Код: 18057

Радіоконструктор Світлодіодний диск 8LED M185

Ціна за 1 шт.

208.80 грн

В
                                                                    наявності 8
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (8 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

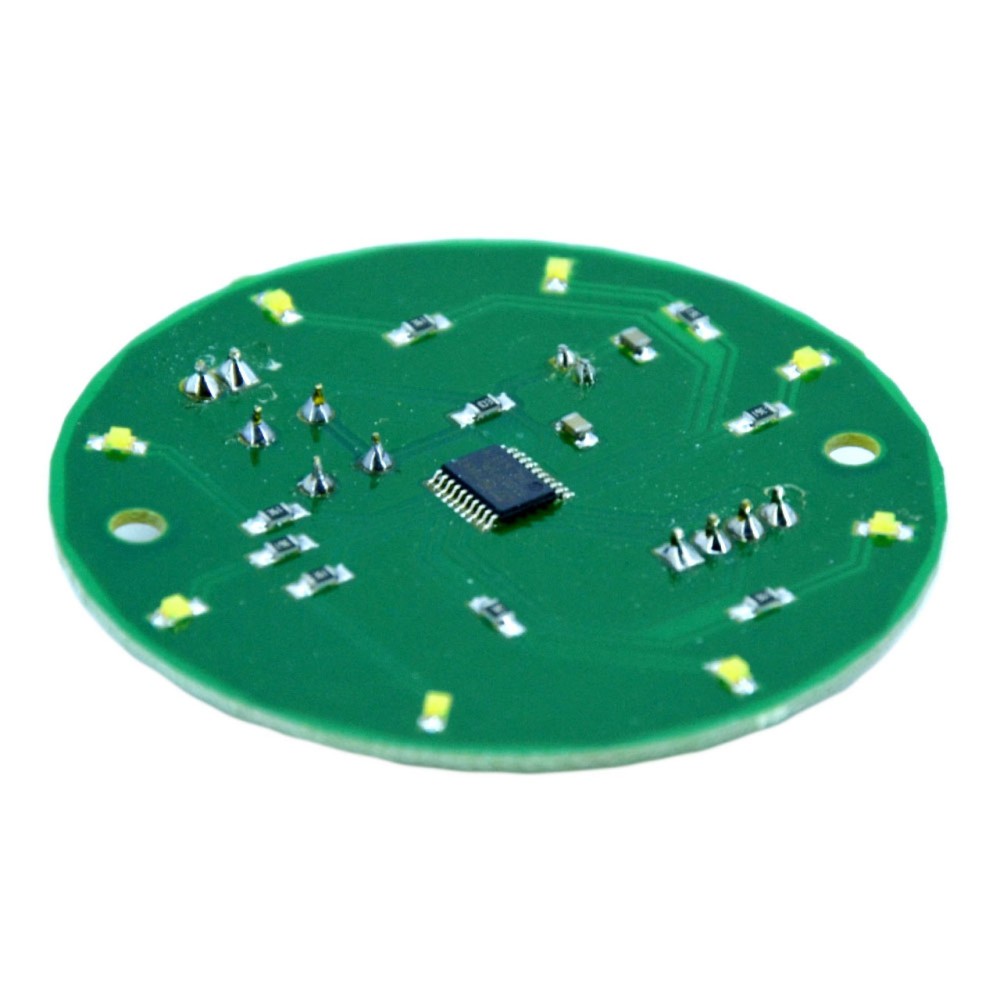

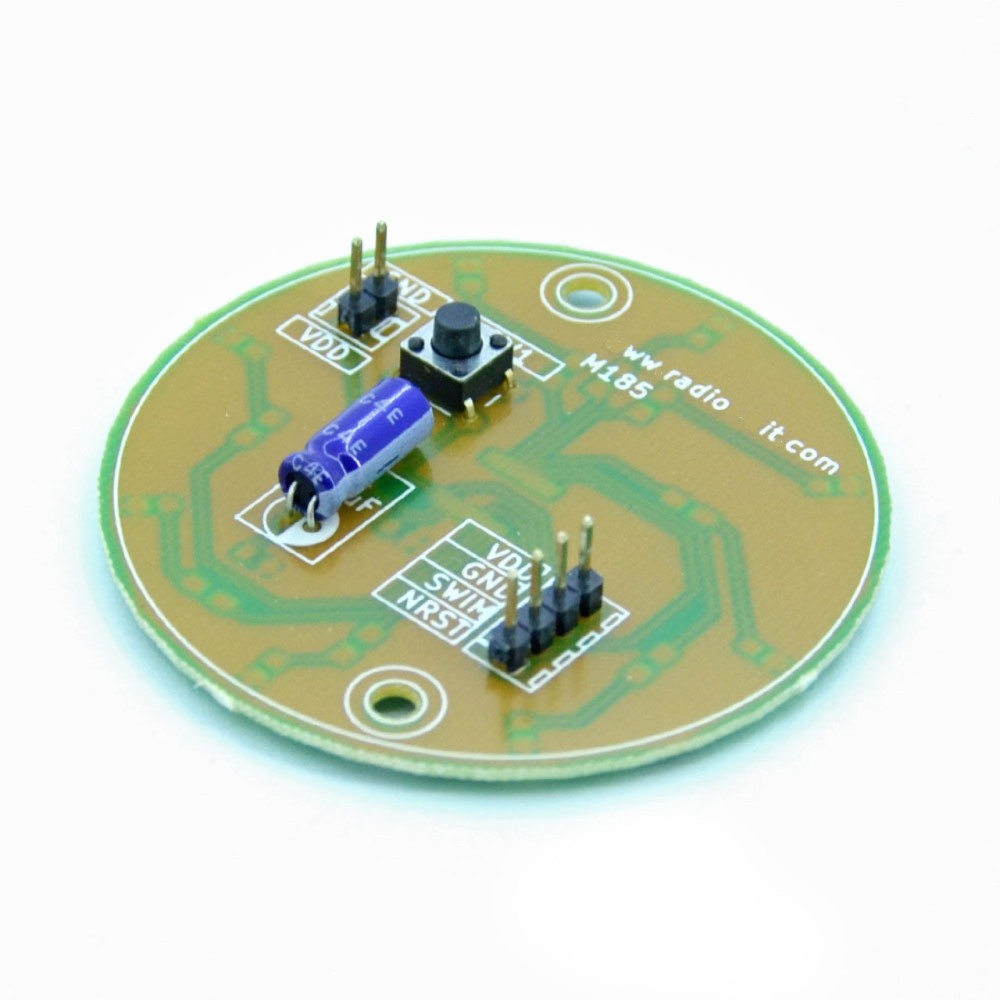

Дана плата спроектована на базі мікроконтролера STM8S, для вивчення основ програмування на МК STM8s (робота зі світлодіодами). На платі розташовано 8 світлодіодів, підключених до портів D і C, а також кнопка, яка підключена до PA3 (10й ніжці мікроконтролера). Роз'єм P2 (SWIM) використовується для програмування МК, P1 - харчування. У МК зашита ознайомча прошивка. При натисканні на кнопку змінюється алгоритм миготіння світлодіодів. Модуль можна використовувати і як прикрасу, і для розробки власних програм, що дозволяють відтворювати різноманітні світлові ефекти на світлодіодах.

Напруга живлення, В ....................3,3 - 5
Габаритные размеры платы(диаметр), мм.....................................56

Примітка: Максимальний струм споживання світлодіодів дорівнює 80мА. Максимальне споживання одного світлодіода 15мА. Розрахунок споживання проводиться за формулою I=U/R, де U- напруга живлення, R - опір резисторів R1-R8. За замовчуванням встановлено резистори номіналом 360 Ом. Змінивши напруга живлення або опір можна змінити яскравість світіння світлодіодів.
