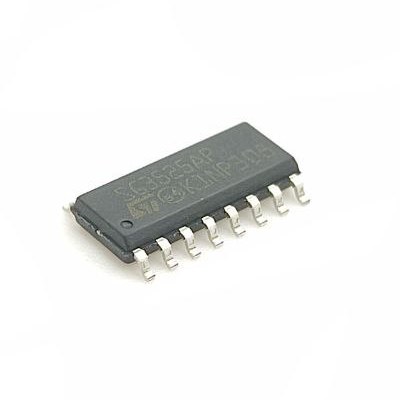

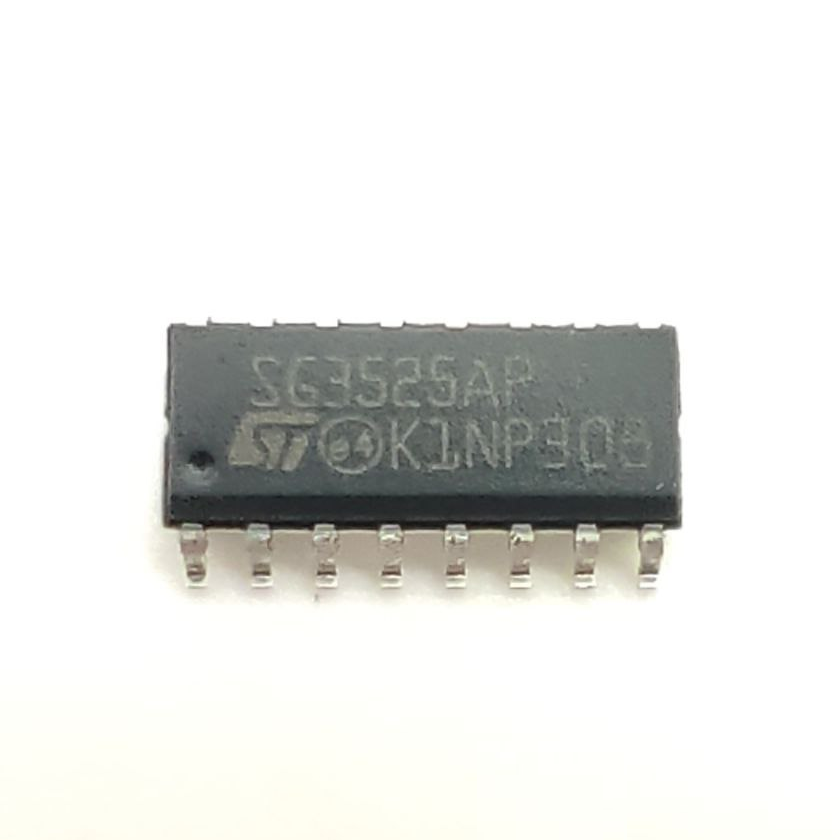

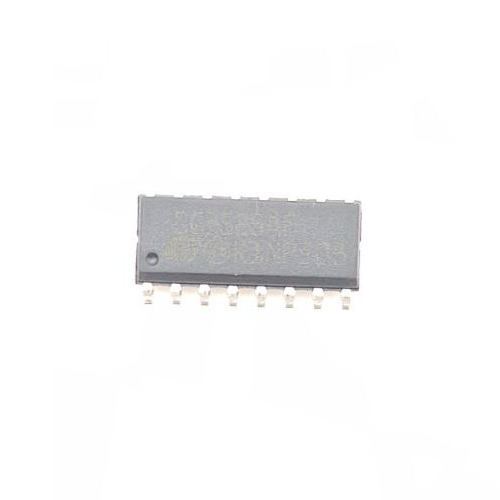

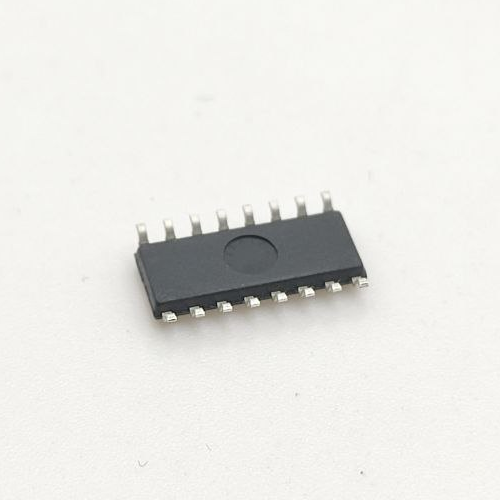

Мікросхема SG3525AP013TR SOP-16 — це високоточно працюючий ШІМ-контролер, призначений для побудови імпульсних джерел живлення, перетворювачів постійної напруги, інверторів, джерел безперебійного живлення та інших силових схем. Вбудований осцилятор, підсилювач помилки, два виходи керування та захисні механізми роблять SG3525A універсальним рішенням для стабільного та ефективного керування силовими ключами.
Особливості:
🔹 Інтегрований високостабільний генератор з можливістю точного налаштування частоти.
🔹 Два незалежних виходи драйвера (A і B) для керування напівмостовими або повномостовими топологіями.
🔹 Вбудований підсилювач помилки з високим коефіцієнтом підсилення (до 75 дБ).
🔹 Висока стабільність опорної напруги: 5 В з точністю ±1%.
🔹 Широкий діапазон напруги живлення — до 40 В.
🔹 Захисти: від низької напруги (UVLO), короткого замикання, перевантаження по струму.
🔹 Можливість синхронізації з зовнішнім генератором через SYNC-вхід.
🔹 Налаштовуваний м’який старт (Soft-Start) для плавного виходу на робочий режим.
🔹 Стандартний компактний корпус SOP-16, зручний для монтажу у високощільних платах.
🔹 Підтримка частоти генерації до 400 кГц.
🔹 Низьке споживання струму у черговому режимі.
🔹 Оптимальна придатність для перетворювачів великої потужності.
Переваги:
✔ Стабільна робота у широкому діапазоні температур.
✔ Висока точність регулювання вихідної напруги.
✔ Низькі комутаційні втрати завдяки оптимізованому ШІМ-керуванню.
✔ Підтримка високої частоти для компактних джерел живлення.
✔ Наявність повного набору захистів без додаткових зовнішніх схем.
✔ Простий підбір елементів частотозадаючого кола.
Застосування:
✅ Імпульсні блоки живлення (SMPS)
✅ Інвертори
✅ DC/DC перетворювачі
✅ Зарядні пристрої
✅ UPS та стабілізатори
✅ Автомобільна електроніка
✅ Силові перетворювачі з керуванням MOSFET/IGBT
Опис інтерфейсів:
🔸 1 — INV. INPUT — інверсний вхід підсилювача помилки
🔸 2 — N.I. INPUT — неінверсний вхід підсилювача
🔸 3 — SYNC — синхронізація з зовнішнім генератором
🔸 4 — OSC. OUTPUT — вихід осцилятора
🔸 5 — CT — конденсатор задаючої частоти
🔸 6 — RT — резистор задаючої частоти
🔸 7 — DISCHARGE — розряд частотозадаючого конденсатора
🔸 8 — SOFT-START — м’який старт
🔸 9 — COMP — вихід компенсації
🔸 10 — SHUTDOWN — вхід аварійного вимкнення
🔸 11 — OUTPUT A — вихід драйвера А
🔸 12 — GND — земля
🔸 13 — VC — напруга живлення драйвера
🔸 14 — OUTPUT B — вихід драйвера B
🔸 15 — +VI — живлення мікросхеми
🔸 16 — VREF — опорна напруга 5 В
Інструкція до використання:
1️⃣ Налаштуйте частоту ШІМ сигналу, підібравши номінали RT і CT.
2️⃣ Підключіть м’який старт через конденсатор на вивід SOFT-START.
3️⃣ Забезпечте якісне фільтрування по живленню.
4️⃣ Враховуйте UVLO — схема запускається лише після досягнення порога.
5️⃣ Для керування мостовими каскадами підключайте виходи A і B до драйверів силових ключів.
6️⃣ За потреби використовуйте SYNC для зовнішньої синхронізації.
7️⃣ Забезпечте тепловідвід при роботі в режимі підвищених струмів навантаження.
Заходи безпеки:
⚠️ Не перевищувати максимальну напругу живлення 40 В.
⚠️ Не допускати короткого замикання на виходах драйвера.
⚠️ Забезпечити правильне заземлення для уникнення перешкод.
⚠️ Використовувати компоненти з відповідною напругою та температурним запасом.
⚠️ Уникати роботи за межами температури −55…+150°C.
Технічні характеристики:
⚙️ Напруга живлення: до 40 В
⚙️ Опорна напруга Vref: 5 В, точність ±1%
⚙️ Частота генерації: до 400 кГц
⚙️ Струм виходів: 500 мА
⚙️ Струм Vref: до 50 мА
⚙️ Максимальний струм осцилятора: 5 мА
⚙️ Струм споживання: 14–20 мА при 35 В
⚙️ Діапазон температур: −55°C…+150°C
⚙️ Корпус: SOP-16
⚙️ Розсіювана потужність: до 1000 мВт
⚙️ Обмеження UVLO: VCC ≈ 8 В
Комплектація:

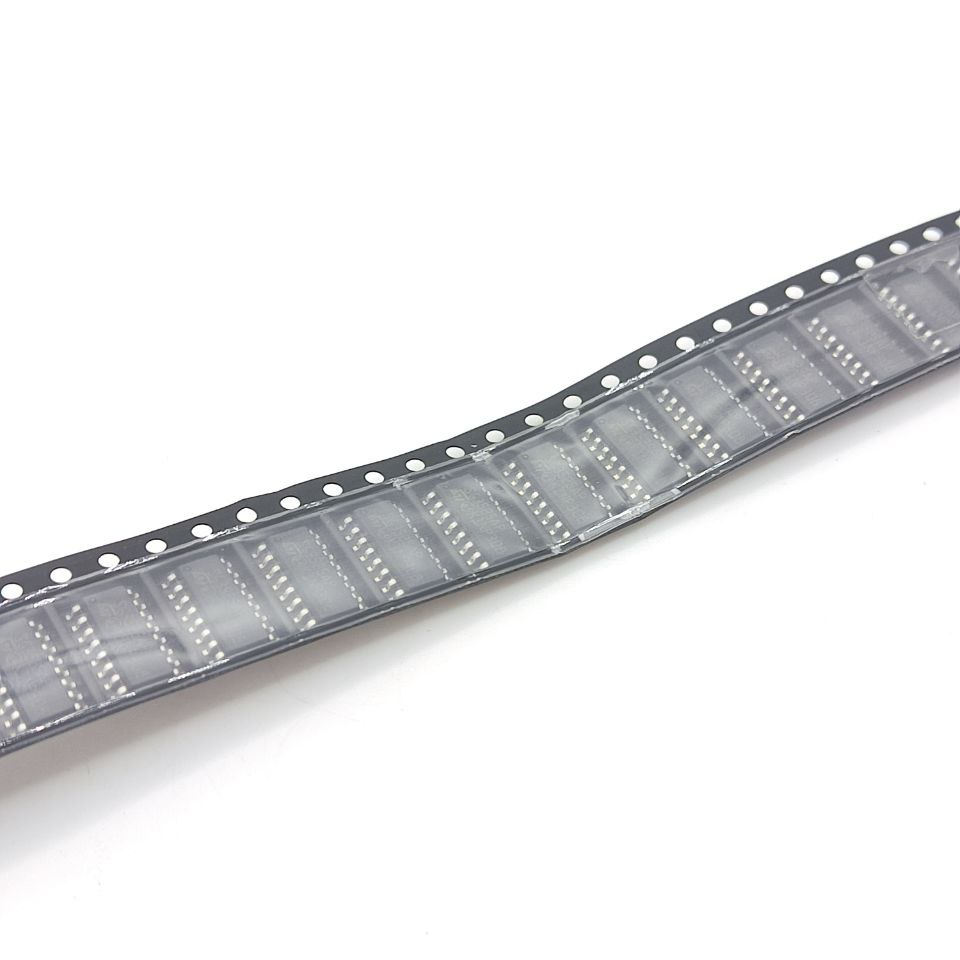

📦 Мікросхема SG3525AP013TR SOP-16
Мікросхема SG3525A забезпечує стабільне, точне та ефективне керування силовими перетворювачами, що робить її оптимальним вибором для сучасних імпульсних джерел живлення.
