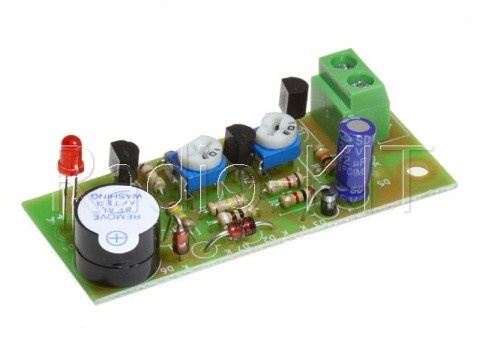

Радіоконструктор Сигналізатор розряду акумулятора 12В К323-12

Ціна за 1 шт.

93.30 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Важно!

Схема не универсальна для всех аккумуляторов, а рассчитана отдельно изготовителем под каждый тип аккумулятора: 6, 12, 24 или 48 Вольт. За все изменения в схему и их последствия производитель ответственности не несет!

Данное устройство предназначено для предупреждения разряда кислотного или гелевогоакумулятора (или наборов однотипных аккумуляторов, с напряжением, не больше 48 Вольт),сигнализируя посредством звука и свечения светодиода красного цвета, о необходимости подзарядитьакумулятор. Порог включения сигнализации выбран равным 10% остаточной емкости для акумулятора соответствующего напряжения 6, 12, 24 или 48 вольт. При необходимости его можно изменить. В отличие от современных литий-ионных и других типов аккумуляторов, снабжаемых встроеннойплатой контроля ограничения разряда, большинство кислотных или гелевых аккумуляторов неимеют такой защиты. Это устройство будет полезно в детских игрушках, машинках, велосипедах, скутерах, в которыхдети и даже взрослые зачастую доводят аккумулятор до полного разряда, сокращая срок его службы. Также устройство жизненно необходимо для источников бесперебойного питания, для системсолнечного электроснабжения домов, где используются аккумуляторы, общим напряжением 48 Вольт, атакже для автолюбителей, хранящих свои аккумуляторы в гаражах-хранилищах, и т.д. При падении напряжения ниже граничной нормы (остаточная емкость около 0%), сигнализаторотключается, чтобы не допустить критического разряда батареи собственным потреблением. Само посебе в режиме ожидания устройство потребляет мизерный ток, около 0,1 мА, что даже в сравнении ссаморазрядом аккумулятора меньше на несколько порядков.

Технические характеристики

Ток потребления в режиме оповещения, мА, не более ............. 40 мА;

Ток потребления в режиме ожидания, мА не более.................... 0.1мА

Уровень напряжения срабатывания оповещения, Ubeep, В ....... 5,75(6), 11,5(12), 23(24), 46(48)

Уровень напряжения отключения оповещения, Uoff, В.............. 5,25(6), 10,5(12), 21(24), 42(48);

Громкость сигнала оповещения ......................................................85дБ;

Габаритные размеры: .................................................................... 57х24х13мм

Настройка модуля

Сигнализатор подключается параллельно клеммам аккумулятора. Значения напряжений, прикоторых сигнализатор должен начать оповещать о разряде - Ubeep и напряжения, когда он долженотключиться во избежание чрезмерного разряда аккумулятора - Uoff, можно настраивать с помощьюподстроечных резисторов: Ubeep — R6, Uoff — R2. Значения порогов напряжений описаны втехнических характеристиках этой спецификации соответственно аккумуляторам на 6, 12, 24 или 48В.Если вы приобрели конструктор (К323) тогда вам нужно его будет настроить. Подключитенастраиваемое устройство к регулируемому источнику постоянного напряжения, и установитенапряжение Uoff (Соответствующее нужному аккумулятору), и с помощью R2 выставьте пороготключения сигнализации. Оставить светодиод со свечением незначительной яркости. Потом установите Ubeep, и с помощью R6, выставьте порог срабатывания сигнализации. Порог— это такое положение движка резистора, при котором немного изменив поворот резистора, происходитили включение сигнализации, или ее отключение. Оставьте положение резистора, что соответствует невключенному светодиоду (отсутствие звучания сигнализации). После настройки желательно убедиться вправильной работе устройства. Для этого сымитируйте разряд аккумулятора, плавно уменьшаянапряжение с уровня немного выше, чем Ubeep, и до уровня Uoff. Устройство должно сигнализироватьпри Ubeep, и отключиться, при Uoff.
