Код: 20515

Радіоконструктор Реле часу М133 Модуль

Ціна за 1 шт.

140.00 грн

В
                                                                    наявності 3
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (3 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

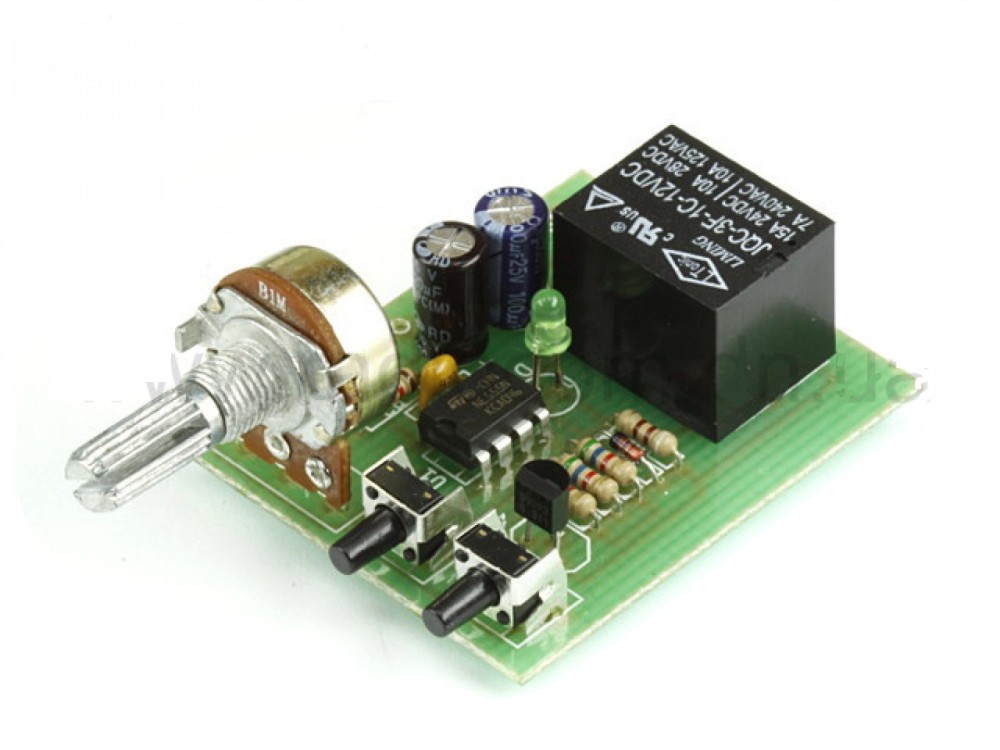

М133 Реле часу

Пристрій являє собою найпростіше реле часу, що включає або вимикає навантаження на заданий користувачем час. Живиться від 12 В, і здатне комутувати струми до 7 А.

Технічні характеристики:

• Напруга живлення, В: 12;

• Споживаний струм, мА: <50;

• Час затримки, сік: 3-150;

• Струм навантаження, А: до 7.

Робота схеми:

Пристрій зібрано на інтегральному таймері 555, який управляє реле К1. Затримка встановлюється змінним резистором R1 і регулюється в межах від 3 до 150 секунд. Мінімальний час визначається резистором R2, а максимальний - опором R1 та ємністю C1. При необхідності для збільшення затримки, С1 може бути встановлений більшої ємності. Збільшення R1 не рекомендується. Кнопки SW1 та SW2 використовуються для зупинки та запуску реле відповідно, а світлодіод D1 сигналізує про включене реле.
