Код: 20709

Радіоконструктор Датчик витоку води М253, Модуль

Ціна за 1 шт.

143.40 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

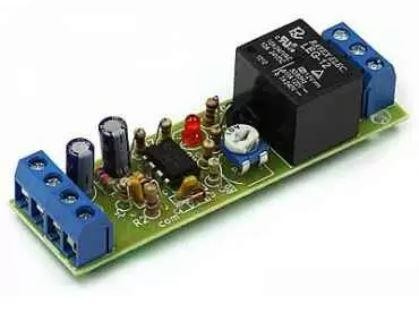

Датчик протікання води

Даний конструктор дозволяє зібрати датчик, що сигналізує про зміну рівня води в підвальному приміщенні, одночасно керуючи насосом, або про протікання покрівлі, відображаючи це візуально, з можливістю підключення сирени чи іншого виконавчого устрою.

Робота схеми:

Схема зібрана на здвоєному операційному підсилювачі U1. На U1A зібраний генератор за класичною схемою. Імпульси подаються на одну з клем P1, до якої підключається датчик. Як тільки вода замикає контакти датчика, імпульси надходять на випрямляч, що складається з D1C4R6, а з випрямляча - компаратор, зібраний на U1B. Як тільки напруга на прямому вході операційного підсилювача стане більшою, ніж на інверсному, на виході з'явиться високий рівень сигналу, транзистор Q1 відкриється і скомутує реле K1 і сигнальний світлодіод D2. Датчик виконується у вигляді двох розімкнених пластин або у вигляді відрізка коаксіального кабелю.
