Радіоконструктор Регулятор потужності АС 220V 1kW 2 клемника К216.1

Ціна за 1 шт.

50.00 грн

В
                                                                    наявності 11
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (11 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

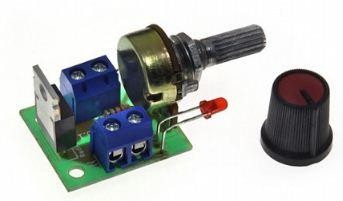

Регулятор потужності AC 220V 1kW 2 клемника

Галузь застосування

Регулятори потужності серії 216 можна застосувати в регулюванні освітлення лампами розжарювання, температури нагріву паяльника, безступінчасто регулювати обігрів, керуючи теном, змінювати швидкість обертання електродвигунів з фазним ротором.

Робоча напруга: 160...300 В
Максимальна потужність навантаження, Вт: 1000
Діапазон регулювання потужності: 10-90%
Струм навантаження: до 5 А
Габаритні розміри плати, мм: 25х30

Радіоконструктор K216.1 складається з симістора і ланцюжка, що час задає. Принцип регулювання потужності полягає у зміні тривалості часу відкритого стану симістора. Чим більший час симістор відкритий, тим більша потужність віддається навантаження. А оскільки симістор вимикається в момент коли струм, що протікає через симістор, дорівнює нулю, то задаватимемо тривалість відкриття симістора в межах половини періоду. На початку позитивного напівперіоду симістор закритий. У міру збільшення напруги мережі, конденсатор С1 заряджається через дільник R1, R2. Заряд конденсатора триває до того часу, поки напруга у ньому досягне порога «пробою» диністора (близько 32 В). Диністор замкне ланцюг D1, C1, D2 і відкриє симістор U1. Симістор залишається відкритим до кінця напівперіоду. Час зарядки конденсатора визначається параметрами ланцюжка R1, R2, C1.

Резистором R2 задаємо час зарядки конденсатора, а відповідно і момент відкриття диністора та симістора. Тобто цим резистором здійснюється регулювання потужності. При дії негативної напівхвилі принцип роботи аналогічний. Світлодіод LED відображає робочий режим регулятора потужності.
