Код: 05561

Кнопка без фіксації DS-425B 3A 250VAC d12mm кругла зелена

Ціна за 1 шт.

15.50 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

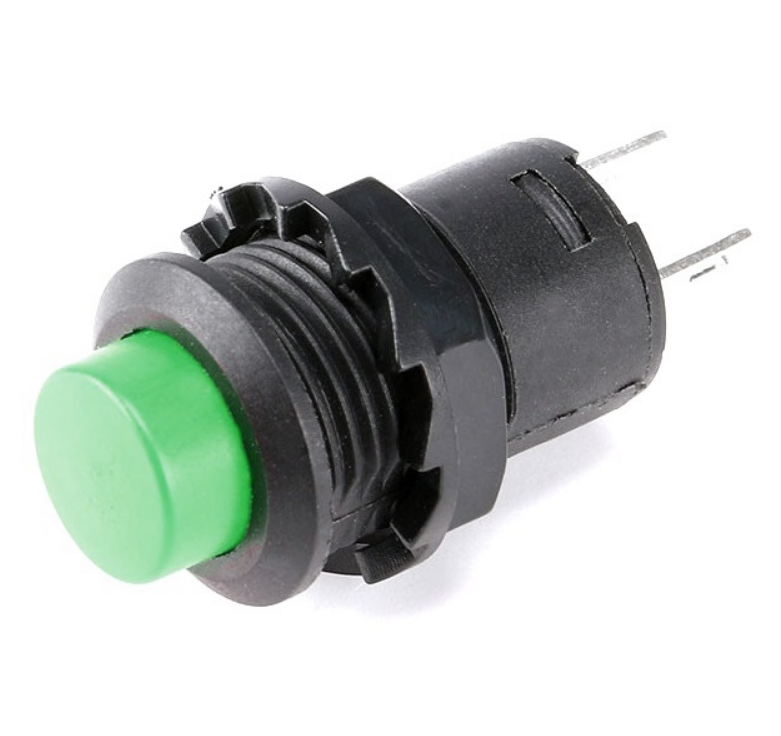

Кнопка кругла зелена без фіксації DS-425B (d=12мм 250VAC 3A)

Кнопка без фіксації DS-425B 3A 250VAC d12мм кругла зелена — це компактний кнопковий перемикач миттєвої дії з одним нормально розімкненим контактом (SPST NO), призначений для короткочасної комутації електричних кіл. Завдяки простій конструкції, монтажу в отвір Ø12.7 мм і високій механічній надійності кнопка широко застосовується в блоках живлення, електронному обладнанні, промисловій автоматизації, саморобних пристроях та панелях керування.

Особливості

🔹 Миттєва дія без фіксації положення
Кнопка працює за схемою OFF-(ON), тобто контакти залишаються замкненими лише під час натискання. Після відпускання штовхача контакт автоматично повертається у вихідний розімкнений стан завдяки вбудованій пружині.
🔹 Надійна контактна група SPST NO
Оснащена однією групою нормально розімкнених контактів, що забезпечує просте підключення та стабільну комутацію електричних кіл. Така конструкція підходить для керування реле, контролерами, електронними модулями та іншими пристроями.
🔹 Простий монтаж на панель
Встановлення здійснюється через монтажний отвір Ø12.7 мм із фіксацією гайкою. Контакти призначені для навісного монтажу методом пайки, що забезпечує надійне електричне з'єднання.
🔹 Міцний пластиковий корпус
Корпус виготовлений із зносостійкого пластику, який добре витримує щоденну експлуатацію. Зелена кругла кнопка добре помітна на панелі керування та забезпечує зручне натискання.
🔹 Універсальність використання
Кнопка підходить для роботи в широкому температурному діапазоні від -20°C до +70°C. Вона використовується у вимірювальному обладнанні, лабораторних приладах, електроніці, системах автоматизації та різноманітних DIY-проєктах.

Переваги

✔ Миттєва комутація без фіксації положення
✔ Надійна контактна група SPST NO
✔ Простий монтаж у стандартний отвір Ø12.7 мм
✔ Компактні розміри та невелика вага
✔ Міцний пластиковий корпус
✔ Зручне підключення методом пайки
✔ Тривалий термін експлуатації
✔ Підходить для широкого спектра електронних пристроїв

Застосування

✅ Панелі керування
✅ Лабораторні блоки живлення
✅ Електронні прилади
✅ Системи автоматики
✅ Керування реле та контролерами
✅ DIY-проєкти
✅ Вимірювальне обладнання
✅ Саморобна електроніка

Опис

🔸 Клема 1 — перший контакт SPST
🔸 Клема 2 — другий контакт SPST
🔸 Штовхач — натискання для короткочасного замикання контактів
🔸 Різьбова частина — встановлення в монтажний отвір Ø12.7 мм
🔸 Гайка — фіксація кнопки на панелі

Інструкція до використання

1️⃣ Просвердліть або використайте готовий монтажний отвір діаметром 12.7 мм у панелі або корпусі пристрою.
2️⃣ Встановіть кнопку в отвір та надійно зафіксуйте її за допомогою комплектної гайки.
3️⃣ Припаяйте провідники до двох контактних клем, дотримуючись вимог вашої електричної схеми.
4️⃣ Перевірте якість пайки та відсутність короткого замикання між контактами.
5️⃣ Після подачі живлення натисніть кнопку для перевірки роботи — контакти повинні замикатися тільки під час натискання та автоматично розмикатися після відпускання.
6️⃣ Не перевищуйте допустимі параметри струму та напруги для забезпечення тривалого терміну служби виробу.

Заходи безпеки

⚠️ Виконуйте монтаж лише при відключеному живленні.
⚠️ Не перевищуйте максимально допустиму комутаційну напругу та струм.
⚠️ Уникайте потрапляння вологи всередину корпусу кнопки.
⚠️ Не допускайте механічних пошкоджень контактів та штовхача.
⚠️ Використовуйте кнопку лише за її прямим призначенням.

Технічні характеристики

⚙️ Модель: DS-425B
⚙️ Тип: кнопка без фіксації
⚙️ Алгоритм роботи: OFF-(ON)
⚙️ Контактна група: SPST NO
⚙️ Кількість полюсів: 1
⚙️ Кількість положень: 2
⚙️ Кількість стабільних положень: 1

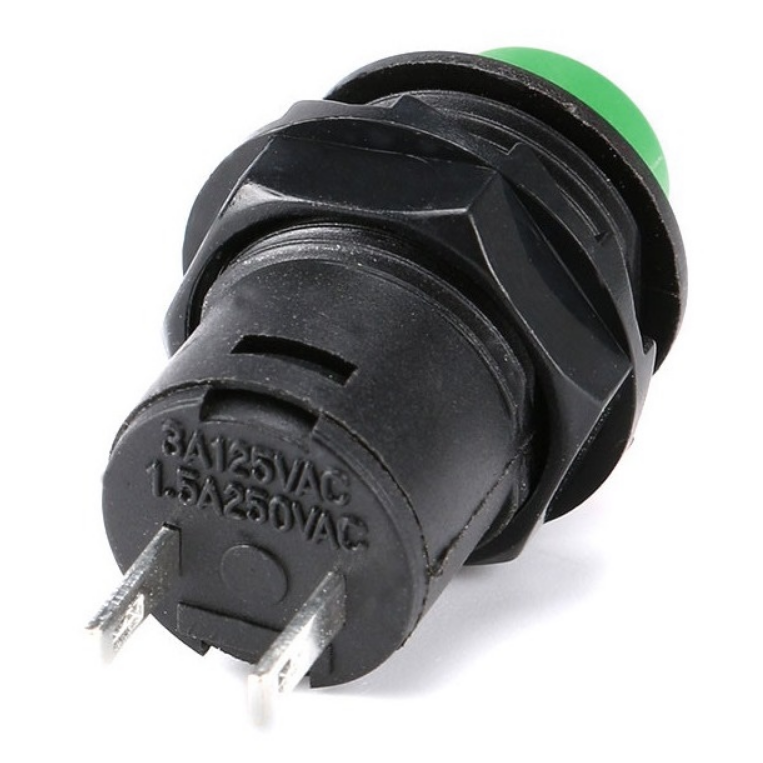

⚙️ Номінальний струм: 1.5 А при 250 VAC
⚙️ Максимальний струм: 3 А при 125 VAC
⚙️ Максимальна напруга: 250 VAC
⚙️ Орієнтація штовхача: вертикальна
⚙️ Підсвічування: немає
⚙️ Монтаж: кріплення гайкою
⚙️ Монтажний отвір: Ø12.7 мм
⚙️ Спосіб електричного монтажу: пайка
⚙️ Розмір клем: 2.2 мм
⚙️ Матеріал корпусу: пластик
⚙️ Робоча температура: -20…+70°C
⚙️ Колір кнопки: зелений

📝 Примітка: Виробник може змінювати характеристики, комплектацію та зовнішній вигляд без попереднього повідомлення.

Комплектація

📦 1 × Кнопка без фіксації DS-425B 3A 250VAC d12 мм зелена
📦 1 × Кріпильна гайка+шайба

Кнопка DS-425B є простим, надійним і довговічним рішенням для короткочасної комутації електричних кіл. Завдяки стандартному монтажному розміру, міцній конструкції та простоті підключення вона стане чудовим вибором для ремонту, модернізації або створення нових електронних пристроїв.
