Радіоконструктор Пороговий термоконтролер для кулера 12-24В М261.1 Модуль

Ціна за 1 шт.

35.00 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Описание

Множество электронных устройств, работают в условиях, когда вентилятор вращается в холостую, и создают при этом постоянный, раздражающий шум, ускоряя износ вентиляторов. Функция данного термоконтроллера — уменьшить шум от постоянно работающих вентиляторов, остановив их до момента, пока температура не превысит заданный порог. Модуль можно использовать в системных блоках компьютеров, в блоках питания, и любых других радиоэлектронных устройствах, где используется охлаждение с помощью вентиляторов. Предлагаемый термоконтроллер работает свентиляторами 12В или 24В, в режиме старт-стоп, с гистерезисом 2-5°С.

Технические характеристики

➔ Номинальное напряжение питания постоянного тока, В ....... 12 или 24

➔ Допуск питающих напряжений,+\- % ............................................. 5

➔ Максимальный ток нагрузки подключаемых вентилятора(ов), mА... 700

➔ Максимальный ток потребления схемы в допороговом состоянии,

➔ при питании от источника 12В, не более, mA ................................ 14

➔ Количество предустанавливаемых порогов температур ................. 4

➔ Значения выбираемых порогов срабатывания,°С ......... 50; 55; 60; 70;

➔ Точность срабатывания, относительно выбранного порога, +\-% ......... 5

➔ Гистерезис старт-стопа вентиляторов,°С...................................... 2-5

➔ Режим работы терморегулятора ...................................... старт/стоп.

➔ Температурный диапазон работы устройства, °С ................... -30..+85

➔ Габаритные размеры Д*Ш*В, не более, мм ............................ 24*17*4.

Запрещается использовать вентилятор(ы) с суммарным током потребления, превышающим 700mA! При установке модуля надо следить, чтобы выводы проводников в отверстиях платы не закоротились на металлическое основание, на которое будет крепиться плата. Используйте изолятор или припаивайте проводники поверхностно.

Описание работы

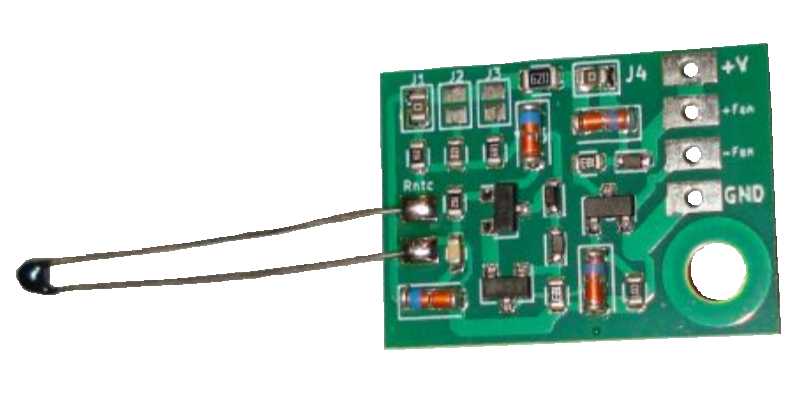

Термоконтроллер работает по принципу триггерного устройства с гистерезисом. Гистерезис температур включения-выключения вентилятора установлен по умолчанию 2-5°С. Если измеренная температура выше заданного порога, предварительно установленного с помощью джамперов J1-J3, тогда управляющий транзистор Q3 лавинообразно переходит в открытое состояние, и все напряжение питания прикладывается к вентилятору — вентилятор работает на максимальных оборотах. Если температура опускается ниже порога срабатывания, на величину гистерезиса 2-5 °С, тогда управляющий транзистор Q3 закрывается лавинообразно, и вентилятор останавливается, уменьшая шум, полностью. Термоконтроллер может работать от источника питания постоянного тока напряжением 12 или 24 Вольт. Для выбора напряжения работы служит джампер J4. При замыкании J4 (пайкой) устройство готово к работе от источника 12В. Если джампер J4 не закорочен, - то от 24В. По умолчанию установлено рабочее напряжение 12 Вольт. К модулю предусмотрено подключение нескольких вентиляторов, на суммарный ток потребления, не превышающий 700mA!Устройство настроено на один из порогов, установленных производителем. Порог выбирается замыканием (пайкой) одного из джамперов J1-J3 или комбинацией их. Закорачивание J1 соответствует порогу 50°С, j2 - 55°С, j3 — 60°С. Комбинация J1+J2 устанавливает порог — 70 °С. Другие комбинации J1-J3 — возможны, но не гарантируется указанный гистерезис.

Температура срабатывания не должна превышать 85 °С!!!

По умолчанию температура срабатывания выставлена на уровне 50°С. В плате предусмотрено отверстие для крепления модуля, ø3.2мм. Терморезистор можно прикрепить к активному элементу или его радиатору для более точного срабатывания термоконтроллера.
