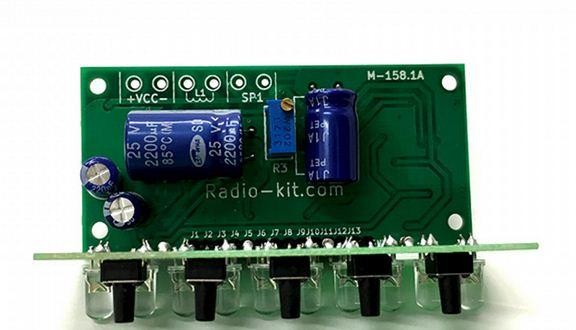

Радіоконструктор Металошукач імпульсний М158.1 Модуль

Ціна за 1 шт.

530.00 грн

В
                                                                    наявності 5
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (5 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Модуль является универсальным импульсным металлоискателем на микропроцессоре и использует схемотехнические и программные решения Clone PI-W. Предназначен для поиска металлических объектов в грунте, песке, стенах, густой траве и прочие. Применение датчиков разного размера позволяет решать широкий спектр поисковых задач.

Технические характеристики

➔ Глубина обнаружения монеты при датчике Ø22, см.....................до 28

➔ Глубина обнаружения крупных предметов при датчике Ø22, см до 150

➔ Напряжение питания, В.....................................................................9-14

➔ Потребляемый ток не более, мА..........................................................90

➔ Тип индикации................................................Светодиодный / Звуковой

➔ Габаритные размеры платы ШхВхГ, мм...................................75х35х36

Описание устройства

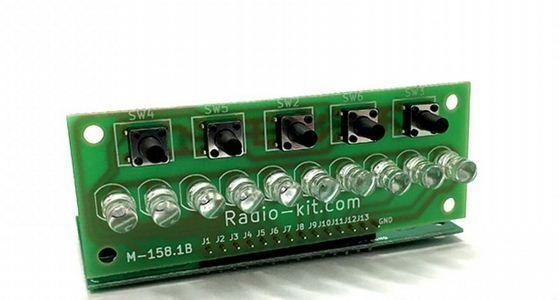

Принцип действия металлоискателя основан на возбуждении в металлическом объекте импульсных вихревых токов и измерении вторичного электромагнитного поля, которое наводят эти токи. В схеме на ОУ U1 и U5 реализованы дифференциальный и неинвертирующий усилитель, а также измерительный интегратор. Микросхема U2 представляет собой аналоговый ключ. Микросхема U3 является микроконтролером, который осуществляет аналого-цифровое преобразование. На полевом транзисторе Т1 собран мощный ключ. Светодиоды D3 - D12 предназначены для индикации обнаруженной цели и индикации настройки устройства, которая осуществляется спомощью кнопок SW2 - SW6.
