Код: 23080

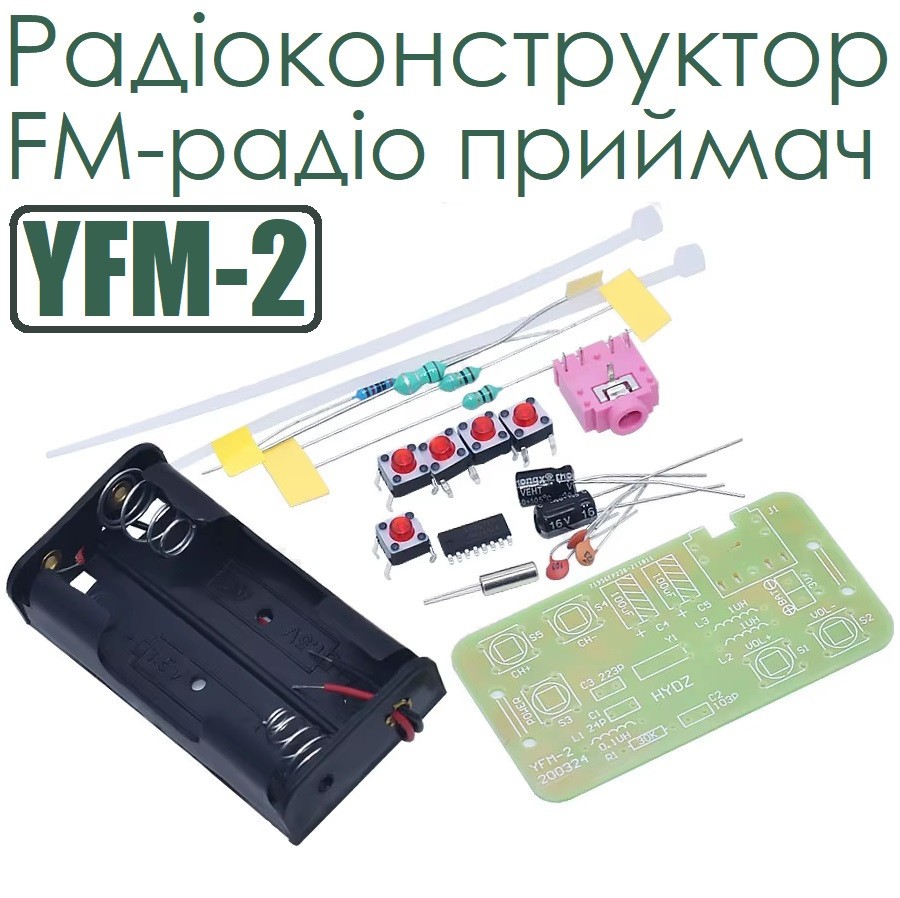

Радіоконструктор FM-радіо приймач YFM2
Ціна за 1 шт.
90.00
грн
В
наявності 5
шт.
Оптом і в роздріб
Оптові ціни
80.10
грн./шт.
при замовленні від
3
шт.
Опис
Радіоконструктор FM-радіоприймач YFM2
FM-радіоприймач — це захоплюючий конструктор для ентузіастів радіоелектроніки, який дозволяє зібрати функціонуючий FM-приймач власними руками. Пристрій має сучасний функціонал і підтримує FM-частоти від 76 до 108 МГц, забезпечуючи високу якість звуку та стабільний прийом сигналу. Конструктор стане чудовим вибором для навчання або як основа для створення індивідуальних радіопроєктів.
Особливості
- Підтримка широкого діапазону FM-частот: 76–108 МГц для прийому більшості радіостанцій.
- Зручне живлення: Працює від напруги 3,7–3,3 В, що забезпечує низьке енергоспоживання.
- Стереозвук: Вихід забезпечує якісне стереозвучання, підходить для використання з навушниками із опором 32 Ом.
- Підтримка функції пам'яті радіо: При наступному запуску автоматично повернеться до останнього вимкненого радіо та гучності.
- Компактність: Усі компоненти зручно розміщені на платі, що робить монтаж простим навіть для початківців. Схема проста, легка у виготовленні та може нормально працювати без налагодження.
- Навчальна цінність: Чудово підходить для розвитку навичок у паянні та розумінні принципів роботи радіоприймачів.
Переваги
- Простота збирання: Кожен компонент позначений на друкованій платі, що зменшує ризик помилок під час складання.
- Низьке енергоспоживання: Пристрій споживає лише 19 мА під час роботи, що забезпечує тривалий час роботи від акумулятора.
- Можливість розширення: Конструктор можна модифікувати для інтеграції в більші проєкти.
- Якісні компоненти: Використовуються надійні елементи, включаючи електролітичні конденсатори 100 мкФ/16 В та кварцові генератори 32,768 кГц.
Призначення пристрою
FM-радіоприймач створений для прийому та прослуховування радіостанцій у діапазоні частот 76–108 МГц. Призначений для навчання основам електроніки та використання в аматорських проєктах.
Схема та компоненти

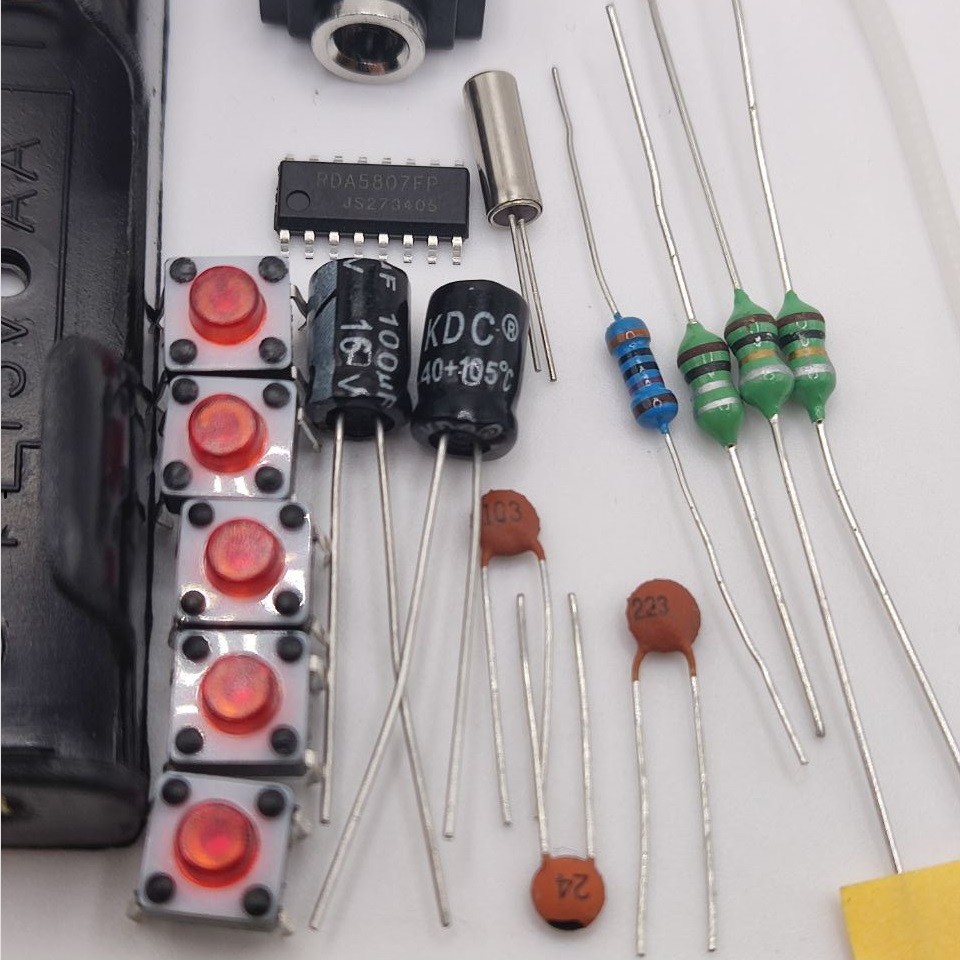

- Елементи схеми:
- Електролітичний конденсатор: 100 мкФ/16 В.
- Кварцовий генератор: 32,768 кГц.
- Металоплівковий резистор: 30 кОм.
- Аудіороз'єм: 3,5 мм стерео.
- Кнопки керування: 6×6×5 мм (Power, CH+, CH-, Vol+, Vol-).
Технічні характеристики
- Радіочастотний діапазон: 76–108 МГц.
- Робоча напруга: 3,7–3,3 В.
- Споживаний струм: 19 мА.
- Опір навушників: 32 Ом.
- Елементи плати: електролітичні конденсатори, кварцові генератори, кнопки 6×6×5 мм, 3,5 мм аудіороз'єм.
- Розмір плати: 56,2 x 30 мм.

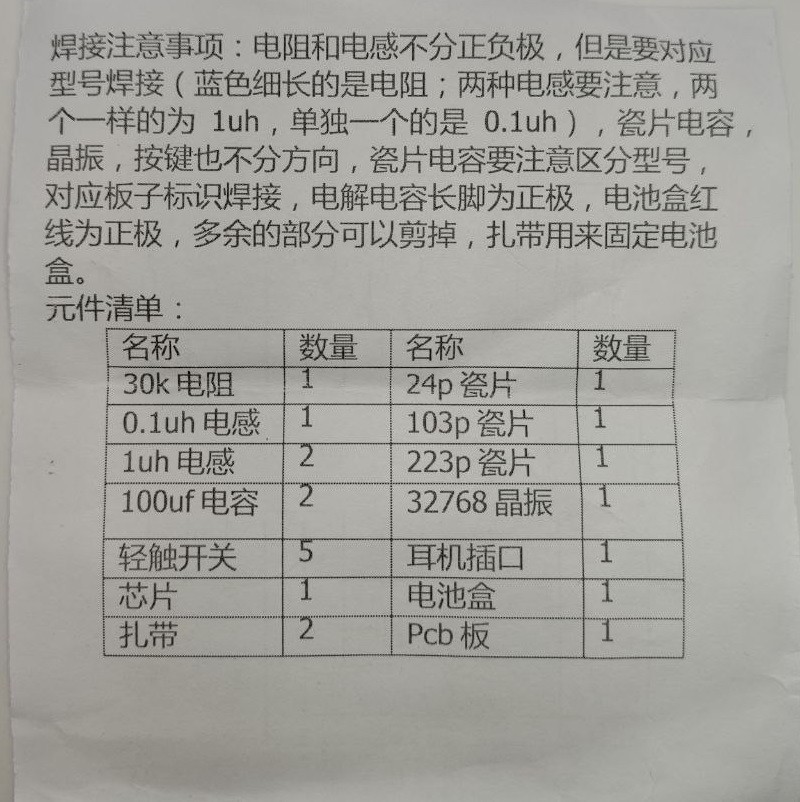

Інструкція з експлуатації
- Збирання: Дотримуйтесь схеми монтажу на друкованій платі.
- Опір та індуктивність є частиною позитивного та негативного полюсів, але щоб розрізняти величину значення, поставте відповідну позицію на плату
- Довгий висновок електролітичного конденсатора позитивний; вигин лінії, що лежить на платі, виглядає красивіше
- Керамічний конденсатор, кварцовий генератор, кнопки незалежно від напрямку, ємність для розрізнення ємності, кнопки для положення
- Позитивний полюс акумуляторного відсіку червоний, негативний полюс чорний, може бути трохи коротшим.
- Для фіксації відсіку батареї використовується кабельні стяжки.
- Підключення живлення: Використовуйте акумулятор або зовнішнє джерело живлення в межах 3,3–3,7 В.
- Налаштування: Вмикайте пристрій за допомогою кнопки Power. Вибір радіостанцій здійснюється кнопками CH+, CH-. Регулювання гучності — кнопками Vol+, Vol-.
- Використання навушників: Підключіть навушники до 3,5 мм аудіороз'єму.
Заходи безпеки
- Не перевищуйте рекомендовану напругу живлення.
- Уникайте механічних пошкоджень друкованої плати.
- Дотримуйтесь полярності під час встановлення компонентів.
Модифікації
Додатково можна інтегрувати пристрій у більші аудіосистеми або доповнити антену для покращення прийому сигналу.

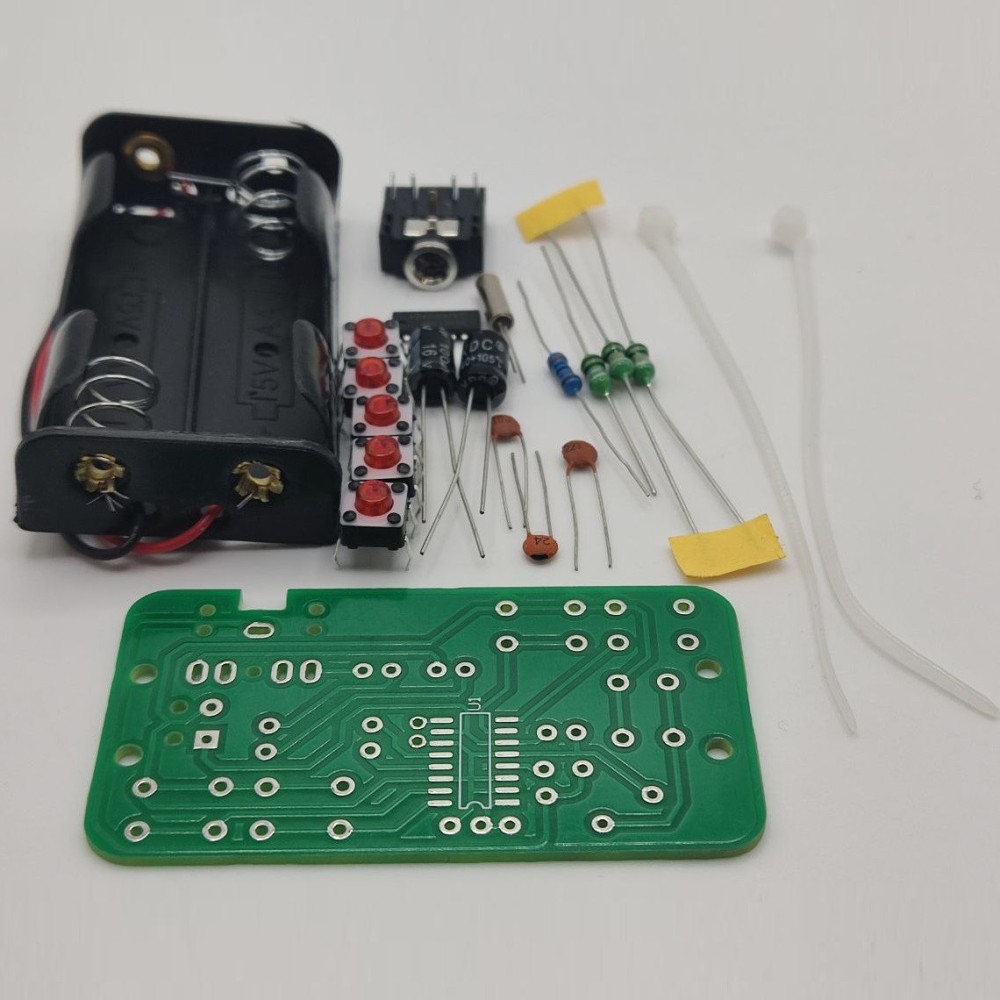

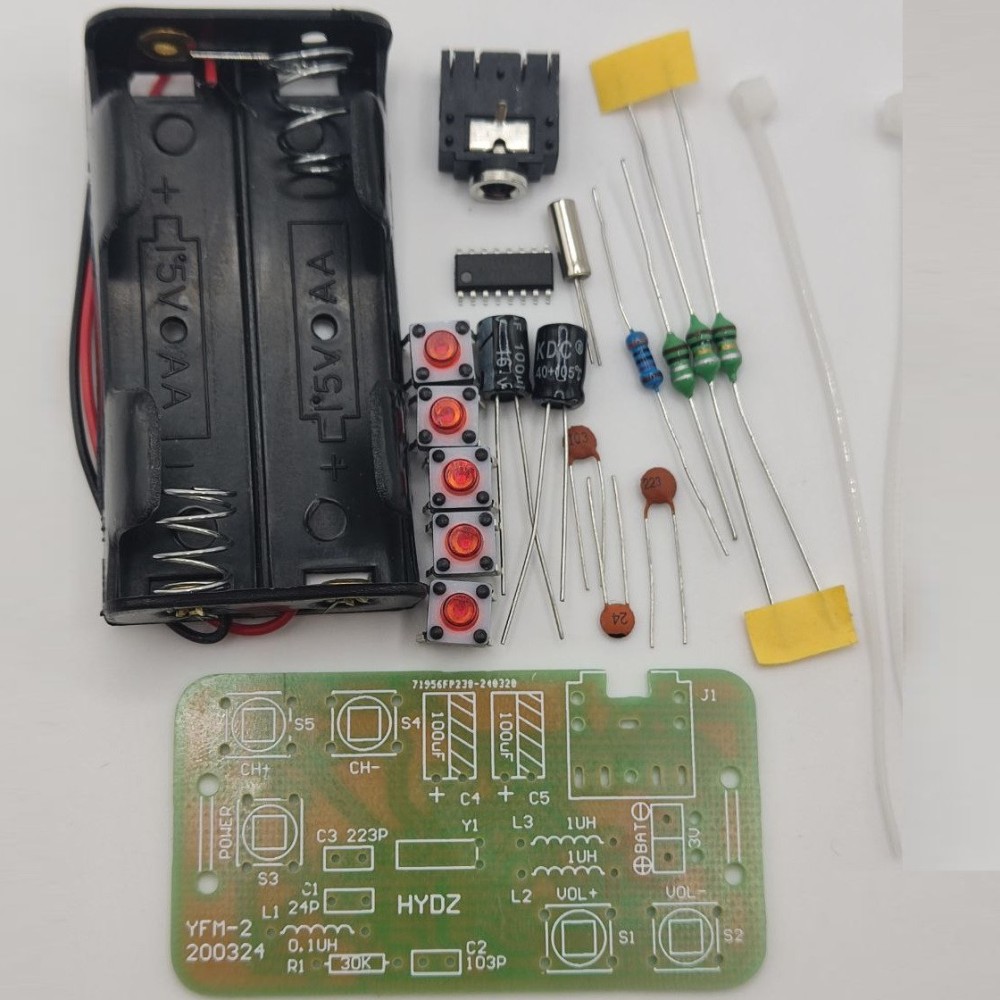

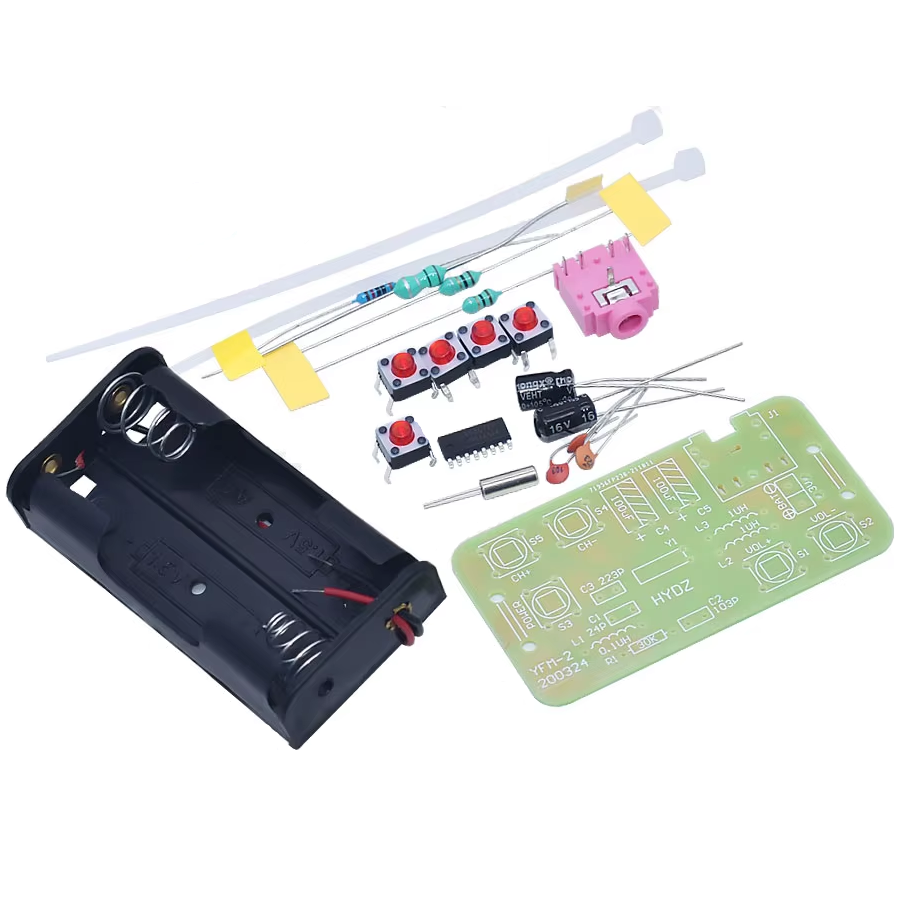

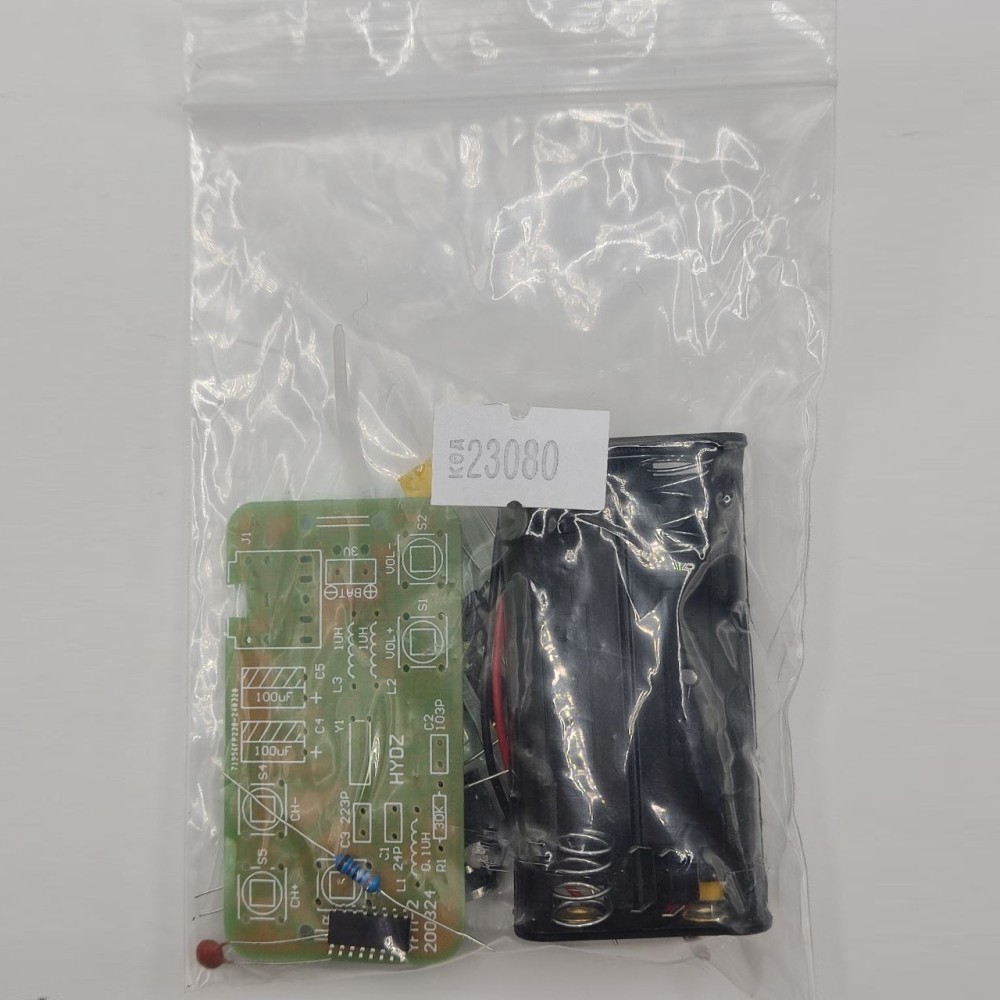

Комплектація

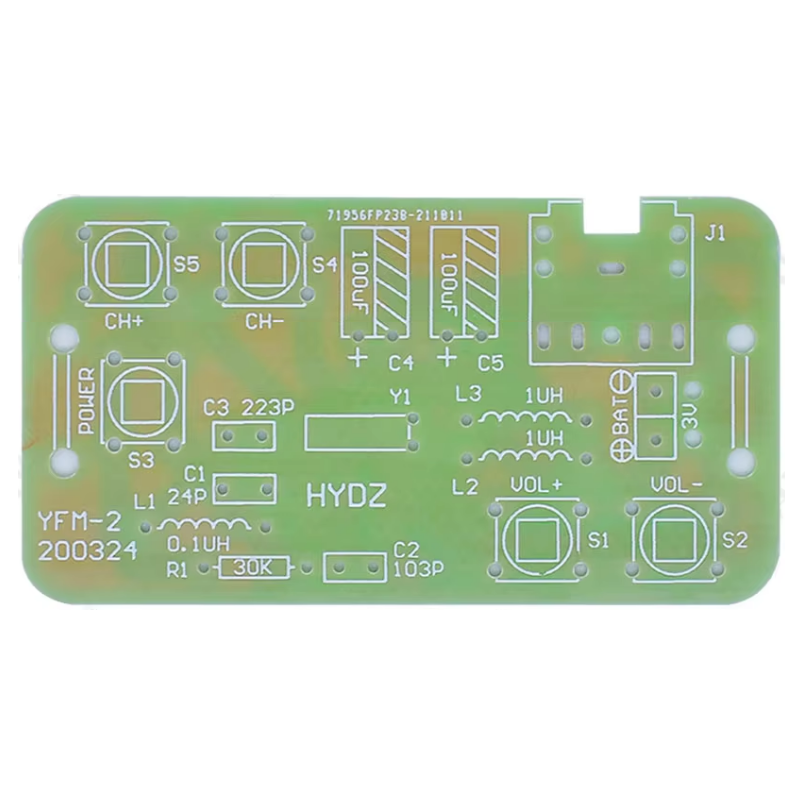

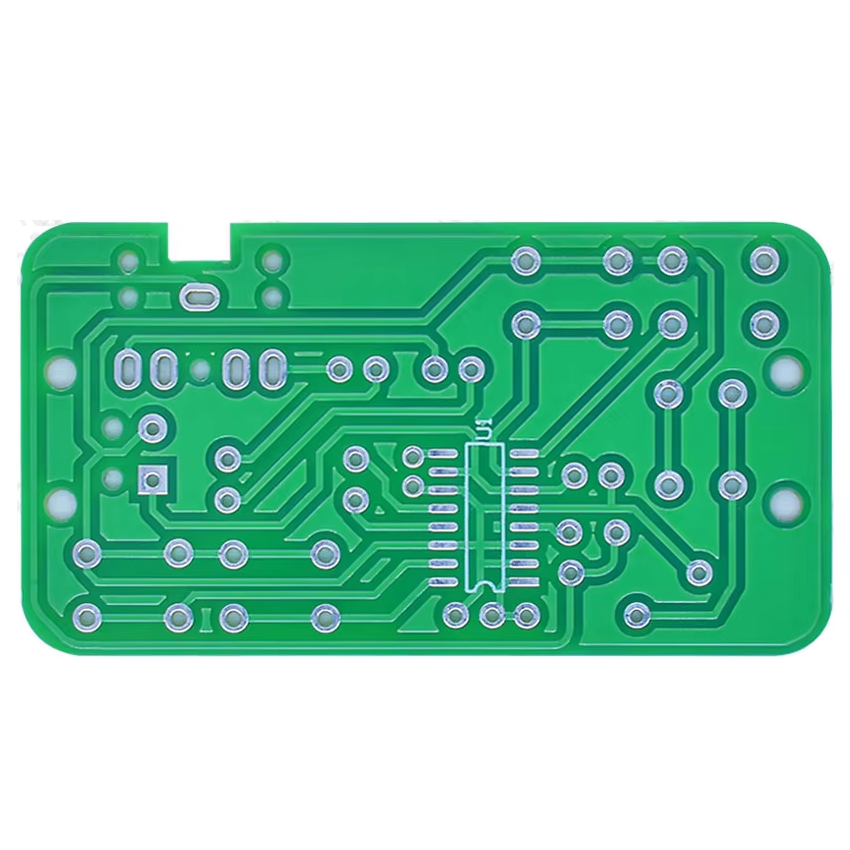

- Друкована плата з розміткою.
- Корпус для акумулятора (AA) з дротами.
- Набір резисторів і конденсаторів.
- Кварцовий генератор 32,768 кГц.
- Кнопки 6×6×5 мм - 5 шт.
- Аудіороз'єм 3,5 мм.
- Кабельні стяжки (2×70 мм).

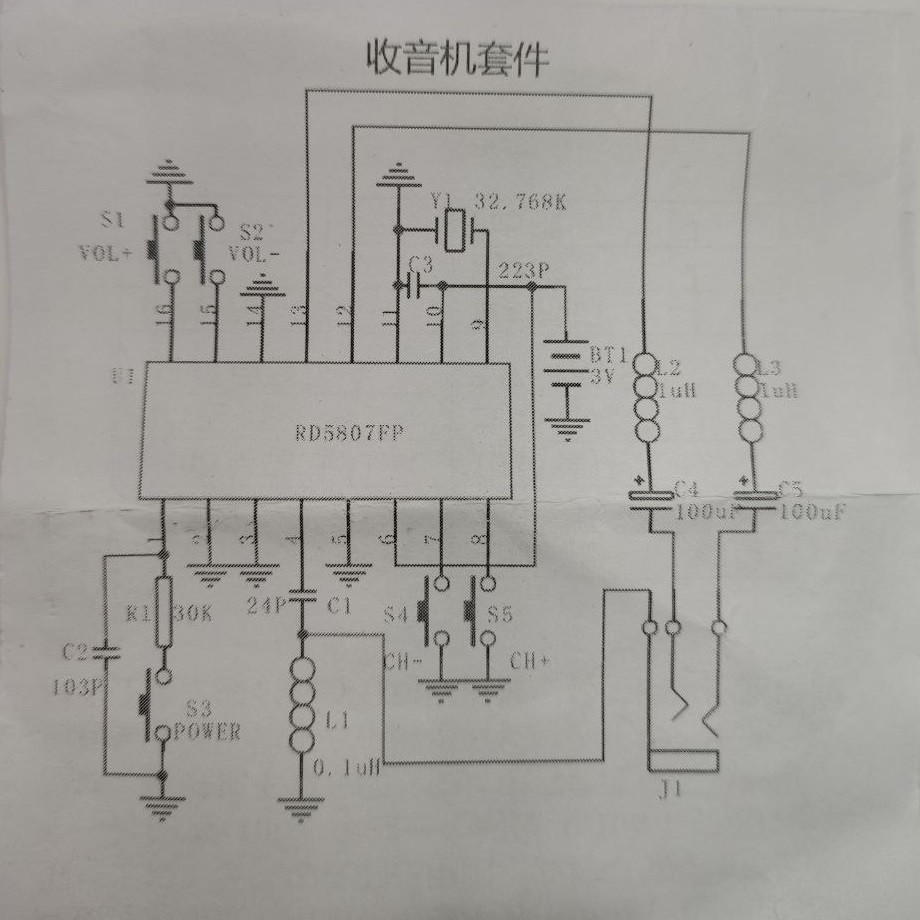

- Принципова схема.
Завдяки своїй доступності та простоті, цей радіоконструктор стане чудовим інструментом для навчання та експериментів з радіотехнікою, а також допоможе розвинути технічні навички.
