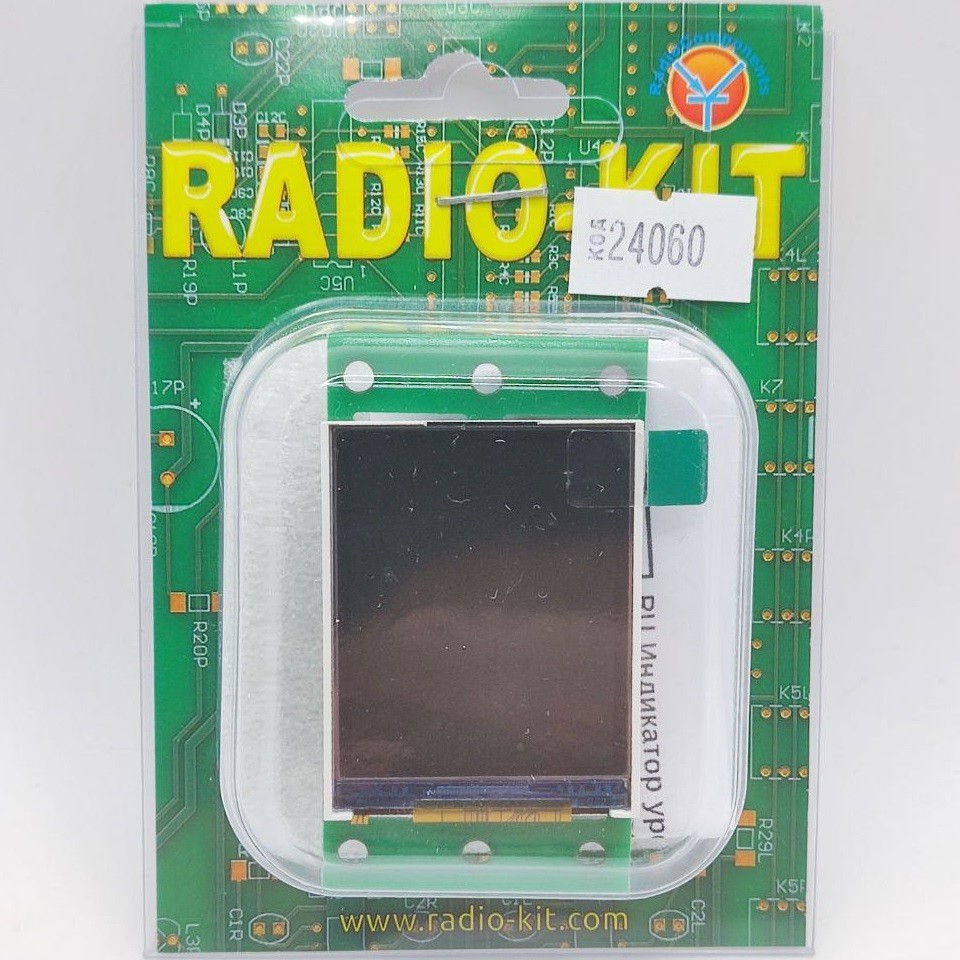

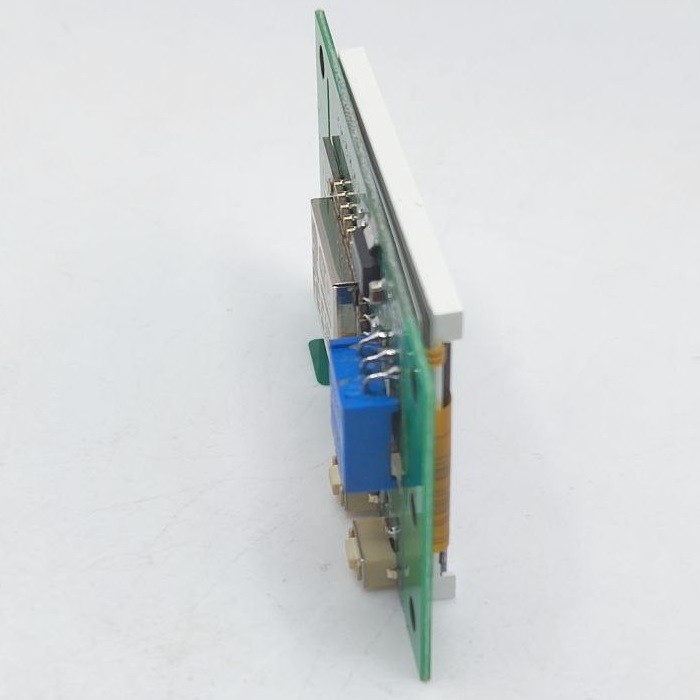

Радіоконструктор Індикатор рівня сигналу з LCD-дисплеєм M368 Модуль

Модуль M368 — це універсальний багатофункціональний індикатор рівня сигналу з LCD-дисплеєм 1,8 дюйма, який поєднує в собі функції вольтметра, S-метра та VU-метра. Пристрій стане незамінним у лабораторіях, у звуковій техніці, а також для радіоаматорів, забезпечуючи точність, наочність та компактність у використанні.

Особливості

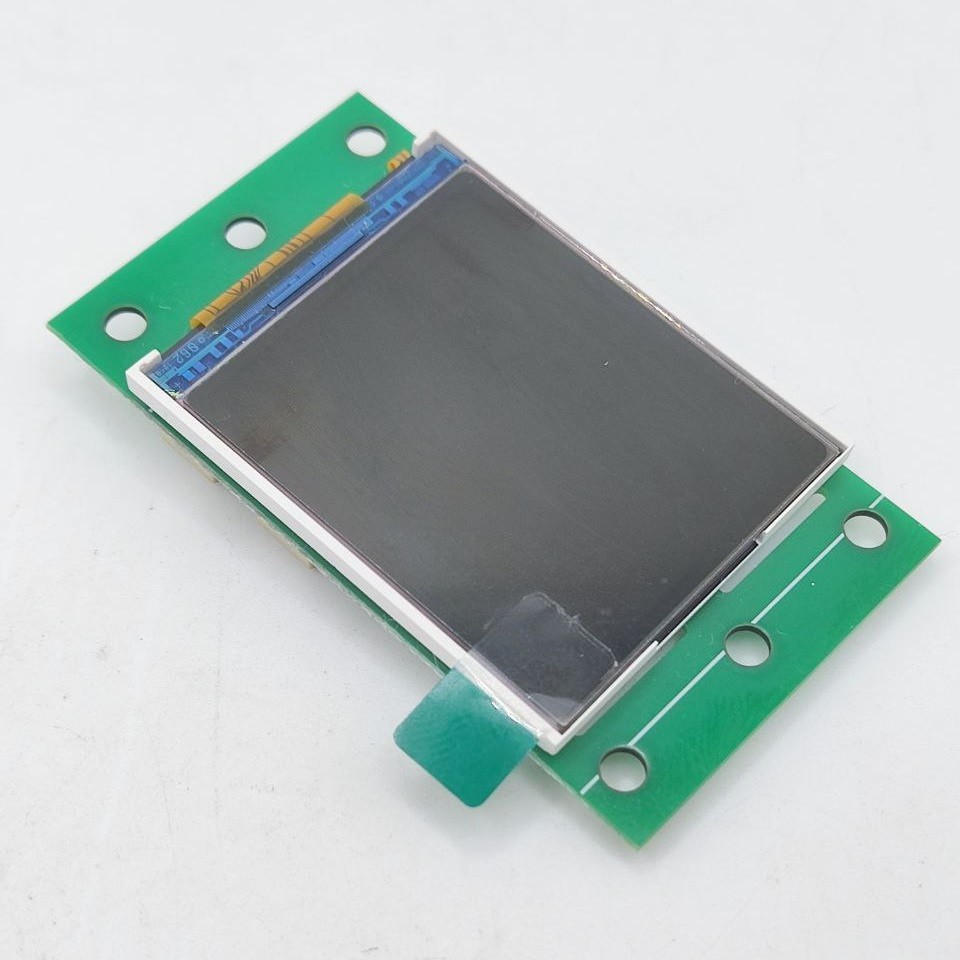

🔹 Великий графічний LCD-дисплей 1,8" з імітацією аналогового індикатора
🔹 Три основні режими роботи: вольтметр, VU-метр, S-метр
🔹 21 попередньо запрограмований пресет (3 для вольтметра, 2 для S-метра, 16 для VU-метра)
🔹 Одночасне відображення графічної стрілки та цифрових значень
🔹 Можливість калібрування сигналу через регулюючий резистор RV1
🔹 Зручні кнопки KEY1 та KEY2 для швидкого перемикання режимів
🔹 Компактні розміри та монтажні отвори для легкої інтеграції у готові конструкції
🔹 Низьке енергоспоживання (лише 60 мА)
🔹 Вбудований індикатор перевантаження (PEAK) у VU-метрі

Переваги
✔ Універсальність — підходить для вимірювань у різних сферах (радіозв'язок, аудіотехніка, живлення)
✔ Висока точність та роздільна здатність вимірювань
✔ Візуально зручний інтерфейс завдяки поєднанню графіки та цифр
✔ Можливість вибору оформлення дисплея під індивідуальні уподобання
✔ Надійна робота навіть при мінімальних вхідних сигналах від 0,2В

Застосування
✅ Вимірювання постійної напруги (0–12В, 0–36В, 0–100В)
✅ Використання як індикатор рівня сигналу в аудіоапаратурі (VU-метр)
✅ Контроль рівня сигналу в радіозв’язку (S-метр)
✅ Інтеграція у блоки живлення, підсилювачі, лабораторні стенди

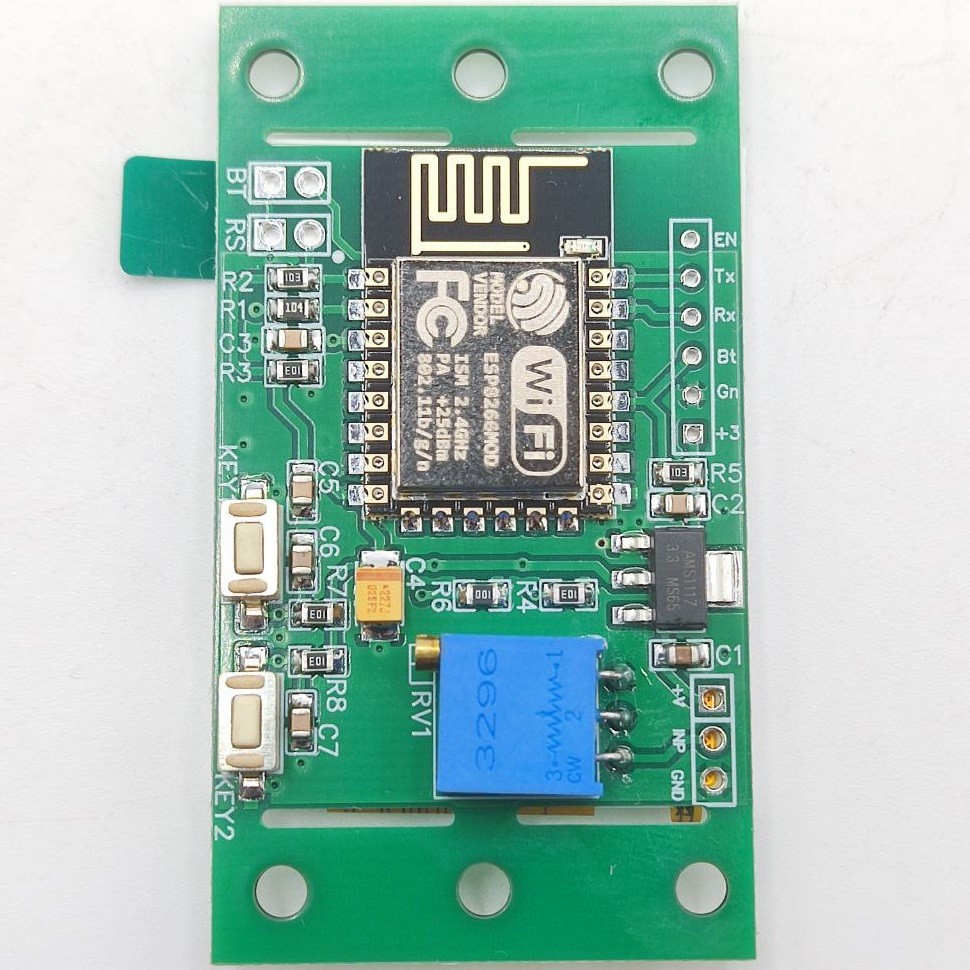

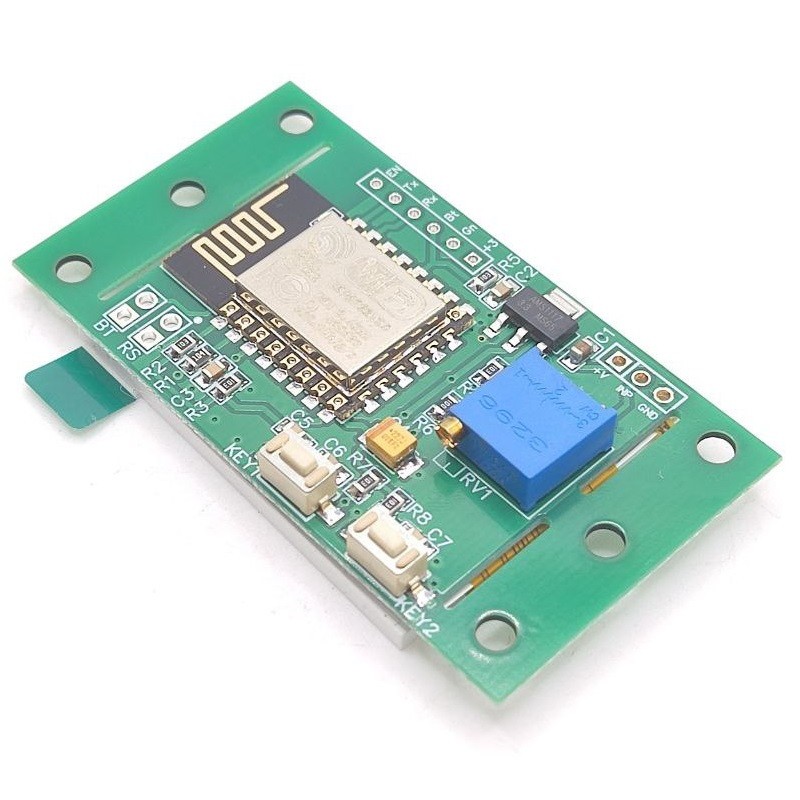

Опис інтерфейсів
🔸 INP — вхід для вимірювального сигналу
🔸 GND — загальний контакт (маса)
🔸 +V — вхід живлення (+5…+12В)
🔸 RV1 — регулюючий резистор для калібрування сигналу
🔸 KEY1/KEY2 — кнопки для перемикання пресетів і режимів

Режим вимірювання напруги:

Режим вимірювання S-метр:

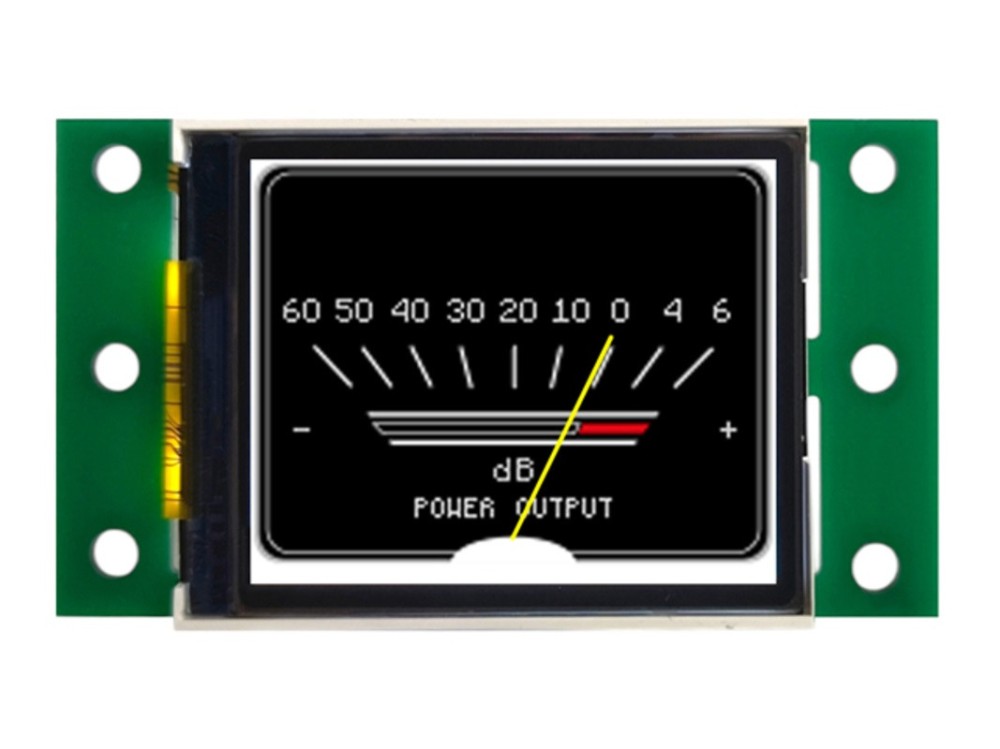

Режим вимірювання VU-метр (різні оформлення на вибір, як приклад: 8 із 16 можливих):

Принцип роботи
1️⃣ Подача живлення на контакти +V та GND
2️⃣ Підключення вимірювального сигналу до INP
3️⃣ Вибір потрібного режиму за допомогою кнопок KEY1/KEY2
4️⃣ Калібрування рівня сигналу регулятором RV1 (за потреби)
5️⃣ Візуальне спостереження за показниками на дисплеї

📝 Увага! У разі застосування даного модуля для будь-яких вимірювальних цілей необхідне використання відповідних зовнішніх формуючих і(або) вимірювальних схемних рішень.

Запобіжні заходи
⚠️ Не перевищуйте допустимий діапазон напруги живлення (+12В)
⚠️ При підключенні сигналів понад допустимі межі використовуйте захисні схеми
⚠️ Уникайте коротких замикань на контактах живлення та входу
⚠️ Монтаж здійснюйте у сухому середовищі, захищеному від вологи

Технічні характеристики
⚙️ Живлення: +5…+12В
⚙️ Споживчий струм: 60 мА
⚙️ Режими: Вольтметр (3), S-метр (2), VU-метр (16)
⚙️ АЦП: 10-бітний, роздільна здатність 3,2 мВ
⚙️ Мінімальна вхідна напруга: 0,2В
⚙️ Номінальна вхідна напруга для VU-метра: 1В
⚙️ Розмір дисплея: 1,8"
⚙️ Калібрування: регулюючий резистор RV1
⚙️ Управління: кнопки KEY1, KEY2

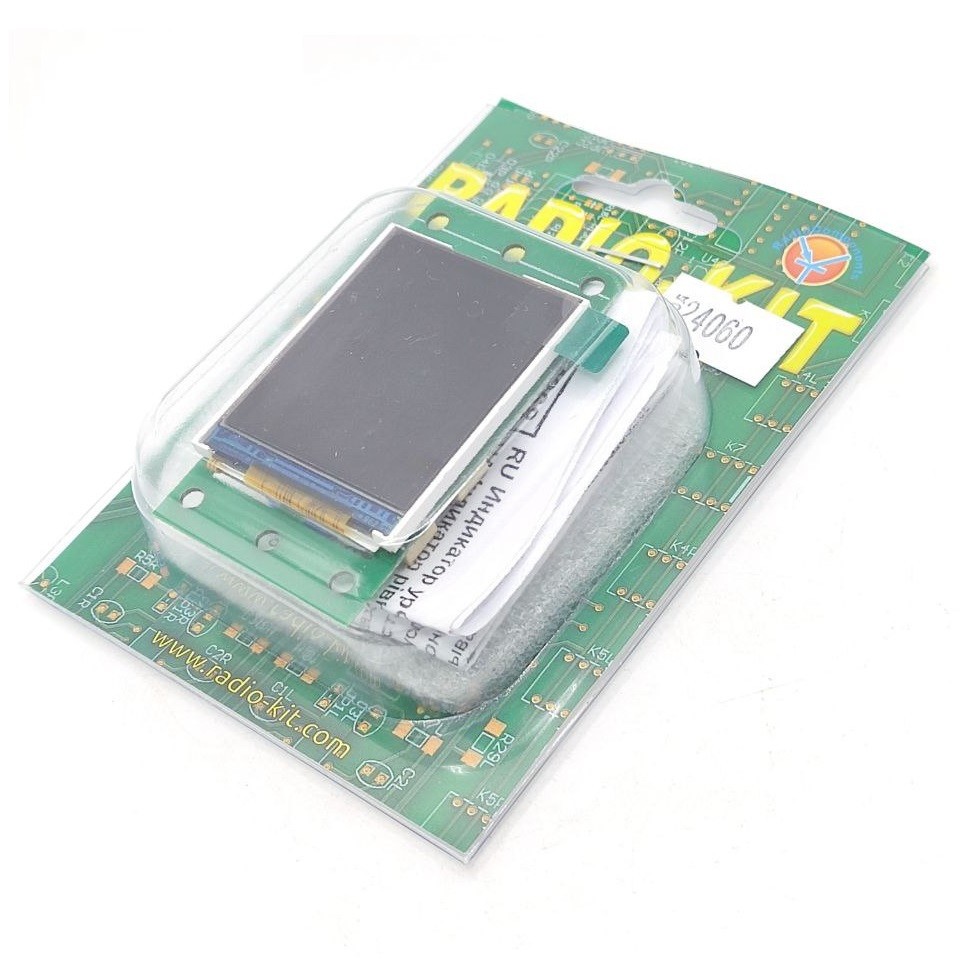

Комплектація
📦 Модуль M368
📦 Інструкція користувача
📦 Упаковка

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Цей модуль стане чудовим рішенням для любителів електроніки та професіоналів, яким потрібен універсальний та наочний індикатор сигналу у компактному виконанні.
