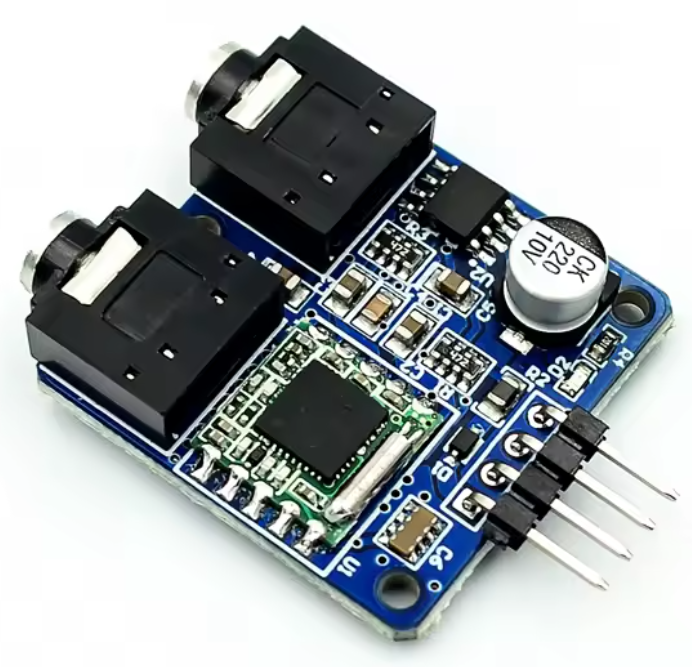

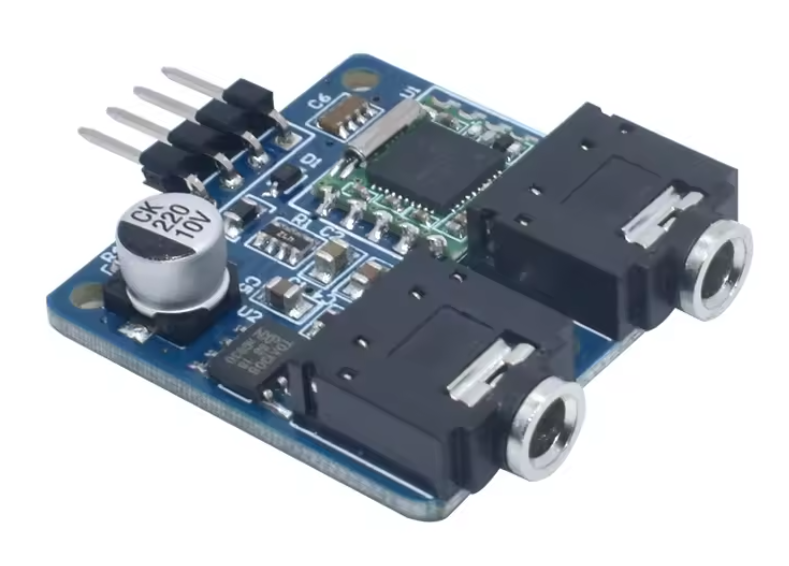

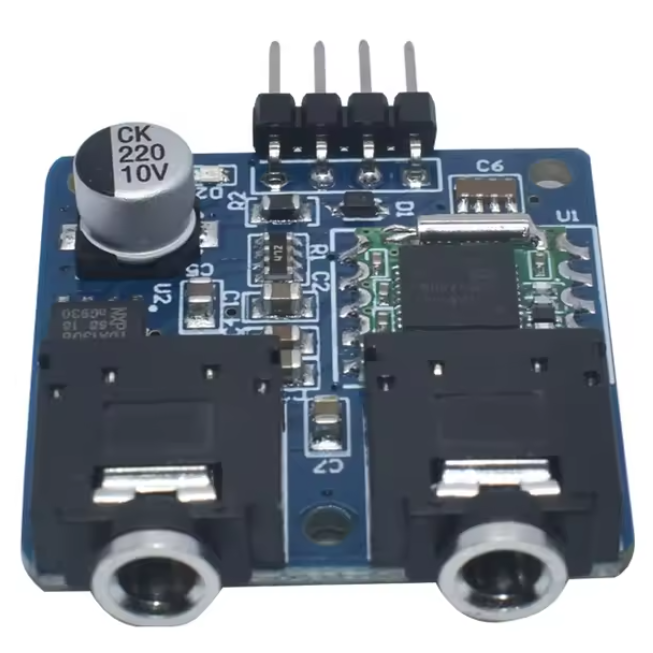

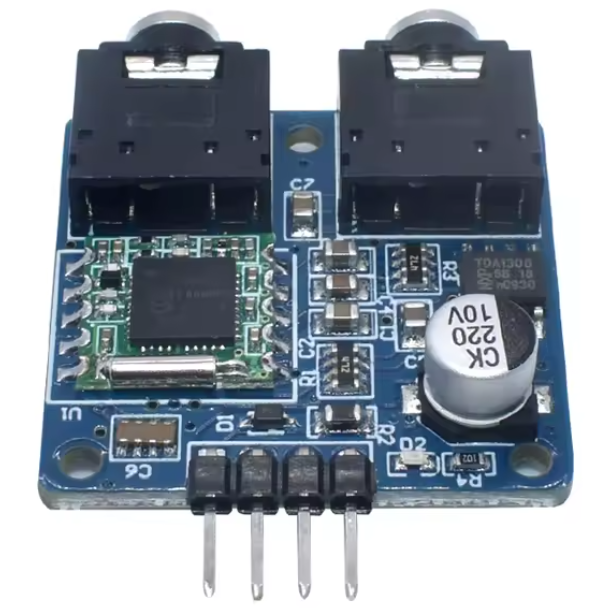

Цифровий стерео FM-модуль на базі мікросхеми TEA5767 — це надійне рішення для інтеграції FM-радіоприймача у будь-який Arduino-проєкт. Завдяки автоматичному налаштуванню частоти, високій чутливості, стереозвуку та підтримці I²C, модуль легко підключається та забезпечує стабільну роботу без необхідності ручного налаштування.
Особливості:
🔹 Широкий робочий діапазон частот 76–108 МГц — дозволяє приймати всі FM-радіостанції, включаючи розширені діапазони
🔹 Автоматичне цифрове налаштування частоти (PLL) — забезпечує точну та стабільну фіксацію частоти без потреби у зовнішніх підстроюваннях
🔹 Підтримка режимів AP + STA і B + STACan — дозволяє працювати в різних мережевих конфігураціях при інтеграції з бездротовими системами
🔹 Висока чутливість та низький рівень шумів — забезпечують якісний прийом навіть у складних умовах
🔹 Аудіовихід 3.5 мм — стандартне гніздо для підключення навушників або підсилювача без додаткових перехідників
🔹 Вбудований підсилювач TDA1308 від Philips — надає якісне стереозвучання з глибоким басом і чистими високими
🔹 Захист від зворотної полярності — інтегрований діод захищає модуль від випадкового неправильного підключення живлення
🔹 Синій індикатор живлення — світлодіод дозволяє візуально контролювати наявність живлення
🔹 I²C-інтерфейс (адреса 0x70) — дозволяє підключати модуль до Arduino, ESP32, STM32 та інших мікроконтролерів

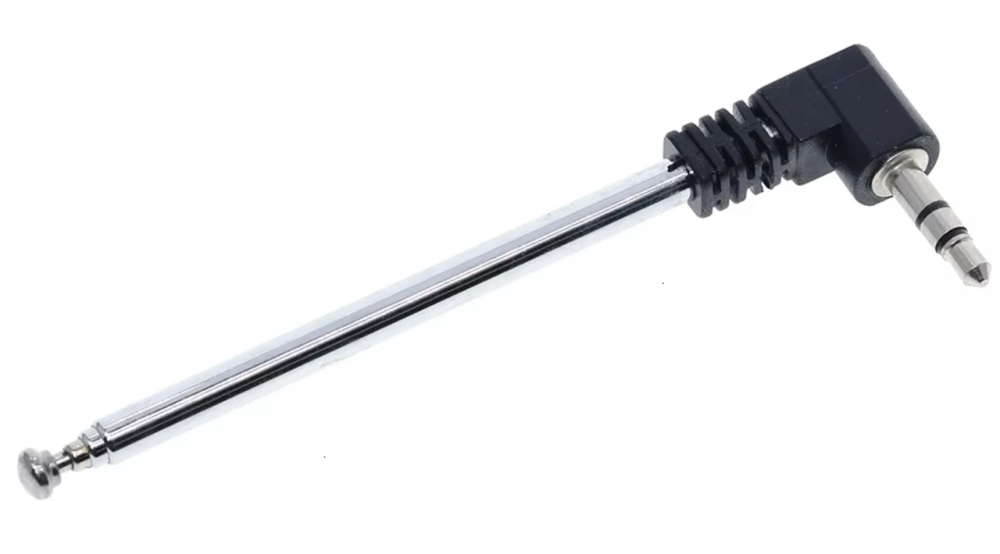

🔹 Компактна телескопічна антена — забезпечує прийом радіосигналу та зручно зберігається (довжина: 225 мм, у складеному стані: 60 мм)
🔹 Не потребує налаштування IF-фільтрів або LC-контуру — спрощує підключення і запуск модуля для новачків і розробників
Переваги:
✔ Повністю готовий до використання з Arduino, ESP та STM32
✔ Просте з'єднання лише по чотирьох проводах
✔ Якісне стереозвучання без спотворень
✔ Компактний розмір та низьке енергоспоживання
✔ Вбудована система приглушення шумів та стабілізація рівня сигналу
Застосування:
✅ Проєкти на мікроконтролерах Arduino, STM32, ESP32
✅ Створення саморобних FM-приймачів
✅ Освітні електронні набори
✅ Вбудовані мультимедійні системи
✅ DIY-системи радіо з I²C керуванням

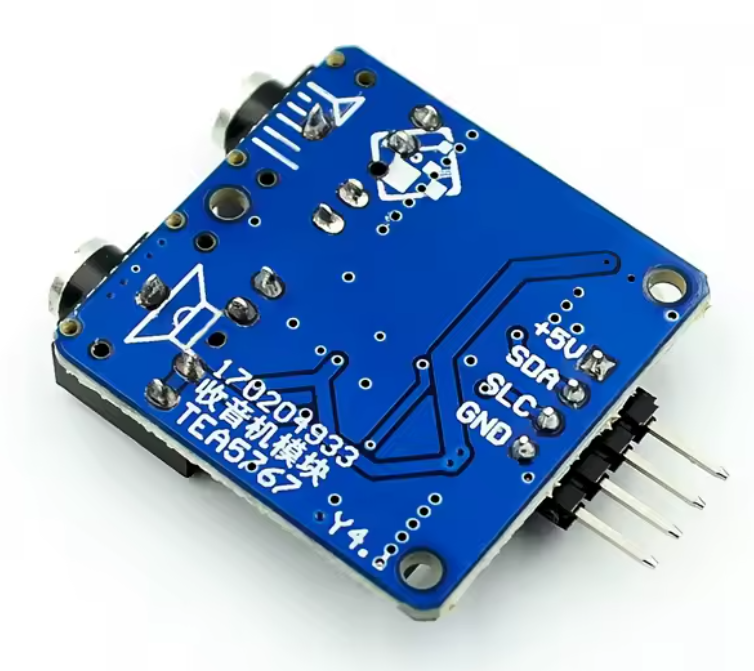

Опис інтерфейсів:
🔸 Пін живлення: VCC (3.3–5 В)
🔸 GND — земля
🔸 SDA, SCL — шина I²C
🔸 OUT — 3.5 мм аудіовихід
🔸 ANT — антенний роз’єм (провід або комплектна антена)
Технічні характеристики:
⚙️ Напруга живлення: 3.3–5 В
⚙️ Споживаний струм: 70–200 мА
⚙️ Робочий діапазон частот: 76–108 МГц
⚙️ Частота PWM: 20 кГц
⚙️ Інтерфейс: I²C (адреса 0x70)
⚙️ Вихід: 3.5 мм стерео
⚙️ Робоча температура: -20…+80 °C
⚙️ Розміри модуля: 40.5×30.5×9 мм
⚙️ Довжина антени: 225 мм (у зібраному стані: 60 мм)
Комплектація:

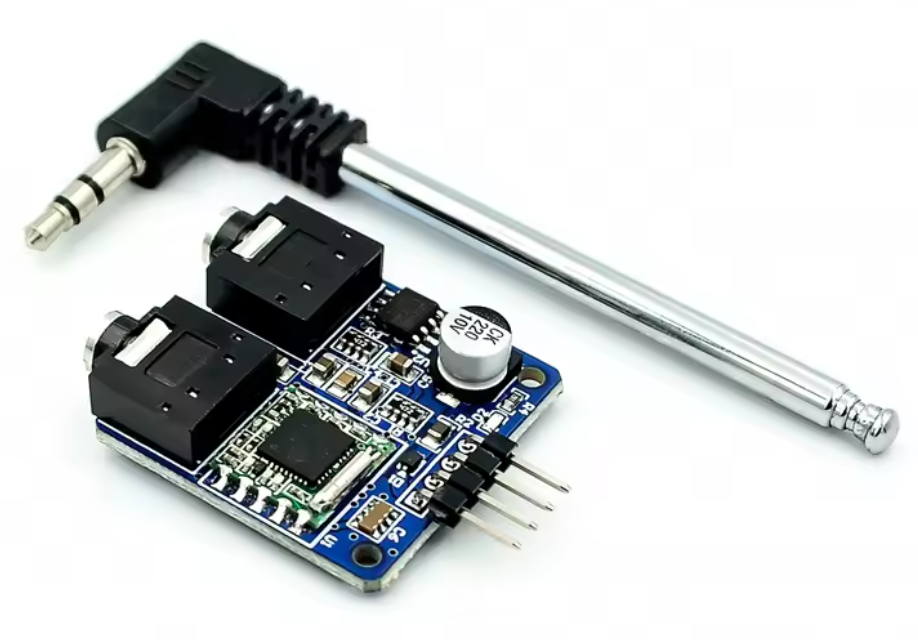

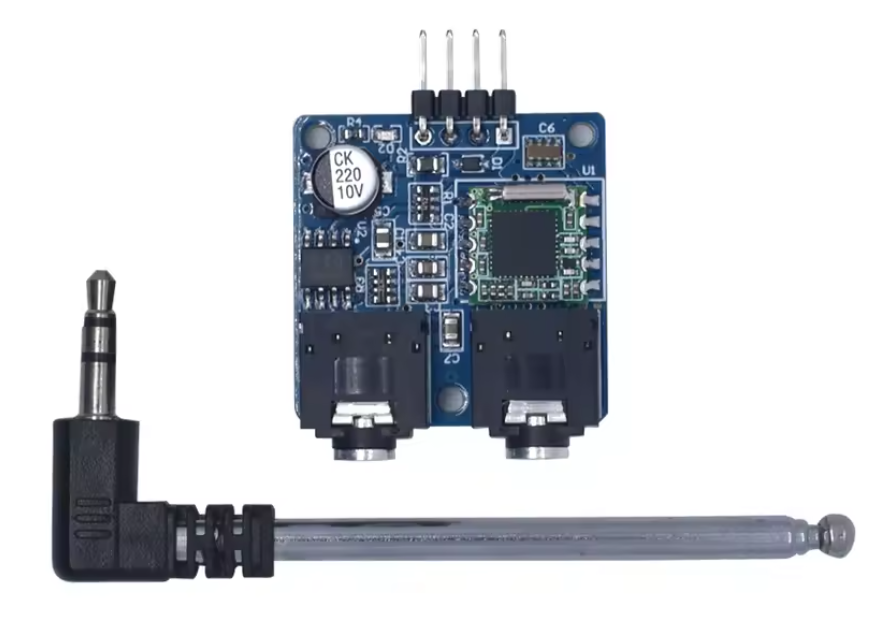

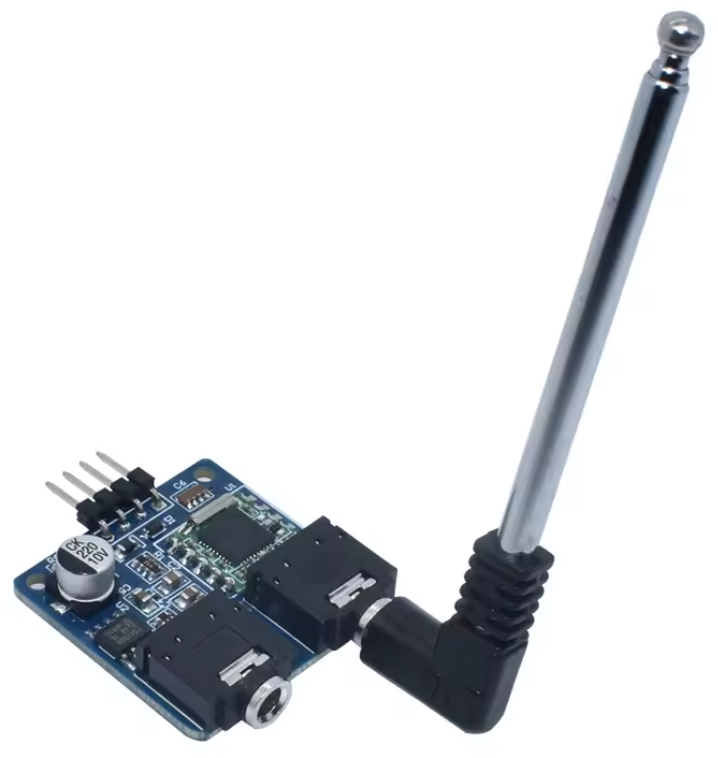

📦 Стерео FM-модуль TEA5767 — 1 шт
📦 Антена телескопічна — 1 шт
TEA5767 — це ідеальний вибір для проєктів, де потрібне компактне, надійне та просте рішення для FM-прийому із стереозвуком та цифровим керуванням.
