Радіоконструктор Бігові червоні вогні на NE555 + CD4017

Цей навчальний набір стане чудовим вибором для юних дослідників і всіх, хто бажає зрозуміти основи електроніки через практику. Конструктор базується на мікросхемах NE555 та CD4017, завдяки яким модуль відтворює динамічний світлодіодний ефект «текучої води». Ідеально підходить для лабораторних занять, гуртків, домашнього використання або STEM-навчання.

Особливості:

🔹 Навчальний інструмент: ідеально підходить для дитячих лабораторій і гуртків, забезпечує практичне вивчення електроніки
🔹 DIY-конструктор: всі компоненти потребують самостійної збірки, що розвиває навички роботи з пайкою та схемами
🔹 Інтегровані мікросхеми NE555 та CD4017 забезпечують стабільну генерацію імпульсів і керування світлодіодами
🔹 Ефект "текучого світла": світлодіоди послідовно засвічуються, імітуючи потік води
🔹 Регульована швидкість ефекту: змінний резистор R4 дозволяє встановити бажану швидкість пробігання світла
🔹 Широкий температурний діапазон: працездатність зберігається від -40°C до +85°C

Переваги:

✔ Навчає основам генераторів, лічильників та керування світлодіодами
✔ Вчить працювати з базовими електронними компонентами та мікросхемами
✔ Підходить як для дітей, так і для початківців-радіоаматорів
✔ Можливість повторного використання зібраного модуля в інших проектах
✔ Підвищує інтерес до технічних наук (STEM)

Застосування:

✅ Навчальні проєкти у школах та гуртках
✅ Вивчення принципів роботи генератора таймерів та лічильників
✅ Практичне заняття з пайкою для дітей та дорослих
✅ Розвиток технічного мислення
✅ Декоративне підсвічування або демонстрація ефекту

Принцип роботи:

1️⃣ Таймер NE555 використовується у конфігурації нестабільного мультивібратора для створення прямокутних імпульсів. Частота цих імпульсів визначається резисторами R1, R2 і конденсатором C1.
2️⃣ Імпульси з виходу NE555 (вивід 3) подаються на мікросхему CD4017 (вивід 14) — декадний лічильник з 10 виходами.
3️⃣ CD4017 отримує імпульси та активує по черзі один із 10 виходів (Q0–Q9). До кожного з виходів підключено світлодіод (LED) через струмообмежувальний резистор (R1, R5–R13).
4️⃣ Світлодіоди загоряються послідовно, один за одним, створюючи ефект "текучої води".
5️⃣ Швидкість переключення регулюється за допомогою змінного резистора R4, який впливає на частоту генерації імпульсів NE555.
6️⃣ Плата також містить фільтрувальний конденсатор C2 для стабілізації живлення.
7️⃣ Уся схема збирається на друкованій платі (PCB) із зручними позначеннями для кожного компонента.

Технічні характеристики:

⚙️ Мікросхеми: NE555 + CD4017
⚙️ Живлення: DC 2,5–14,5 В
⚙️ Робоча температура: -40°C ~ +85°C
⚙️ Кількість світлодіодів: 10
⚙️ Регулювання швидкості: через змінний резистор R4
⚙️ Режим індикації: послідовне увімкнення LED ("текуча вода")
⚙️ Тип: набір для самостійного збирання (DIY)

📝Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація:

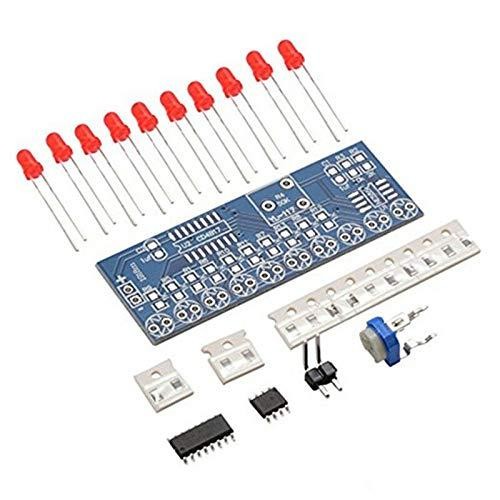

📦 Друкована плата (PCB) - 1 шт
📦 Мікросхеми NE555 і CD4017 (U1 і U2) - по 1 шт
📦 Резистори:

1 кОм (R1, R5-R13) - 10 шт
2 кОм (R2) - 1 шт
10 кОм (R3) - 1 шт
50 кОм (R4) регульований - 1 шт

📦 Конденсатор 1 uF (C1, C2) - 2 шт
📦 Світлодіод червоний 3 мм (D1-D10) - 10 шт
📦 Потенціометр (R4) - 1 шт
📦 Угловий конектор 2 pin (J1) - 1 шт
📦 Інструкція
