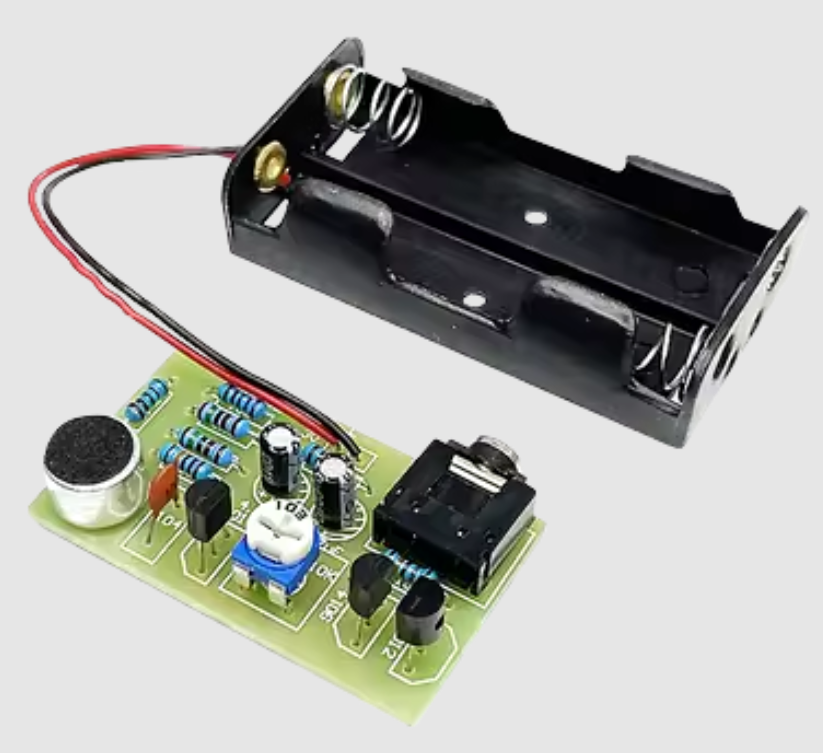

Цей навчальний набір дозволяє зібрати власноруч слуховий апарат, багатокаскадний підсилювач звуку на базі аналогової електроніки. Він ідеально підходить для студентів, викладачів, радіоаматорів та всіх, хто вивчає роботу аналогових підсилювальних каскадів. Набір сприяє розвитку навичок пайки, розуміння принципів роботи мікрофонного та вихідного каскаду підсилення, а також практичного застосування електронних компонентів.
Особливості:
🔹 Комплект містить усі необхідні компоненти для збирання: транзистори, резистори, конденсатори, мікрофон, потенціометр та друковану плату
🔹 Електретний мікрофон у складі набору перетворює звукові хвилі на електричні сигнали для подальшого підсилення
🔹 Передбачено два каскади підсилення: попередній підсилювач і потужнісний підсилювач для навушників
🔹 Є регулювання гучності через потенціометр у сигнальному ланцюгу
🔹 Робоча напруга — 3В, що дозволяє використовувати компактні джерела живлення
🔹 Комплект постачається зі схемою та монтажною платою
🔹 Ідеально підходить для навчання пайці, читанню схем та розумінню роботи підсилювачів
Переваги:
✔ Сприяє формуванню практичних навичок у студентів технічних спеціальностей
✔ Пояснює принцип дії слухового апарата в реальних умовах
✔ Працює як демонстраційний пристрій для навчання аналоговій електроніці
✔ Недорогий спосіб ознайомитися з каскадними схемами підсилення
✔ Можливість експериментувати зі схемою для глибшого розуміння
Застосування:
✅ Навчальні лабораторні заняття в технічних закладах
✅ Самостійне вивчення основ аналогової електроніки
✅ Демонстрація принципу дії слухових апаратів
✅ Практика навичок пайки на друкованій платі
✅ Проведення електронних майстер-класів та гуртків
Опис інтерфейсів:
🔸 Мікрофон: приймає звукові хвилі та перетворює їх у слабкий електричний сигнал
🔸 Вихід на навушники: двосторонній джек для підключення навушників
🔸 Живлення: клеми для підключення джерела живлення 3В
Принцип роботи:
1️⃣ Звукова хвиля потрапляє в мікрофон, який перетворює її на електричний сигнал
2️⃣ Через конденсатор С1 сигнал надходить у попередній підсилювач на транзисторі Q1
3️⃣ Резистор 5.1К подає зміщення на мікрофон для його роботи
4️⃣ Сигнал, підсилений каскадом Q1, проходить через регулювання гучності (потенціометр + конденсатор 4.7uF)
5️⃣ Потім він потрапляє на каскад потужнісного підсилення на транзисторах Q2 та Q3
6️⃣ Після підсилення сигнал подається на вихід, підключений до навушників
Технічні характеристики:
⚙️ Робоча напруга: 3В
⚙️ Компоненти: транзистори, резистори, конденсатори, мікрофон, потенціометр
⚙️ Вихід: двожильний вихід для підключення навушників
⚙️ Тип підсилення: багатокаскадний аналоговий підсилювач
⚙️ Метод монтажу: пайка на друкованій платі
⚙️ Рівень складності: середній
⚙️ Споживання: низьке, оптимізовано під навчальні цілі
⚙️ Наявність регулювання гучності: так
⚙️ Формат поставки: розбірний набір, без корпусу, батарейок і навушників
⚙️ Схема: у комплекті

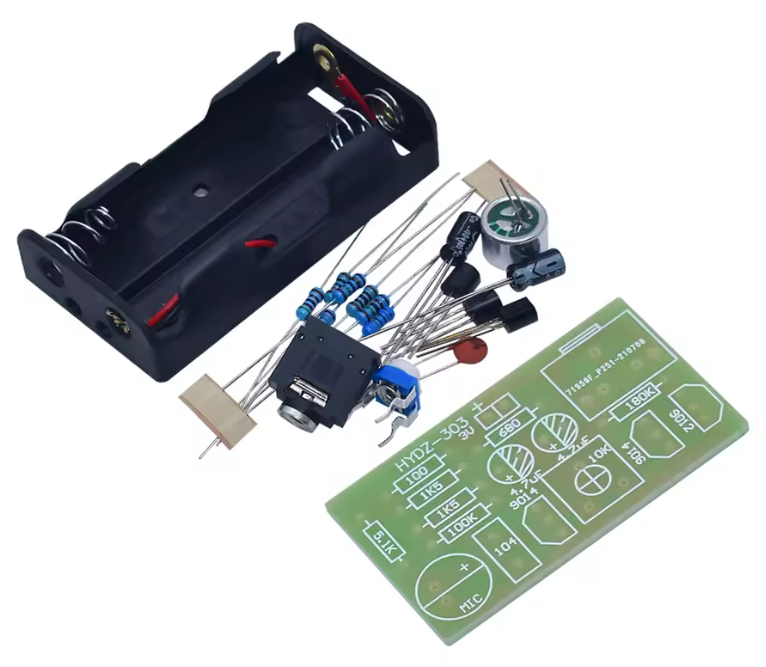

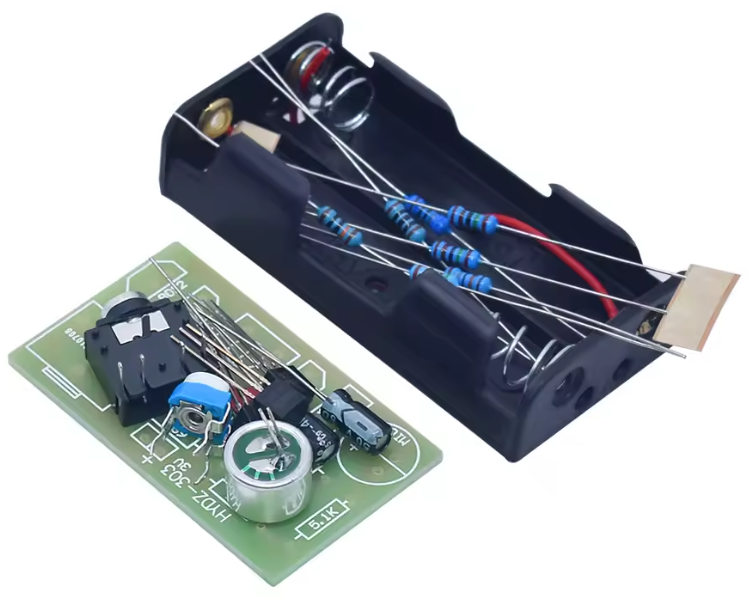

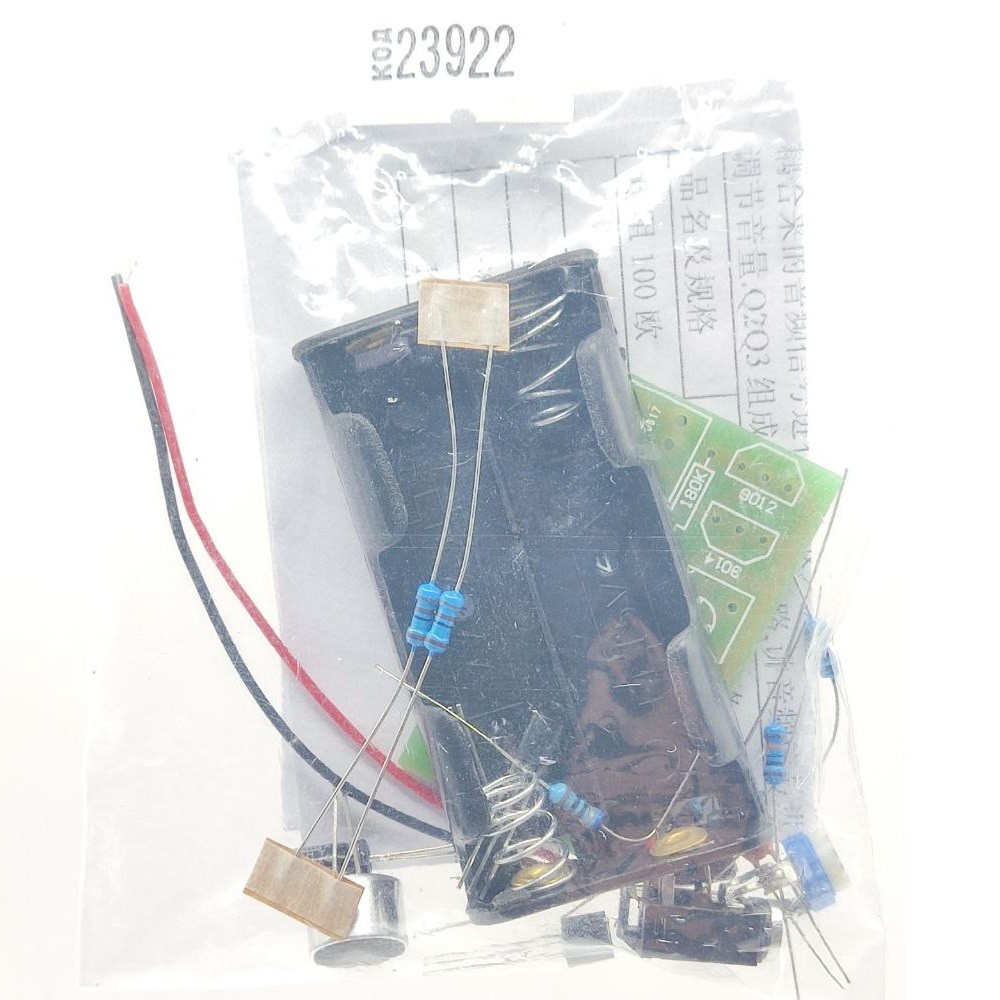

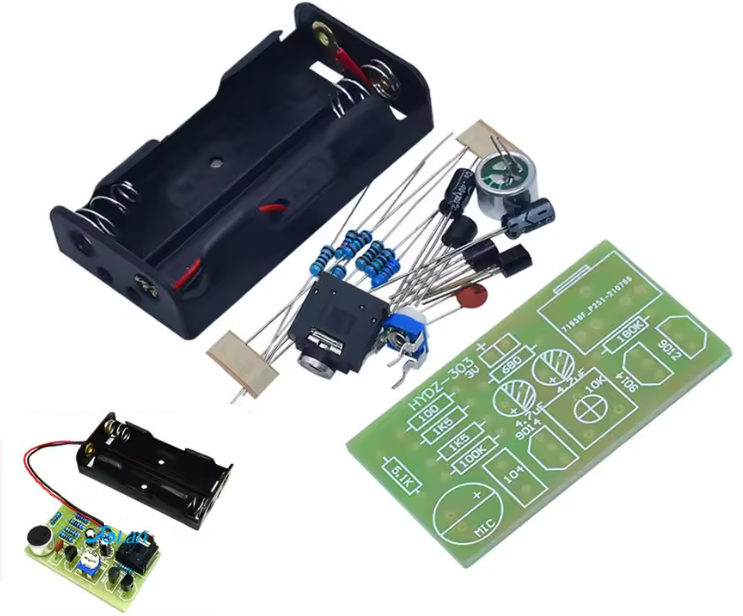

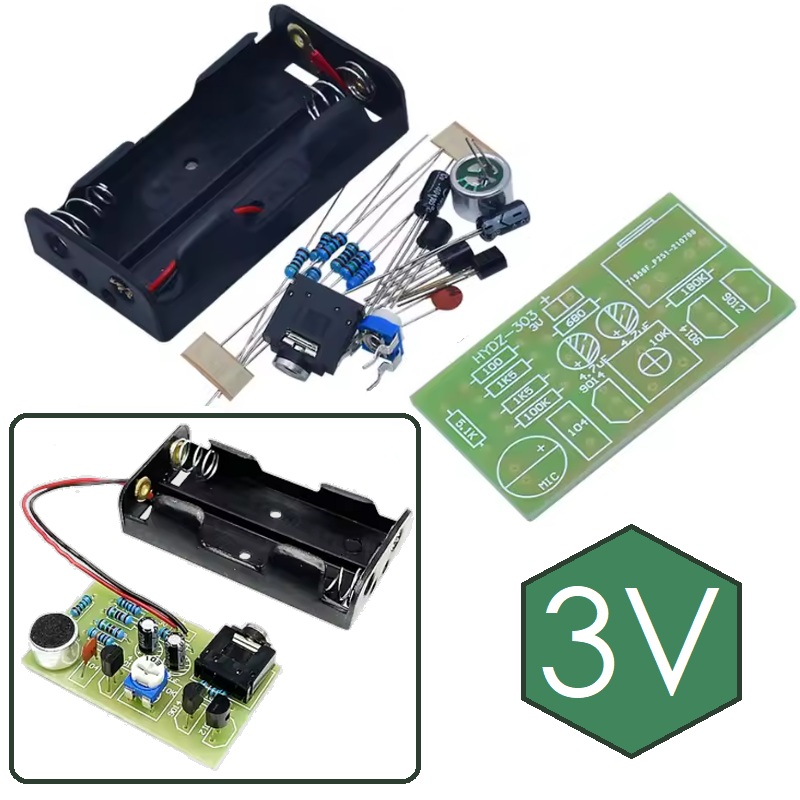

Комплектація:

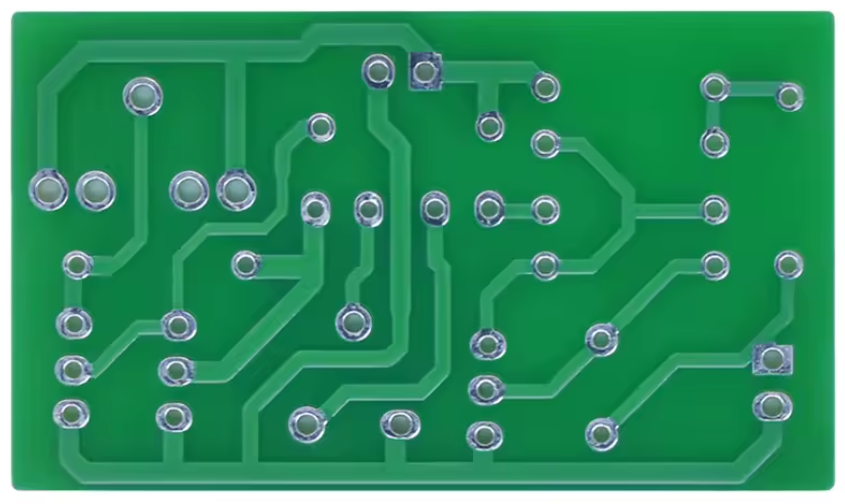

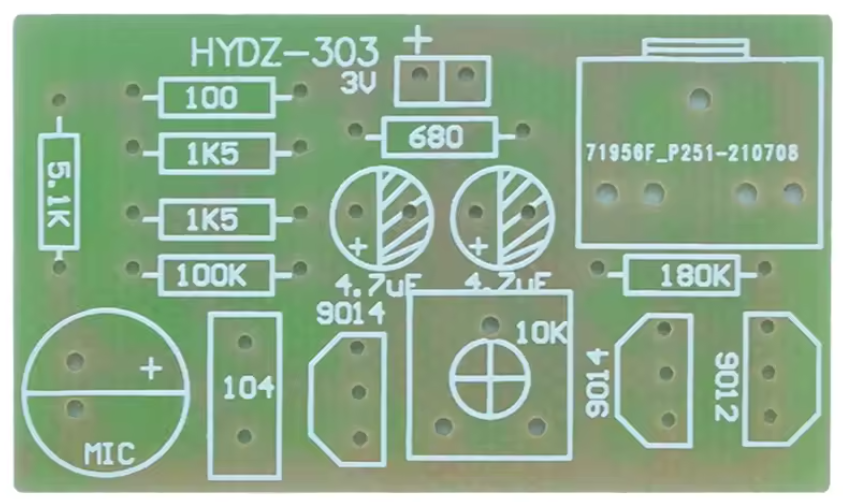

📦 Друкована плата

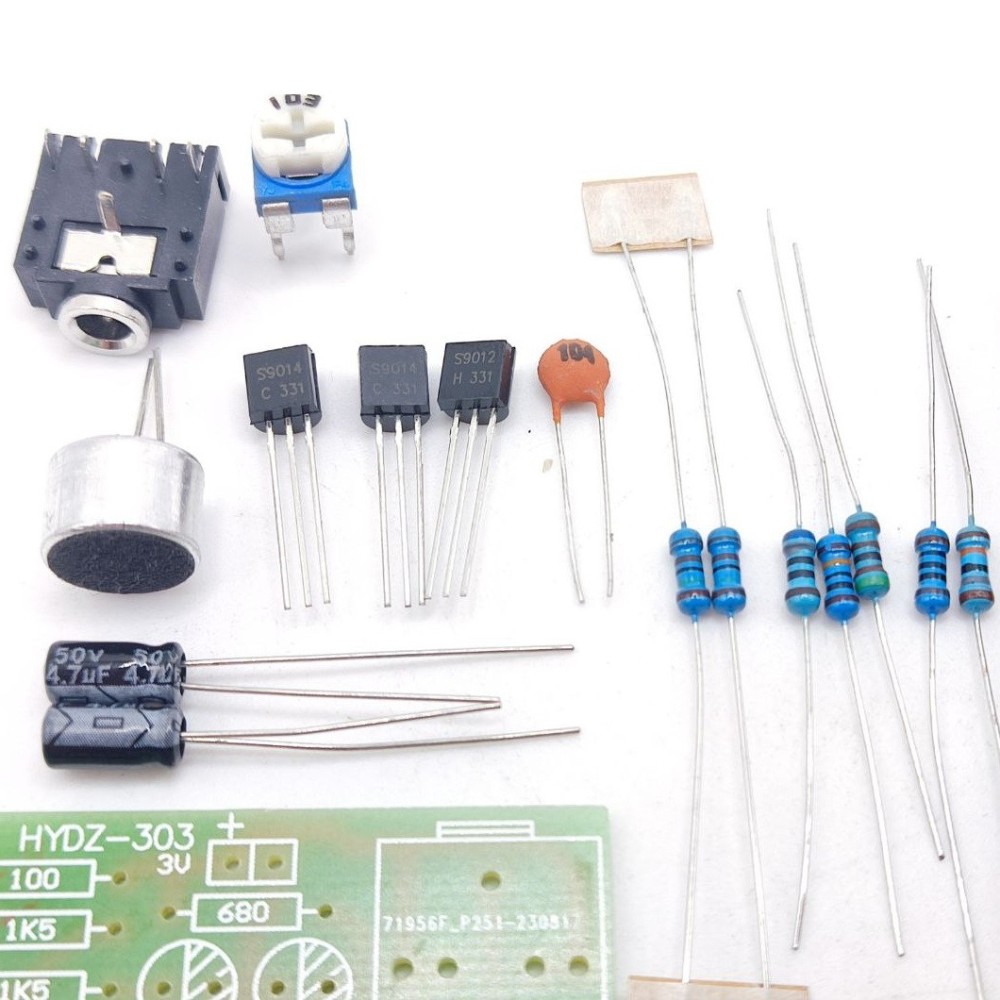

📦 Набір електронних компонентів (транзистори, резистори, конденсатори тощо)
📦 Електретний мікрофон
📦 Потенціометр
📦 Відсік для батарейок
📦 Монтажна схема
Цей навчальний набір — чудова можливість власноруч зібрати аналоговий підсилювач і детально розібратися у принципах роботи слухових апаратів. Завдяки продуманій схемі та поетапному складанню, він стане ідеальним інструментом для викладачів, студентів і всіх, хто цікавиться практичною електронікою.
