Код: 08999

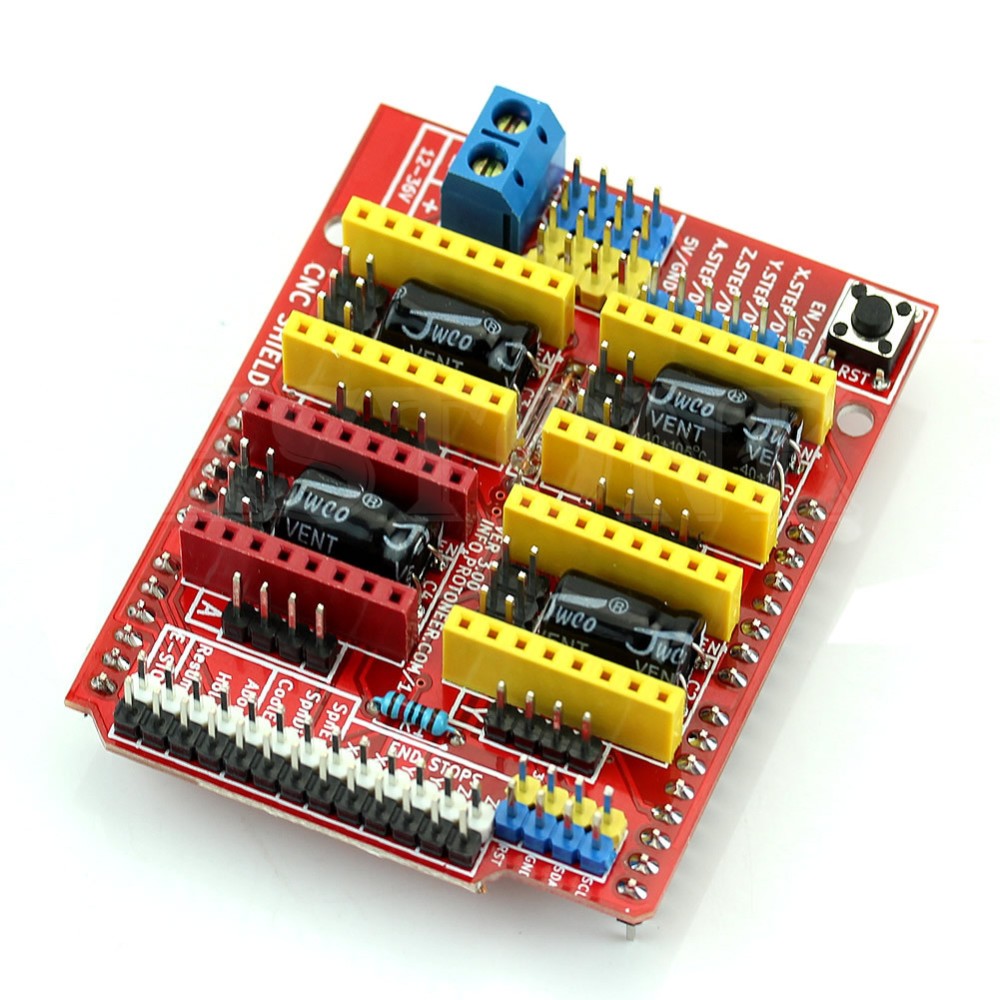

Плата розширення для Arduino UNO CNC Shield v3.0

Ціна за 1 шт.
67.50 грн
В наявності 8 шт.
  • пр. Слобожанський 83/3 (8 шт).
  • Оптом і в роздріб
    Оптові ціни
    Опис

    Плата расширения для Arduino UNO CNC Shield v3.0

    Плата расширения CNC Shield v3.0 для Arduino UNO создана, что бы на её основе можно создать CNC машины (ЧПУ станки):

    • 3D принтер (необходимо реле для нагрева хотэнда и стола);
    • Гравировальный роутер;
    • Фрезерный роутер;
    • Лазерный роутер.

    Плата расширения может работать с драйверами двигателей A4988 или DRV8825 при помощи прошивки GRBL.

    Характеристики платы:

    • Модель - CNC Shield version 3.0;
    • Размер - Arduino UNO и другие совместимые платы;
    • Количество осей - 4 (X, Y, Z, A);
    • Напряжение питания логической части - 5 В;
    • Напряжение питания силовой части - 12 – 36 В;
    • Драйверы - A4988 или DRV8825 и другие;
    • Интерфейсы - UART, I2C;
    • Прошивка - Arduino GRBL;
    • Размеры - 65 х 55 х 20 мм;
    • Вес - 32 г.

    Для работы CNC Shield необходимо:

    • Вставить драйверы в желтые слоты. Драйверы A4988 или DRV8825 вставляются по разному будьте ВНИМАТЕЛЬНЫ!!!
    • Настроить токи двигателей, согласно токам шаговых двигателей (регулятор на драйвере и вольтметр);
    • Установить перемычки, которые входят в комплект поставки, в красные контакты М0, М1, М2, для определения режима работы драйвера согласно таблицы;
    • Подключить к USB ПК и залить прошивку GRBL.
