Код: 23933
Релейний модуль керування мікрокомп`ютером 12V
Ціна за 1 шт.
117.90
грн
В
наявності 21
шт.
Оптом і в роздріб
Оптові ціни
109.00
грн./шт.
при замовленні від
3
шт.
84.50
грн./шт.
при замовленні від
10
шт.
Опис

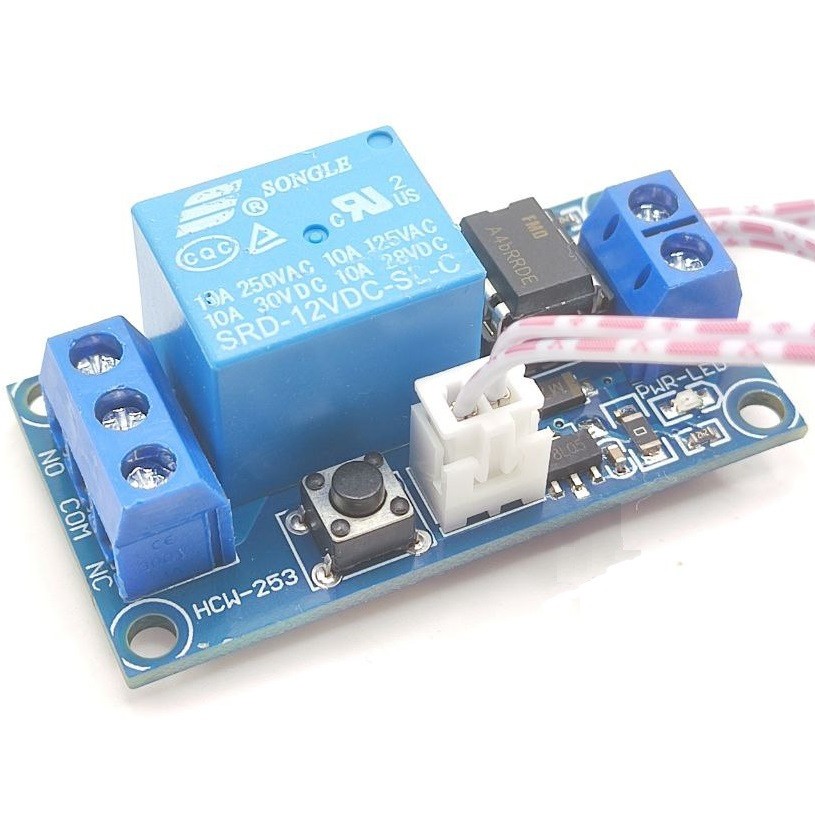

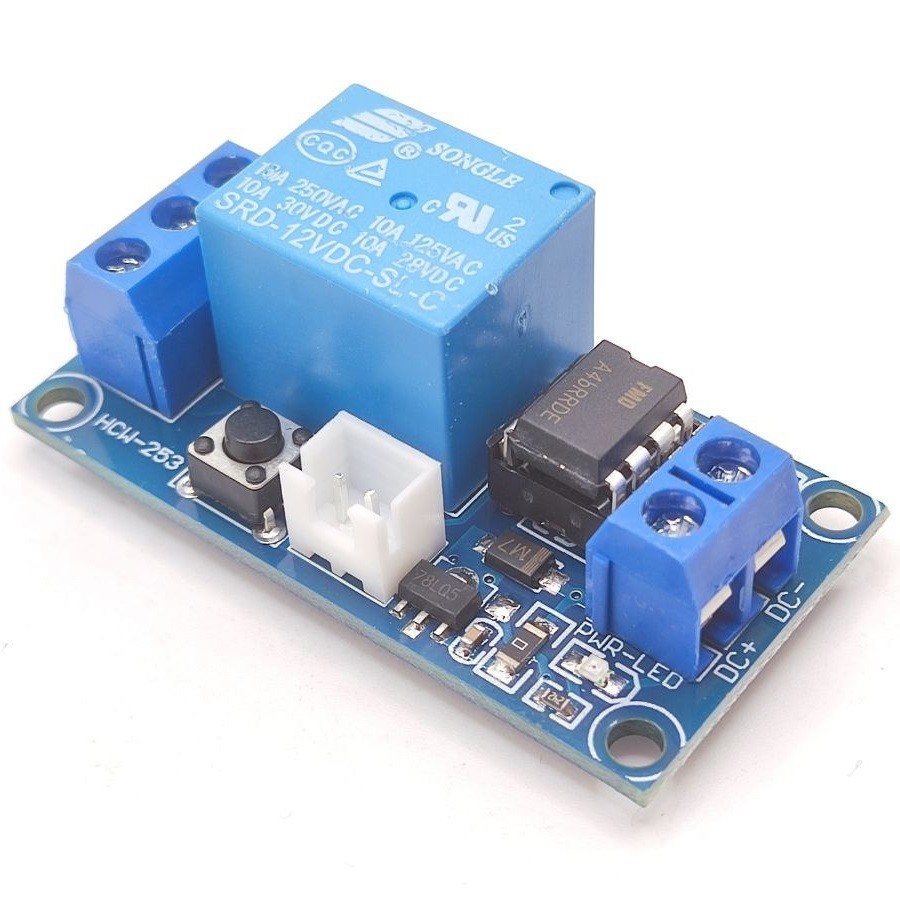

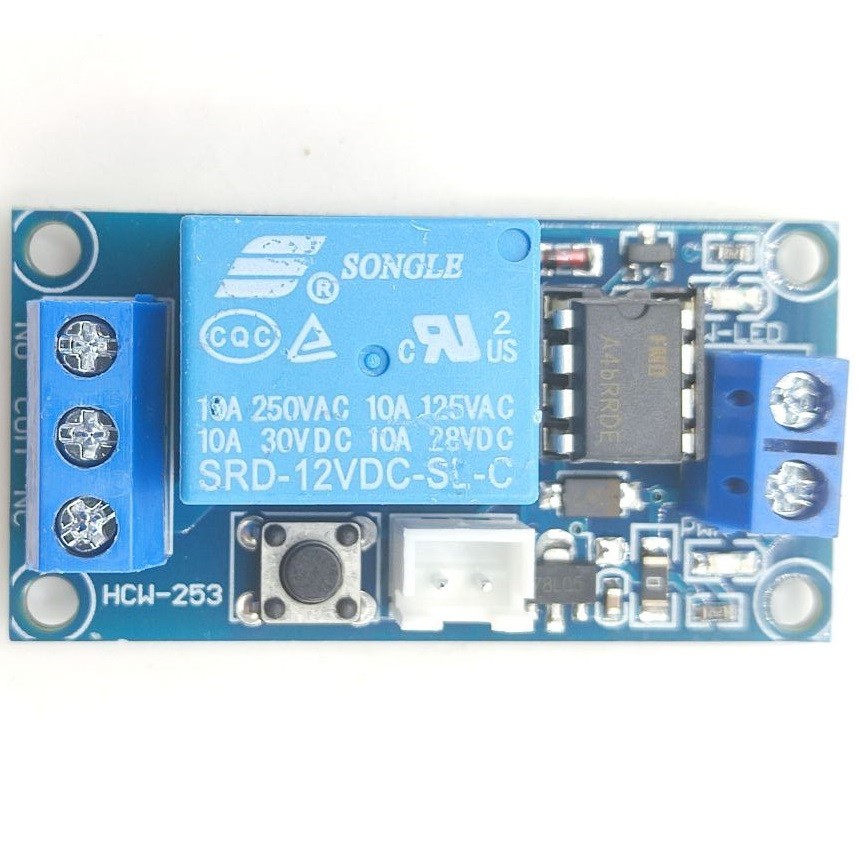

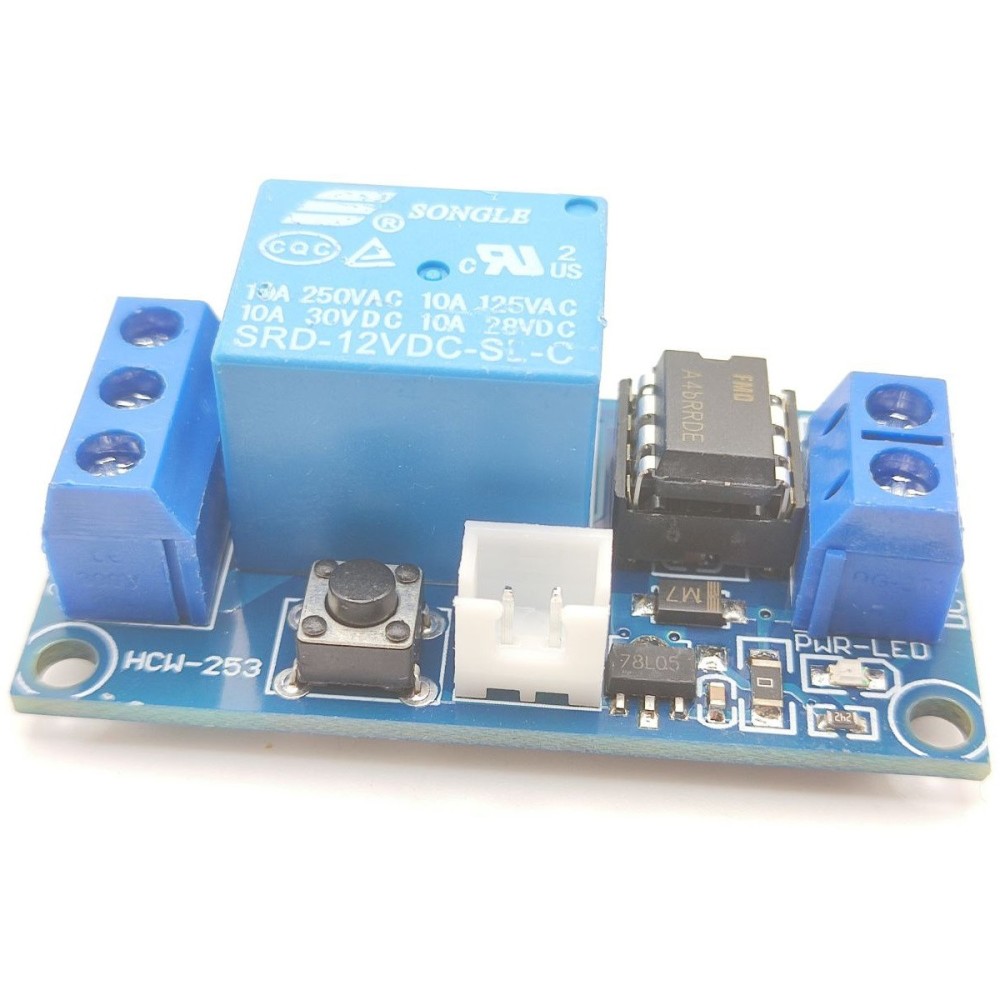

Релейний модуль керування мікрокомп`ютером 12V
Цей однотактний бістабільний модуль реле дозволяє здійснювати запуск/зупинку одним натисканням кнопки. Розроблений на базі мікроконтролера, модуль забезпечує високу стабільність, надійність та помітно перевершує рішення на основі CD4013. Підходить для керування побутовими приладами, освітленням та промисловими навантаженнями.
Особливості:

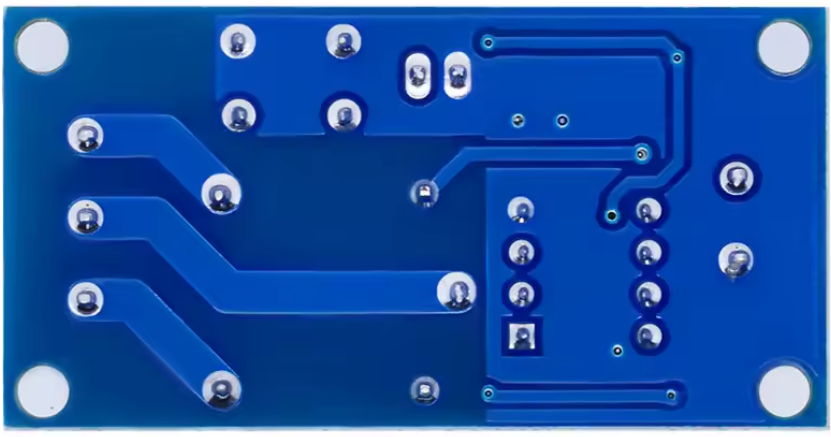

🔹 Двосторонній друкований монтаж (PCB) — якісна платформа з добре продуманим тепловідведенням для стабільної тривалої роботи.
🔹 Керування на базі мікроконтролера (MCU) — висока точність та надійність, суттєво краща за логічні схеми на базі CD4013.
🔹 Покращене живлення — стабілізатор напруги високої потужності забезпечує стабільну роботу з тепловими отворами для ефективного охолодження.
🔹 Захист від неправильного підключення живлення — захист діодом та короткочасна стійкість до переполюсування без пошкодження.
🔹 Якісне реле — здатне комутувати навантаження до 250V 10A (AC) або 30V 10A (DC).
🔹 Зовнішній тригер — підтримка зовнішніх кнопок або модулів, які дають низький логічний рівень на вхід.
🔹 Гнучкість використання — можливість підключення до інших датчиків, розширюючи можливості автоматизації.
Переваги:
✔ Простота управління: одне натискання — вмикає, друге — вимикає.
✔ Висока стійкість до перешкод та помилкових спрацювань.
✔ Тривалий термін служби — до 1 мільйона циклів.
✔ Універсальність у застосуванні — підходить для побутових, комерційних і промислових задач.
✔ Підтримка підключення до зовнішніх елементів управління.
Застосування:
✅ Керування побутовими приладами
✅ Автоматизація освітлення
✅ Вимикання/вмикання пристроїв в «розумному домі»
✅ Контроль промислового обладнання
✅ Замикання ланцюгів великої потужності по команді з малопотужного сигналу
Опис інтерфейсів:

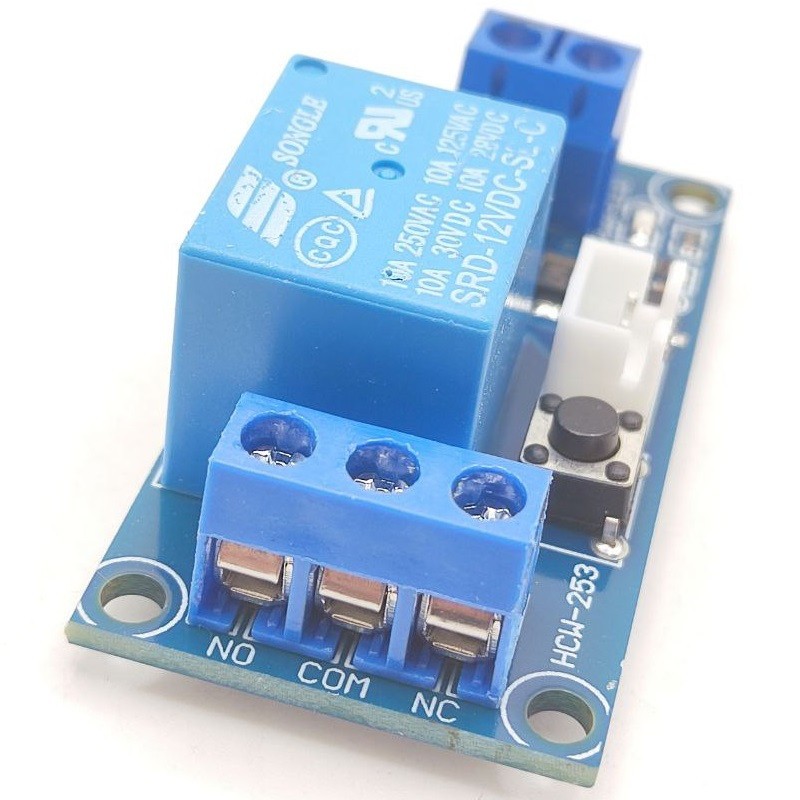

🔸 Гвинтові клеми для навантаження
🔸 Контакт живлення +12V та GND
🔸 Контакт керування (тригер) — низький рівень активує реле
🔸 Вихідне реле для підключення до 250V/30V навантаження
Інструкція з використання:
1️⃣ Подайте живлення на модуль згідно вказаного номіналу (12V).
2️⃣ Натисніть кнопку або подайте низький сигнал на тригерний вхід.
3️⃣ Реле замкнеться і залишатиметься замкнутим до повторного сигналу.
4️⃣ Повторне натискання або тригерний імпульс розмикає реле.
5️⃣ За потреби можна підключити інші зовнішні сенсори з виходом «LOW».
Технічні характеристики:
⚙️ Напруга живлення: 12V
⚙️ Споживаний струм: >100 мА
⚙️ Навантаження: до 250V 10A (AC) або 30V 10A (DC)
⚙️ Ресурс реле: до 1 000 000 перемикань
⚙️ Захист: діод + захист від переполюсування
⚙️ Керування: імпульс низького рівня (LOW)
⚙️ Температурна стабільність: забезпечена тепловими отворами
⚙️ Форм-фактор: компактна плата (50.4×26×19.3мм) з гвинтовими клемами для зручного монтажу
📝Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товару без попереднього повідомлення.

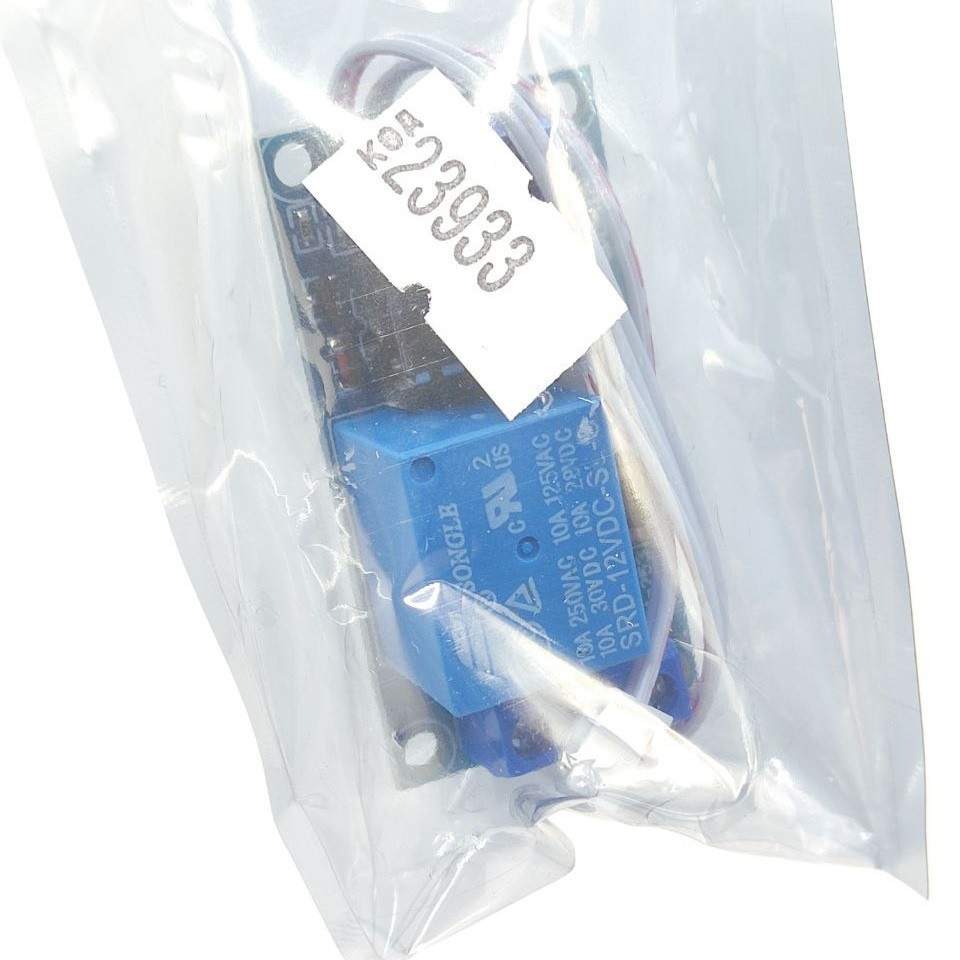

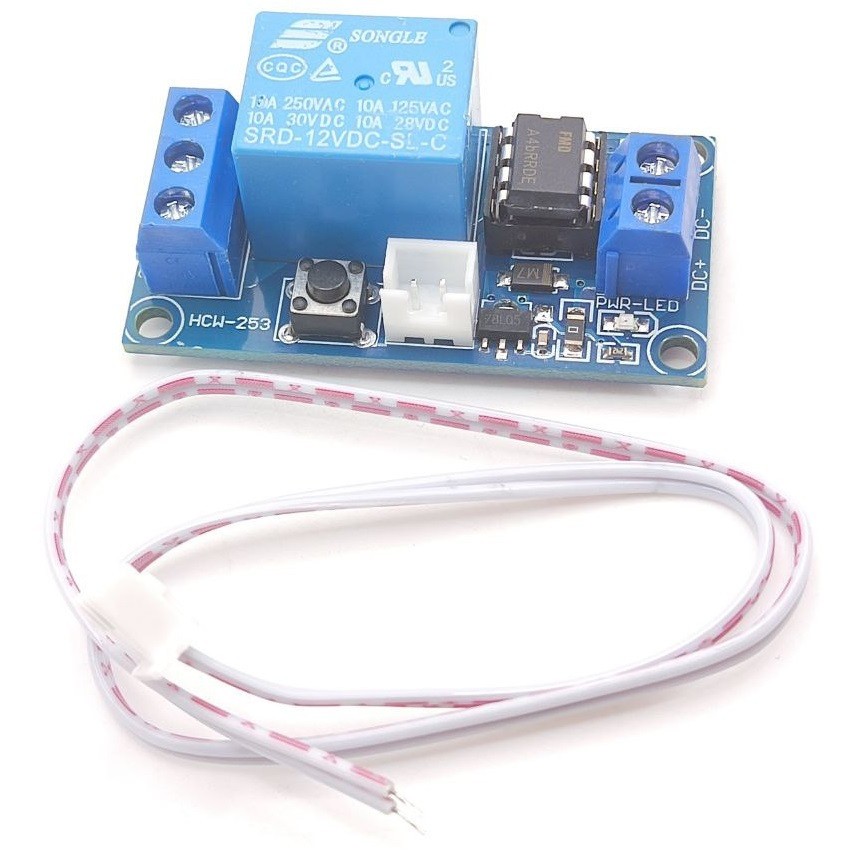

Комплектація:
📦 1 × Модуль самоблокуючого реле на 12V
📦 1 × Провід живлення/тригера (~30см)
Цей модуль стане ідеальним рішенням для простих та ефективних систем автоматизації з мінімальним керуванням — лише одним натисканням.
