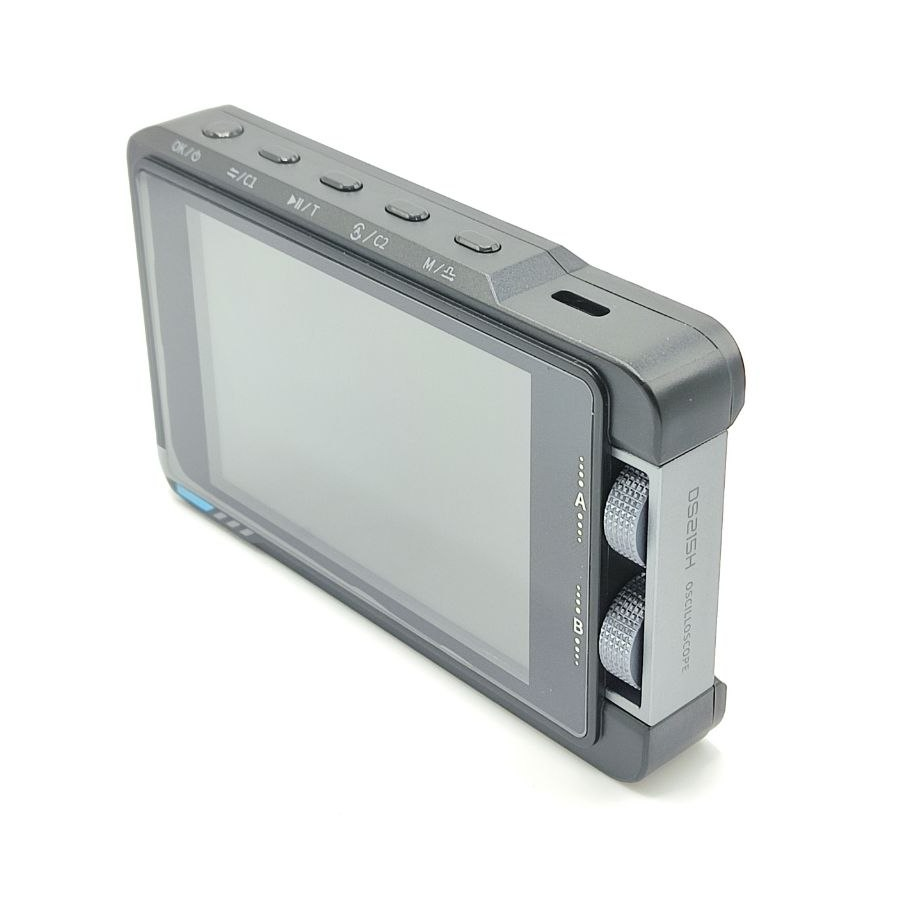

Осцилограф портативний FNIRSI DS215H 2в1, двоканальний

Осцилограф портативний FNIRSI DS215H 2в1, двоканальний — це компактний цифровий вимірювальний прилад, який поєднує повноцінний двоканальний осцилограф 50 МГц та генератор функціональних сигналів DDS 0–50 кГц. Пристрій оснащений 3.5" IPS дисплеєм, високошвидкісною архітектурою FPGA+MCU+ADC та акумулятором 1500 мА·год, що робить його універсальним інструментом для діагностики, навчання, ремонту та R&D.

Особливості:
🔹 Осцилограф та генератор сигналів у одному корпусі — повний функціонал вимірювання та формування хвиль без додаткових приладів.
🔹 Частота дискретизації 250MS/s — висока точність та достовірність вимірювань до 50 МГц.
🔹 DDS генератор 0–50 кГц — 13 видових хвиль (синус, квадрат, пила, трикутник, шум, імпульс та інші), з регулюванням частоти, амплітуди та шпаруватості.
🔹 3.5" IPS дисплей 480×320 — висока контрастність, широкі кути огляду, комфортна робота навіть на сонці.
🔹 Портативність та міцний корпус — розміри лише ≈66×110×19,5 мм та вага ≈138 г.
🔹 Розширений захист — вхідна підтримка до ±400 В пікового сигналу, автоматичний захист від перевантаження.
🔹 Зручне керування — енкодер, швидкі меню, інтуїтивні клавіші для перемикання режимів та тригера.
🔹 Підтримка 1X/10X щупів — коректна компенсація для різних режимів вимірювання.
🔹 Вбудований скріншот та пам’ять 14 МБ — збереження графіків та подальший перегляд.
🔹 Автономність до 4 годин — акумулятор 1500 мА·год + USB Type-C заряджання 5V/1A.
🔹 Підтримка багатомовного інтерфейсу — EN, DE, PT, JP, ES, KR, RU та ін.
🔹 Ідеальний для майстрів, електронників, студентів, сервісних інженерів та мобільних робіт.

Переваги:
✔ 2в1: Осцилограф + генератор сигналів DDS.
✔ Портативний, легкий та автономний.
✔ Висока точність та швидкодія.
✔ Надійний захист до ±400 В.
✔ Зручний IPS дисплей.
✔ Підтримка збереження осцилограм.
✔ Просте керування та навігація меню.

Застосування:
✅ Діагностика електронних схем.
✅ Ремонт побутової та промислової техніки.
✅ Освітні та лабораторні роботи.
✅ Вимірювання сигналів у польових умовах.
✅ Перевірка генераторів, датчиків, модулів.
✅ Налаштування ШІМ, частотних та імпульсних пристроїв.

Опис інтерфейсів:
🔸 Порт живлення: USB Type-C (5V/1A)
🔸 Дисплей: 3.5" IPS 480×320, регульована яскравість
🔸 Керування: енкодери, кнопки функцій, меню швидкого доступу

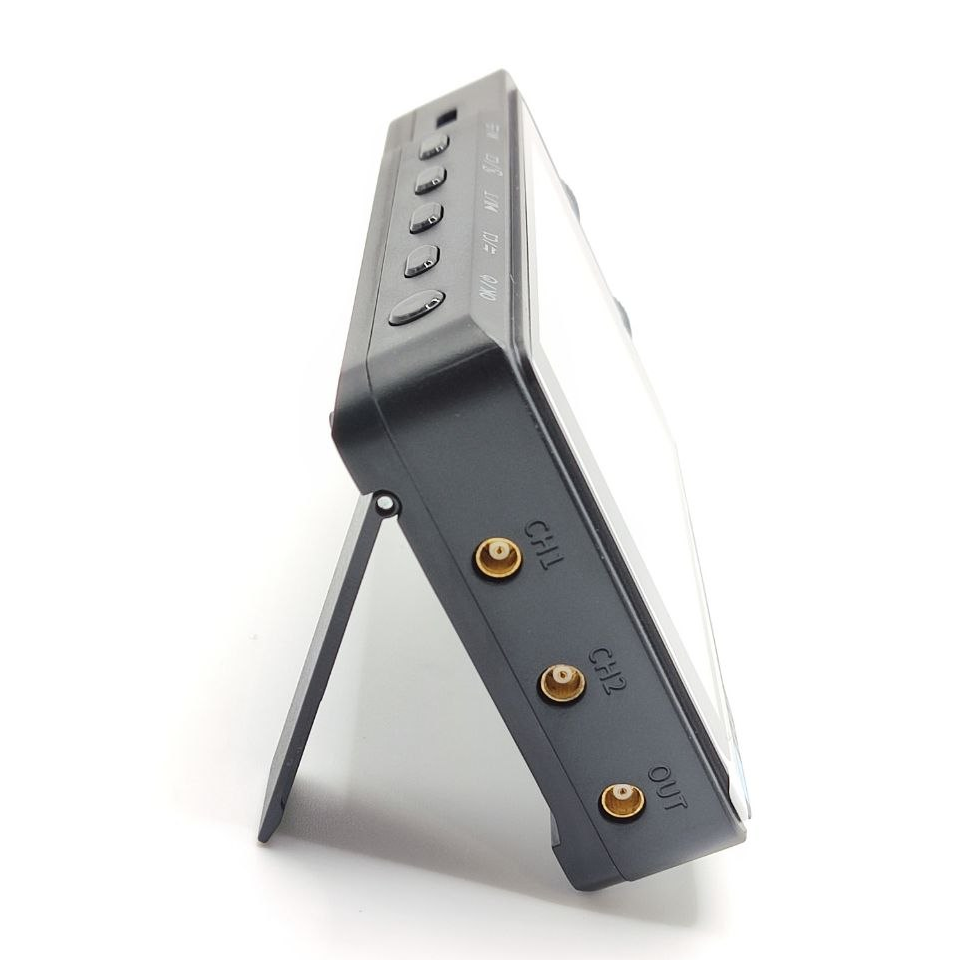

🔸 Входи осцилографа: 2 канали, 1 МΩ, AC/DC, 1X/10X
🔸 Функції: осцилограф 50 МГц, тригер Auto/Normal/Single, DDS 0–50 кГц, збереження форм сигналів
🔸 Акумулятор: 1500 мА·год, до 4 год автономної роботи

Інструкція до використання:
1️⃣ Увімкніть прилад кнопкою живлення.
2️⃣ Оберіть режим: осцилограф або генератор.
3️⃣ Під’єднайте щупи до тестованого сигналу.
4️⃣ Налаштуйте часову базу, вертикальний діапазон і тригер.
5️⃣ Для генератора виберіть тип хвилі та налаштуйте параметри.
6️⃣ За потреби збережіть знімок екрана.
7️⃣ Після завершення вимкніть прилад або під’єднайте до зарядки.

Заходи безпеки:
⚠️ Не перевищуйте пікову напругу ±400 В.
⚠️ Не використовуйте у вологому середовищі.
⚠️ Не допускайте падінь та ударів.
⚠️ Заряджайте лише адаптером 5V/1A.
⚠️ Не розбирайте пристрій самостійно.

Технічні характеристики:
⚙️ Модель: FNIRSI DS215H
⚙️ Дисплей: 3.5" IPS 480×320
⚙️ Живлення: USB Type-C 5V/1A
⚙️ Акумулятор: 1500 мА·год
⚙️ Мови: EN/DE/PT/JP/ES/KR/RU/中文
⚙️ Канали: 2
⚙️ Полоса: 50 МГц
⚙️ Sampling: 250 MS/s
⚙️ Пам’ять: 14 МБ
⚙️ Вхід: 1 MΩ, AC/DC, 1X/10X
⚙️ Часова база: 20 ns/div – 20 s/div
⚙️ Вертикальний діапазон: 10 mV/div – 10 V/div
⚙️ Вхідна напруга: ±400 V peak
⚙️ Генератор: 0–50 kHz, 13 форм, 0.1–3.0 V, 0–100% duty
⚙️ Розміри: ≈66×110×19,5 мм
⚙️ Вага: ≈138 г

📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попередження.

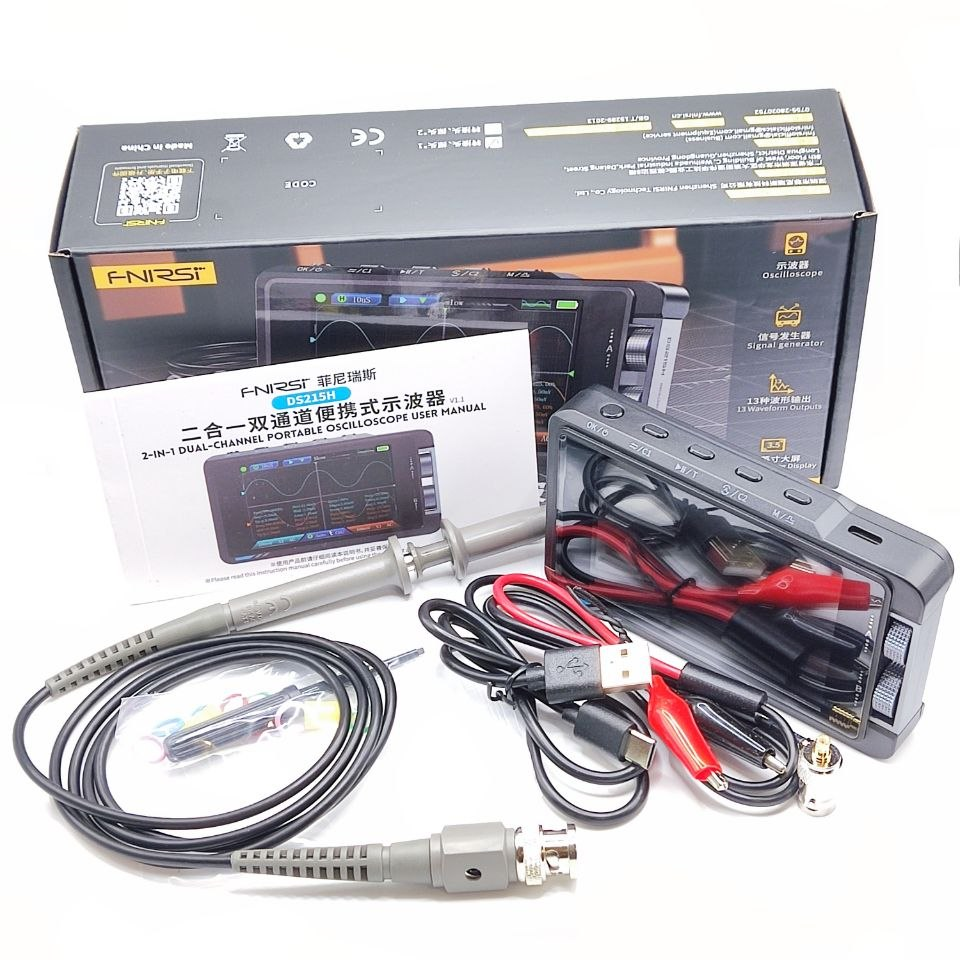

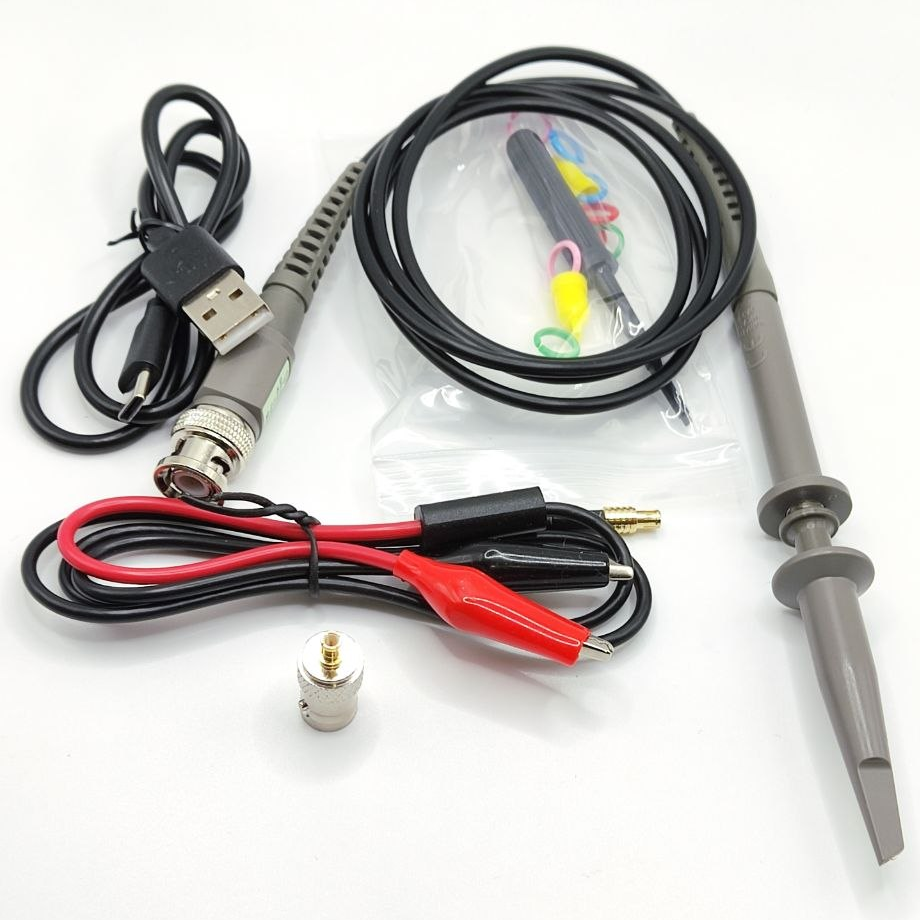

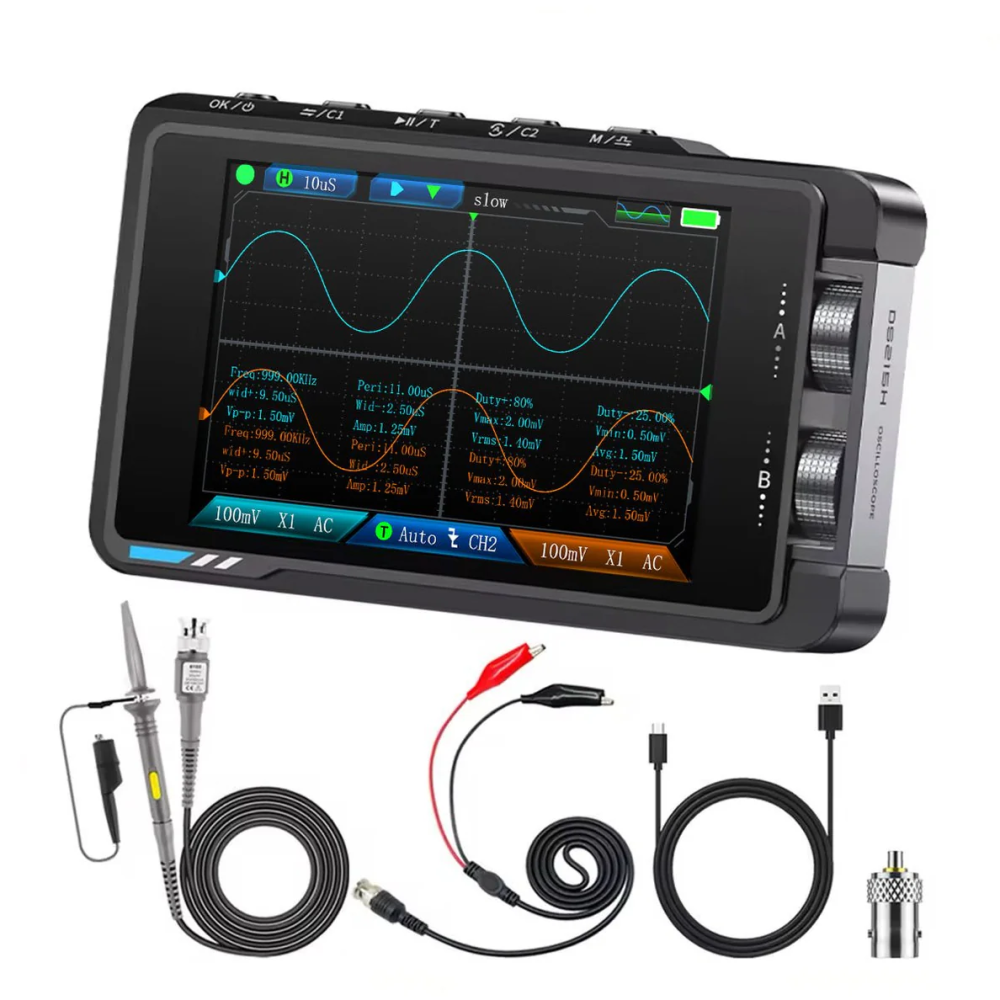

Комплектація:
📦 Осцилограф FNIRSI DS215H
📦 Щуп осцилографічний P6100
📦 Щуп з крокодилами
📦 Перехідник
📦 Кабель USB Type-C
📦 Інструкція користувача

Осцилограф FNIRSI DS215H — це універсальний інструмент для точних вимірювань, налаштування та діагностики, поєднуючи компактність, функціональність та мобільність.
