Радіоконструктор Біжучий вогник на NE555 та CD4017

Ціна за 1 шт.
53.20 грн
В наявності 0 шт.
  • пр. Слобожанський 83/3 (0 шт).
    • Оптом і в роздріб
    Способи оплати Умови повернення Графік роботи
    Товара нема в наявності
    Опис

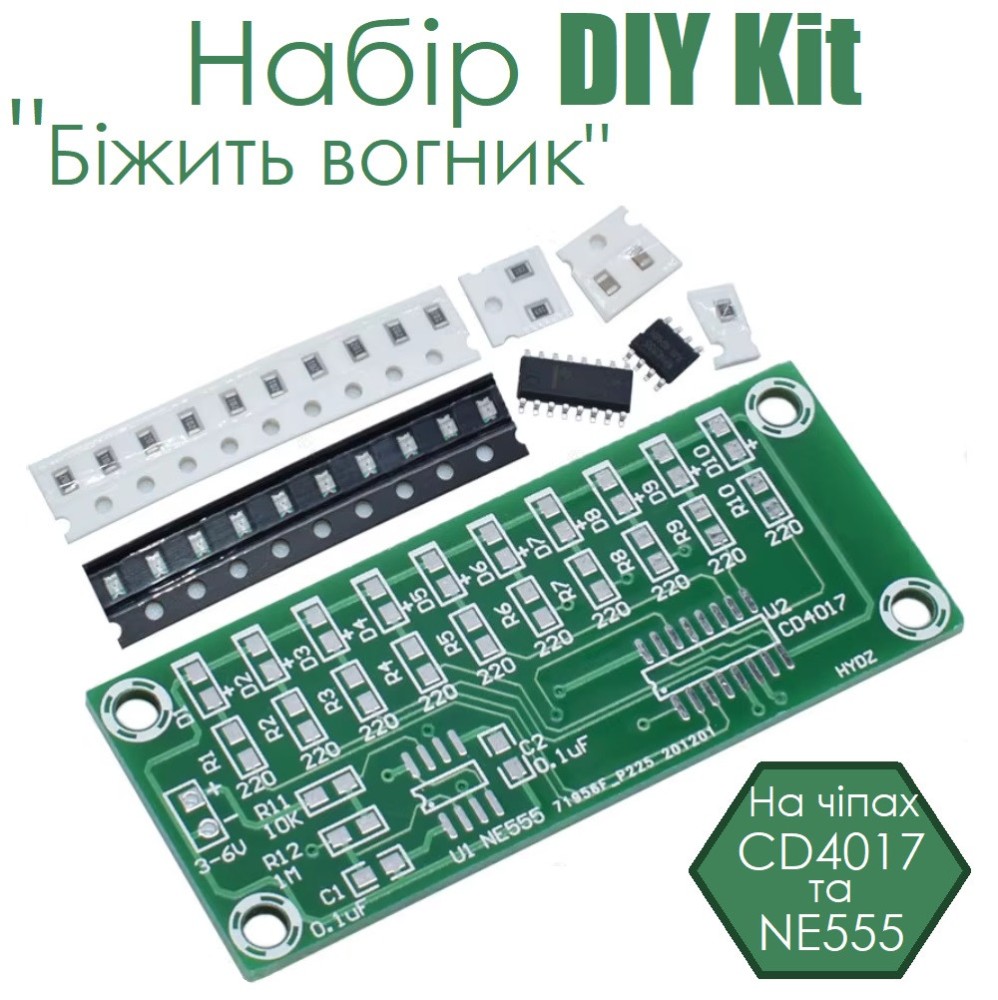

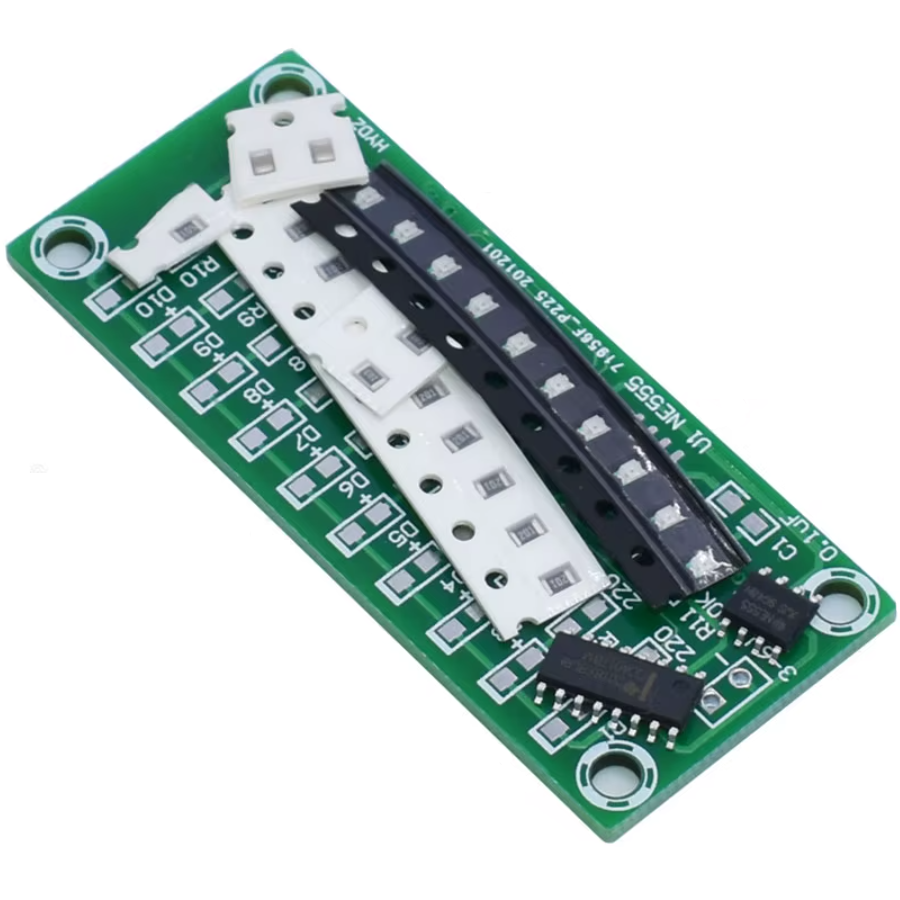

    Набір DIY Kit бігаючий вогник на NE555 і CD4017

    Набір DIY Kit бігаючий вогник – це цікавий і корисний проєкт для радіоаматорів, що дозволяє зібрати схему бігаючого світлодіодного ефекту на основі мікросхем NE555 і CD4017. Завдяки цьому комплекту можна вивчити принцип роботи мультивібратора і десятичного лічильника, а також вдосконалити навички пайки.

    Особливості:

    • Простота у збиранні – всі компоненти легко монтуються на друковану плату.
    • Навчальний проєкт – ідеально підходить для початківців у радіоелектроніці.
    • Гнучке налаштування – регулювання частоти імпульсів через зміну опору R12.

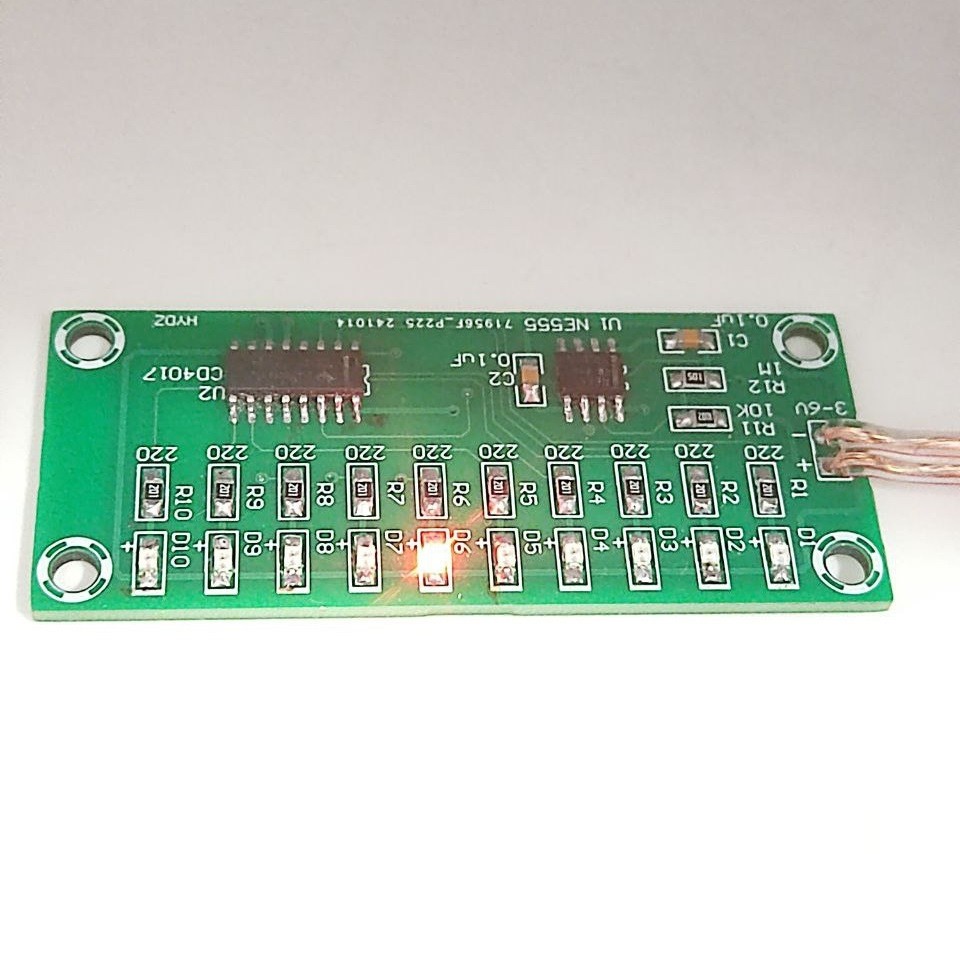

    • Візуальний ефект – світлодіоди загоряються послідовно, створюючи ефект "бігаючого вогника".
    • Низьке енергоспоживання – живлення від 3-5 В дозволяє використовувати звичайний USB-адаптер або батарейний блок.

    Переваги:

    • Дозволяє вивчити роботу мультивібратора та лічильника.
    • Висока стабільність роботи.
    • Компактний розмір плати.
    • Безпечне низьковольтне живлення.

    Застосування:

    • Освітлювальні ефекти.
    • Навчальні цілі для студентів і радіоаматорів.
    • Декоративні та ігрові електронні схеми.

    Принципова електрична схема:

    Принцип роботи:
    Світлодіодний модуль "Вогник що біжить" (CD4017+NE555), складається з мультивібратора, зібраного на NE555, і десяткового лічильника/розподільника імпульсів CD4017. Мультивібратор NE555 при подачі живлення DC5V заряджає конденсатор C1 через резистори R11 і R12. Коли заряд досягає певного рівня, напруга на виводах 2 та 6 NE555 збільшується. Якщо напруга на цих висновках підвищується до 2/3 Vcc (2/3 × 5V), вихід на виводі NE555 3 стає низьким. Висновок 7 NE555 переходить у стан низького опору по відношенню до землі, електролітичний конденсатор C1 розряджається через потенціометр і виведення 7 NE555 на землю. Коли напруга на висновках 2 і 6 NE555 падає нижче 1/3 Vcc (1/3 × 5V), вихід на виводі 3 NE555 стає високим, а 7 висновок переходить у стан високого опору до землі.
    Живлення DC5V знову починає заряджати електролітичний конденсатор C1 через R12 і цикл повторюється. Період коливань можна змінювати, регулюючи опір резистора R12, що впливає швидкість перемикання ламп. Вихідний імпульс з виводу NE555 3 використовується як тактовий сигнал для роботи CD4017. Під впливом тактового імпульсу десятковий лічильник CD4017 починає рахувати. Коли надходить перший імпульс, вихід Q0 стає високим, і світиться світлодіод D1. Потім при спрацьовуванні виходу Q9 світиться світлодіод LED10. Таким чином, здійснюється циклічний виведення сигналів, послідовно запалюючи LED1, LED2 і так далі.
    Важливі зауваження щодо паяння: резистори та конденсатори не мають полярності, але мають бути припаяні відповідно до параметрів. Кінець мікросхеми з круговою міткою повинен відповідати кінцю з виїмкою на платі.

    Технічні характеристики:

    • Напруга живлення: 3-5 В
    • Діапазон робочих температур: -40°C ~ +85°C
    • Мікросхеми: NE555 + CD4017
    • Тип схеми: бігаючий вогник на світлодіодах
    • Розміри: 60 х 25 мм
    • Вага: 6,8 г

    Комплектація:

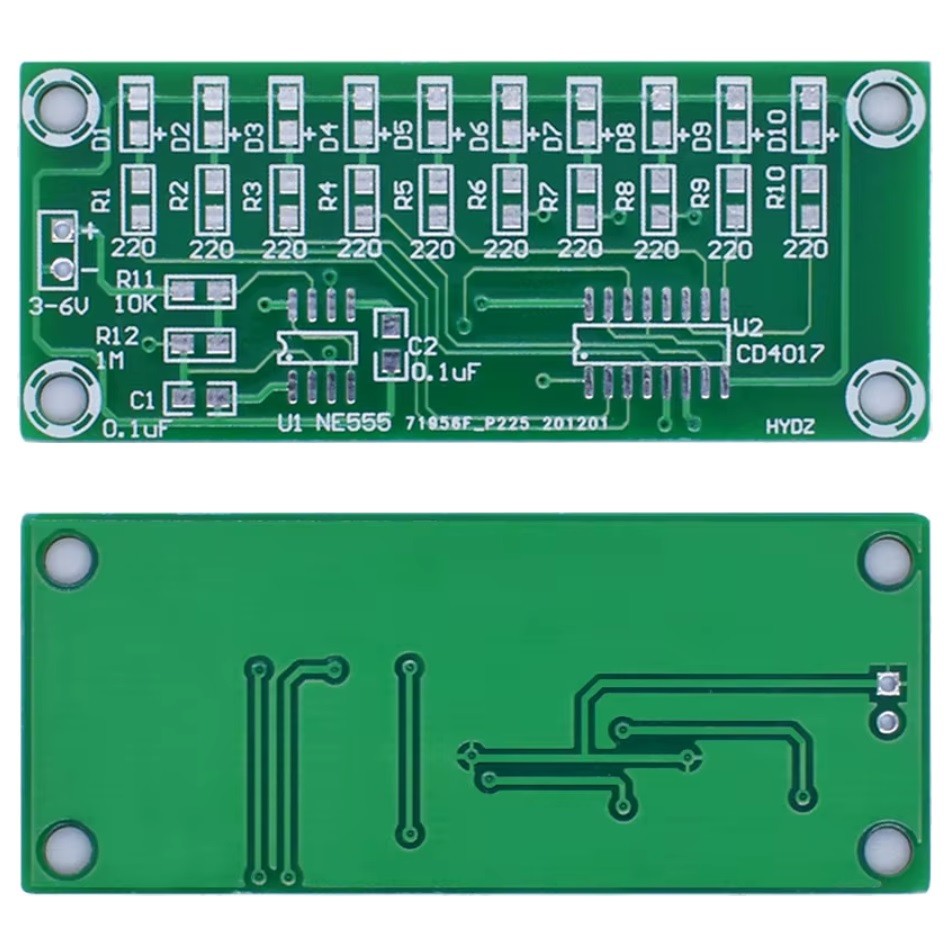

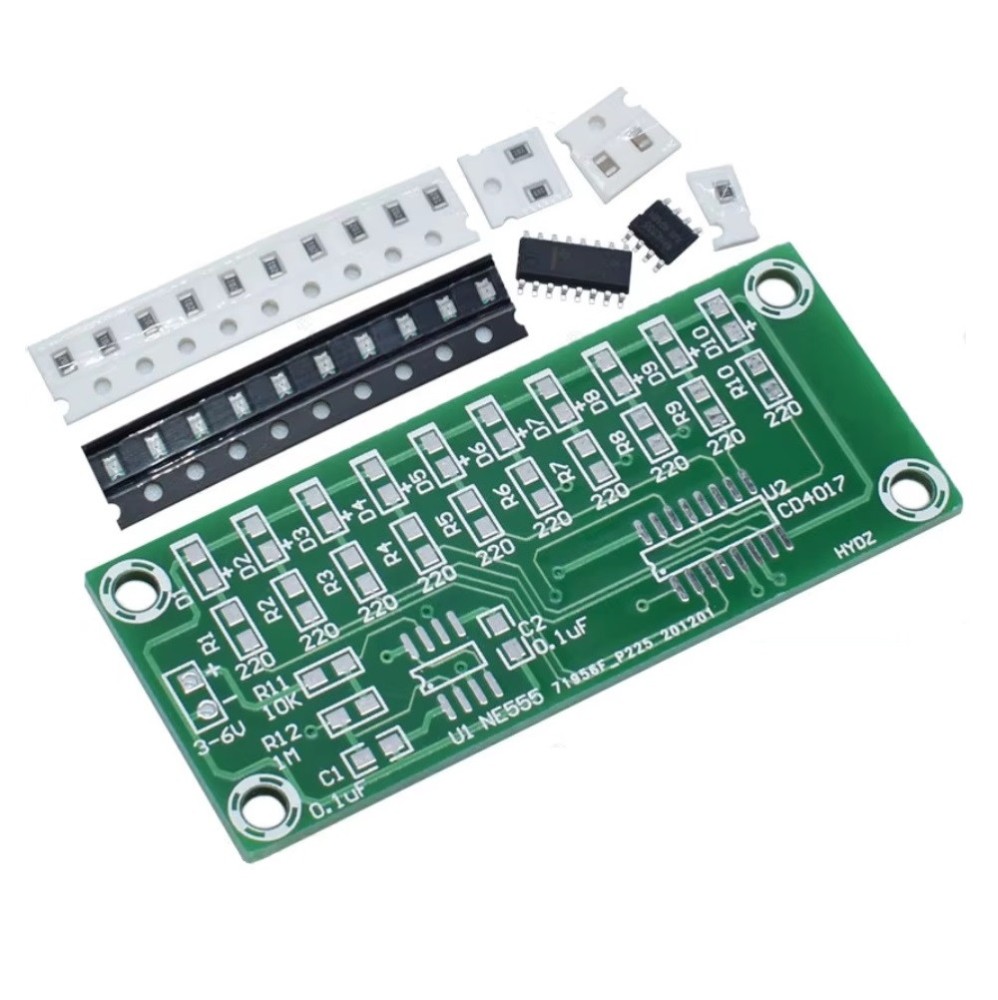

    • Друкована плата
    • Мікросхема NE555
    • Мікросхема CD4017
    • Світлодіоди (10 шт.)
    • Резистори
    • Конденсатори
    • Інструкція

    Набір DIY Kit бігаючий вогник на NE555 і CD4017 – це чудова можливість вивчити основи електроніки та створити власний динамічний світлодіодний ефект.

    Про товар Відгуки

    Характеристики

    Атрибути відсутні

    Відгуки покупців 0
