DC-DC підвищуючий перетворювач з регулюванням XL6009-LED з вольтметром Uin: 3...32V, Uout: 5...35V

Ціна за 1 шт.

100.00 грн

В
                                                                    наявності 93
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (93 шт).

Оптом і в роздріб

Оптові ціни

89.00 грн./шт.

при замовленні від 3 шт.

69.30 грн./шт.

при замовленні від 20 шт.

Способи оплати Умови повернення Графік роботи

Опис

Модуль призначений для регулювання вихідної напруги постійного струму. Особливістю цього модуля є наявність вольтметра. Модуль можна використовувати для конструювання лабораторних блоків живлення, різних джерел живлення, електронних пристроїв, зарядних пристроїв і т.д. Якщо перетворювач напруги постійного струму, що підвищує, використовувати в автомобілі необхідно замінити встановлений підстроювальний резистор на більш потужний.

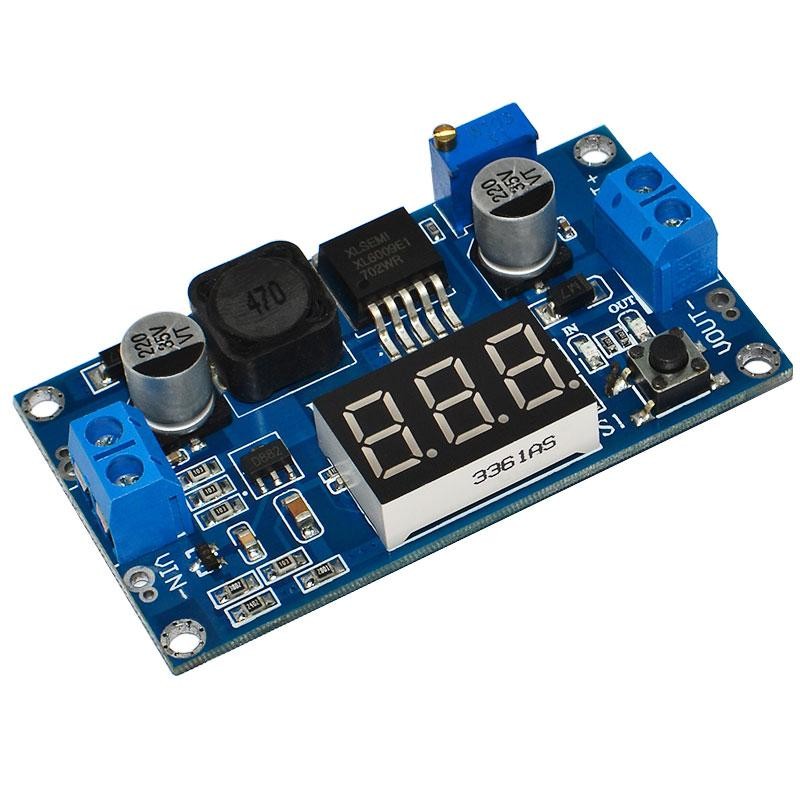

Модуль спроектований на базі мікросхеми XL6009, вольтметра, підстроювального резистора та інших допоміжних компонентів Завдяки вбудованому вольтметру регулювання вихідної напруги стало набагато простіше. Відображається напруга постійного струму зовнішнього джерела живлення за допомогою семисегментного дисплея. Керується вольтметр за допомогою тактової кнопки S1 . Щоб змінити режим напруги вольтметра (вхідна/вихідна напруга) необхідно короткочасно натиснути кнопку S1 . При тривалому утримуванні кнопки вольтметр вимикається. ШИМ-регулятор напруги XL6009має 5 висновків та виконаний у корпусі «TO263-5L». Також мікросхема має захист від перегріву та обмеження робочого струму, але захист від переполюсування не має. Максимальне значення струму навантаження 4 А. Частота перетворення конвертера становить 400 кГц. ККД (коефіцієнт корисної дії) перетворювача становить до 92%. Регулювання вихідної напруги постійного струму конвертера здійснюється за допомогою підстроювального резистора опором 50 кОм. При роботі з силою струму близькою до максимального значення 4 А необхідно встановити додаткове охолодження (радіатор).

Підключається зовнішнє джерело живлення та пристрій до перетворювача напруги за допомогою 2 клемників:

VIN+:	вхідна напруга 3 - 32 В
VIN-:	«земля»
VOUT+:	вихідна напруга 5 - 35 В
VOUT-:	загальний провід пристрою

Також на платі модуля є 2 світлодіоди:

IN:	сигналізує про подачу вхідної напруги
OUT:	сигналізує про подачу вихідної напруги

Подається живлення від блока живлення або іншого зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму становить від 3 до 32, а вихідної напруги від 5 до 35 В. При підключенні зовнішнього джерела живлення необхідно пам'ятати, що значення вхідної напруги повинно бути нижче вихідної напруги.

На платі модуля передбачено 4 отвори для кріплення модуля до плоскої поверхні.

Технічні характеристики перетворювача:

Мікросхема	XL6009
Вхідна напруга,	3 ... 32
Вихідна напруга,	5 ... 35
Частота перетворення, кГц	400
ККД, %	92
Робочий діапазон температур, °C	-40...+125
Розміри модуля, мм	43 х 20 х 10
Вага, г	10
