Код: 24782

DC-DC понижуючий перетворювач з підтримкою QC2.0, QC3.0, вхід 6-32V

Ціна за 1 шт.

50.60 грн

В
                                                                    наявності 44
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (44 шт).

Оптом і в роздріб

Оптові ціни

45.80 грн./шт.

при замовленні від 3 шт.

Способи оплати Умови повернення Графік роботи

Опис

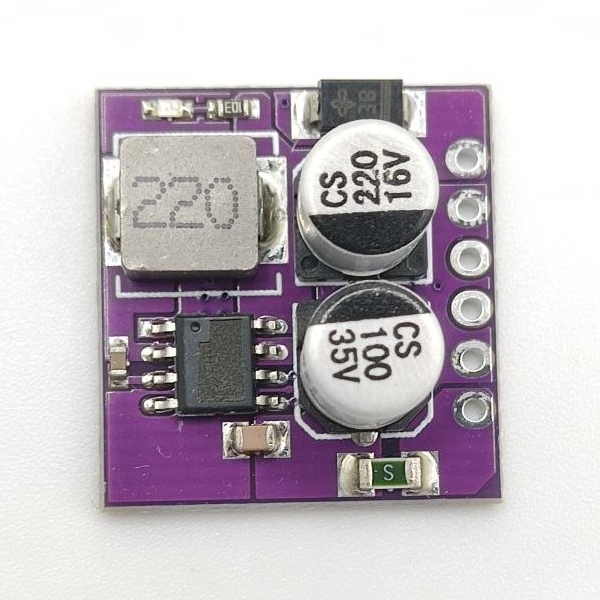

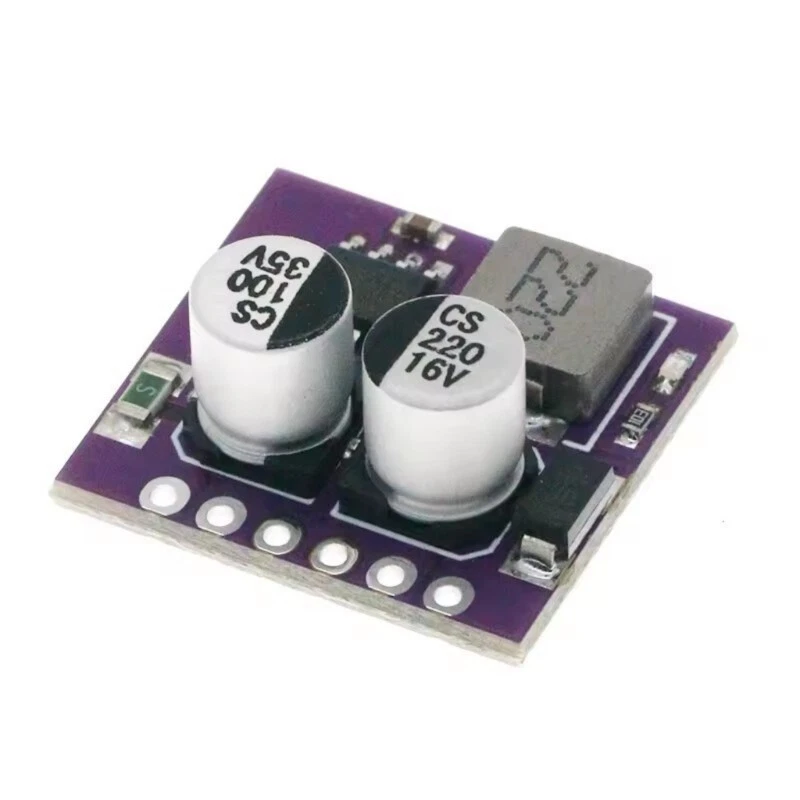

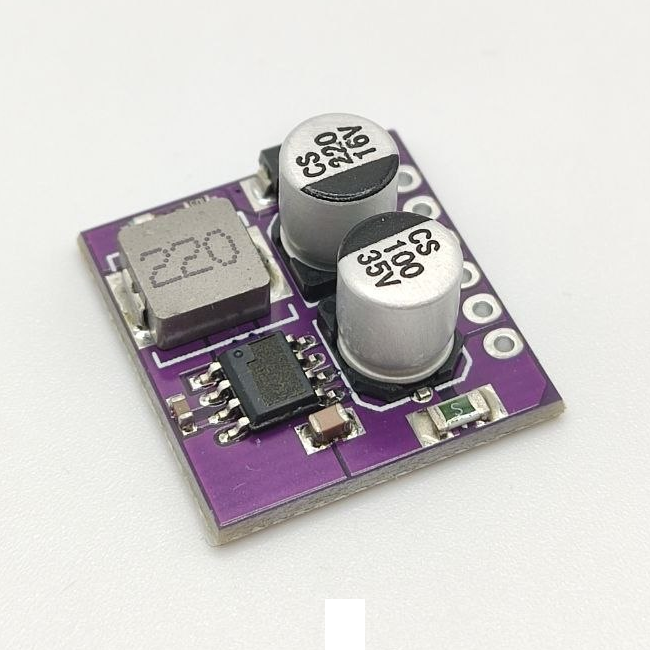

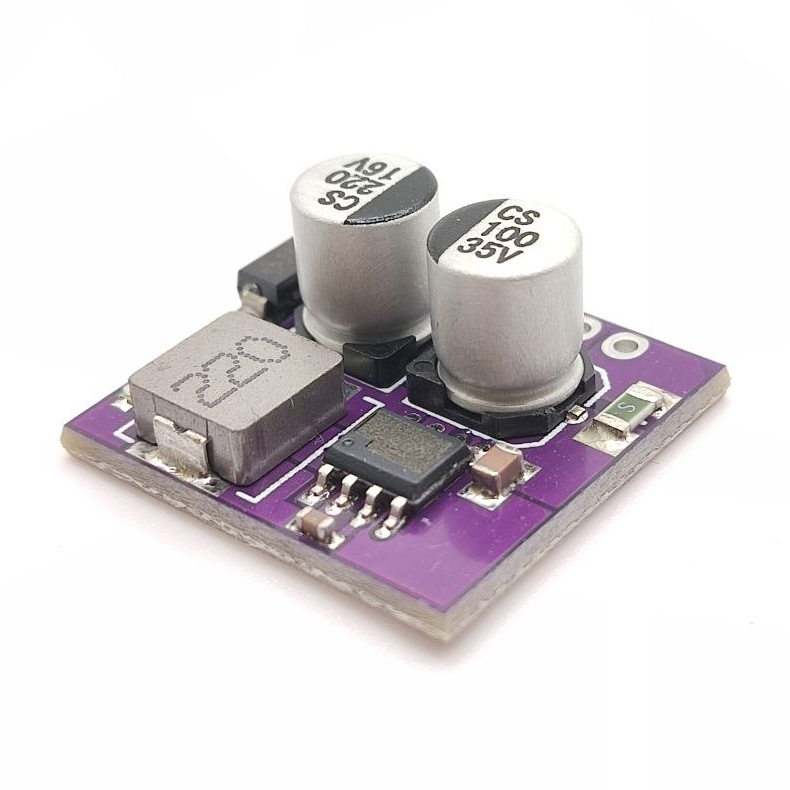

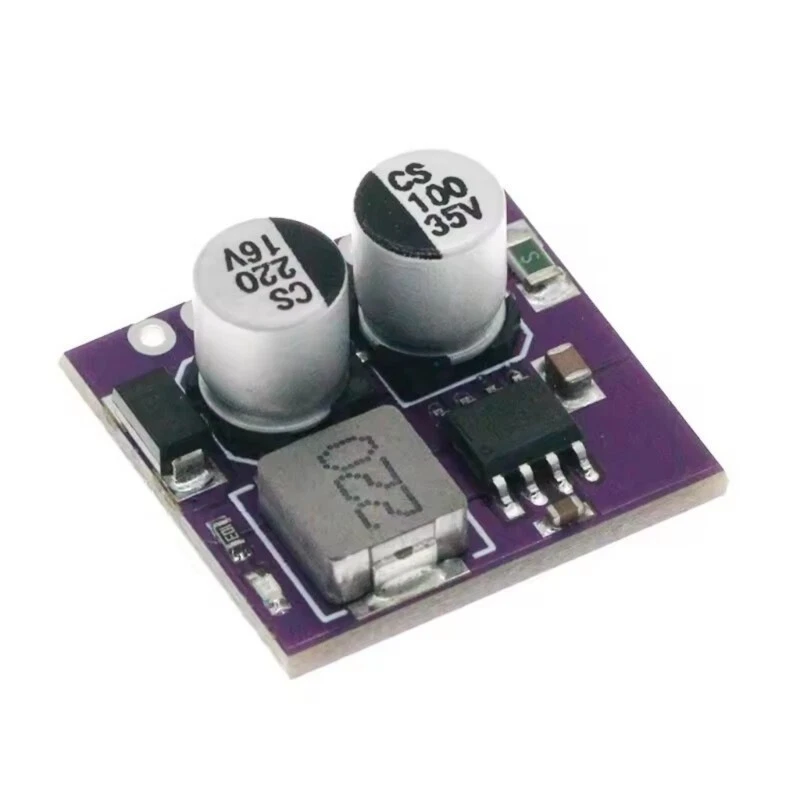

DC-DC понижуючий перетворювач з підтримкою QC2.0, QC3.0, вхід 6-32V

Компактний та високоефективний DC-DC понижуючий перетворювач — це ідеальне рішення для створення сучасних зарядних пристроїв. Завдяки підтримці протоколів швидкої зарядки Quick Charge 2.0 та 3.0, модуль інтелектуально регулює вихідну напругу залежно від потреб вашого гаджета, забезпечуючи максимальну швидкість заряджання при мінімальних втратах енергії.

Особливості

🔹 Інтелектуальне керування напругою: модуль автоматично розпізнає підключений пристрій і підбирає оптимальну вихідну напругу (5V, 9V або 12V), що гарантує швидку та безпечну зарядку для смартфонів, планшетів та інших девайсів.
🔹 Висока ефективність перетворення: завдяки сучасній схемотехніці на базі якісної друкованої плати (PCB), ККД пристрою становить від 90% до 97%, що мінімізує нагрівання навіть при інтенсивному використанні.
🔹 Комплексна система захисту: пристрій оснащений механізмами захисту від перевантаження по струму та стрибків напруги, що забезпечує довговічність як самого модуля, так і підключеної до нього електроніки.
🔹 Ультракомпактний розмір: габарити плати складають всього 21.5x20 мм, що дозволяє легко інтегрувати її в обмежений простір автомобільних панелей, переносних корпусів або DIY-проектів.

Переваги

✔ Підтримка стандартів швидкої зарядки QC 2.0 та QC 3.0.
✔ Широкий діапазон вхідної напруги від 6V до 32V.
✔ Високий ККД перетворення (до 97%).
✔ Наявність LED-індикатора статусу роботи.
✔ Надійна стабілізація вихідних параметрів.

Застосування

✅ Створення автомобільних зарядних пристроїв.
✅ Побудова домашніх зарядних станцій на кілька портів.
✅ DIY-проекти та джерела живлення для польових умов.
✅ Модернізація павербанків та портативних акумуляторів.

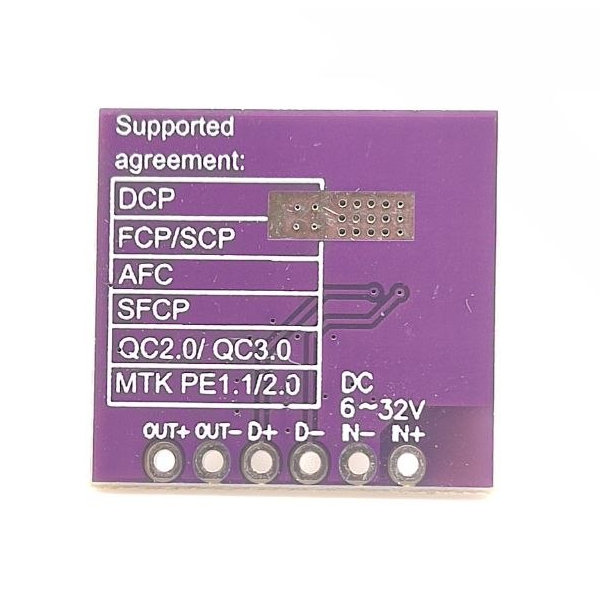

Опис інтерфейсів

🔸 IN+ / IN-: вхідні контакти для підключення живлення (6-32V).
🔸 D+ / D-: контакти для підключення ліній передачі даних (необхідні для активації протоколів швидкої зарядки).
🔸 OUT+ / OUT-: вихідні контакти стабілізованої напруги до споживача.
🔸 LED індикатор: сигналізує про наявність живлення та активний стан модуля
🔸 Контролер QC: вбудована мікросхема для автоматичного узгодження протоколів швидкої зарядки.

Інструкція до використання

1️⃣ Припаяйте вхідні дроти від джерела живлення до контактів IN+ та IN-, дотримуючись полярності.
2️⃣ Переконайтеся, що напруга на вході знаходиться в межах допустимих 6-32V.
3️⃣ Припаяйте вихідні дроти до контактів OUT+ та OUT-, а сигнальні лінії пристрою до D+ та D-.
4️⃣ Після подачі живлення LED індикатор засвітиться, вказуючи на працездатність модуля.
5️⃣ Модуль автоматично встановить потрібний режим зарядки (звичайний або QC). Проконтролюйте процес зарядки підключеного пристрою.

Заходи безпеки

⚠️ Не допускайте переполюсовки на вході (плутання + та -), це призведе до виходу модуля з ладу.
⚠️ Робота з напругою понад 32V призведе до миттєвого виходу модуля з ладу.
⚠️ Уникайте замикання між контактами під час пайки та експлуатації.
⚠️ При тривалій роботі на високій потужності забезпечте модулю природну вентиляцію.

Технічні характеристики

⚙️ Вхідна напруга: 6-32V DC
⚙️ Вихідна напруга: 5V за замовчуванням (автоматичне регулювання 3-12V при QC)
⚙️ Підтримка протоколів: QC 2.0, QC 3.0
⚙️ Ефективність перетворення (ККД): 90-97%
⚙️ Матеріал плати: PCB
⚙️ Розмір: 21.5 x 20 мм

📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.

Комплектація

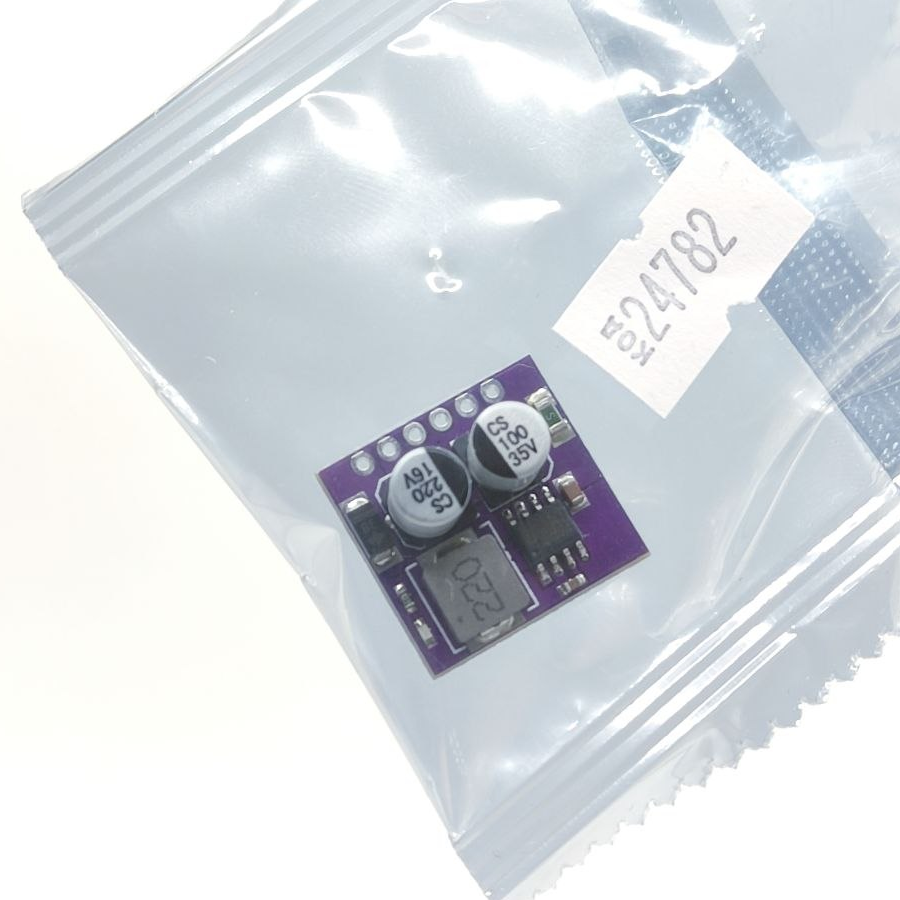

📦 Модуль зарядки DC-DC з QC 3.0 — 1 шт.

Цей перетворювач є компактним та надійним рішенням для тих, кому потрібна швидка та безпечна зарядка гаджетів у будь-яких умовах — від автомобіля до саморобних портативних систем живлення.
