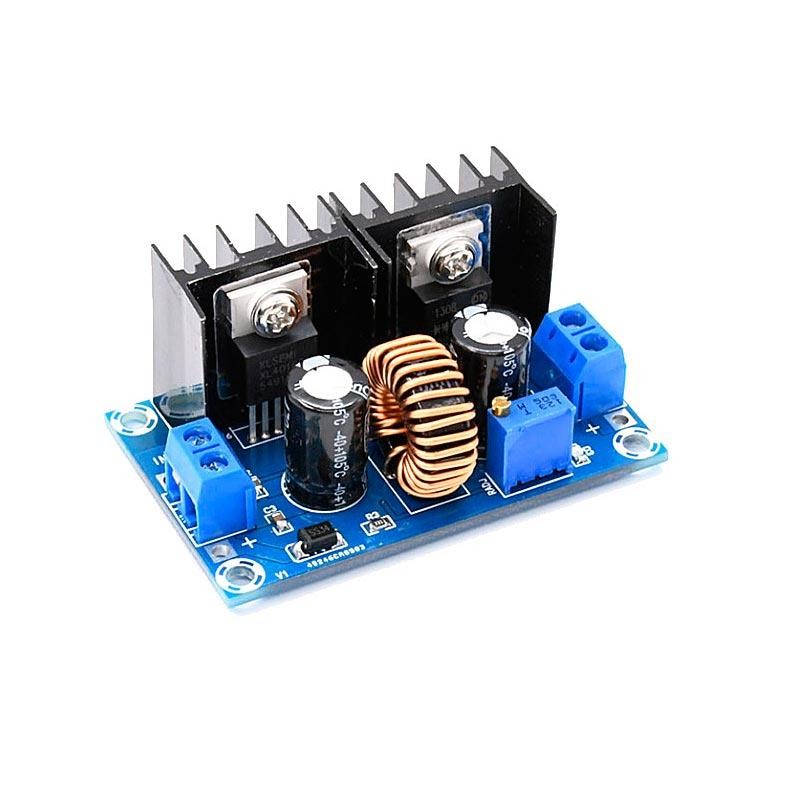

DC-DC понижуючий перетворювач XL4016E1 Uin 4-40V, Uout 1.25-36V, 8A, 180KHz

Ціна за 1 шт.

168.20 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Даний модуль є потужним понижувальним DC-DC перетворювачем, принцип роботи якого полягає в зміні напруги на вихідному клемнику. Регулювання вихідної напруги модуля здійснюється за допомогою потенціометра. Модуль можна застосовувати у конструюванні блоку живлення, зарядного пристрою тощо. Також можна використовувати як зарядний пристрій.

Плата конвертера напруги постійного струму спроектована на базі потужного ШИМ контролера XL4016. Мікросхема має 5 висновків та виконана в корпусі «TO220-5». Як охолодження мікросхеми використовується ізольований радіатор. Модуль має захист від КЗ (короткого замикання) та перегріву (автоматично відключає висновок при досягненні 150 °C). ККД (коефіцієнт корисної дії) перетворювача становить 93%.

Плата модуля не має захисту від переполюсування. Як захист від переполюсування можна встановити до вхідного клему діод або діодний міст.

Плата має 2 гвинтові клемники, відповідно 4 висновки:

IN+:	вхідна напруга живлення 4 – 40 В
IN-:	«земля»
OUT+:	вихідна напруга живлення 1,25 - 36 В
OUT-:	«земля»

Полярність підключення клемників відображається на платі модуля.

Подається живлення на вхідний клемник гвинтовий перетворювача від зовнішнього джерела живлення. Діапазон вхідної напруги живлення становить від 4 до 40 В, а вихідної напруги від 1,25 до 36 В. Граничний струм навантаження становить 8 А. При такому струмі рекомендується замінити встановлене тепловідведення мікросхеми більш потужним.

Технічні характеристики модуля:

Мікросхема	XL4016
Вхідна напруга,	4 ... 40
Вихідна напруга,	1,25...36
Максимальний струм навантаження, А	8
Частота перемикання, КГц	180
ККД, %	93
Робоча температура, °C	-40 ... 125
Розміри модуля, мм	61 x 40 x 28
