Код: 24362

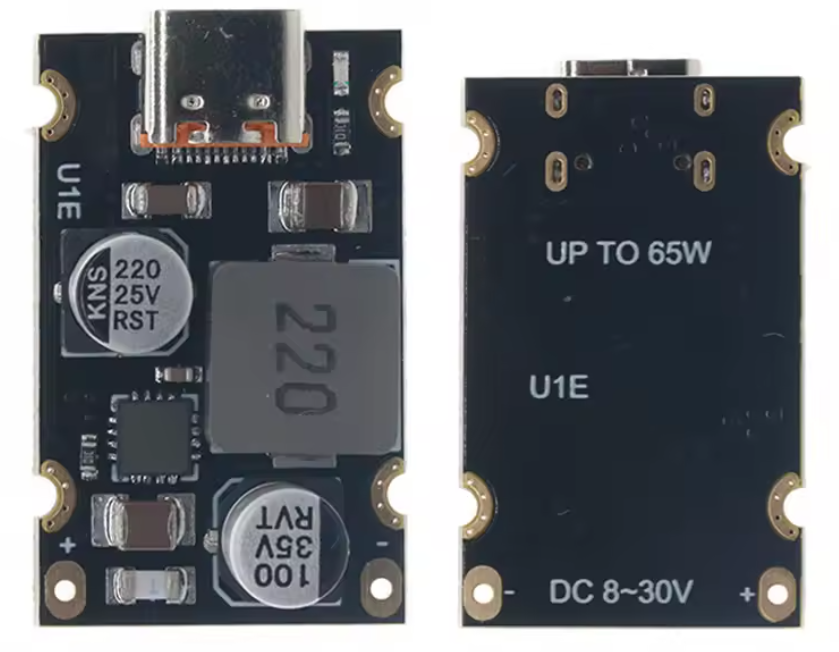

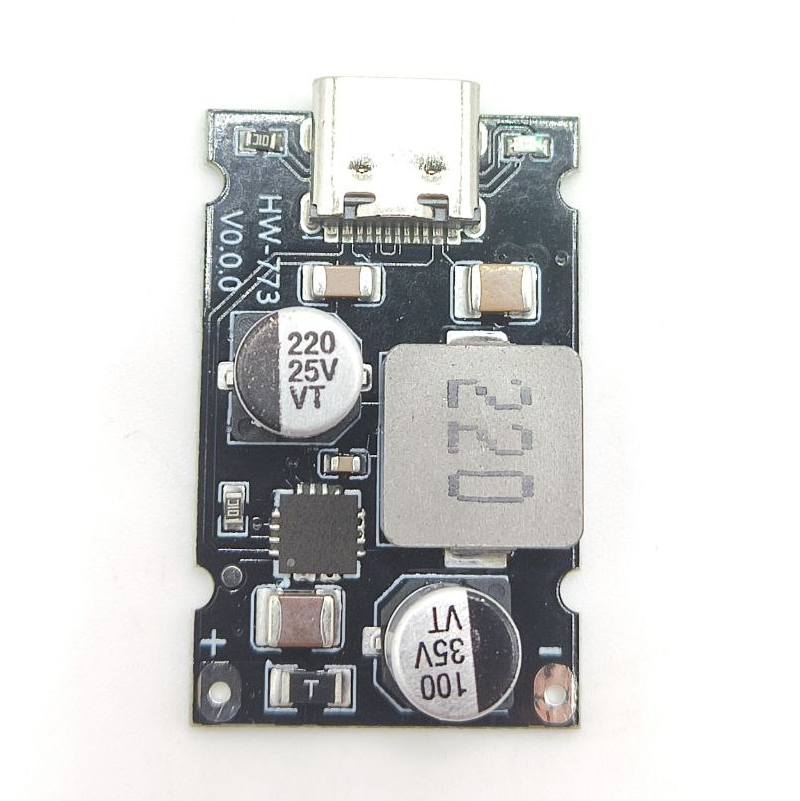

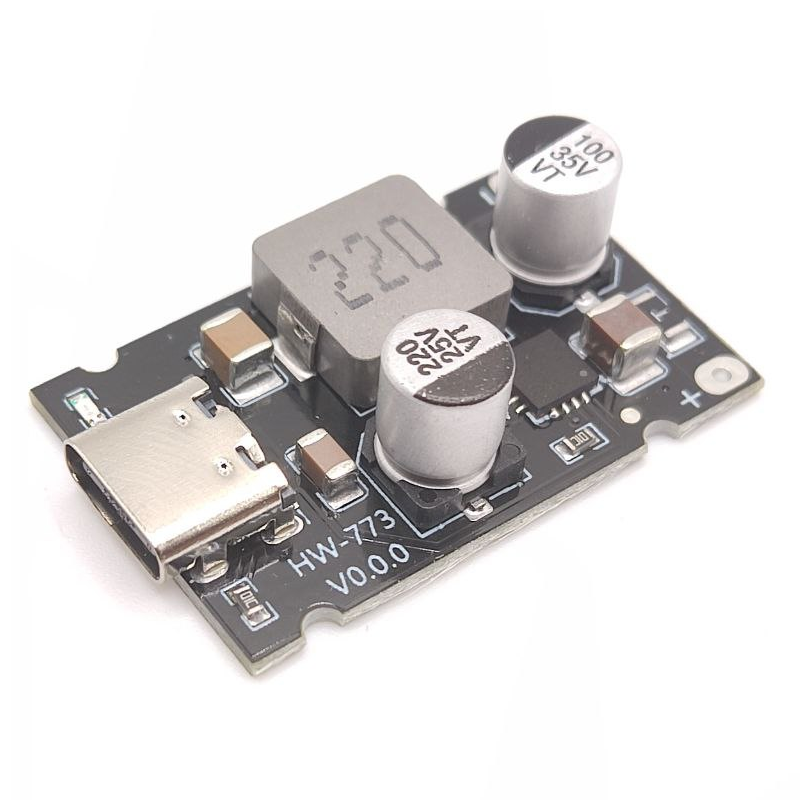

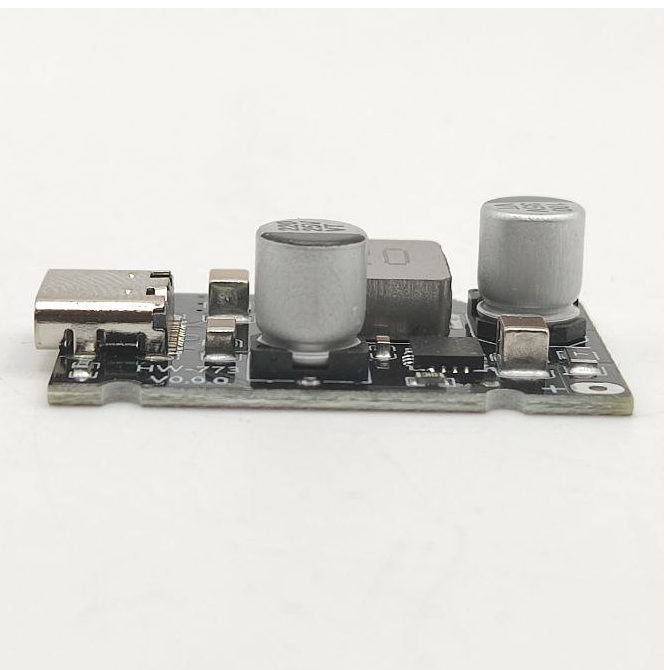

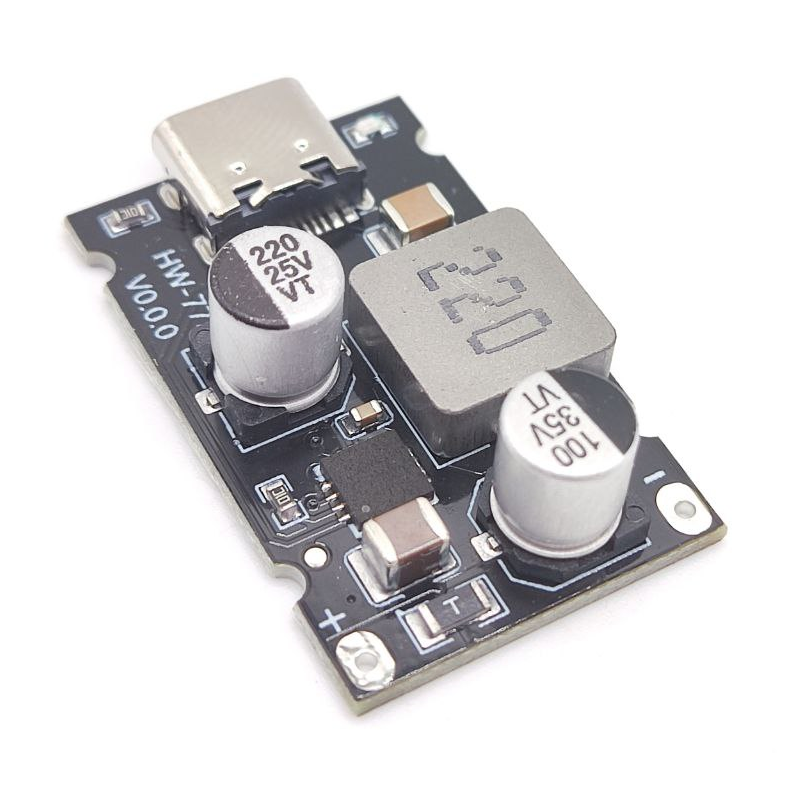

Модуль швидкої зарядки PD65W з інтерфейсом USB Type-C підтримує PD3.1 QC3.0 SCP PPS
Ціна за 1 шт.
84.70
грн
В
наявності 100
шт.
Оптом і в роздріб
Оптові ціни
74.70
грн./шт.
при замовленні від
5
шт.
Опис
Модуль швидкої зарядки PD65W з інтерфейсом USB Type-C підтримує PD3.1 QC3.0 SCP PPS
Модуль PD65W — це високопродуктивний DC-DC перетворювач, який підтримує більшість сучасних протоколів швидкої зарядки: PD3.1 (PPS), QC3.0, SCP, AFC, FCP, PE+, тощо. При живленні від джерела 8–30 V він автоматично визначає підключений пристрій і забезпечує оптимальну напругу до 20 V / 3.25 A із потужністю до 65 Вт. Ідеально підходить для створення швидких зарядних станцій, лабораторних блоків живлення, автомобільних або портативних зарядних пристроїв.
Особливості:
🔹 Підтримка найновіших стандартів швидкої зарядки: PD3.1 (PPS), QC3.0, SCP, FCP, AFC, PE+, Apple 2.4A, BC1.2.
🔹 Висока ефективність перетворення — до 97%, що мінімізує теплові втрати.
🔹 Широкий діапазон вхідної напруги — DC 8–30 V, що дозволяє використовувати модуль у різних системах живлення.
🔹 Автоматичне визначення типу підключеного пристрою та встановлення необхідного режиму швидкої зарядки.
🔹 Захисти: від перевищення/зниження вхідної напруги, перевантаження по струму, короткого замикання, перегріву.
🔹 Сумісність із ноутбуками, смартфонами, планшетами та іншими пристроями, що підтримують PD або QC.
🔹 Компактні розміри — усього 33,3×20×9 мм, що дозволяє легко інтегрувати модуль у будь-який корпус.
Переваги:
✔ Універсальна підтримка більшості швидкісних протоколів зарядки.
✔ Висока стабільність вихідної напруги навіть при змінному навантаженні.
✔ Підтримка зарядки ноутбуків потужністю до 65 Вт.
✔ Низький рівень пульсацій — менше 200 мВ.
✔ Мінімальний споживаний струм без навантаження (<3 мА).
✔ Надійна система багаторівневого захисту.
Застосування:
✅ Створення швидких зарядних станцій PD / QC.
✅ Живлення ноутбуків, планшетів, телефонів та інших USB-C пристроїв.
✅ Використання в автомобільних адаптерах живлення.
✅ Лабораторні джерела живлення та DIY-проєкти.
Опис інтерфейсів:

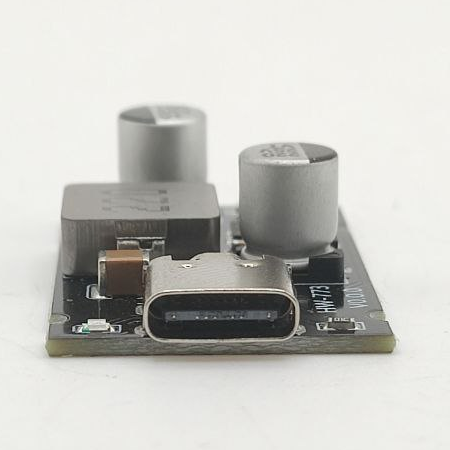

🔸 TYPE-C (OUT) — вихідний порт для підключення пристроїв, що підтримують PD / QC / SCP / PPS.

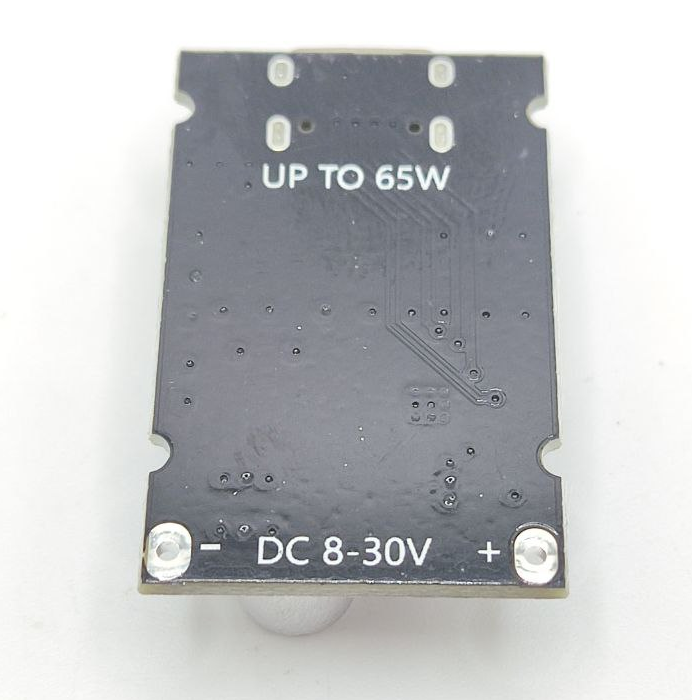

🔸 VIN+ / VIN− — вхід живлення постійного струму (8–30 V).
🔸 Плата не має регулювання вручну — вибір режиму зарядки відбувається автоматично.
Інструкція до використання:
1️⃣ Підключіть джерело живлення (8–30 V) до контактів VIN+ / VIN−.
2️⃣ Під’єднайте сумісний пристрій до виходу Type-C.
3️⃣ Модуль автоматично визначить протокол зарядки (PD3.1, QC3.0, SCP тощо).
4️⃣ Для стабільного запуску при живленні від адаптера 20–24 V рекомендується спочатку подати живлення на модуль, потім підключати пристрій.
5️⃣ При тривалому навантаженні забезпечте належне охолодження модуля.
Заходи безпеки:
⚠️ Не перевищуйте максимальну вхідну напругу 30 V.
⚠️ Забезпечте належне охолодження при роботі на потужностях понад 45 Вт.
⚠️ Не підключайте модуль до джерел живлення з нестабільною напругою.
⚠️ Не допускайте короткого замикання на виході Type-C.
⚠️ Не використовуйте модуль для підвищення напруги — він працює лише як понижуючий (buck).
Технічні характеристики:
⚙️ Вхідна напруга: DC 8–30 V
⚙️ Вихідна напруга: 3.3–21 V (автоматична, залежно від пристрою)
⚙️ Вихідна потужність: до 65 Вт
⚙️ Максимальний струм: 20 V / 3.25 A
⚙️ Підтримувані протоколи: PD3.1 (PPS), PD2.0, QC2.0/3.0, SCP, FCP, AFC, PE+ 1.1/2.0, Apple 2.4A, BC1.2
⚙️ ККД перетворення: 92–97 %
⚙️ Пульсації вихідної напруги: < 200 мВ
⚙️ Струм споживання без навантаження: < 3 мА
⚙️ Захисти: від перенапруги, заниженої напруги, перевантаження, короткого замикання, перегріву
⚙️ Розмір плати: 32 × 20 мм
📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.
Комплектація:

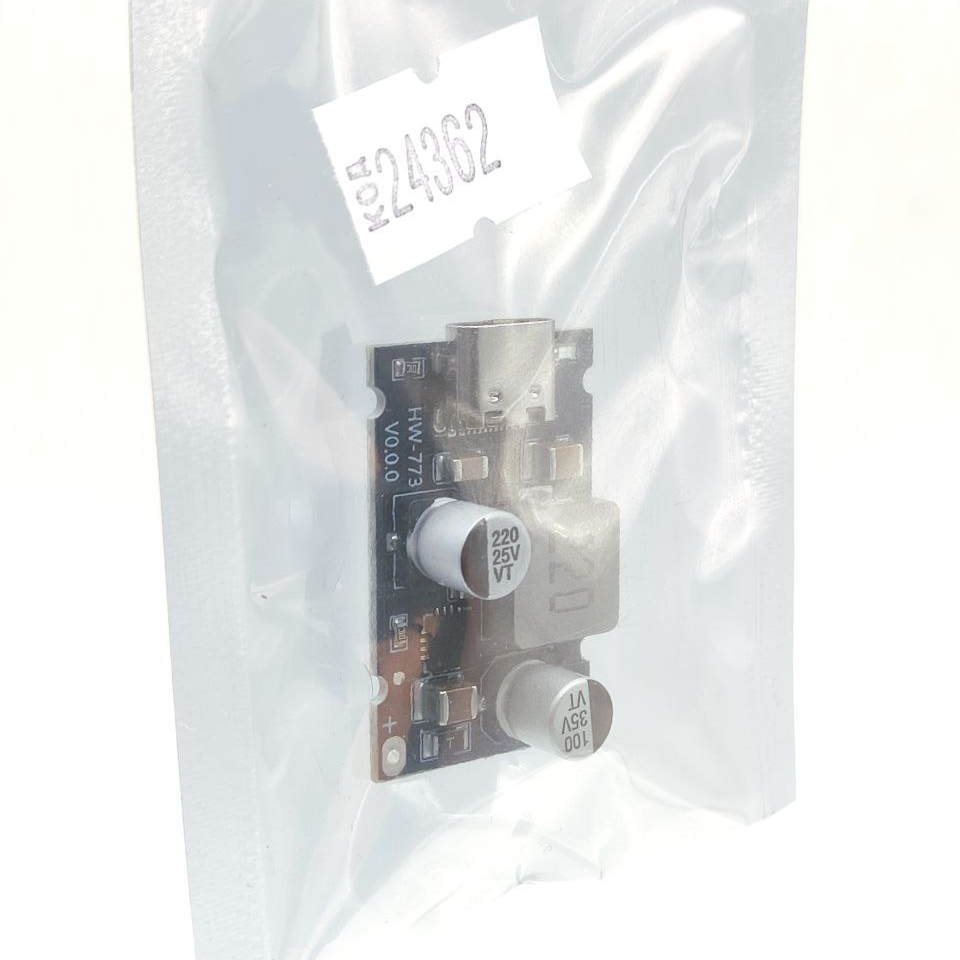

📦 Модуль швидкої зарядки PD65W — 1 шт.
Модуль PD65W — це універсальне рішення для реалізації систем швидкої зарядки потужністю до 65 Вт із підтримкою всіх основних протоколів. Його компактність, стабільність і комплексний захист роблять його ідеальним для використання у професійних і аматорських електронних проєктах.
