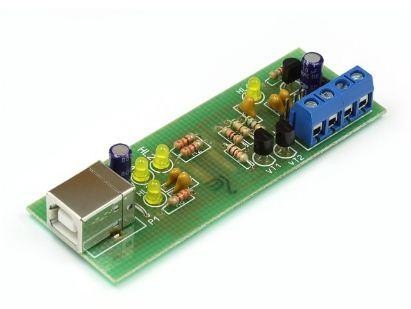

Радіоконструктор Автомобільний USB K-L-line адаптер К226

Ціна за 1 шт.

262.90 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Требуется SMD пайка для некоторых элементов

Область применения

Данный конструктор позволит собрать устройство, предназначенное для подключения персонального компьютера (PC) к диагностическому каналу (К или L -линии) електронного блока управления (ЭБУ) автомобиля с целью диагностики и управления его функциями. Обмен данными персонального компьютера с диагностической шиной автомобиля производится по интерфейсу ISO-9141.

Технические характеристики

Напряжение питание, В: 5 (от разъема USB).
Ток потребления, мА: 20.
Поддерживаемые интерфейсы:- K-line (ISO-9141),- L-line (ALDL).

Работа схемы

Адаптер подключается к ПК по USB шине, питание осуществляется от USB-порта. Модуль конвертера USB-UART построен на FTDI FT232RL. Для контроля подключения к USB-порту на плате предусмотрен светодиодный индикатор HL3. Для индикации обмена по последовательному порту встроены светодиодные индикаторы RX и TX сигналов HL1 и HL2. Для контроля подключения к бортовой сети автомобиля встроен светодиодный индикатор HL4. Микросхема D2 (L9637D) выполняет всю работу по обмену с ЭБУ автомобиля. Адаптер позволяет подключаться к блокам управления как с 12V, так и с 5V шиной, для этого в адаптер встроен стабилизатор на 5V - микросхема D3. Для выбора напряжения шины предусмотрен разъем J3. Для работы с конкретным типом ЭБУ не обходимо правильно установить переключатель выбора напряжения шины обмена данными. Устройство в наладке не нуждается, и как правило начинает работать сразу. В начале необходимо выполнить установку драйверов, а затем, загрузив диагностическую программу, проверить по работе индикаторных светодиодов «попытку» обмена данными. Осциллографом или любым пробником можно проверить наличие импульсов на K- и L- линиях.

Драйвера для виртуального COM-порта можно загрузить с сайта производителя: http://www.ftdichip.com/Products/ICs/FT232R.htm

Для диагностики автомобиля необходимы диагностические программы, а также знания по работе сдиагностическим оборудованием. Вот некоторые ссылки по работе с данными программами, а также сами программы: http://chiptuner.ru

http://auto-diag.com.ua

http://renault-club.by

http://lanos.com.ua

http://autodiag.narod.ru

http://www.diakom.ru

http://wiki.ross-tech.com/wiki/index.php/Main_Page
