Код: 06016

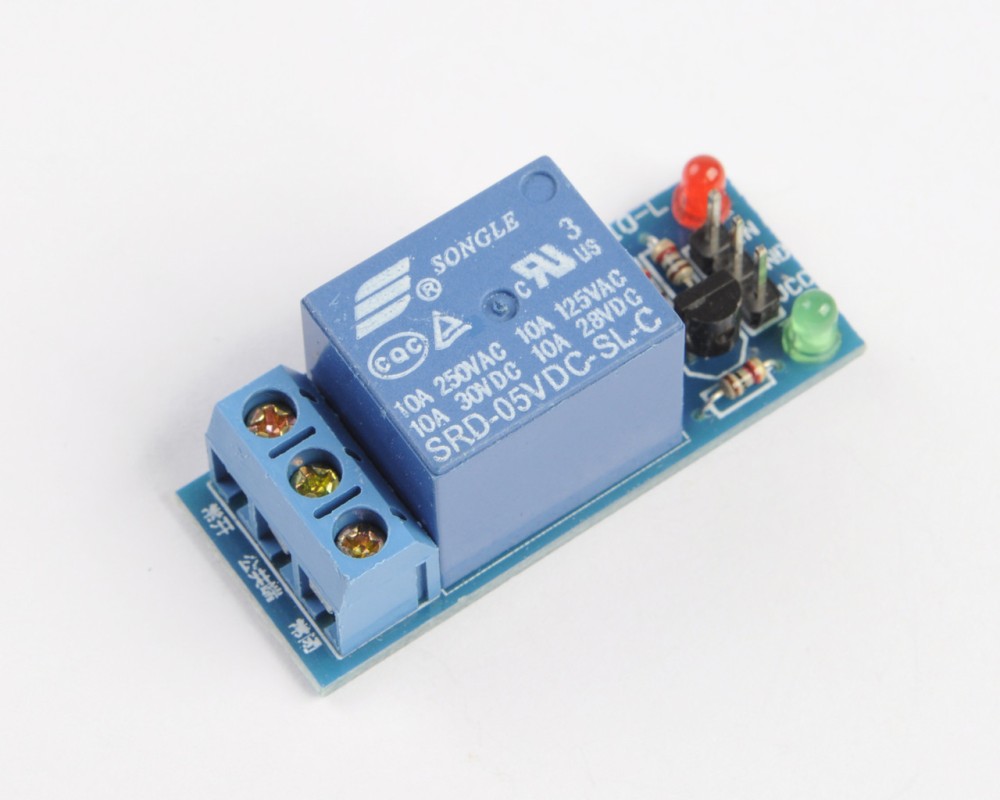

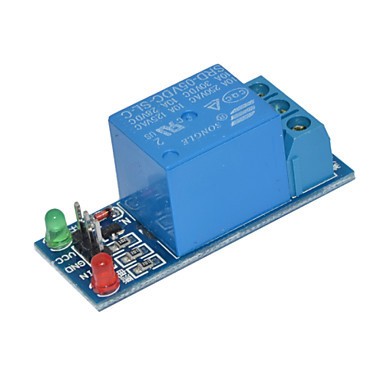

1-канальний модуль реле для Arduino 5V
Ціна за 1 шт.
28.30
грн
В
наявності 0
шт.
Оптом і в роздріб
Товара нема в наявності
Опис
Опис:
1-канальний модуль реле 5V для Arduino PIC ARM AVR використовується для керування різними приладами з великим вхідним струмом.
Для використання релейного модуля до нього потрібно підключити комутоване пристрій. Потім потрібно підключити живлення 5В до висновків VCC і GND модуля. Потім до керуючого висновку lN релейного модуля потрібно підключити мікроконтролер, комп'ютер або інший керуючий пристрій і приступати до роботи.
Управління модулем здійснюється за допомогою мікроконтролера, комп'ютера або іншого мікропроцесорного керуючого пристрою. На платі модуля є два світлодіоди ― червоний і зелений. Червоний світлодіод горить, коли до модулю підключено харчування. Зелений світлодіод горить, коли на модуль подається керуючий сигнал і/або реле замкнуто.
Релейний модуль має два набору контактів – для підключення керуючого пристрою (мікроконтролера, комп'ютера) і для підключення комутованих пристроїв:
- для підключення релейного модуля до керуючого пристрою і харчування використовується колодка з трьох штирьових контактів. Контакти GND і VCC для підключення живлення 5 В постійного струму, контакти lN і GND для підключення керуючого сигналу. Керуючий сигнал для даного реле 5 В постійного струму;
- для підключення до реле комутованих пристроїв на платі присутній контакту 3-затиску. На платі вони позначені китайськими кандзі.Якщо дивитися на модуль так, щоб крнтакты живлення і управління були праворуч, то контакти реле в порядку знизу-вгору NC, COM, NO.
Живлення релейного модуля здійснюється або від керуючого пристрою, або від зовнішніх джерел живлення (блоків живлення, батарей).
Характеристики:
робочий струм реле: 15 – 20мА;
керуюча напруга реле 5В;
реле високого струму SRD-05VDC-SL-C AC250V 10A, AC125V 10A, DC30V 10A, DC28V 10A;
стандартний інтерфейс, через який можна керувати релейним модулем за допомогою контролерів Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic або комп'ютера;
габарити: 57 х 18 х 20 мм;
вага: 17 р.
