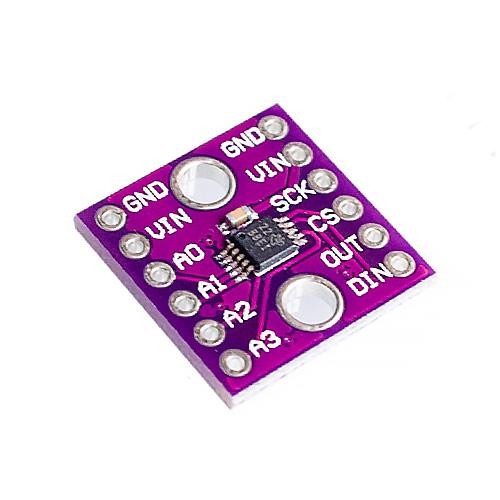

Модуль ADS1118 4-х канальний 16-разрядний АЦП I2C для Arduino

Ціна за 1 шт.

430.00 грн

В
                                                                    наявності 10
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (10 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

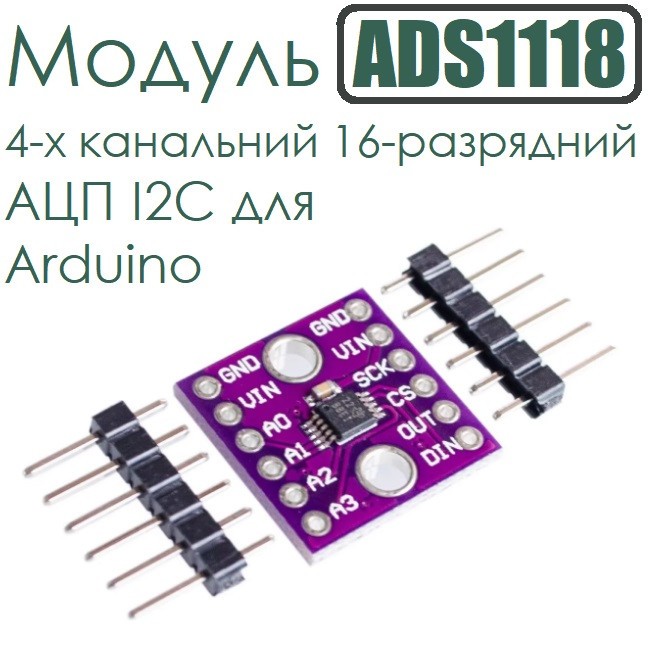

Модуль ADS1118 4-х канальний 16-розрядний АЦП I2C для Arduino

Модуль ADS1118 є високоточним малопотужним 16-бітним аналого-цифровим перетворювачем (АЦП), що надає всі необхідні функції для вимірювання надмалих сигналів сенсорів. Завдяки своїм можливостям та широкому діапазону напруги живлення від 2 В до 5,5 В, ADS1118 ідеально підходить для застосувань з обмеженням у потужності та просторі.

Особливості

Вбудовані компоненти: включає підсилювач з програмованим коефіцієнтом підсилення (PGA), джерело опорної напруги, генератор і високоточний датчик температури.
Висока точність і швидкість: модуль підтримує швидкість передачі даних до 860 вибірок в секунду (SPS) і забезпечує точні вимірювання температури з похибкою менше 1°C.
Широкий діапазон вхідних сигналів: PGA дозволяє використовувати вхідний діапазон від ±256 мВ до ±6,144 В, що підходить для вимірювання як великих, так і малих сигналів.
Мультиплексор і конфігурація входів: підтримує два диференціальних або чотири несиметричних входи, що забезпечує гнучкість у використанні.
Температурний діапазон: працює в діапазоні від -40°C до +125°C, що робить його придатним для промислових умов.
Режими роботи: підтримує безперервний режим перетворення або одноразовий режим з автоматичним вимкненням живлення після перетворення, що знижує споживання енергії у періоди простою.
Компактна безсвинцева упаковка: ADS1118 доступний у корпусах X2QFN-10 або VSSOP-10.

Переваги

Забезпечує точні вимірювання як для малих, так і для великих сигналів.
Компактний розмір і низьке енергоспоживання роблять його ідеальним для портативних пристроїв.
Легко інтегрується в проєкти на Arduino завдяки інтерфейсу SPI.
Підходить для використання у промислових та наукових проєктах з вимогами до високої точності.
Високоточний датчик температури може використовуватися для моніторингу температури системи або компенсації холодного спая термопар.

Застосування

Проєкти на Arduino для вимірювання температури та інших параметрів.
Вимірювання аналогових сигналів у портативних і малопотужних пристроях.
Використання у термопарах для компенсації холодного кінця.
Різні промислові та наукові пристрої, що потребують високої точності.

Технічні характеристики

Тип інтерфейсу: SPI
Адресація: 7-розрядні адреси між 0x48-0x4B
Входи: 4 несиметричних або 2 диференціальних входи
Напруга живлення: 2,0-5,5 В
Споживання струму: мінімум 150 мкA
Частота перетворення: до 860 SPS
Розмір плати: 16х16х2 мм
Діапазон температури: від -40°C до +125°C
Тип корпусу: X2QFN-10 або VSSOP-10
Вбудований підсилювач з програмованим коефіцієнтом підсилення
Внутрішній генератор та програмований компаратор

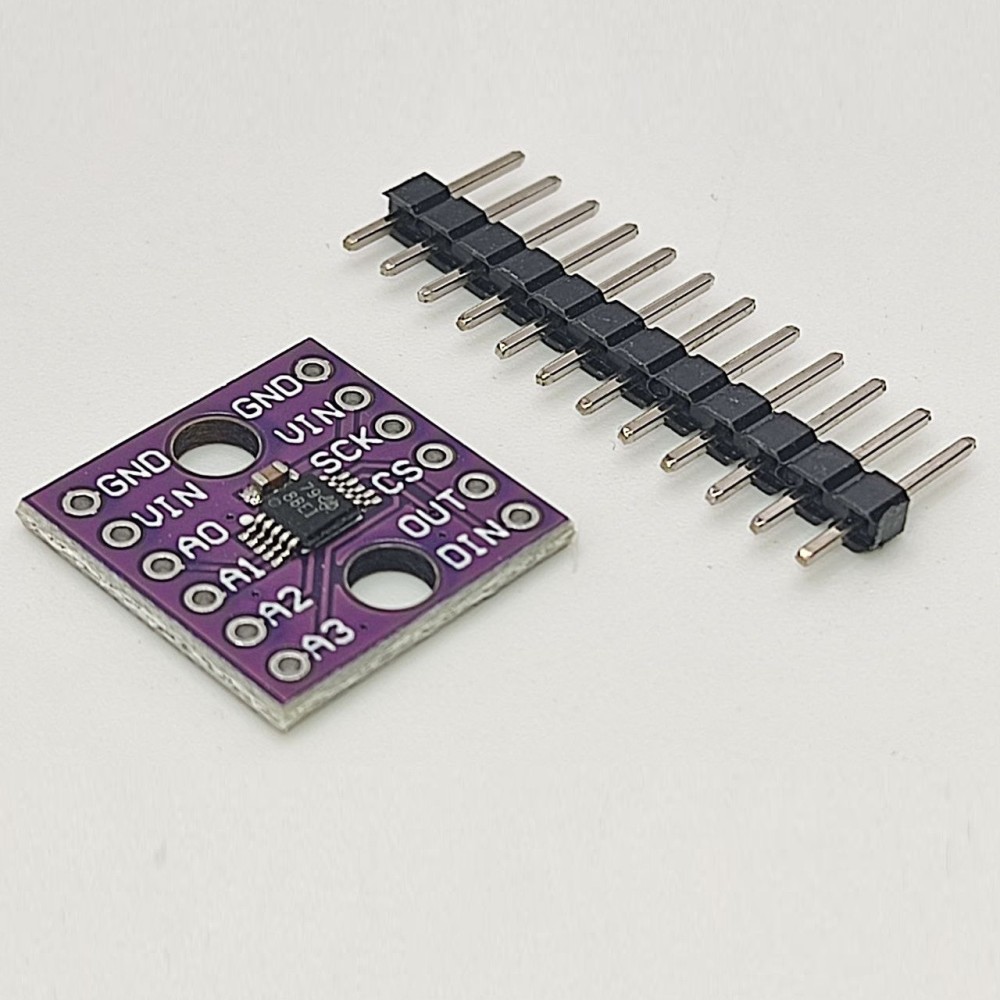

Комплектація

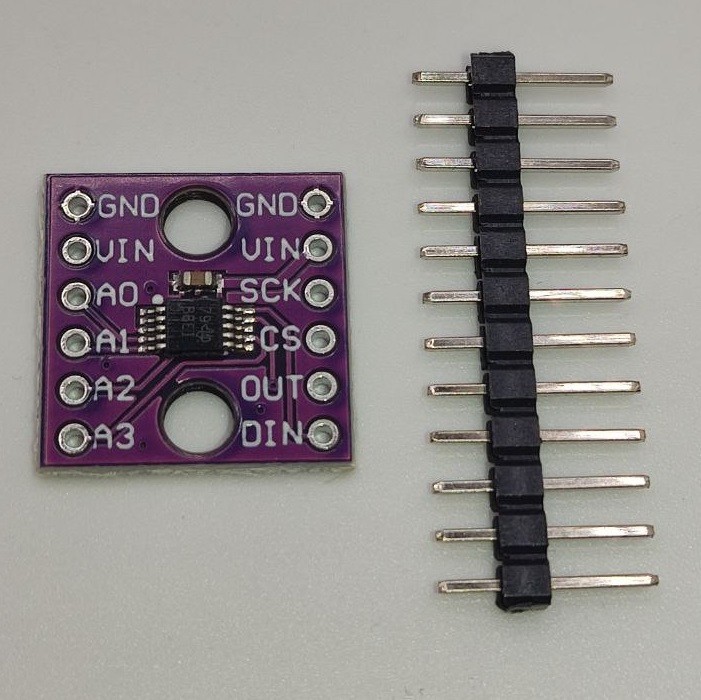

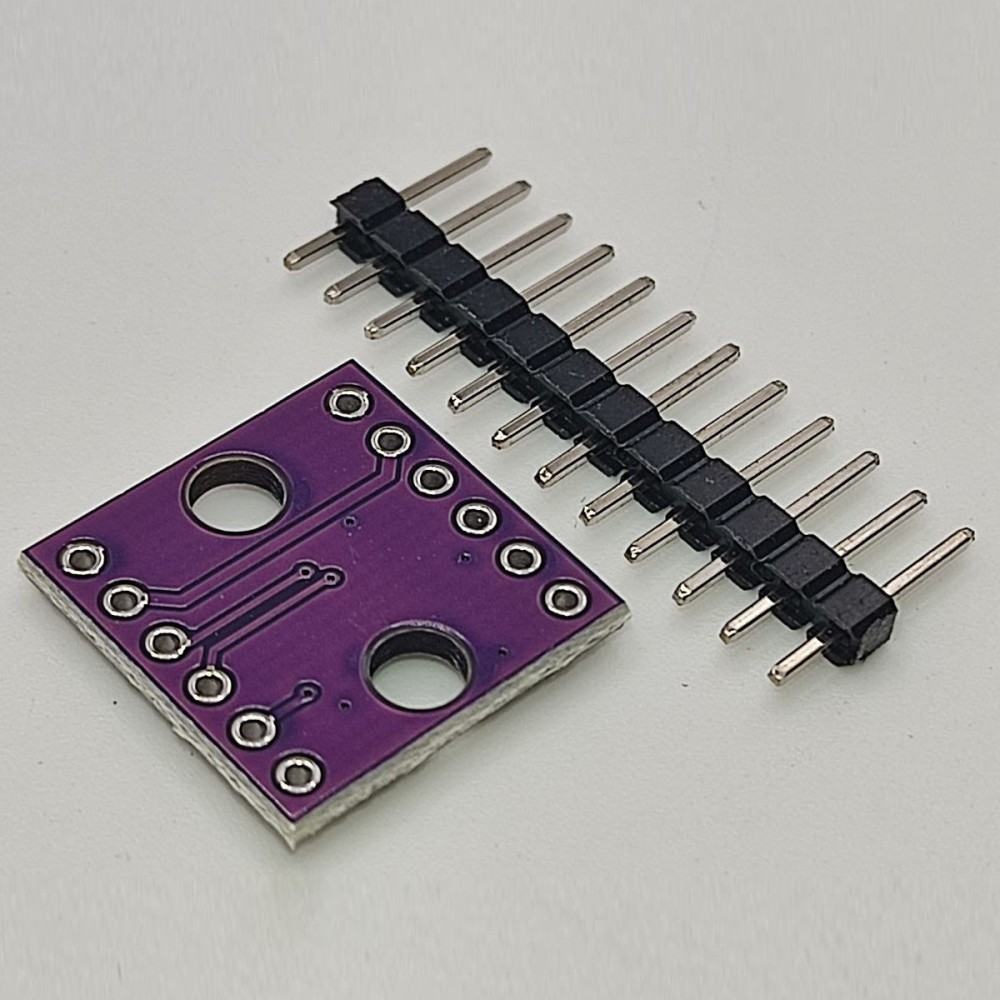

Модуль ADS1118 4-х канальний 16-розрядний АЦП
Роз'єм для підключення

ADS1118 – це потужний та компактний модуль для високоточних вимірювань у проєктах з мікроконтролерами, що потребують малих розмірів та низького енергоспоживання. Завдяки широкому діапазону функцій, таких як програмований підсилювач, вбудований датчик температури та підтримка високошвидкісного інтерфейсу SPI, він ідеально підходить для застосувань у наукових та промислових проєктах.
