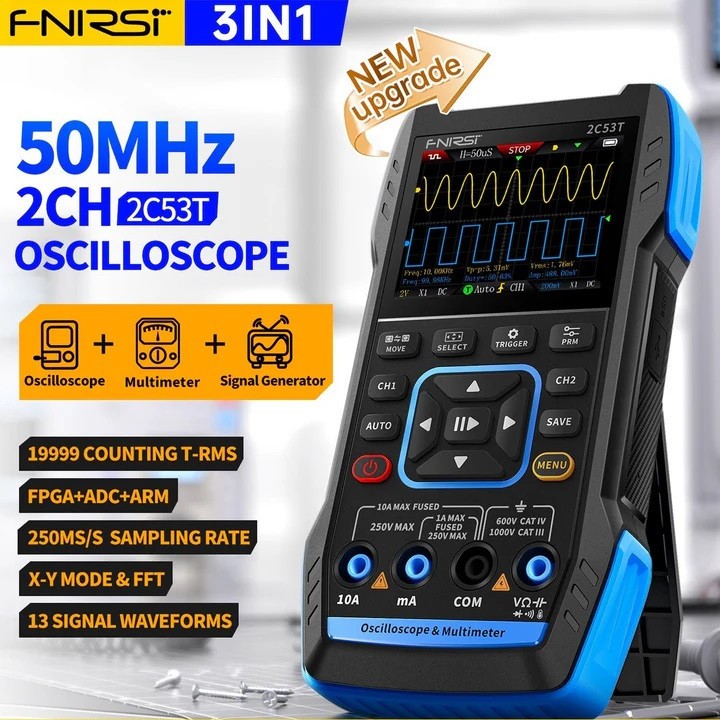

FNIRSI 2C53T — це оновлена портативна модель багатофункціонального вимірювального приладу, що поєднує в собі цифровий осцилограф, генератор сигналів та мультиметр. Розроблений для професійного використання у сервісних центрах, лабораторіях, на виробництві, а також для радіоаматорів та домашніх майстрів, цей прилад забезпечує високу точність і зручність вимірювань у компактному форматі.
🔹 Особливості
🔹 Три пристрої в одному корпусі — двоканальний осцилограф, генератор сигналів DDS та 4,5-розрядний мультиметр із 19999 відліками.
🔹 Покращена версія — розширений діапазон вимірювань, нові математичні операції, курсорні вимірювання, режими XY та persistence для аналізу сигналів.
🔹 Двоканальний цифровий осцилограф — смуга пропускання 50 МГц, швидкість дискретизації 250 MSa/s, глибина пам’яті 1Kpts, автоматичні вимірювання та підтримка збереження скріншотів сигналів.
🔹 Мультиметр високої точності — вимірювання постійної та змінної напруги до 1000 В / 750 В, струму до 9,999 А, опору до 19,99 МОм, ємності до 99,99 мФ, температури, а також перевірка діодів та прозвонка.
🔹 Генератор сигналів — формування 13 типів сигналів, частота до 50 кГц із кроком 1 Гц, регульована амплітуда та скважність.
🔹 Збереження та передача даних — можливість експорту осцилограм на ПК через Type-C, порівняння сигналів на одному екрані.
🔹 Якісний дисплей — 2,8" кольоровий LCD з роздільною здатністю 320×240 для чіткого відображення вимірювань.
🔹 Автономність та портативність — вбудований Li-ion акумулятор 3000 мА·год забезпечує до 6 годин роботи без підзарядки.
🔹 Захист від перевантаження — вбудований модуль захисту від високої напруги (до ±400 В).
Переваги
✔ Універсальність — три прилади в одному корпусі.
✔ Висока точність вимірювань.
✔ Компактний розмір і мала вага.
✔ Можливість роботи з ПК.
✔ Підходить для професійного та аматорського використання.
Застосування
✅ Ремонт і діагностика електроніки.
✅ Лабораторні та навчальні роботи.
✅ Тестування електронних схем.
✅ Налаштування аудіо- та радіоапаратури.
✅ Калібрування та перевірка датчиків.

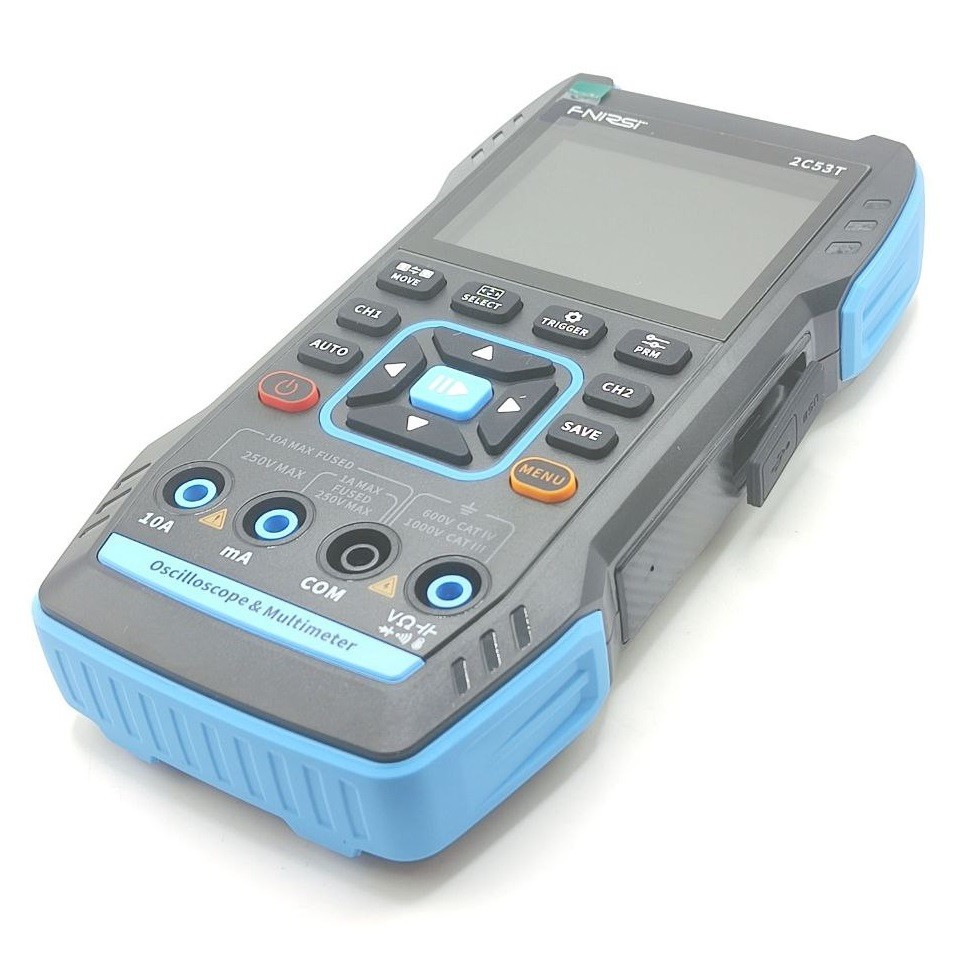

Опис інтерфейсів
🔸 Type-C порт — для зарядки та передачі даних.

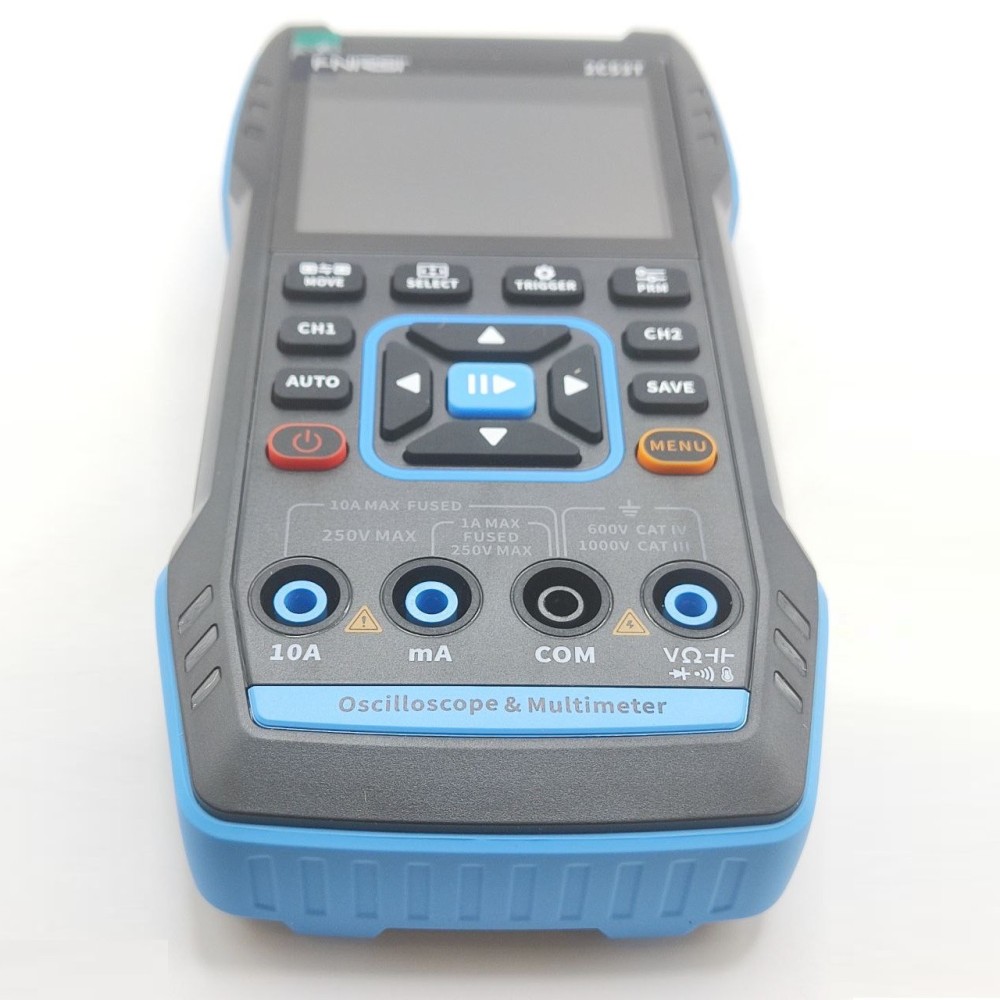

🔸 Вхідні гнізда мультиметра (COM/V/Ω/mA/A ) — для підключення щупів.

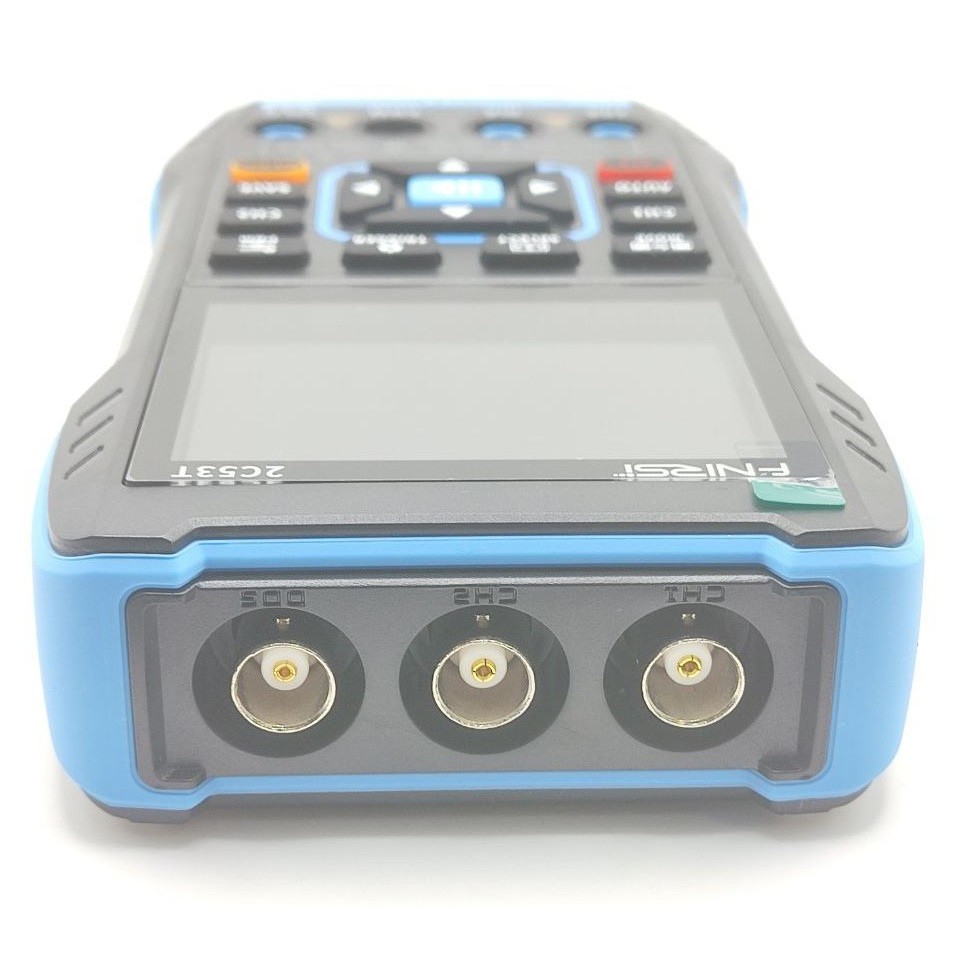

🔸 DDS OUT — вихід генератора сигналів
🔸 Канали CH1 і CH2 — вхід осцилографа.
🔸 Кнопки керування — вибір режимів і налаштувань.
🔸 LCD екран — відображення сигналів і результатів вимірювань.
Заходи безпеки
⚠️ Не перевищуйте допустиму напругу ±400 В.
⚠️ Використовуйте лише оригінальні кабелі.
⚠️ Не працюйте у вологому середовищі.
⚠️ Уникайте тривалого нагріву на сонці.
Технічні характеристики
⚙️ Дисплей: 2,8" кольоровий LCD, 320×240
⚙️ Живлення: Li-ion 3000 мА·год, зарядка Type-C 5V/1A
⚙️ Час роботи: до 6 годин
⚙️ Габарити: 167×89×35 мм
⚙️ Вага: 300 г
Осцилограф:
⚙️ Канали: 2
⚙️ Смуга пропускання: 50 МГц
⚙️ Частота дискретизації: 250MSa/s
⚙️ Глибина пам’яті: 1Kpts
⚙️ Вертикальна чутливість: 10 мВ/под–10 В/под
⚙️ Макс. напруга: ±400 В
⚙️ Режими тригера: AUTO/Normal/Single
⚙️ Математика: 8 операцій + FFT
Генератор сигналів:
⚙️ Частота: 0–50 кГц, крок 1 Гц
⚙️ Амплітуда: 0–3 В
⚙️ Форми сигналу: 13 типів
Мультиметр:
⚙️ DC напруга: до 1000 В
⚙️ AC напруга: до 750 В
⚙️ Струм: до 9,999 А
⚙️ Опір: до 19,99 МОм
⚙️ Ємність: до 99,99 мФ
⚙️ Температура: -55…1300℃
⚙️ Діод/прозвонка: так

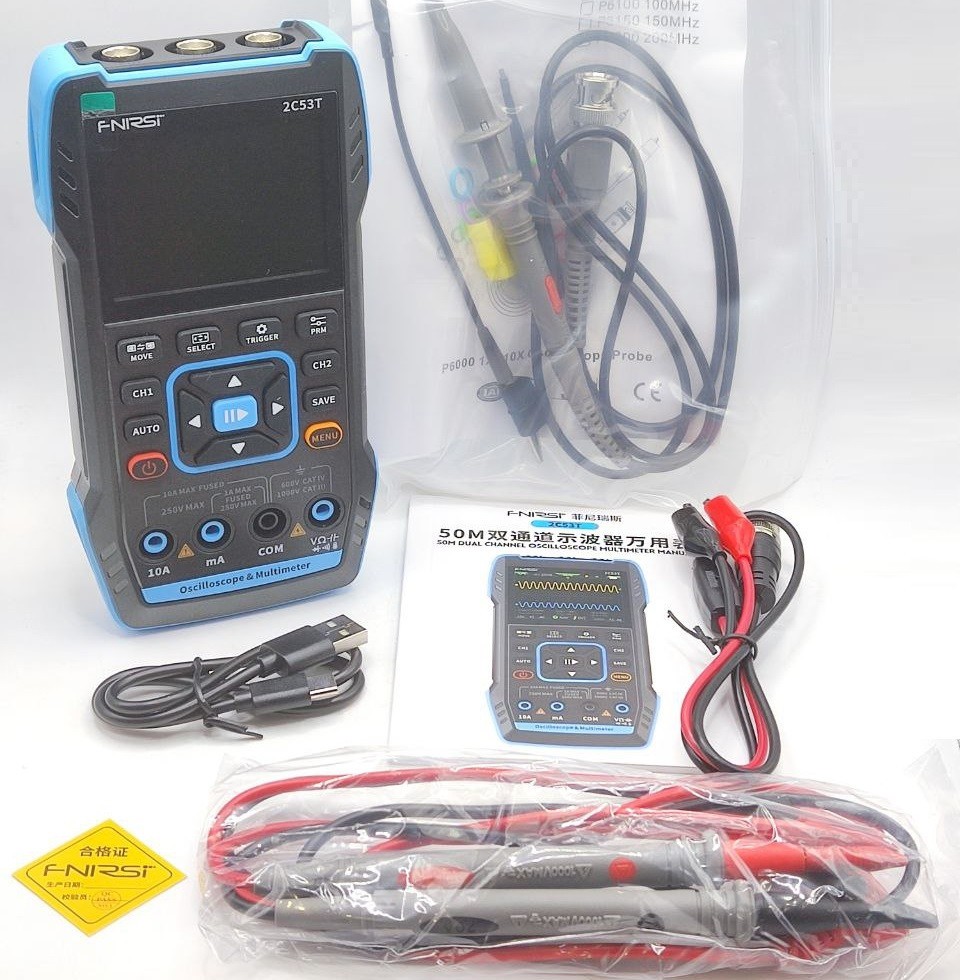

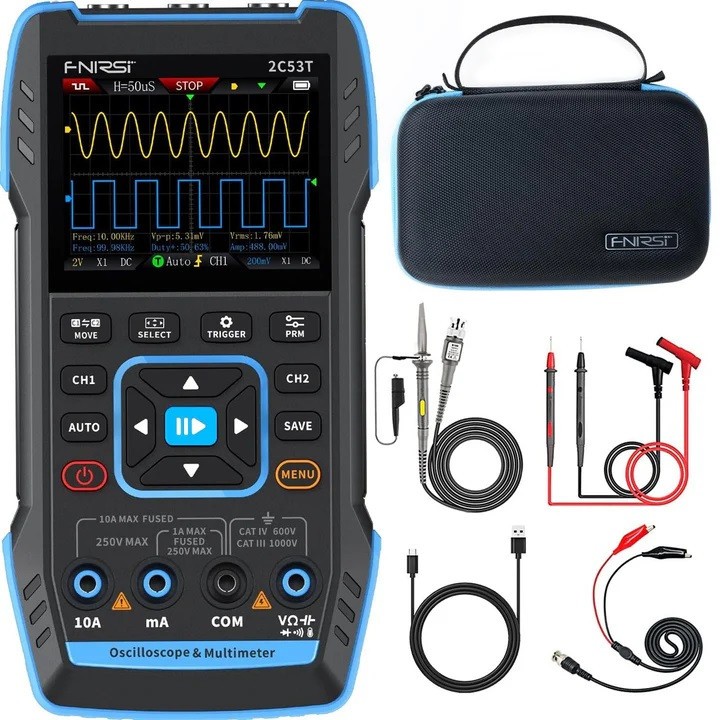

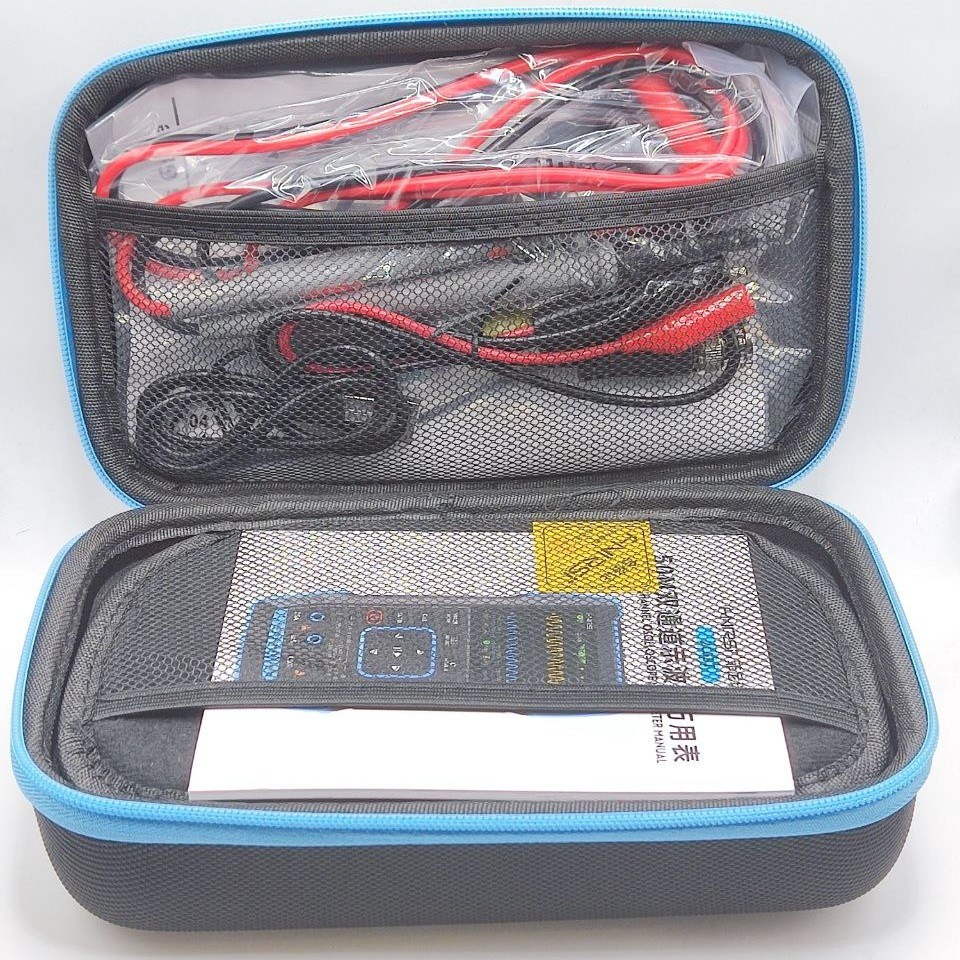

Комплектація
📦 Осцилограф FNIRSI 2C53T — 1 шт.
📦 Щупи для осцилографа — 1 шт.
📦 Щупи для мультиметра — 1 комплект
📦 Кабель із затискачами «крокодил» - 1 шт
📦 Кабель Type-C - 1 шт.

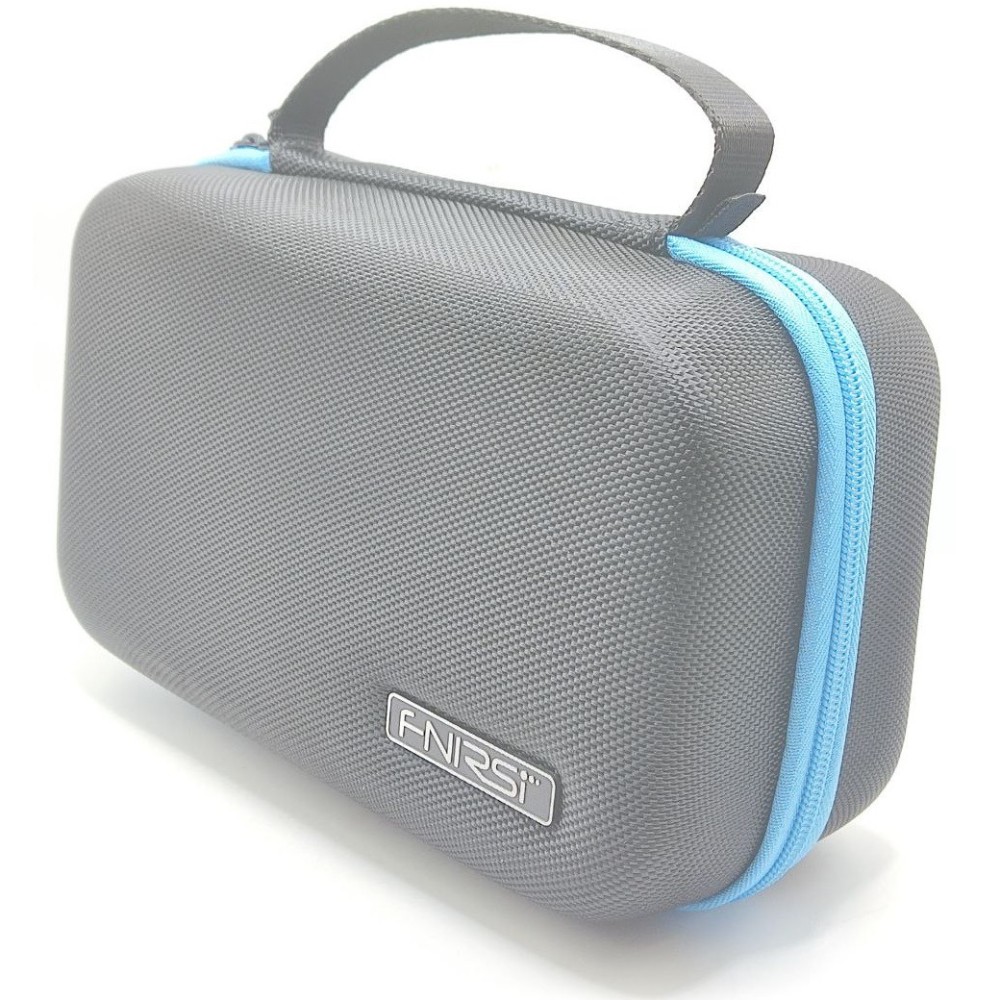

📦 Кейс для зберігання - 1 шт
📦 Інструкція користувача — 1 шт

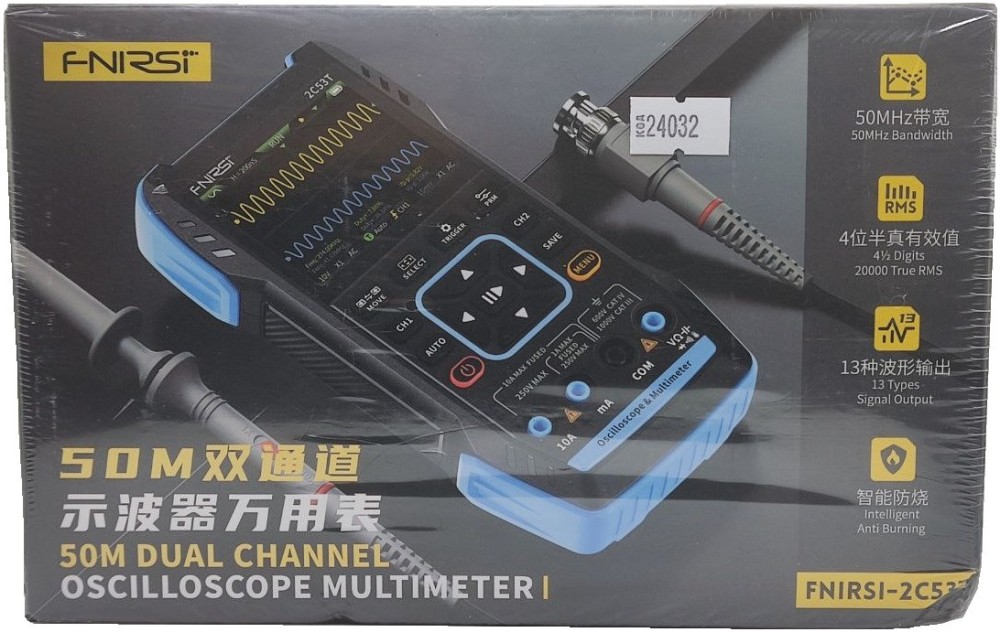

📦 Фірмова упаковка - 1 шт
FNIRSI 2C53T — це надійний, точний і багатофункціональний вимірювальний прилад, який стане незамінним помічником у роботі з електронікою.
