Код: 24390

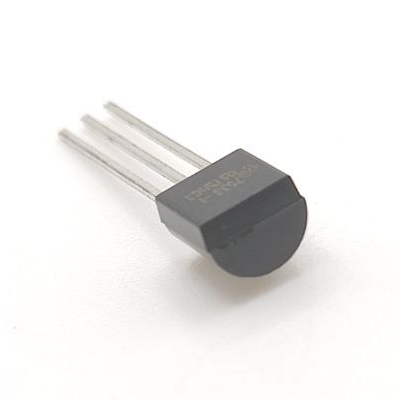

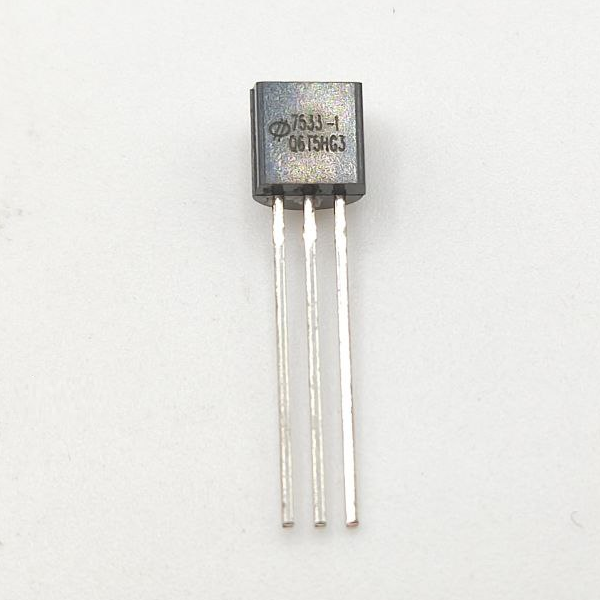

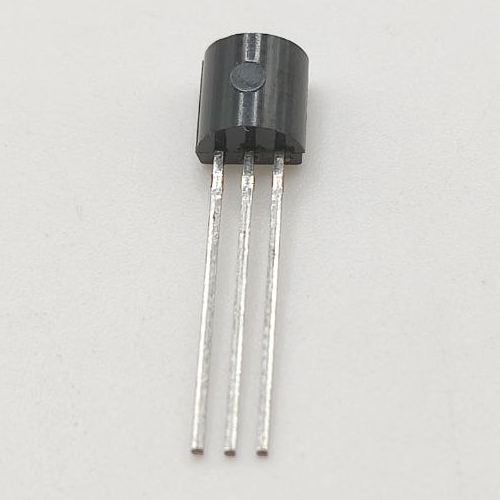

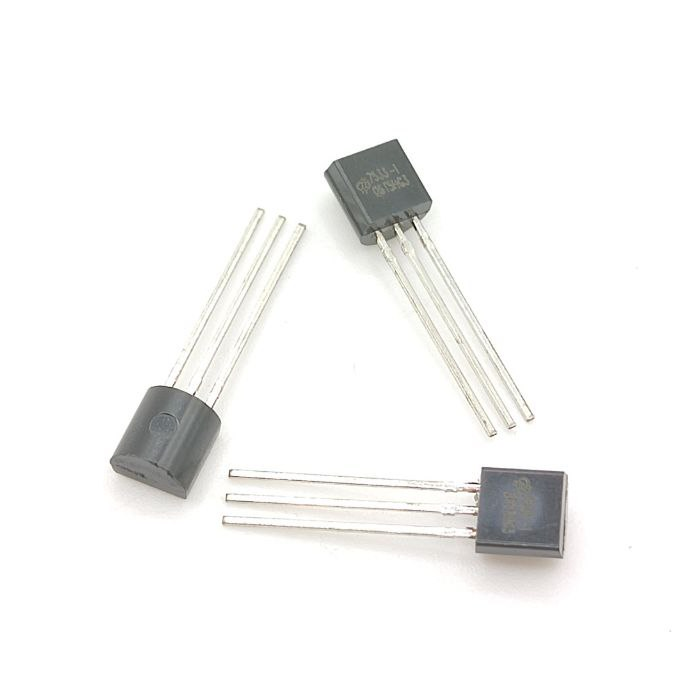

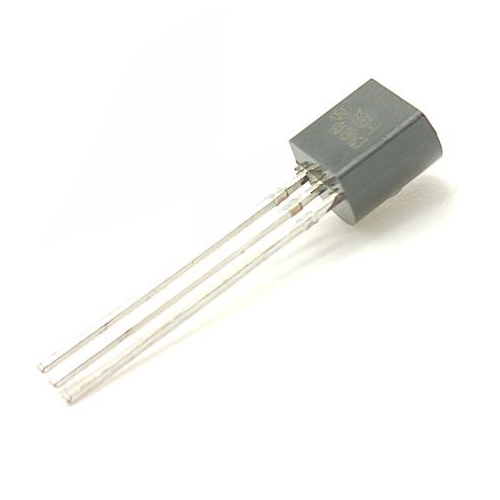

Мікросхема HT7533-1-TO-92 лінійний стабілізатор

Ціна за 1 шт.

13.00 грн

В
                                                                    наявності 79
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (79 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Мікросхема HT7533-1-TO-92 — лінійний стабілізатор напруги 5V (100mA, CMOS, Low Dropout)

Мікросхема HT7533-1-TO-92 — це трививідний малопотужний стабілізатор напруги серії HT75xx-1, реалізований на основі CMOS-технології. Пристрій забезпечує стабільну напругу 3.3V з високою точністю (±3%) і низьким власним споживанням струму лише 2.5 μA, що робить його ідеальним вибором для портативних пристроїв, акумуляторного живлення та мікроконтролерних систем.

Особливості:
🔹 Реалізація на CMOS-технології забезпечує низьке енергоспоживання та мінімальні втрати напруги.
🔹 Широкий діапазон вхідної напруги — від 2.1V до 30V, що дозволяє використовувати стабілізатор у різних схемах.
🔹 Вихідна напруга — фіксована 3.3V із точністю до ±3%.
🔹 Вихідний струм до 100mA з можливістю короткочасного перевантаження.
🔹 Низький рівень власного споживання — 2.5 μA (типове значення) у холостому режимі.
🔹 Низьке падіння напруги (dropout) — до 55 mV при навантаженні 1mA.
🔹 Стабільна робота при температурах від –40°C до +85°C.
🔹 Висока точність регулювання навантаження — до 60 mV при зміні струму від 1mA до 70mA.
🔹 Надійний пластиковий корпус TO-92 забезпечує компактність і зручний монтаж.

Переваги:
✔ Економне енергоспоживання — ідеально для живлення малопотужних систем.
✔ Висока стабільність вихідної напруги незалежно від навантаження.
✔ Підходить для роботи з акумуляторами та батарейними блоками.
✔ Простота монтажу у друкованих платах.
✔ Тривалий термін служби завдяки якісній CMOS-структурі.

Застосування:
✅ Портативна та батарейна техніка.
✅ Комунікаційне обладнання.
✅ Аудіо/відео пристрої.
✅ Побутова електроніка, системи керування, сенсори.

Опис інтерфейсів:
🔸 Pin 1 (GND) — загальний контакт (земля).
🔸 Pin 2 (VIN) — вхідна напруга живлення (до 30V).
🔸 Pin 3 (VOUT) — стабілізована вихідна напруга 3.3V.

Інструкція до використання:
1️⃣ Підключіть джерело живлення до виводів VIN і GND.
2️⃣ Під’єднайте навантаження між VOUT та GND.
3️⃣ Переконайтесь, що вхідна напруга не перевищує 30V.
4️⃣ За необхідності встановіть фільтрувальні конденсатори на вході та виході для покращення стабільності.
5️⃣ Уникайте короткого замикання на виході під час роботи стабілізатора.

Заходи безпеки:
⚠️ Не перевищуйте межі вхідної напруги понад 33V — це може призвести до пошкодження мікросхеми.
⚠️ Дотримуйтесь правильної полярності при підключенні.
⚠️ Забезпечте належне відведення тепла при роботі на струмах, близьких до максимальних.
⚠️ Не допускайте роботи пристрою поза температурним діапазоном.

Технічні характеристики:
⚙️ Модель: HT7533-1
⚙️ Тип корпусу: TO-92
⚙️ Вихідна напруга: 3.3V
⚙️ Вхідна напруга: до 30V (макс. 33V)
⚙️ Вихідний струм: 100mA (типовий), 150mA (макс.)
⚙️ Споживання у спокої: 2.5 μA (тип.)
⚙️ Точність вихідної напруги: ±3%
⚙️ Коефіцієнт температури: 100 ppm/°C
⚙️ Падіння напруги (Dropout Voltage): 25–55 mV
⚙️ Опір тепловідведення (θJA): 200°C/W
⚙️ Робоча температура: –40°C…+85°C
⚙️ Потужність розсіювання: 0.5 W

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

📦 Комплектація:
1 × Мікросхема HT7533-1-TO-92

Мікросхема HT7533-1 — це надійний стабілізатор напруги з мінімальним споживанням енергії та високою стабільністю, оптимальний для живлення чутливої електроніки, портативних пристроїв та мікроконтролерних модулів.
