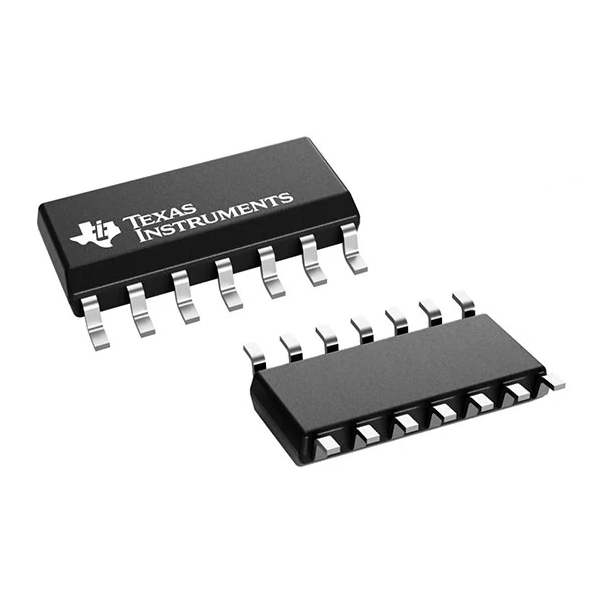

Мікросхема CD4093BM — це цифрова CMOS-мікросхема серії 4000B, що містить чотири незалежні логічні елементи 2І-НЕ (NAND) із входами тригера Шмітта. Завдяки широкому діапазону напруги живлення від 3 до 18 В, високій завадостійкості та малому струму споживання вона широко застосовується в цифровій електроніці, генераторах імпульсів, формувачах сигналів, таймерах і системах керування. Корпус SO14 дозволяє використовувати мікросхему у сучасному SMD-монтажі.
Особливості
🔹 Чотири логічні елементи 2І-НЕ (NAND) в одному корпусі.
🔹 Входи з тригером Шмітта для підвищеної завадостійкості.
🔹 Широкий діапазон напруги живлення 3…18 В.
🔹 Стандартизовані симетричні вихідні характеристики.
🔹 Низьке енергоспоживання CMOS-технології.
🔹 Відсутність обмежень на час наростання та спаду сигналу на входах.
🔹 100% тестування струму спокою при 20 В.
🔹 Дуже малий вхідний струм (до 1 мкА при 18 В).
🔹 Параметрична стабільність при 5 В, 10 В та 15 В.
🔹 Відповідність стандарту JEDEC №13B.
Переваги
✔ Висока завадостійкість завдяки входам Шмітта.
✔ Працює в широкому діапазоні напруги живлення.
✔ Низьке енергоспоживання.
✔ Висока надійність CMOS-технології.
✔ Універсальність використання в цифрових схемах.
✔ Компактний SMD-корпус SO14.
Застосування
✅ Формувачі та генератори імпульсів.
✅ Логічні цифрові схеми.
✅ Генератори тактових сигналів.
✅ Таймери та мультивібратори.
✅ Системи керування та автоматики.
✅ Фільтри сигналів та перетворювачі рівнів.
Опис інтерфейсів
🔸 1 — A: вхід першого логічного елемента
🔸 2 — B: вхід першого логічного елемента
🔸 3 — J: вихід першого логічного елемента
🔸 4 — K: вихід другого логічного
🔸 5 — C: вхід другого логічного елемента
🔸 6 — D: вхід другого логічного елемента
🔸 7 — VSS: загальний провід (GND)
🔸 8 — E: вихід третього логічного елемента
🔸 9 — F: вхід третього логічного елемента
🔸 10 — L: вхід третього логічного елемента
🔸 11 — M: вихід четвертого логічного елемента
🔸 12 — G: вхід четвертого логічного елемента
🔸 13 — H: вхід четвертого логічного елемента
🔸 14 — VDD: напруга живлення
Інструкція до використання
1️⃣ Підключіть контакт VDD до джерела живлення (3…18 В).
2️⃣ Контакт VSS під’єднайте до загального проводу (GND).
3️⃣ Подайте логічні сигнали на входи A та B потрібного логічного елемента.
4️⃣ Знімайте результат логічної операції NAND з відповідного виходу Y.
5️⃣ Для стабільної роботи використовуйте фільтруючий конденсатор між VDD і GND.
Заходи безпеки
⚠️ Не перевищуйте максимальну напругу живлення 18 В.
⚠️ Уникайте електростатичних розрядів (ESD).
⚠️ Дотримуйтесь правильної полярності живлення.
⚠️ Не перевищуйте допустимі струми входів і виходів.
⚠️ Пайку виконувати при рекомендованій температурі для SMD-компонентів.
Технічні характеристики
⚙️ Модель: CD4093BM
⚙️ Тип логіки: 2І-НЕ (NAND)
⚙️ Кількість логічних елементів: 4 (Quad)
⚙️ Кількість входів на елемент: 2
⚙️ Технологія: CMOS
⚙️ Серія: 4000B
⚙️ Напруга живлення: 3…18 В
⚙️ Номінальна напруга живлення: 10 В
⚙️ Максимальний вихідний струм: ±3.4 мА
⚙️ Максимальний вхідний струм: 100 нА
⚙️ Логічний рівень LOW: 0.9…4 В
⚙️ Логічний рівень HIGH: 3.6…10.8 В
⚙️ Час затримки сигналу: до 130 нс
⚙️ Затримка проходження сигналу: до 180 нс
⚙️ Вхідний гістерезис: 1.2…3.4 В
⚙️ Робоча температура: −55…+125 °C
⚙️ Корпус: SO14 (SOIC-14, 3.9 мм)
⚙️ Монтаж: SMD
⚙️ Вага: приблизно 0.25 г
⚙️ Виробник: EXAS Instruments
Комплектація
📦 Мікросхема CD4093BM SO14 — 1 шт
Надійна CMOS-мікросхема з тригерами Шмітта, що дозволяє будувати стабільні цифрові логічні схеми, генератори та формувачі сигналів.
