Код: 23891

Мікросхема DS1302Z SO8 Real Time Clock

Ціна за 1 шт.

39.00 грн

В
                                                                    наявності 9
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (9 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

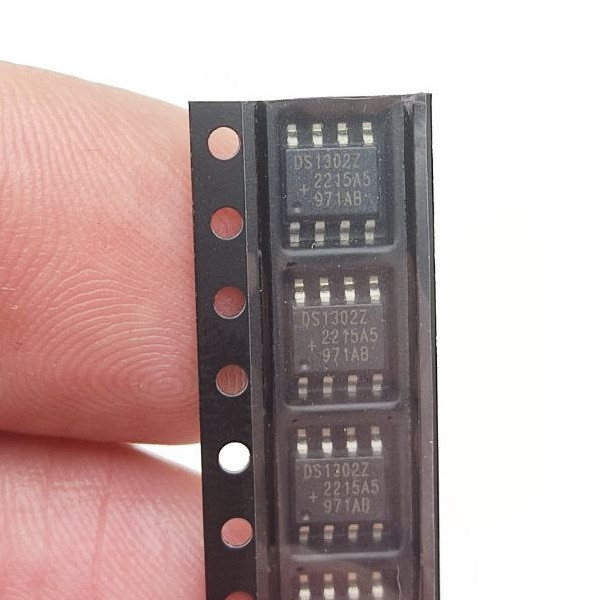

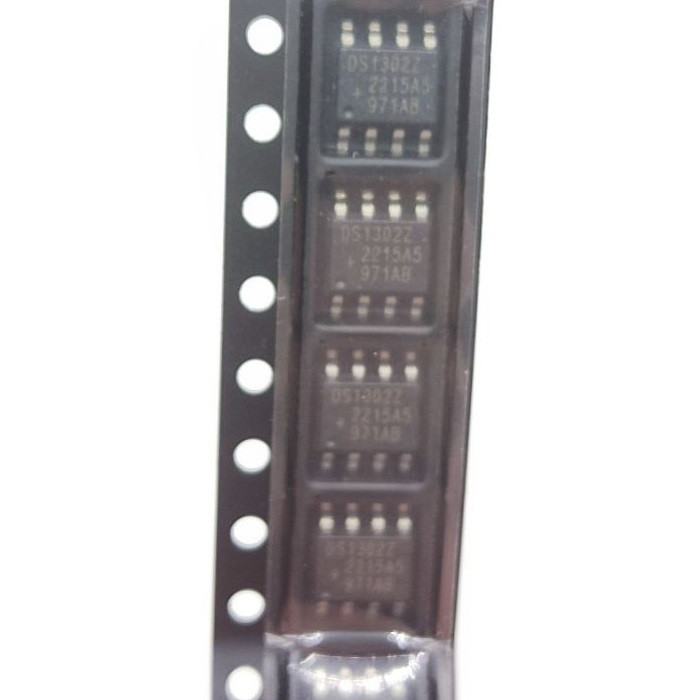

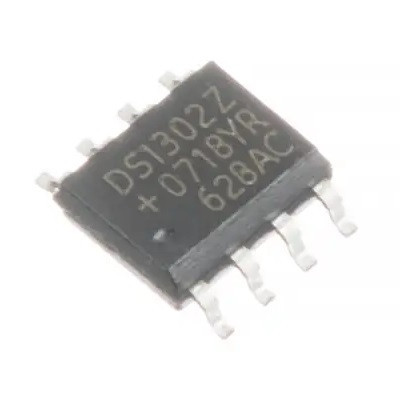

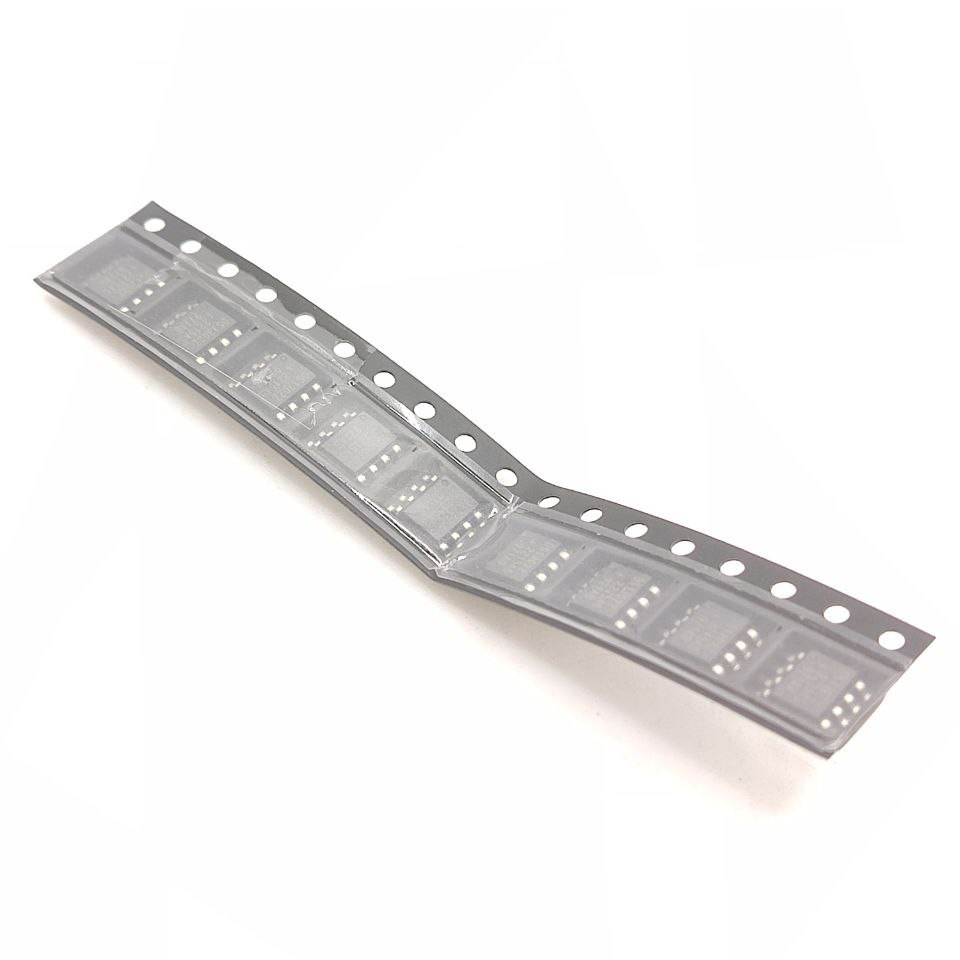

Мікросхема DS1302Z SO8 Real Time Clock

Мікросхема реального часу DS1302Z у корпусі SO8 — це високоточний таймер із підтримкою батарейного живлення та енергонезалежною пам’яттю. Ідеально підходить для вбудованих систем і пристроїв, які потребують точного обліку часу навіть при знеструмленні.

Особливості

🔹 Повністю виконує всі функції відліку часу: секунди, хвилини, години, дата, місяць, день тижня та рік
🔹 Компенсація високосного року до 2100 року
🔹 Вбудована енергонезалежна RAM: 31 x 8 біт
🔹 Проста 3-провідна шина для зв’язку з мікроконтролерами
🔹 Підтримка одиночної та пакетної передачі даних (burst mode)
🔹 Дуже низьке споживання енергії: менше 300 нА при 2.0В
🔹 Працює в широкому діапазоні живлення: 2.0В – 5.5В
🔹 Доступна в компактному корпусі SO8 (150 mils)

Переваги

✔ Надійне збереження часу навіть при відсутності живлення
✔ Висока енергоефективність — подовжує ресурс батареї
✔ Підтримка TTL-рівнів (Vcc = 5V)
✔ Сумісність з більшістю мікроконтролерів
✔ Робота при температурах від -40°C до +85°C

Застосування

✅ Вбудовані системи, мікроконтролерні плати
✅ Реєстратори подій, годинники, календарі
✅ Електронні контролери, енергометри
✅ Автоматизовані системи з живленням від батареї

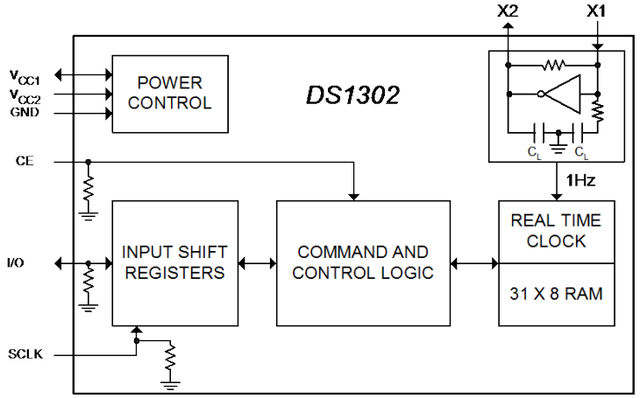

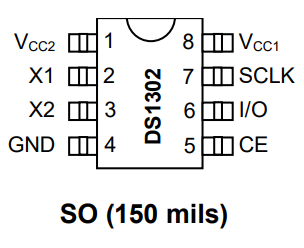

Опис інтерфейсів

🔸 Контакт 1 — Vcc2: резервне живлення (від батареї)
🔸 Контакт 2 — X1: вхід кварцового резонатора
🔸 Контакт 3 — X2: вихід кварцового резонатора
🔸 Контакт 4 — GND: загальний (земля)
🔸 Контакт 5 — CE: активація чіпа
🔸 Контакт 6 — I/O: вхід/вихід даних
🔸 Контакт 7 — SCLK: серійний тактовий вхід
🔸 Контакт 8 — Vcc1: основне живлення

Інструкція до використання

1️⃣ Підключіть кварцовий резонатор 32.768 кГц між контактами X1 та X2
2️⃣ Подайте живлення на Vcc1 (основне) та Vcc2 (резервне)
3️⃣ Налаштуйте мікроконтролер для обміну даними через I/O, CE та SCLK
4️⃣ Запишіть або зчитайте дані з годинника або RAM у burst або одиночному режимі
5️⃣ Для забезпечення збереження часу при вимкненні живлення підключіть батарею до Vcc2

Питання, що потребують уваги

1️⃣ Не перевищуйте рекомендовану напругу живлення 5.5В
2️⃣ Уникайте електростатичних розрядів — використовуйте захист при пайці
3️⃣ Забезпечте належне заземлення для точної роботи таймера

Технічні характеристики

⚙️ Напруга живлення: 2.0В – 5.5В
⚙️ Струм споживання: < 300 нА (при 2.0В)
⚙️ Тип інтерфейсу: серійний 3-провідний
⚙️ Пам'ять RAM: 31 x 8 біт
⚙️ Робоча температура: -40°C до +85°C
⚙️ Форм-фактор: SO8 (150 mils)
⚙️ Сумісність з TTL: Так
⚙️ Максимальна частота обміну: до 2 МГц
⚙️ Сумісність із літієвими батареями: Так

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд та комплектацію товарів без попереднього повідомлення.
