Код: 24649

Клемник гвинтовий WJEK254-2.54-04p-140-00a Зелений

Ціна за 1 шт.

18.10 грн

В
                                                                    наявності 41
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (41 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

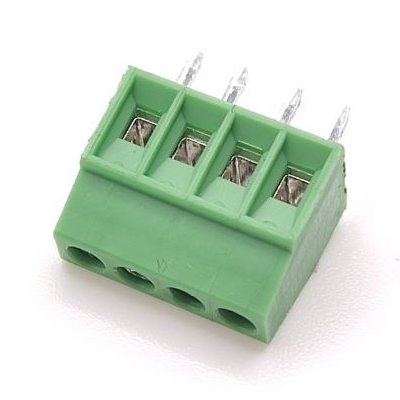

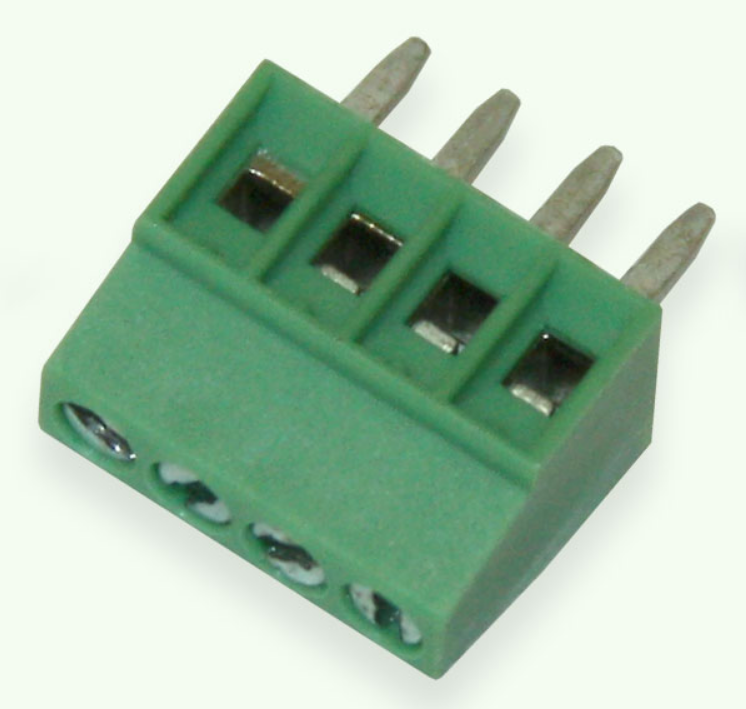

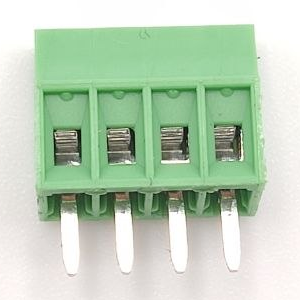

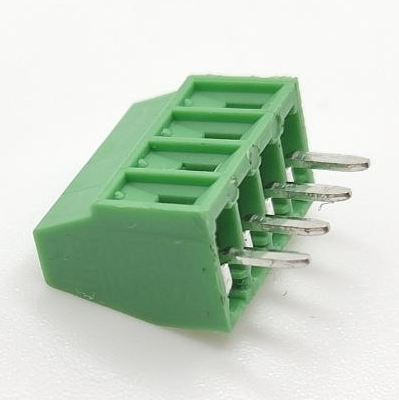

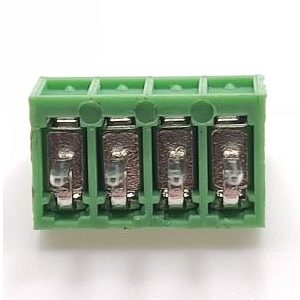

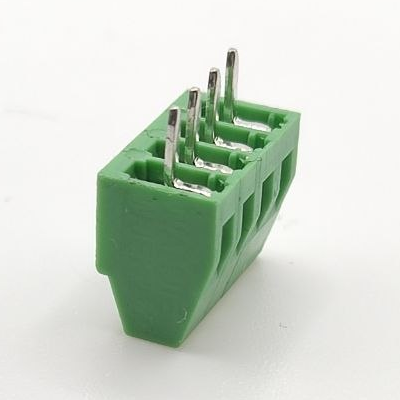

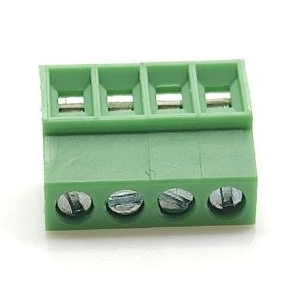

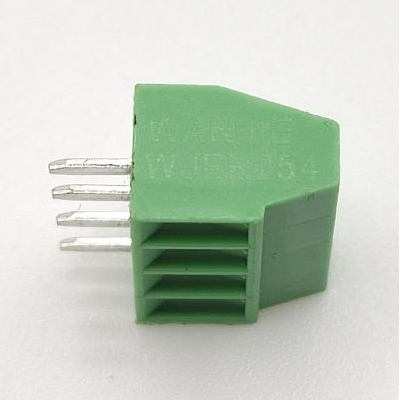

Клемник гвинтовий WJEK254-2.54-04p-140-00a Зелений

Клемник гвинтовий WJEK254-2.54-04P-140-00A — це якісний 4-контактний клемник із кроком 2.54 мм, призначений для надійного під’єднання провідників у друкованих платах та компактних електронних модулях. Завдяки малим габаритам, простій конструкції та високій точності виготовлення він є оптимальним рішенням для монтажу у слаботочних схемах та щільних вузлах електроніки.

Особливості

🔹 Гвинтовий затискач забезпечує надійний контакт та можливість багаторазового під’єднання без втрати якості з’єднання.
🔹 Крок контактів 2.54 мм дозволяє встановлення на щільно компоновані друковані плати та сумісний із більшістю low-profile PCB проєктів.
🔹 Мідний контактний елемент із нікелевим покриттям забезпечує стійкість до корозії та стабільну провідність.
🔹 Корпус із високоякісного нейлону (PA66) витримує нагрівання та механічні навантаження, зберігаючи геометрію та міцність.
🔹 Підтримує роботу з дротами перетином до 1 мм² (26–18 AWG), що робить його універсальним для різних типів монтажу.
🔹 Зручна фронтальна орієнтація (180°) спрощує встановлення та обслуговування у компактних пристроях.

Переваги

✔ Просте та швидке підключення провідників.
✔ Компактний форм-фактор — підходить для малогабаритних пристроїв.
✔ Висока механічна стійкість корпусу.
✔ Надійний гвинтовий затискач із довгим ресурсом.
✔ Стабільні електричні параметри при струмі до 7 А.

Застосування

✅ Побутова електроніка
✅ Промислові модулі керування
✅ Диспетчерські та слабкострумові пристрої
✅ Плати живлення та слаботочних схем
✅ Монтаж у щільних корпусах та компактних PCB

Короткий опис

🔸 Вхідні клеми (4 шт.) — гвинтові затискачі для дротів 26–18 AWG (до 1 мм²).
🔸 Виводи для монтажу — прямі ніжки для пайки у отвори друкованої плати з кроком 2.54 мм.
🔸 Гвинтовий механізм — забезпечує фіксацію без ризику висмикування проводу.
🔸 Корпус — термостійкий PA66, зелений колір.

Інструкція до використання

1️⃣ Підготуйте провід, зачистивши 4–5 мм ізоляції.
2️⃣ Вставте провід у клемний отвір.
3️⃣ Затягніть гвинт до щільного контакту.
4️⃣ Вставте ніжки клемника в отвори плати відповідного кроку.
5️⃣ Виконайте пайку та перевірте надійність фіксації.

Заходи безпеки

⚠️ Не перевищуйте номінальний струм 7 А.
⚠️ Використовуйте лише у слаботочних колах до 150 V.
⚠️ Уникайте сильного механічного навантаження на клеми.
⚠️ Виконуйте монтаж лише при знеструмленій системі.
⚠️ Не допускайте потрапляння вологи та агресивних середовищ.

Технічні характеристики

⚙️ Серія: 254
⚙️ Кількість полюсів: 4
⚙️ Крок контактів: 2.54 мм
⚙️ Перетин проводу: max 1 мм²
⚙️ Діапазон AWG: 26–18
⚙️ Номінальний струм: 7 А
⚙️ Номінальна напруга: 150 V
⚙️ Спосіб монтажу: Пайка в отвори
⚙️ Просторова орієнтація: Прямий 180°
⚙️ Тип з'єднання: Гвинтовий
⚙️ Матеріал корпусу: PA66
⚙️ Матеріал контактів: Мідь, Ni покриття
⚙️ Колір: Зелений
⚙️ Робоча температура: –40°C … +105°C
