Код: 24734

Джойстик-потенціометр JH-D202X-R4 10 кОм 2-осьовий 2D

Ціна за 1 шт.

560.00 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

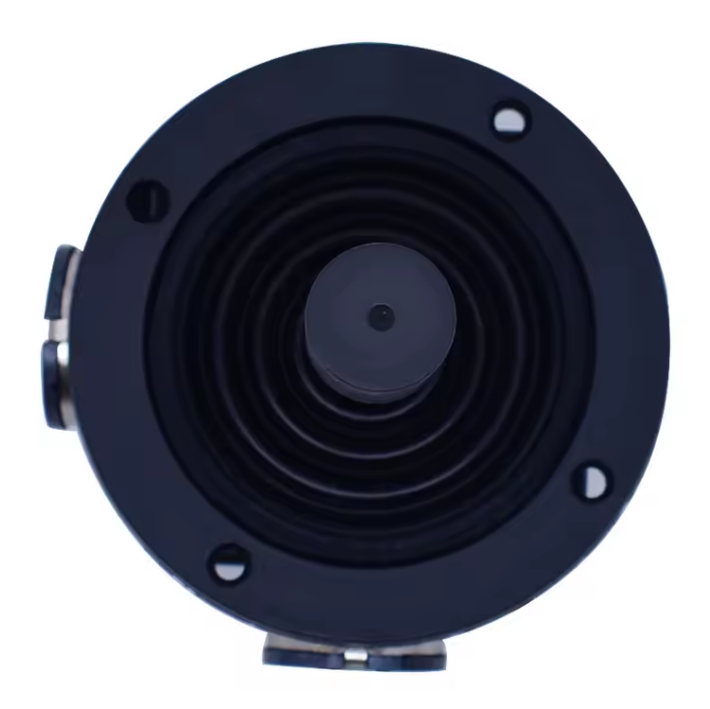

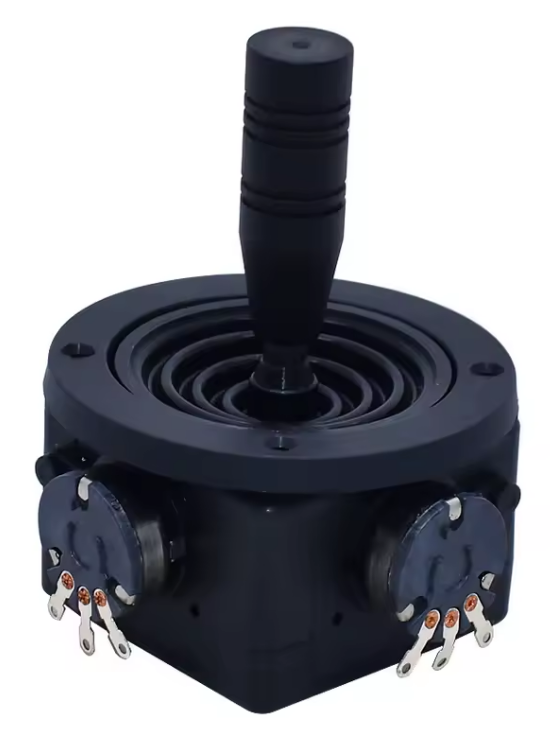

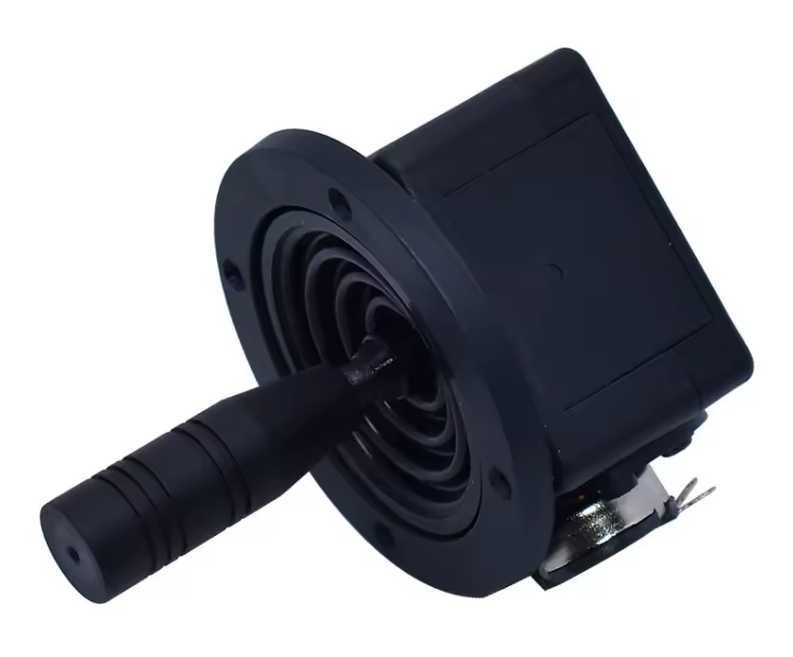

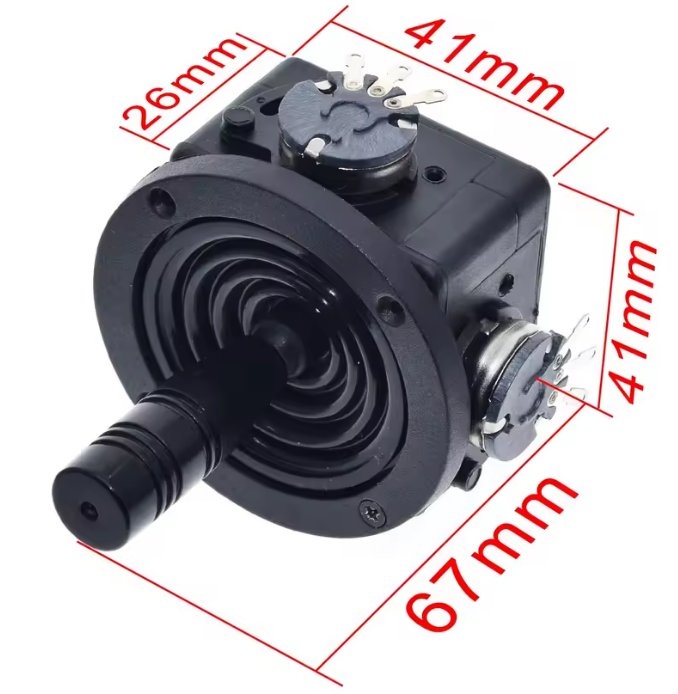

Джойстик-потенціометр JH-D202X-R4 10 кОм 2-осьовий 2D

Джойстик-потенціометр JH-D202X-R2/R4 10 кОм — це двовісний (2D) аналоговий модуль керування, який використовується у професійній фото- та відеотехніці, системах дистанційного керування, промисловій автоматизації та вимірювальному обладнанні. Завдяки високій точності, самоповерненню у нейтральне положення та міцній конструкції, модуль забезпечує плавне, контрольоване та стабільне керування у будь-яких умовах.

Виготовлений із зносостійких матеріалів, працює в екстремальному температурному діапазоні від -40°C до +85°C, що робить його придатним для використання у професійних та промислових системах.

Особливості:

🔹 Двовісний аналоговий джойстик-потенціометр (X/Y) з механізмом самоповернення у центральне положення.
🔹 Номінальний опір 10 кОм — високоточний контроль у керуючих та вимірювальних системах.
🔹 Лінійність ±1% — гарантує стабільний і чистий вихідний аналоговий сигнал.
🔹 Практично нескінченна роздільна здатність — точна обробка мінімальних змін положення.
🔹 Механічний ресурс до 500 000 циклів — підходить для інтенсивної та тривалої роботи.
🔹 Підтримка роботи у температурному діапазоні -40°C…+85°C — для промислових умов і зовнішнього застосування.
🔹 Сумісний з більшістю мікроконтролерів, аналогових входів та електронних контролерів.
🔹 Плавний крутний момент: 260 gf по осях X/Y та 350 gf для осі Z (якщо передбачена конструкцією).
🔹 Міцні матеріали корпусу забезпечують стійкість до зношування, вібрацій та впливу температур.
🔹 Ідеальний вибір для точного керування камерами, маніпуляторами, роботами, сервоприводами та панелями операторів.

Переваги:

✔ Висока плавність та чутливість керування.
✔ Точний аналоговий вихід без ривків і шумів.
✔ Розроблений для професійної техніки.
✔ Підвищена стабільність і лінійність сигналу.
✔ Працює у широкому температурному діапазоні.
✔ Тривалий ресурс механіки та контактної групи.
✔ Надійність матеріалів та конструкції.

Застосування:

✅ Фото- та відеокамери, PTZ-системи.
✅ Робототехніка, маніпулятори, сервоконтроль.
✅ Промислова автоматизація.
✅ Медичні діагностичні системи.
✅ Пульти керування обладнанням.
✅ Наукові та вимірювальні прилади.

Опис інтерфейсів:

🔸 Центральний контакт — сигнальний вихід потенціометра.
🔸 Бічні контакти — позитивний та негативний полюс живлення/опорної напруги.
🔸 Двовісна сенсорна система — передає аналогові значення зміщення по осях X та Y.

Інструкція до використання:

1️⃣ Під’єднайте живлення до крайніх контактів відповідно до полярності.
2️⃣ Сигнальний контакт підключіть до аналогового входу контролера.
3️⃣ Використовуйте живлення 5–12 В згідно з вимогами системи.
4️⃣ Під час пайки працюйте швидко — уникайте перегріву пластикової основи потенціометра.
5️⃣ Після монтажу зчитайте аналогові значення для керування механізмами або меню.

Заходи безпеки:

⚠️ Не перегрівайте елементи під час пайки — тривале нагрівання може пошкодити пластикову платформу.
⚠️ Не перевищуйте допустиму напругу живлення.
⚠️ Уникайте надмірного механічного навантаження на важіль.
⚠️ Виконуйте монтаж тільки при вимкненому живленні.
⚠️ Захищайте джойстик від попадання вологи та пилу.

Технічні характеристики:

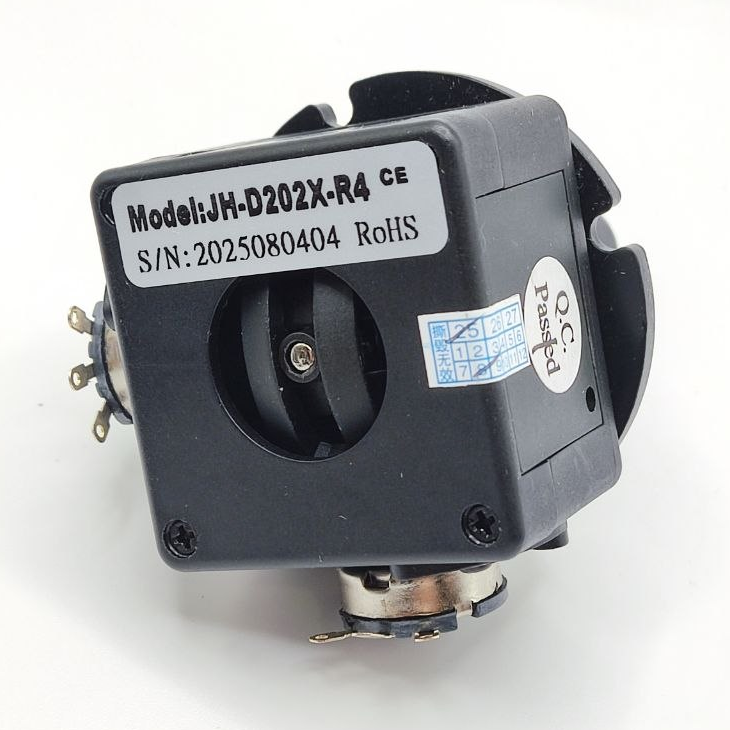

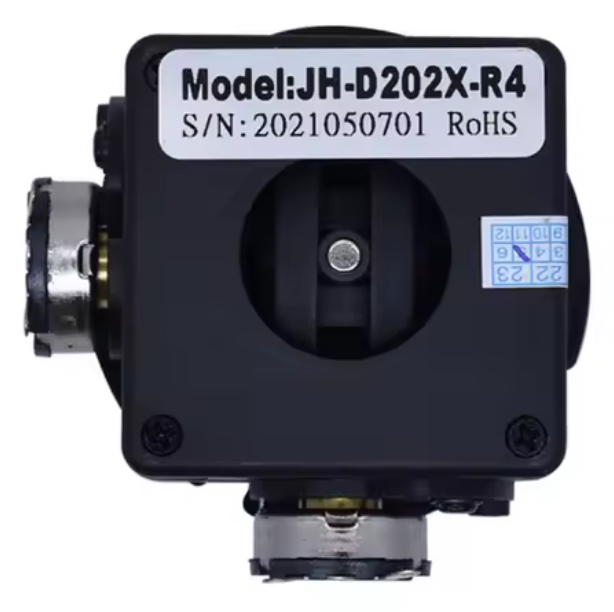

⚙️ Модель: JH-D202X-R2/R4
⚙️ Тип: Двовісний аналоговий потенціометр (2D)
⚙️ Номінальний опір: 10 кОм
⚙️ Допуск опору: ±20%
⚙️ Лінійність: ±1%
⚙️ Роздільна здатність: Практично нескінченна
⚙️ Температурний коефіцієнт: ±400 ppm/°C
⚙️ Плавність виходу: до 0.5%
⚙️ Електричний кут відхилення X/Y: ±25°
⚙️ Електричний кут відхилення Z: ±45°
⚙️ Ізоляційний опір: 50 МОм @ 500VDC (60 сек)
⚙️ Крутний момент: X/Y — 260 gf, Z — 350 gf
⚙️ Помилка відновлення: ±0.03 кОм
⚙️ Механічний ресурс: 500 000 циклів
⚙️ Робоча температура: -40°C…+85°C
⚙️ Колір: чорний

📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попередження.

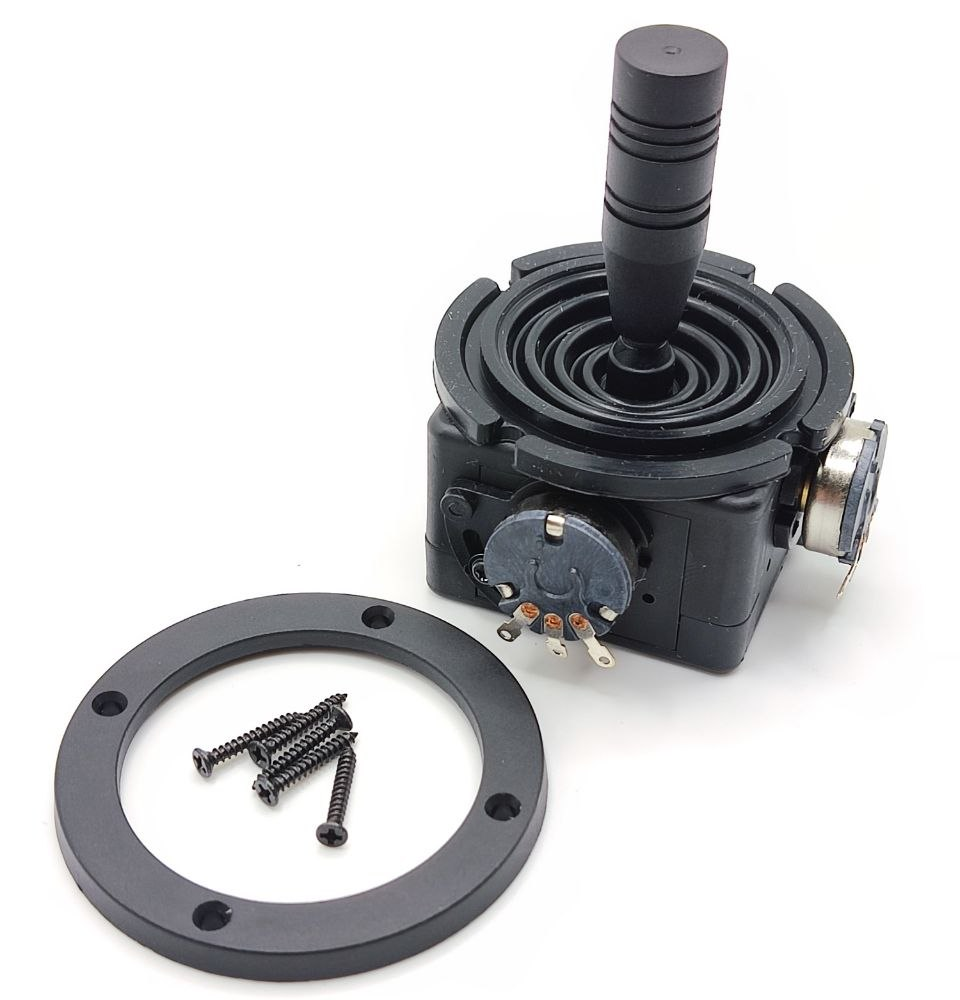

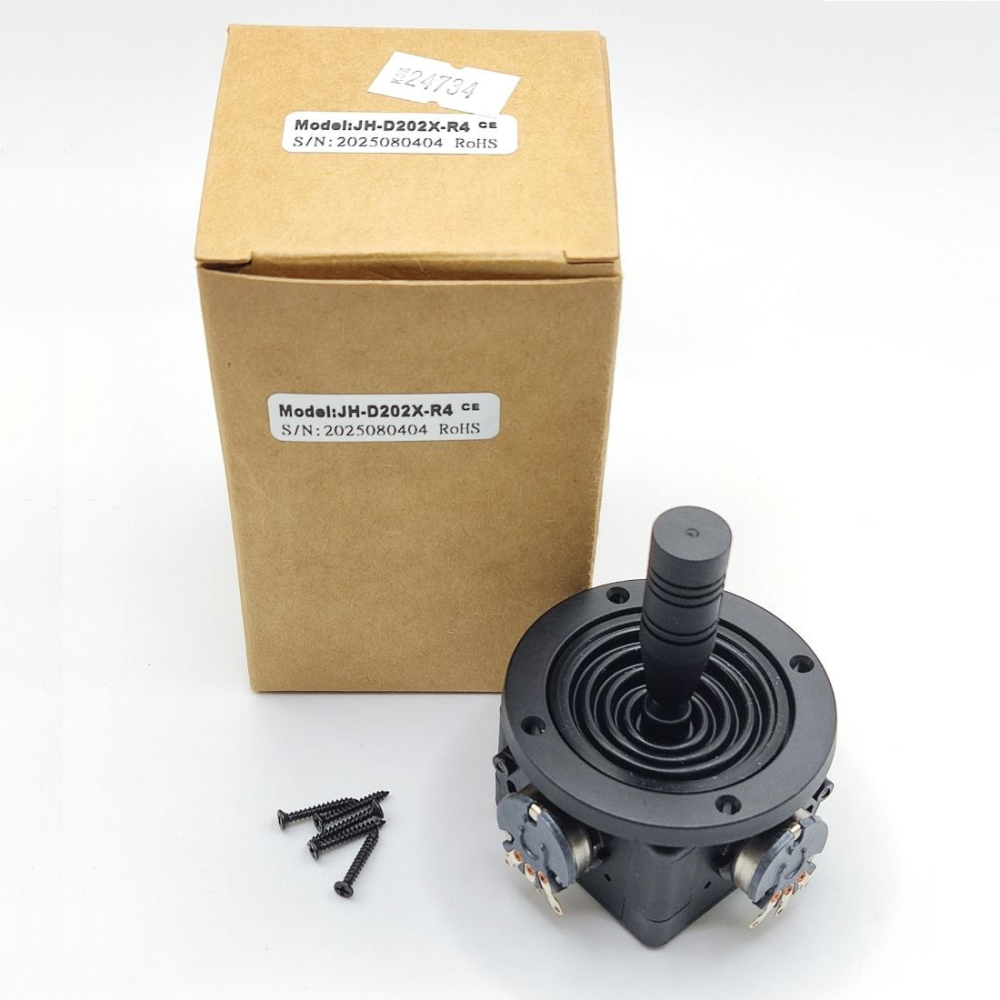

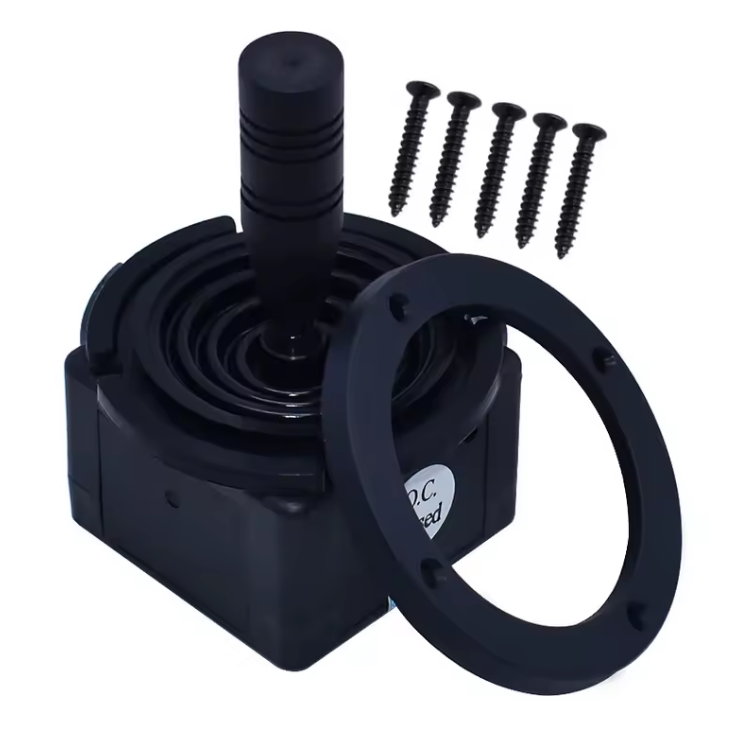

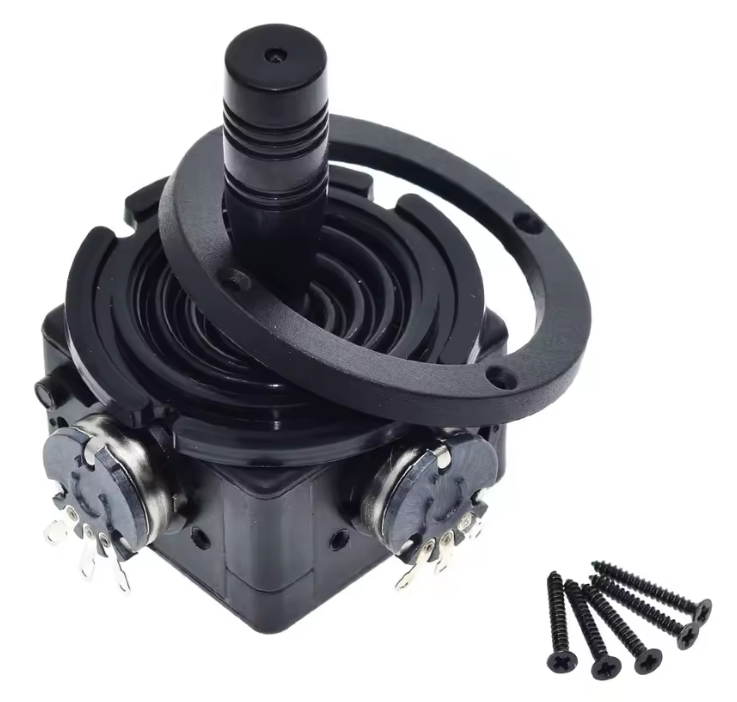

Комплектація:

📦 Джойстик-потенціометр JH-D202X-R2/R4 — 1 шт
📦 Гвинти 2×14 мм — 5 шт
📦 Пакування

Двовісний джойстик-потенціометр JH-D202X-R2/R4 — надійний, точний і довговічний модуль для керування механізмами, камерами, роботами та автоматизованими системами. Забезпечує плавний рух, високу точність і стабільність у будь-яких умовах експлуатації.
