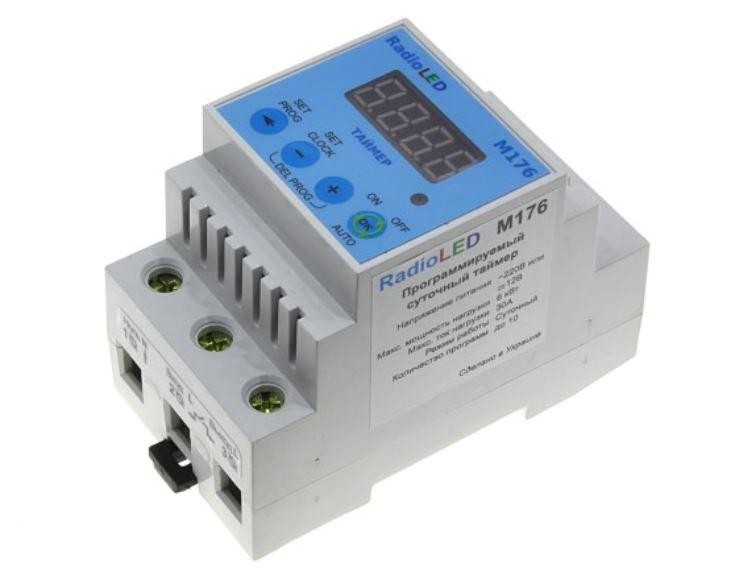

Таймер програмований для бойлера добовий на DIN рейку 30А M176

Ціна за 1 шт.

540.30 грн

В
                                                                    наявності 2
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (2 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Галузь застосування

Таймер для бойлера M176 призначений для включення та вимикання бойлера або іншого навантаження задані моменти часу протягом доби.

- Кількість програм (вмикань/вимикань навантаження) до 10.

- Встановлені програми повторюються кожну добу.

- Мінімальна тривалість програми 1 хвилина, максимальна – 23 години 59 хвилин.

- Хід годинника зберігається при відключенні живлення завдяки аварійному джерелу живлення (Акумулятор).

- Встановлені значення зберігаються в незалежній пам'яті.

Технічні характеристики
Напруга живлення......................220В змінна або 12В постійна
Кількість виходів.........................1 нормально розімкнутий контакт
Напруга на виході......................напруга мережі
Максимальний струм навантаження..............30А
Номінальна потужність навантаження........6кВт
Режим роботи................................добовий
Кількість програм(увім/вимкн).........10 програм
Мінімальний час включення...........1 хвилина
Час роботи на резервн. живл.............не менше 24 годин
Витривалість контактів реле..............100000 увімкнень
Габаритні розміри..........................91х52х67мм
Ступінь захисту приладу ....................Ip20

Монтаж та підключення

Для підключення приладу необхідно встановити його на монтажну рейку та підвести дроти живлення та навантаження. Зачистіть кінці дроту довжиною 10 мм, довші кінці можуть призвести до замикання. При використанні багатожильного дроту для підключення необхідно застосовувати кабельні наконечники, щоб не пошкодити жили при обтисненні гвинтів у клемі. Перетин дроту слід вибирати виходячи з комутованого навантаження. Схему приєднання виконати згідно з малюнком (Схема1 або Схема2). У таймері передбачено два варіанти харчування: 220В змінне, або 12В постійне.

Варіант 1. Живлення 220В. Живлення 220В подається на контакти 1 (нуль, N) та 2 (фаза вхід, IN), навантаження підключається на контакти1 (нуль, N) та 3 (фаза вихід, OUT). На виході 220В.
