Код: 20974

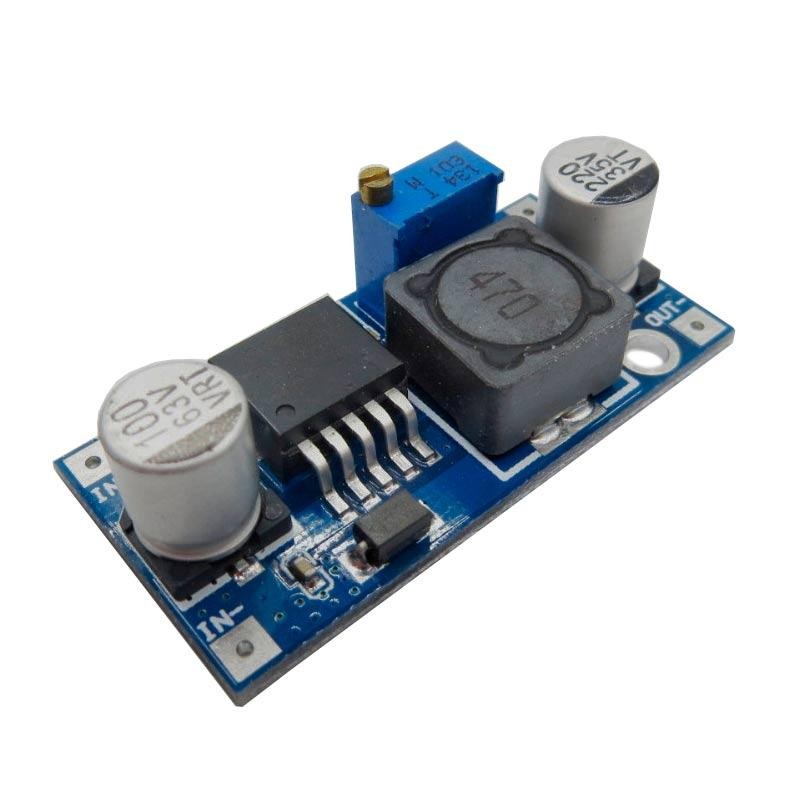

DC-DC понижуючий перетворювач з регулюванням (LM2596HVS) IN 4.5-48V OUT 3-35V 3A

Ціна за 1 шт.
55.00 грн
В наявності 188 шт.
  • пр. Слобожанський 83/3 (188 шт).
  • Оптом і в роздріб
    Оптові ціни
    50.40 грн./шт.
    при замовленні від 3 шт.
    39.50 грн./шт.
    при замовленні від 20 шт.
    Опис

    LM2596HVS - понижуючий регульований перетворювач DC-DC, який змінює вихідну напругу постійного струму. Даний конвертер має широкий діапазон вхідної та вихідної напруги. Модуль можна використовувати як блок живлення, джерело живлення для пристроїв, акумуляторів, для живлення потужних світлодіодів і т.д.

    Модуль спроектований на базі мікросхеми LM2596HVS, підстроювального резистора та інших допоміжних компонентів. Також на висновках плати встановлені твердотільні (полімерні) конденсатори, які зменшують пульсацію напруги та збільшують кількість використання модуля. Мікросхема LM2596HVS є монолітним імпульсним понижувальним перетворювачем напруги компанії Texas Instruments з частотою перемикання 150 кГц. Регулюється вихідна напруга перетворювача за допомогою багатооборотного резистора будівельного опором 10 кОм. Однією з особливостей імпульсного перетворювача є наявність високого ККД (коефіцієнт корисної дії), який може становити до 92%. Максимальний струм навантаження при встановленому радіаторі становить 3 А.

    При використанні навантаження потужністю понад 10 Вт рекомендується встановити додаткове охолодження. Як охолодження можна використовувати радіатор. Кріпиться радіатор корпусу мікросхеми за допомогою теплопровідної пасти. При установці необхідно дотримуватись ізоляції струмопровідних компонентів від радіатора.

    Мікросхема має захист від КЗ (короткого замикання) та перегріву (спрацьовує за 150 °C). Також має обмеження сили струму на виході.

    Для підключення джерела живлення та навантаження передбачено 4 отвори:

    IN+: вхідна напруга 4,5 - 48 В
    IN-: «земля»
    OUT+: вихідна напруга 3 - 35 В
    OUT-: спільний провод навантаження

    Подається живлення від зовнішнього джерела живлення. Діапазон вхідної напруги становить від 4,5 до 48 В, а вихідної напруги постійного струму від 3 до 35 В. Вихідна напруга модуля повинна бути меншою за значення вхідної напруги, оскільки модуль не має функції підвищення напруги.

    Технічні характеристики модуля:

    Мікросхема LM2596HVS
    Вхідна напруга, В 4,5 ... 48
    Вихідна напруга, В 3 ... 35
    Частота перетворення, кГц 150
    КПД, % 92
    Робочий діапазон температур, °C -40 ... +125
    Вихідний струм, А 3 (2 без додаткового охолодження)
    Вихідна потужність, Вт 15 (10 без додаткового охолодження)
    Розміри модуля, мм 43 х 21

    Основні переваги цього товару:

    1. Регульована напруга і струм: Дозволяє точно налаштовувати вихідну напругу та струм з великою точністю для вашого проекту.

    2. Широкий діапазон вхідної напруги: Підходить для використання з різними джерелами живлення від 4.5В до 48В.

    3. Потужність 3А: Забезпечує достатньо потужний струм для живлення вимогливих електронних пристроїв та навантажень.

    4. Ефективність та надійність: Висока ефективність конвертації та вбудовані захисти гарантують надійну роботу та захист вашого обладнання.
