Опис

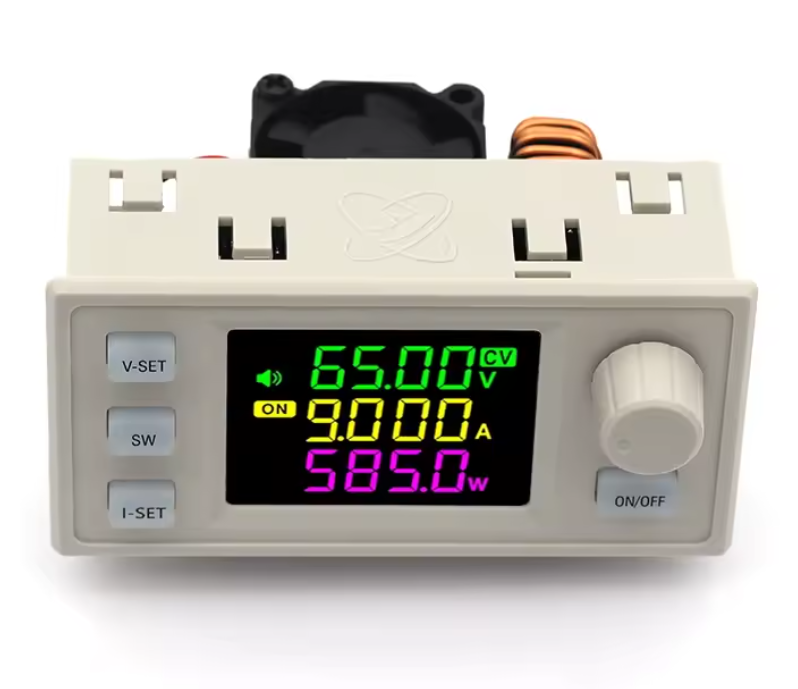

DC-DC перетворювач XY6509X 12–72V → 0–65V 9A 585W з дисплеєм, MPPT та захистом

XY6509X — це сучасний високоточний понижувальний DC-DC модуль лабораторного типу, що підтримує стабілізацію напруги (CV) та струму (CC), функцію MPPT для сонячних панелей і цифрове керування через інтерфейс MODBUS. Завдяки потужності до 585 Вт, точній індикації та широкому діапазону вхідних і вихідних параметрів, він ідеально підходить для живлення, тестування, зарядки та лабораторних застосувань.

Особливості:
🔹 Підтримка серійного зв’язку за стандартом MODBUS, що дозволяє підключення до ПК, мікроконтролерів або PLC.
🔹 Функція MPPT (Maximum Power Point Tracking) забезпечує ефективне використання енергії сонячних панелей.
🔹 Великий LCD-дисплей 38×29 мм з чітким, контрастним шрифтом і зручною структурою інтерфейсу.

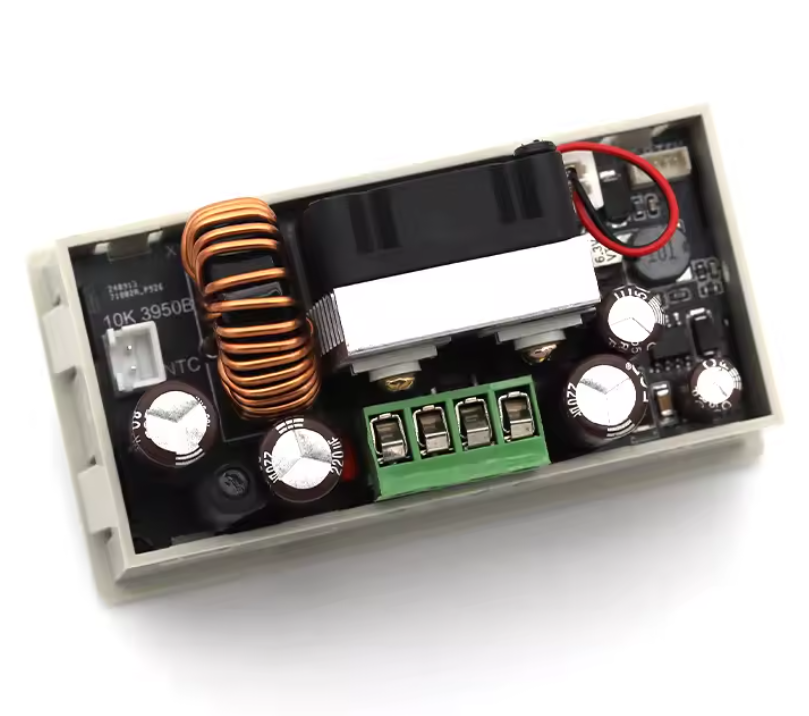

🔹 Позолочена друкована плата — висока провідність, антикорозійна стійкість і тривалий термін служби.
🔹 Корпус з вогнетривкого пластику, виготовлений методом лиття під тиском із подвійною системою фіксації плати.
🔹 Високоточний зовнішній кварцовий генератор для коректного відліку часу й підрахунку ємності/енергії.
🔹 Потужний 48-вивідний MCU-контролер із частотою 64 MHz забезпечує високу швидкість обробки даних.
🔹 Підтримка оновлення прошивки та широкі можливості налаштування параметрів захисту.
🔹 М’який старт, що зменшує пускові струми при підключенні навантаження.
🔹 Компактні розміри та професійний промисловий дизайн для тривалої експлуатації.

Переваги:
✔ Висока точність регулювання напруги та струму.
✔ Підтримка MPPT — оптимальне використання сонячної енергії.
✔ Захист від перевантаження, короткого замикання, перегріву та зворотної полярності.
✔ Зручний інтерфейс і наочний екран для контролю параметрів у реальному часі.
✔ Можливість інтеграції у складні системи керування або автоматизації через MODBUS.

Застосування:
✅ Лабораторні стенди, дослідження, експериментальні установки.
✅ Зарядка акумуляторів (Li-Ion, свинцевих, NiMH) з контролем ємності.
✅ Використання в системах сонячного живлення завдяки MPPT.
✅ Тестування електронних пристроїв і живлення схем.
✅ Як частина систем керування живленням у промислових рішеннях.

Опис інтерфейсів:

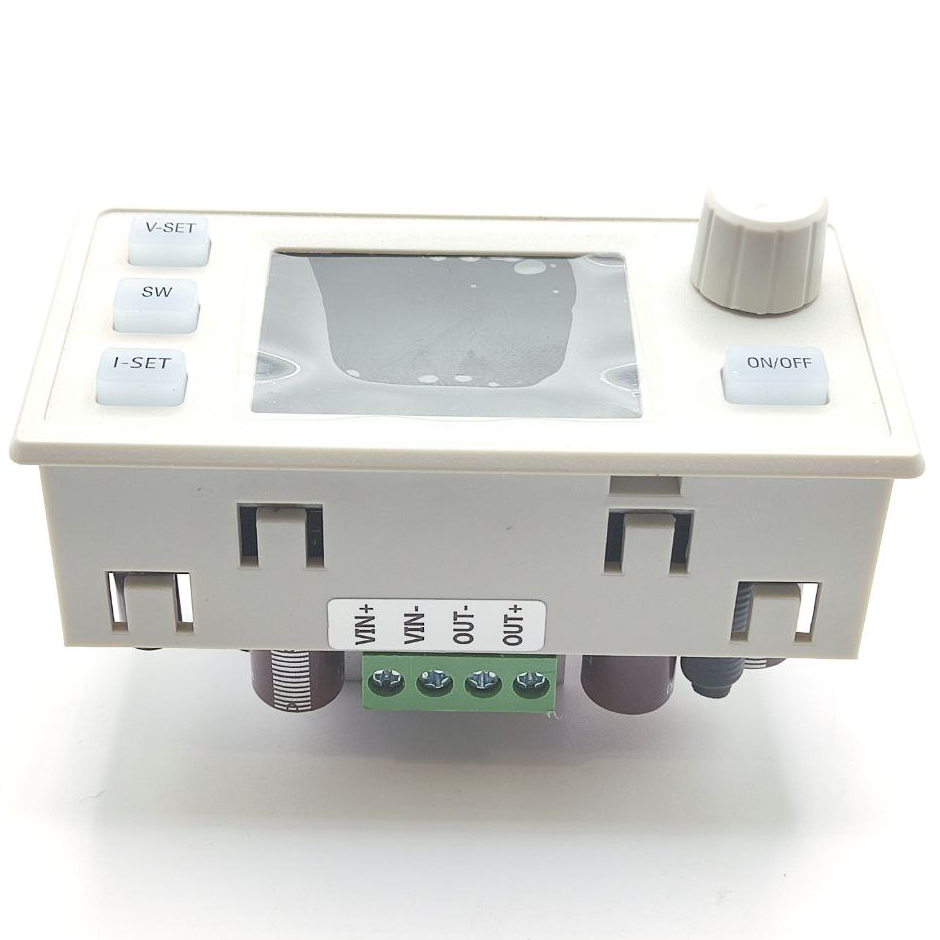

🔸 IN+ / IN− — вхід живлення (12–72 В DC).
🔸 OUT+ / OUT− — вихід стабілізованої напруги.

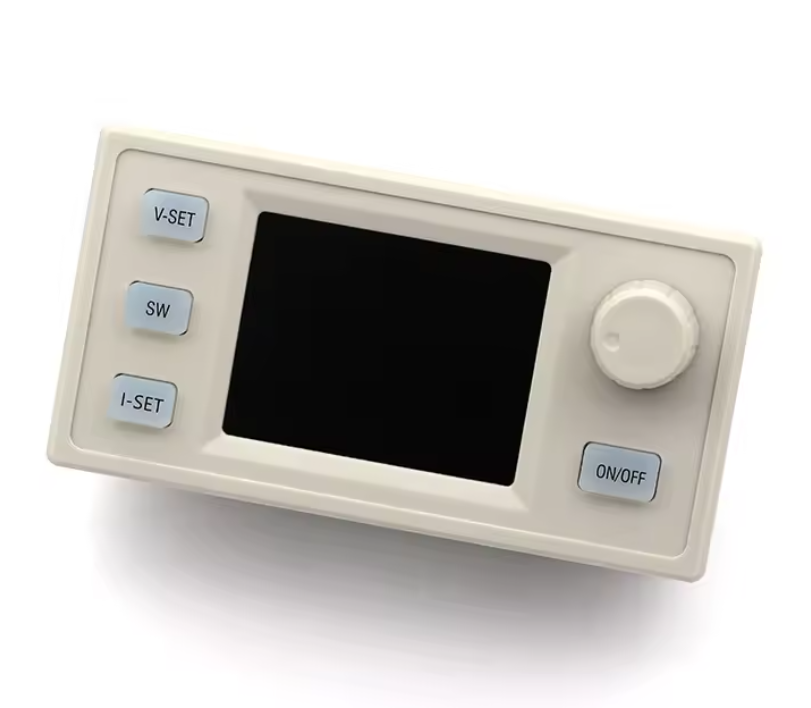

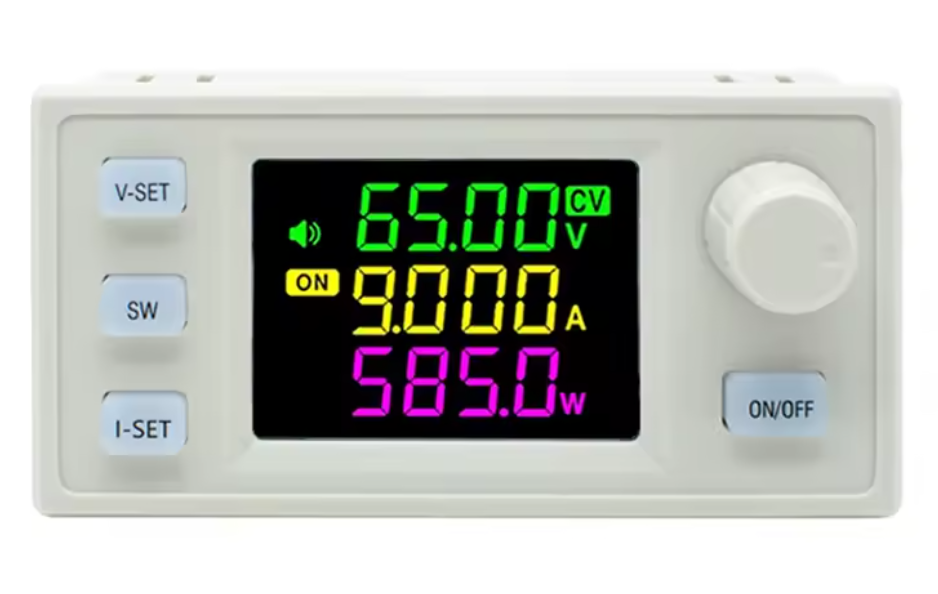

🔸 LCD-дисплей 38×29 мм — відображення напруги, струму, потужності, часу, ємності.

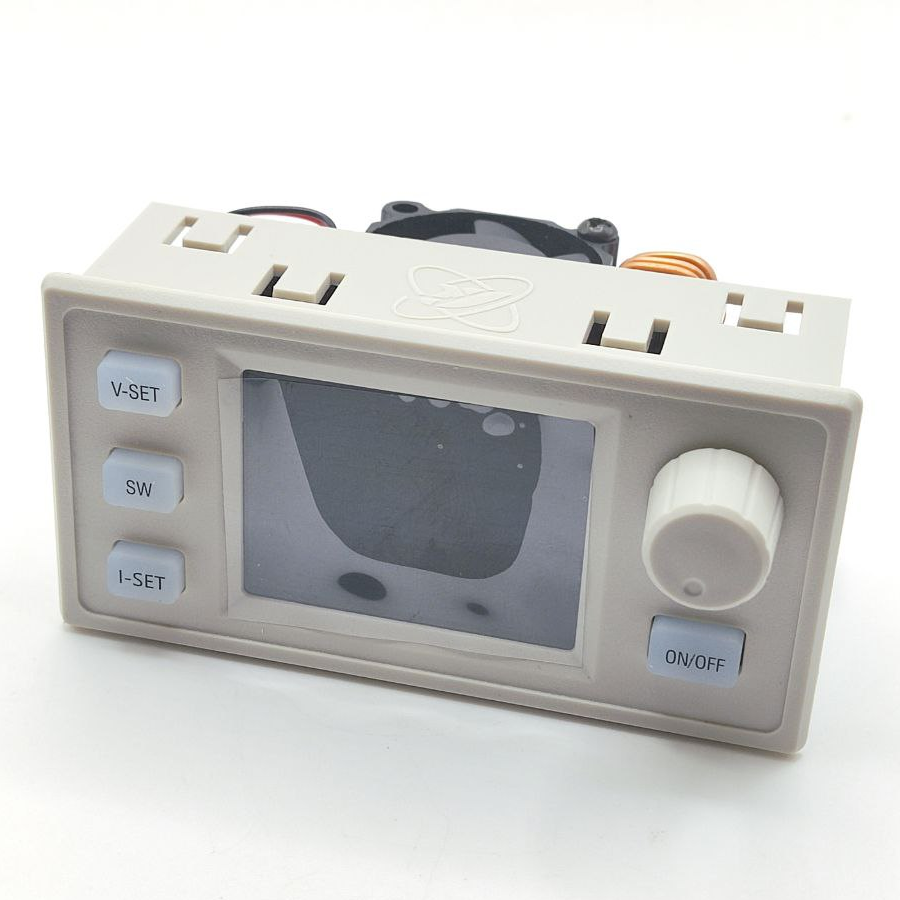

🔸 Енкодер/кнопки управління — налаштування параметрів і доступ до меню.
🔸 MODBUS-порт (UART) — цифровий обмін даними, підтримка оновлення ПЗ.

Інструкція до використання:
1️⃣ Підключіть джерело живлення до клем IN+ та IN−.
2️⃣ Під’єднайте навантаження до виходів OUT+ та OUT−.
3️⃣ За допомогою енкодера встановіть потрібні параметри напруги (CV) та струму (CC).
4️⃣ За потреби активуйте функцію MPPT при роботі з сонячною панеллю.
5️⃣ Використовуйте кнопки меню для налаштування порогів захисту (OVP, OCP, OTP тощо).
6️⃣ Після налаштування увімкніть вихід і контролюйте показники на дисплеї.

Заходи безпеки:
⚠️ Не перевищуйте вхідну напругу 72 В.
⚠️ Забезпечте охолодження при великих навантаженнях.
⚠️ Не допускайте зворотного підключення полярності.
⚠️ Уникайте коротких замикань і перевантажень понад 9 А.
⚠️ Не працюйте в умовах підвищеної вологості чи запиленості.

Технічні характеристики:
⚙️ Модель: XY6509X
⚙️ Вхідна напруга: 12.0–72 В DC
⚙️ Вихідна напруга: 0–65 В DC
⚙️ Вихідний струм: 0–9.000 А
⚙️ Максимальна потужність: 585 Вт
⚙️ Точність напруги: ±0.5% + 1 розряд
⚙️ Точність струму: ±0.5% + 3 розряди
⚙️ Роздільна здатність: 0.01 В / 0.001 А
⚙️ ККД: ≈95%
⚙️ Захисти:
• Від зворотного підключення
• Від перенапруги (0–67 В, за замовчуванням 67 В)
• Від перевантаження по струму (0–9.2 А, за замовчуванням 9.2 А)
• Від перегріву (0–110°C, за замовчуванням 95°C)
• Від перевищення потужності (0–650 Вт, за замовчуванням 650 Вт)
• Від перевищення часу (1 хв – 99 год 59 хв)
• Від перевищення ємності (0–9999Ah)
• Від перевищення енергії (0–4200kWh)
⚙️ Функції: MPPT, MODBUS, оновлення прошивки, м’який старт

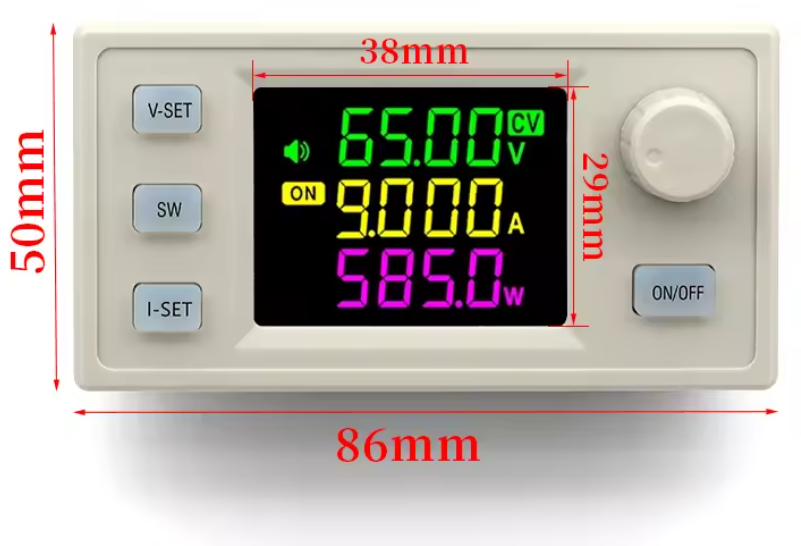

⚙️ Габарити екрана: 38×29 мм
⚙️ Габаритні розміри: 86×45×60 мм

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація:
📦 Модуль XY6509X — 1 шт

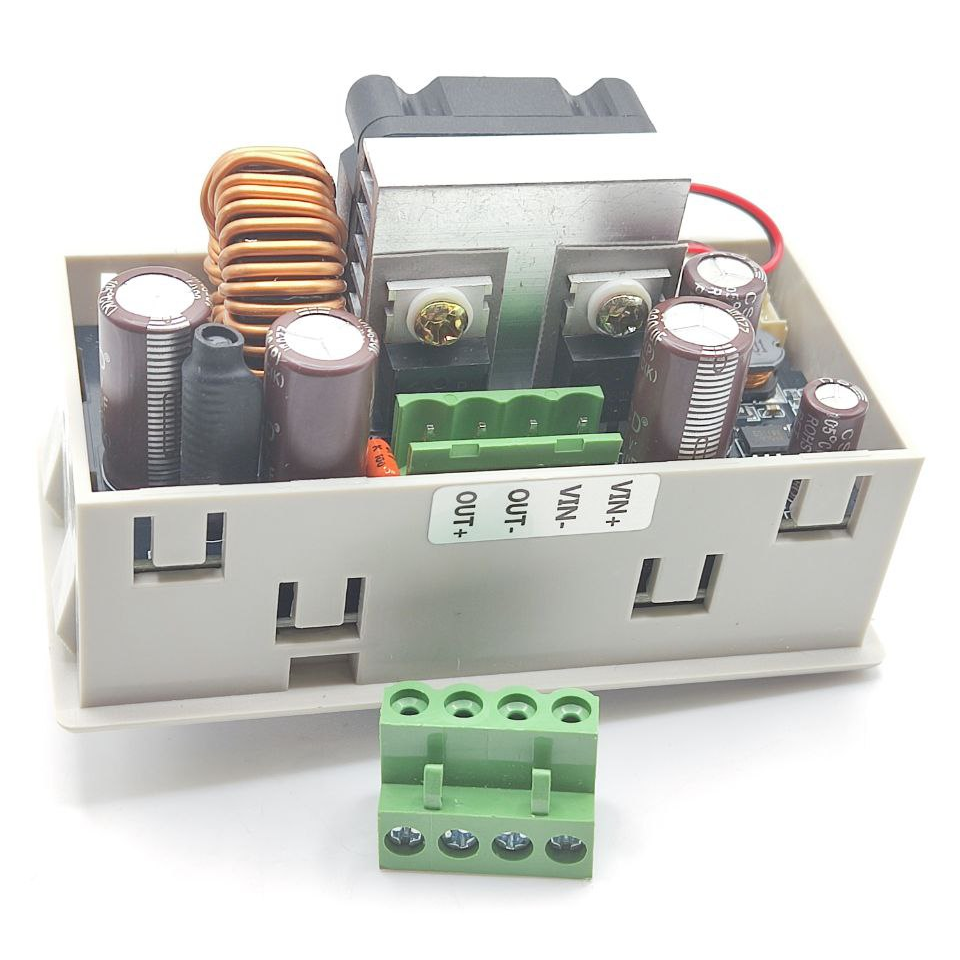

📦 4pin клемний штекер — 1 шт
📦 Картонна коробка

Модель XY6509X — це потужний інтелектуальний DC-DC перетворювач нового покоління, створений для професійних лабораторних і енергетичних застосувань. Він поєднує високу точність, ефективність і захист, роблячи його універсальним рішенням для інженерів, розробників і майстрів електроніки.
