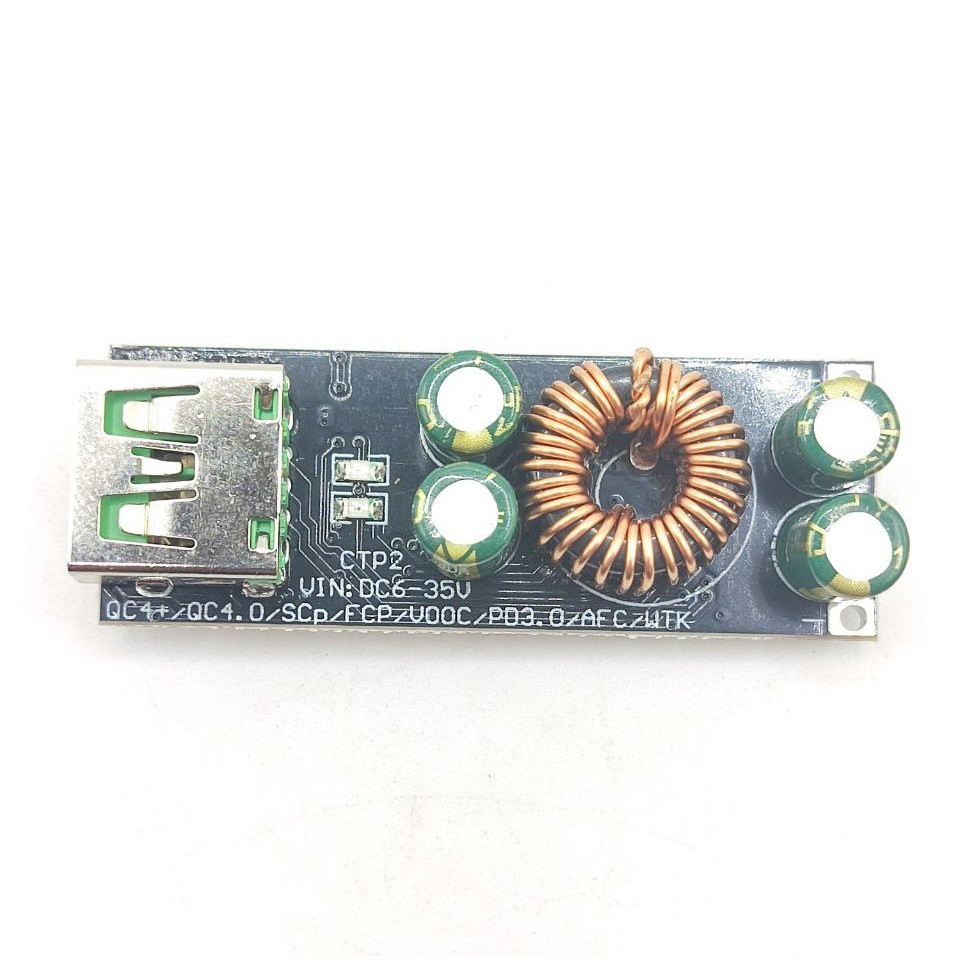

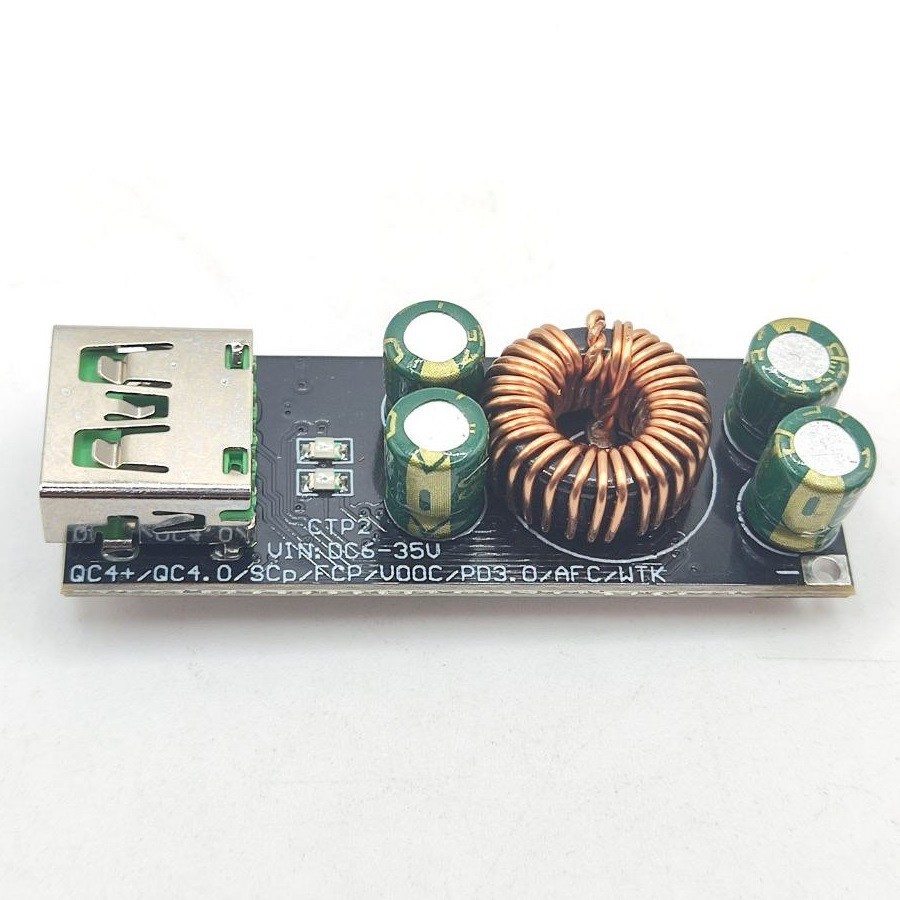

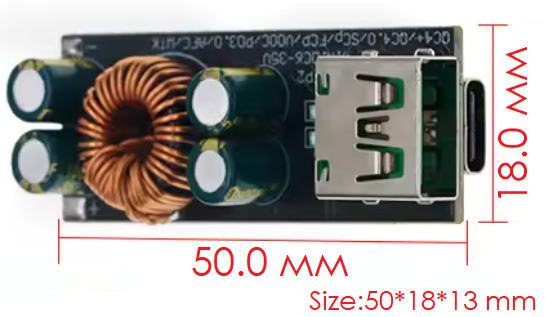

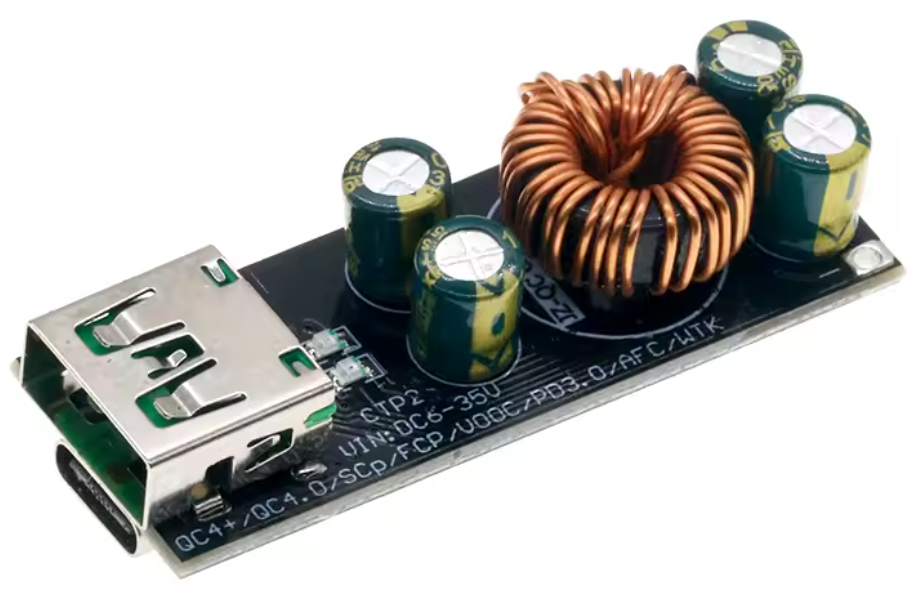

DC-DC понижуючий перетворювач SW3516 з підтримкою QC3.0, QC4.0, вхід 6-35V, вихід USB Type-C 5V
Модуль SW3516 — це високопродуктивний DC-DC понижуючий перетворювач, що підтримує сучасні протоколи швидкої зарядки, включно з QC3.0, QC4.0, PD3.0 та SCP. Його універсальність дозволяє ефективно заряджати смартфони, планшети та ноутбуки, використовуючи широкий діапазон вхідної напруги (6–35 В), що робить його ідеальним для автомобільних та портативних рішень.
Особливості
🔹 Підтримка широкого спектра швидких протоколів зарядки: QC4.0+, QC3.0, PD3.0, SCP, FCP, Apple 2.4A, Samsung AFC, MediaTek PE2.0
🔹 Вхідна напруга від 6 до 35 В постійного струму
🔹 Вихідна потужність до 24 Вт із ефективністю перетворення до 97%
🔹 USB Type-C порт з можливістю автоматичного визначення протоколу
🔹 Вбудований механізм компенсації падіння напруги
🔹 Захист від: перенапруги, зниження напруги, перевантаження, короткого замикання, перегріву

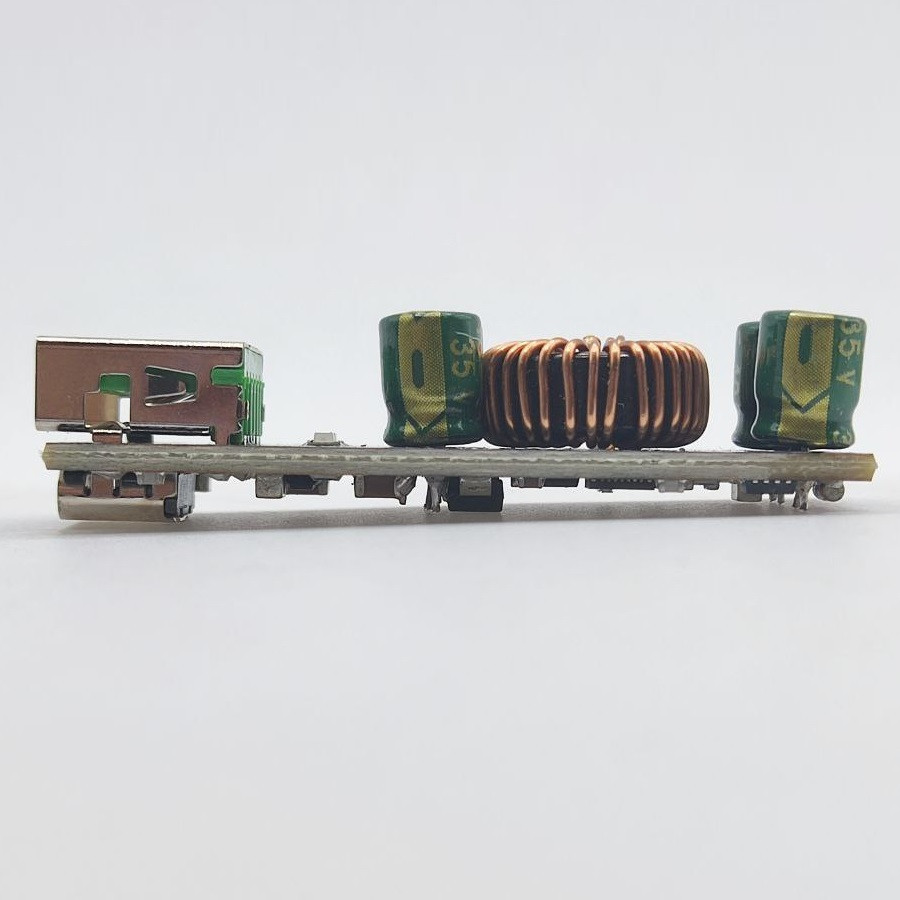

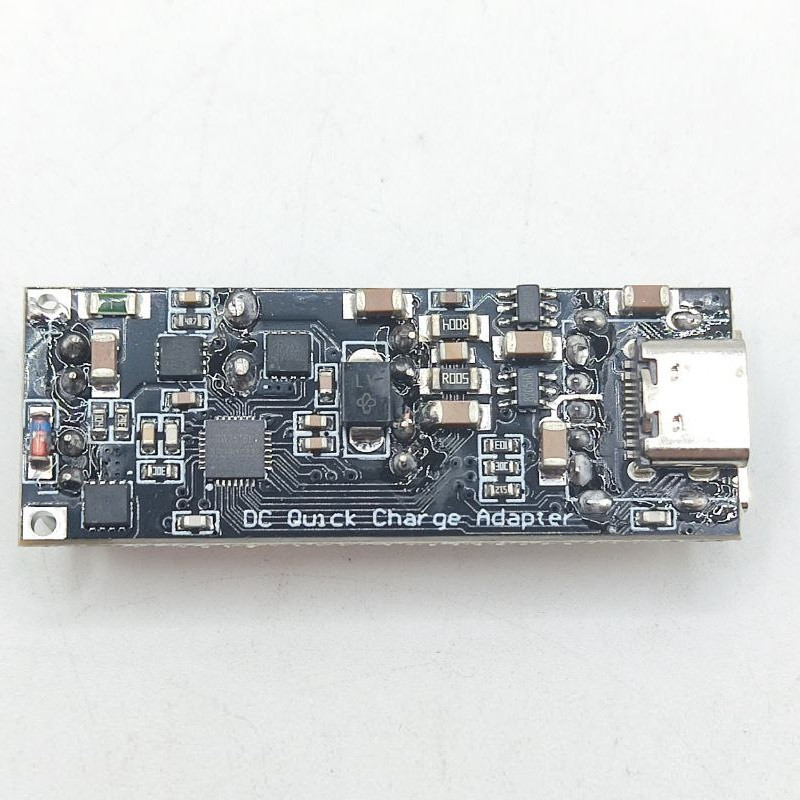

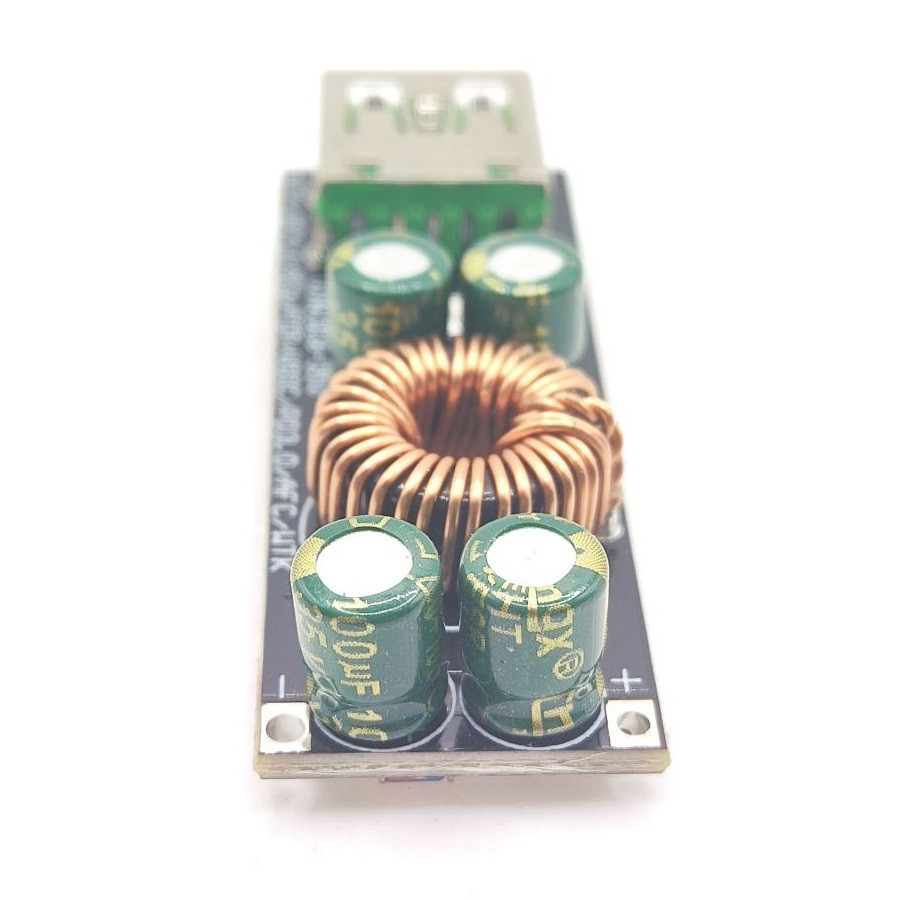

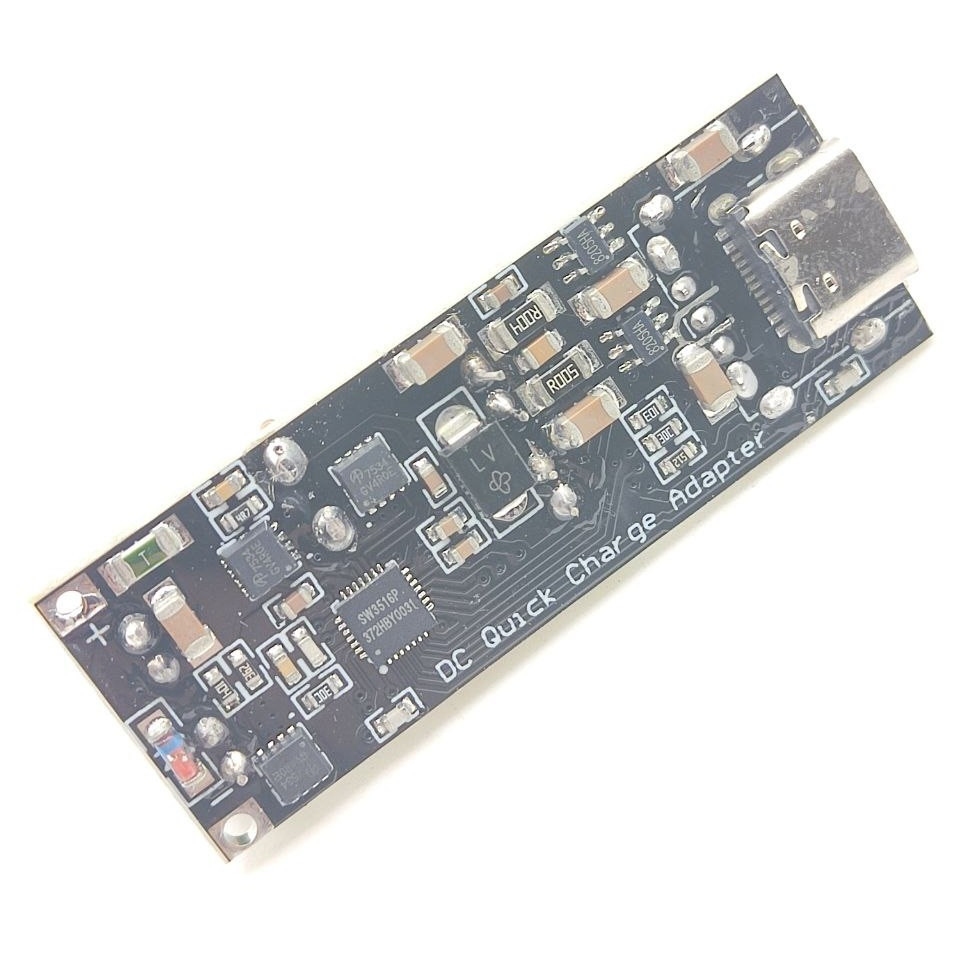

🔹 Використання зовнішніх MOSFET і подвійних феритових кільцевих дроселів для зниження нагріву
🔹 Підходить для зарядки ноутбуків з PD, смартфонів, реєстраторів та сонячних станцій
Переваги
✔ Надійна робота навіть при високих навантаженнях
✔ Компактні розміри — ідеально для вбудованих та портативних систем
✔ Підтримка новітніх стандартів зарядки
✔ Енергоефективне рішення для мобільних пристроїв
✔ Безпечна робота завдяки багаторівневому захисту
Застосування
✅ Зарядка смартфонів та планшетів з QC/PD
✅ Під’єднання ноутбуків з PD через Type-C
✅ Зарядка від автомобільного акумулятора
✅ Системи резервного живлення та сонячної енергетики
✅ Ремонт або модернізація живлення у DIY-проєктах

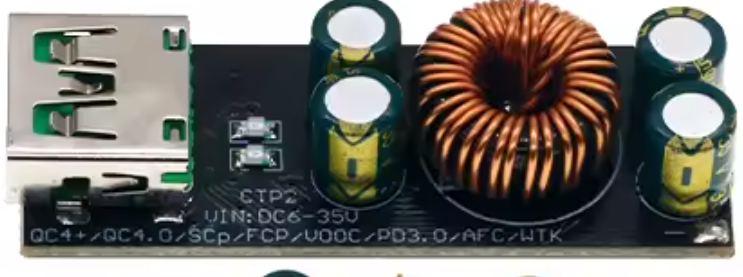

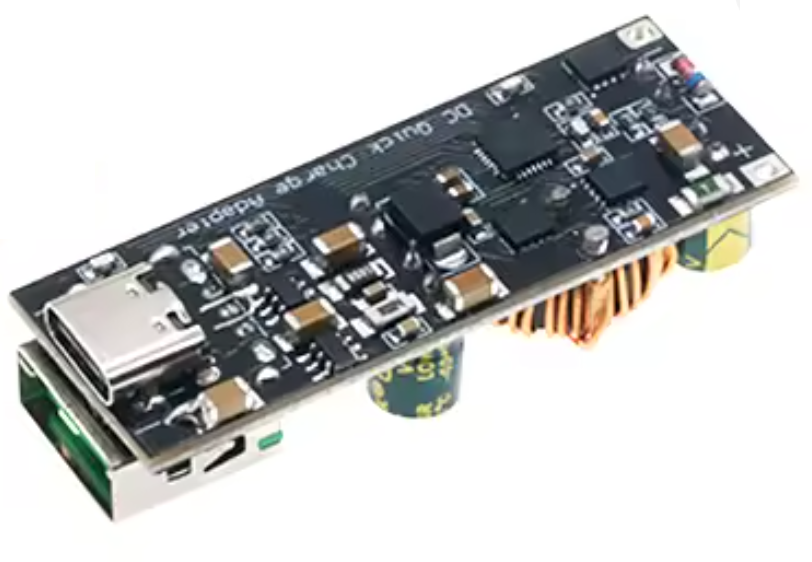

Опис інтерфейсів
🔸 Вхід живлення: 6–35 В DC
🔸 Порт USB Type-C: вихід для зарядки з підтримкою PD/QC
🔸 USB порт: сумісний з Apple 2.4A, QC3.0, SCP
🔸 Індикатори: візуальна індикація стану живлення та режиму

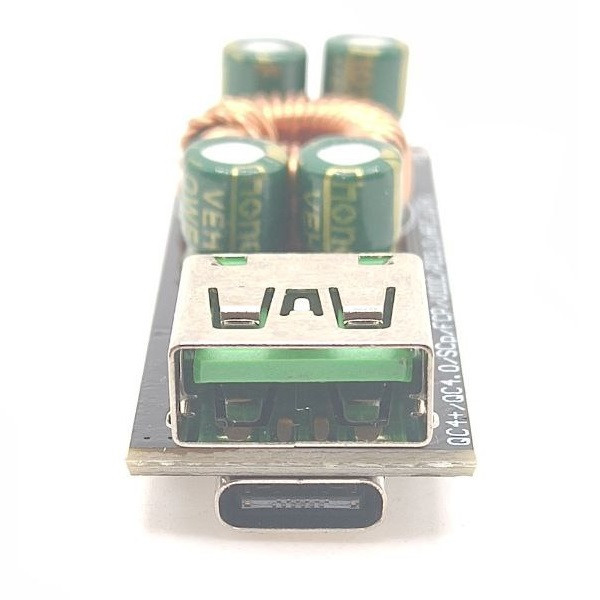

🔸 Підтримка двох одночасних підключень: USB + Type-C (обидва видають 5 В при паралельному підключенні)
Функції
🟢 Підтримка швидкої зарядки по QC3.0, QC4.0, PD3.0 (до 20 В / 3 А при напрузі живлення > 21 В)
🟢 USB порт підтримує: SCP, FCP, Apple 2.4A, QC3.0, AFC
🟢 Типові тести зарядки:
• Huawei Mate20 — 4.89V / 4.59A (SCP режим)
• Xiaomi 8 — 6.44V / 2.79A (QC3.0)
• iPhone XS — 5.22V / 2.37A (Apple 2.4A)
🟢 Порт Type-C підтримує:
• iPhone XR — 9.17V / 1.91A (PD)
• Huawei P20 Pro — 9.17V / 1.69A (PD)
• Xiaomi 8 — 6.1V / 2.63A (Fast charge)
🟢 Паралельне підключення USB та Type-C видає 5В одночасно
🟢 Автоматичне визначення пристрою та режиму зарядки
Інструкція до використання
1️⃣ Підключіть джерело живлення 6–35 В DC до входу модуля
2️⃣ Під'єднайте пристрій до порту USB або Type-C
3️⃣ Якщо потрібно, використовуйте оригінальний кабель для максимальної швидкості зарядки
4️⃣ Уникайте одночасного використання двох портів з високим струмом
5️⃣ Забезпечте охолодження при роботі з потужними навантаженнями (наприклад, зарядка ноутбука)
Запобіжні заходи
1️⃣ Не перевищуйте вхідну напругу понад 35 В — це може пошкодити модуль
2️⃣ При живленні ноутбука через PD — обов’язково використовуйте радіатор або вентиляцію
3️⃣ Завжди використовуйте якісний USB тестер з низьким внутрішнім опором для вимірювань
4️⃣ Не залишайте модуль без нагляду під час зарядки потужних пристроїв
Технічні характеристики
⚙️ Модель: SW3516
⚙️ Вхідна напруга: 6–35 В DC
⚙️ Вихідна напруга: 5 В за замовчуванням, 3–12 В (автоматично)
⚙️ Вихідна потужність: до 24 Вт
⚙️ Підтримка протоколів: QC4.0+/QC3.0, PD3.0(PPS), SCP, FCP, Apple 2.4A, AFC, PE2.0
⚙️ ККД перетворення: 90–97%
⚙️ Захисти: перенапруга, зниження, перевантаження, перегрів
⚙️ Робоча температура: -40°C...+85°C
Комплектація
📦 Модуль SW3516
📦 Антистатичне пакування
Цей модуль — незамінний помічник для швидкої зарядки у будь-яких умовах. Завдяки широкій сумісності та високій потужності SW3516 забезпечує надійність, безпеку й гнучкість у ваших проєктах.
