Код: 24787
3.5" TFT дисплей, 480x320 ST7796
Ціна за 1 шт.
521.60
грн
В
наявності 0
шт.
Оптом і в роздріб
Товара нема в наявності
Опис

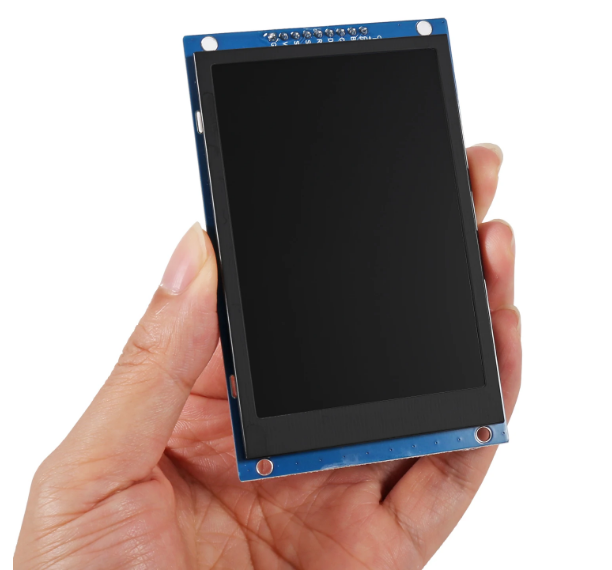

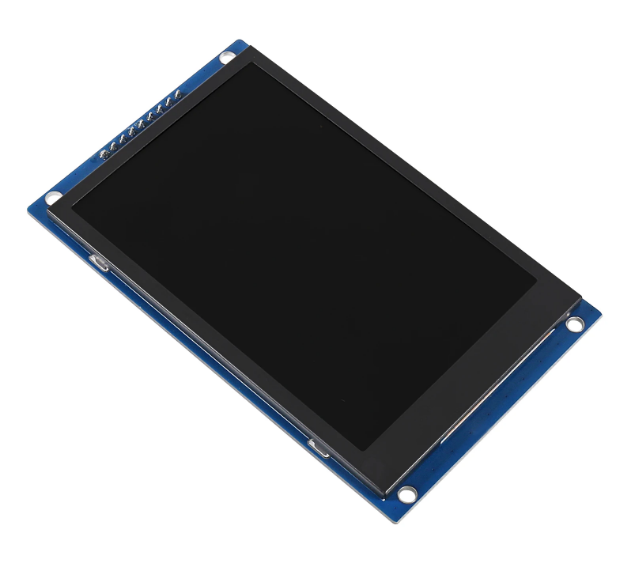

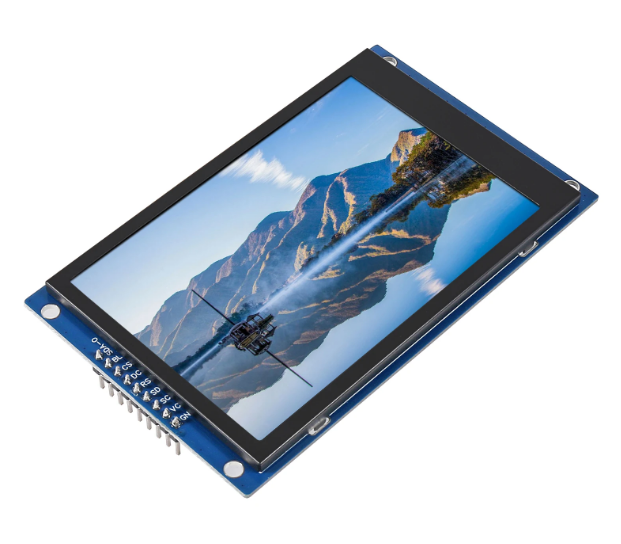

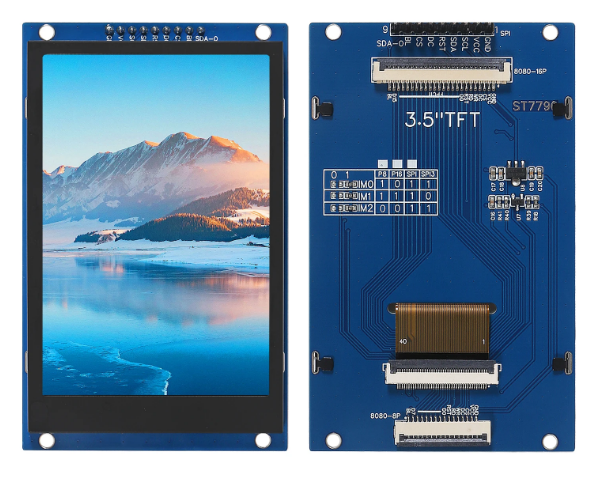

3.5" TFT дисплей 480x320 ST7796 для Arduino та Raspberry Pi
Високоякісний 3.5-дюймовий кольоровий TFT-дисплей з роздільною здатністю 480x320 точок — це потужне візуальне рішення для ваших проєктів. Завдяки драйверу ST7796 та підтримці різних інтерфейсів підключення, цей екран забезпечує чітке та насичене зображення, що робить його ідеальним для створення інтерактивних меню, систем моніторингу та портативних пристроїв.
Особливості
🔹 Висока чіткість та насиченість кольорів: роздільна здатність 320x480 HD у поєднанні з технологією TFT забезпечує яскраву картинку з кутом огляду «12 годин», що дозволяє комфортно зчитувати інформацію під різними кутами.
🔹 Універсальна сумісність живлення: модуль підтримує роботу як з логікою 3.3V, так і 5V, що робить його сумісним із широким спектром мікроконтролерів, включаючи Arduino Mega2560 та всі моделі Raspberry Pi (від Zero до Pi 5).
🔹 Гнучкість інтерфейсів підключення: дисплей підтримує 3/4-wire SPI, а також 8-бітний та 16-бітний паралельні порти, що дає розробнику можливість обирати між швидкістю передачі даних та економією виводів контролера.
🔹 Продумана конструкція та монтаж: компактні габарити (94.84 x 59.15 мм) та наявність отворів для кріплення дозволяють легко інтегрувати дисплей у будь-який корпус, забезпечуючи професійний вигляд вашого DIY-пристрою.
Переваги
✔ Велика діагональ 3.5 дюйма для зручного відображення даних.
✔ Сумісність з Raspberry Pi (Plug-and-Play) та Arduino.
✔ Економне LED-підсвічування на базі 6 білих світлодіодів.
✔ Широкий діапазон робочих температур (від -20°C до 70°C).
✔ Надійний драйвер ST7796 для швидкого оновлення кадрів.
Застосування
✅ Створення інтерактивних панелей керування.
✅ Міні-комп’ютери на базі Raspberry Pi.
✅ Вивід графіків та логів у реальному часі.
✅ Розробка портативних ігрових консолей та медіаплеєрів.

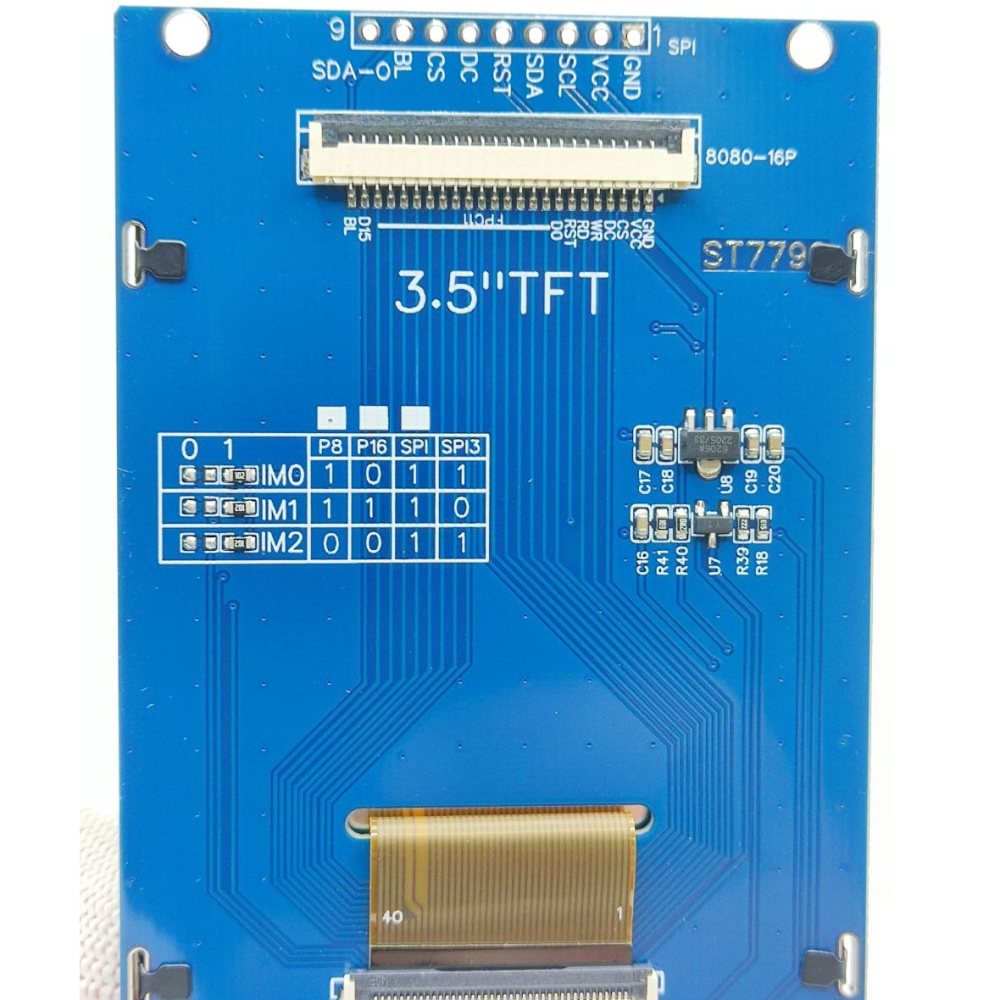

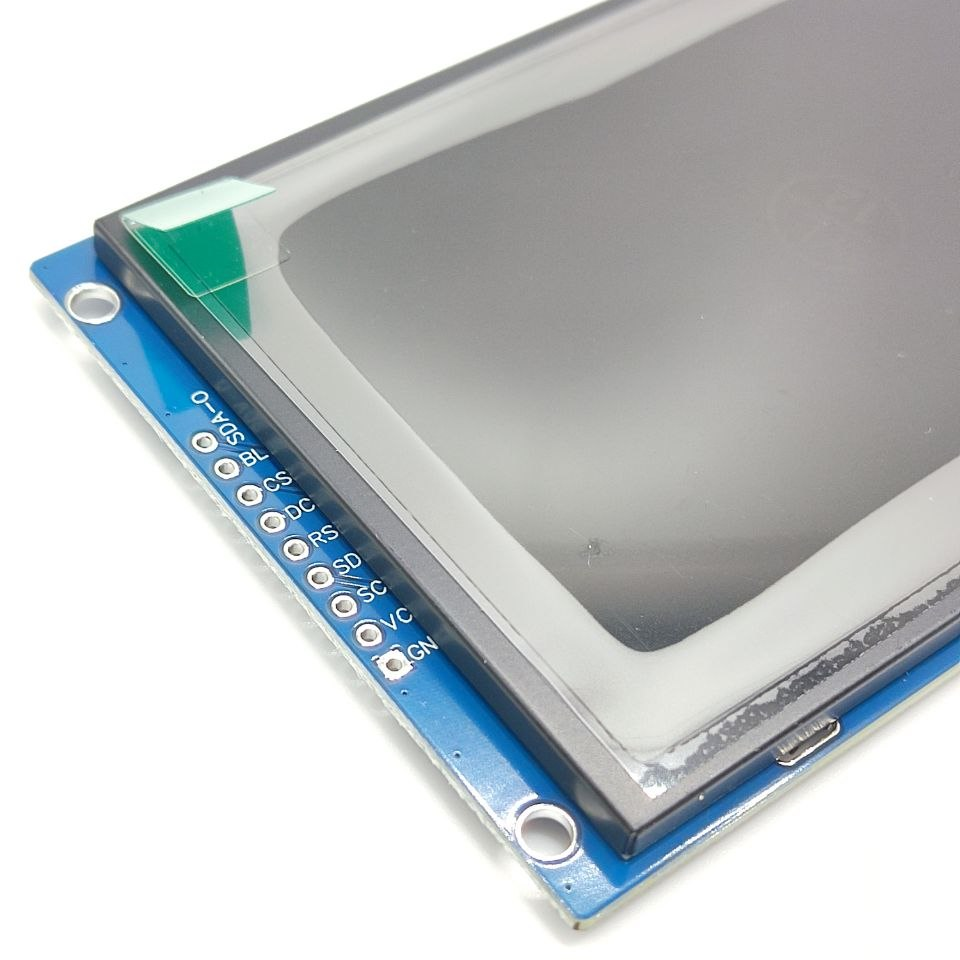

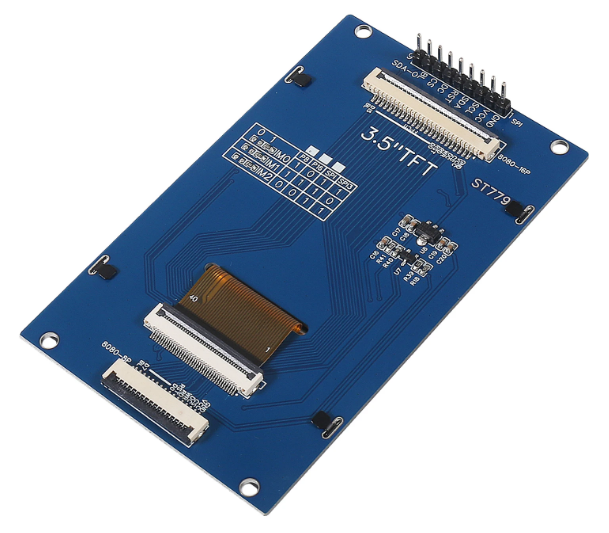

Опис інтерфейсів (9-pin роз'єм)
🔸 1 GND: загальний мінус живлення.
🔸 2 VCC: живлення модуля (3V – 5V).
🔸 3 SCL: лінія тактування для SPI інтерфейсу.
🔸 4 SDA: лінія передачі даних.
🔸 5 RST: контакт скидання (Reset).
🔸 6 DC: вибір режиму Дані/Команди.
🔸 7 CS: вибір пристрою на шині (Chip Select).
🔸 8 BL: керування підсвічуванням екрана.
🔸 9 SDA-O: вихід даних (для читання з дисплея).
Інструкція до використання
1️⃣ Оберіть необхідний інтерфейс підключення (SPI або паралельний) згідно з вашим контролером.
2️⃣ Підключіть контакти дисплея до відповідних виводів Arduino або Raspberry Pi, дотримуючись схеми розпіновки.
3️⃣ Встановіть необхідну бібліотеку (наприклад, Bodmer's TFT_eSPI для Arduino) та налаштуйте драйвер ST7796.
4️⃣ Подайте живлення та завантажте тестовий скетч для перевірки працездатності.
5️⃣ Відрегулюйте яскравість підсвічування через контакт BL, якщо це передбачено вашим кодом.
Заходи безпеки
⚠️ Не перевищуйте напругу живлення понад 5V, щоб уникнути пошкодження драйвера.
⚠️ Уникайте механічного тиску на поверхню РК-матриці, вона дуже чутлива до пошкоджень.
⚠️ При тривалому зберіганні дотримуйтесь температурного режиму від -30°C до 80°C.
⚠️ Підключайте шлейф тільки при вимкненому живленні основної плати.
Технічні характеристики
⚙️ Діагональ: 3.5 дюйма
⚙️ Роздільна здатність: 320 x 480 RGB
⚙️ Драйвер (IC): ST7796
⚙️ Робоча напруга (VCC): 3.0V – 5.0V
⚙️ Тип підсвічування: 6-chip white LED (108mA)
⚙️ Розмір пікселя: 0.153 x 0.153 мм
⚙️ Габарити модуля: 94.84 x 59.15 x 6.3 мм
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.

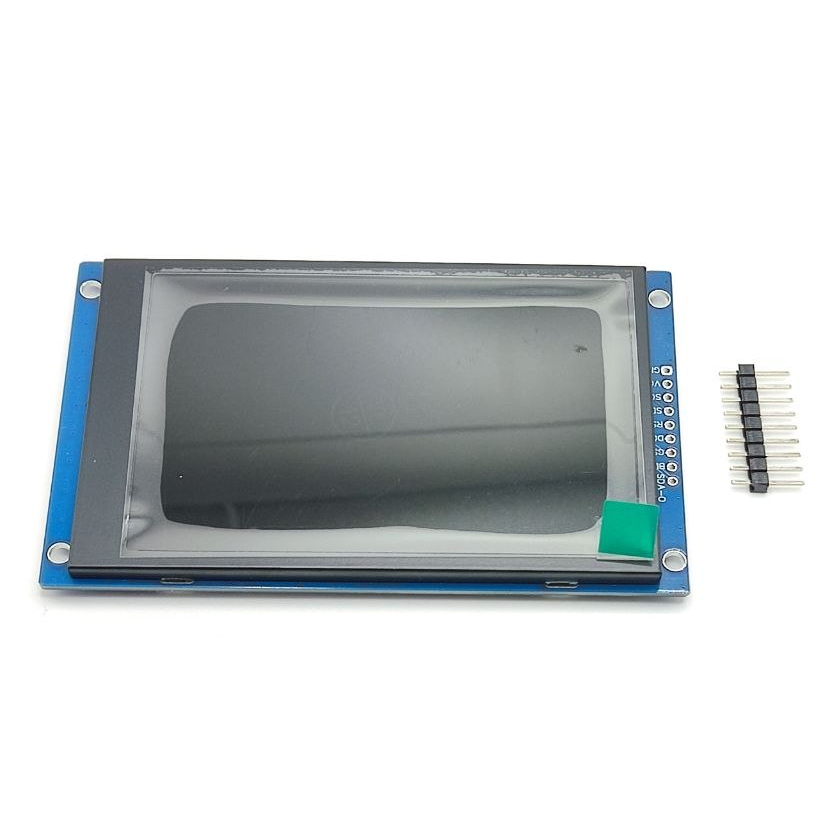

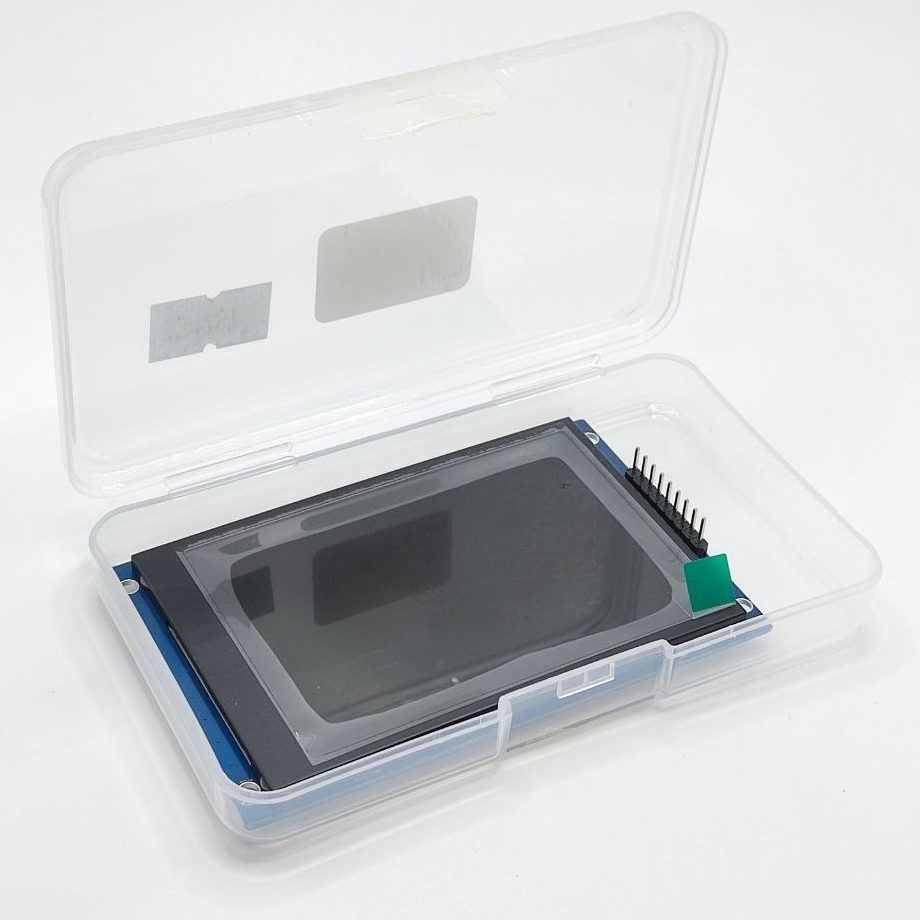

Комплектація
📦 3.5" TFT LCD дисплей ST7796 — 1 шт.
📦 Контактна планка на 9 контактів — 1 шт.

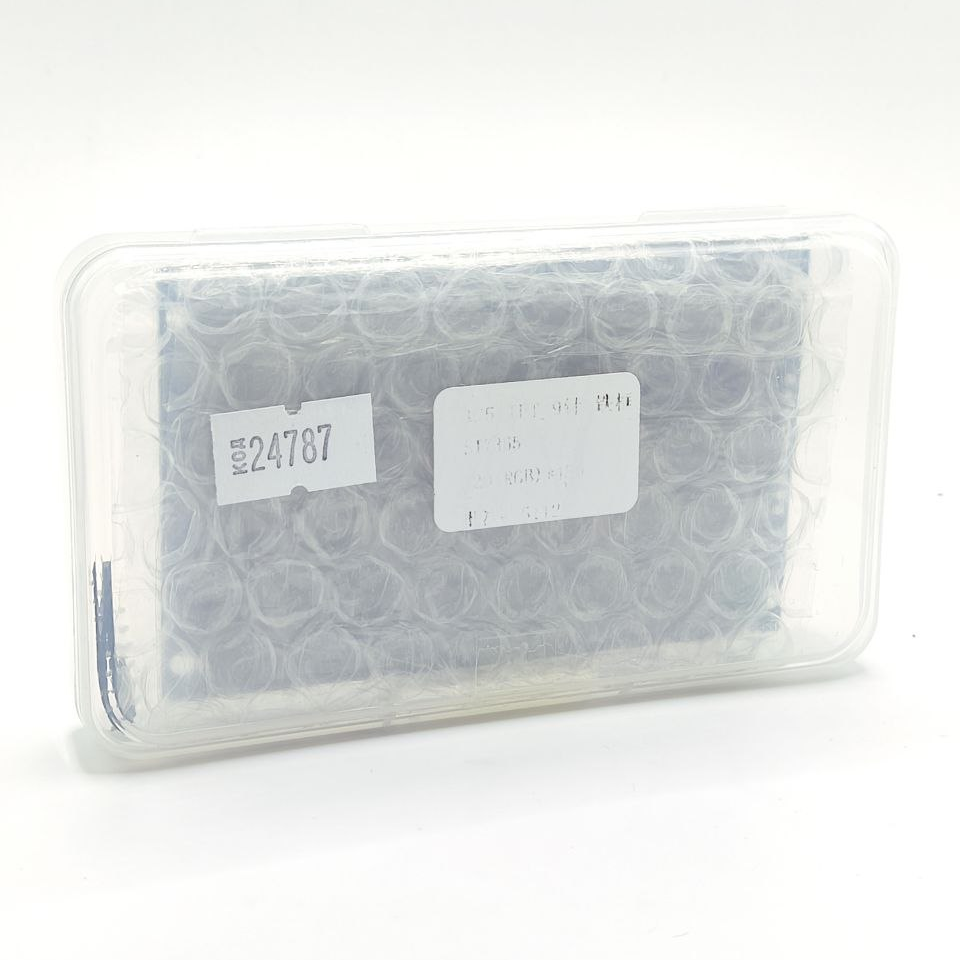

📦 Пластиковий кейс для зберігання та захисту — 1 шт.
Цей дисплей є оптимальним вибором для професіоналів та аматорів, яким потрібен надійний і функціональний екран для реалізації складних графічних інтерфейсів на базі Raspberry Pi або Arduino.
