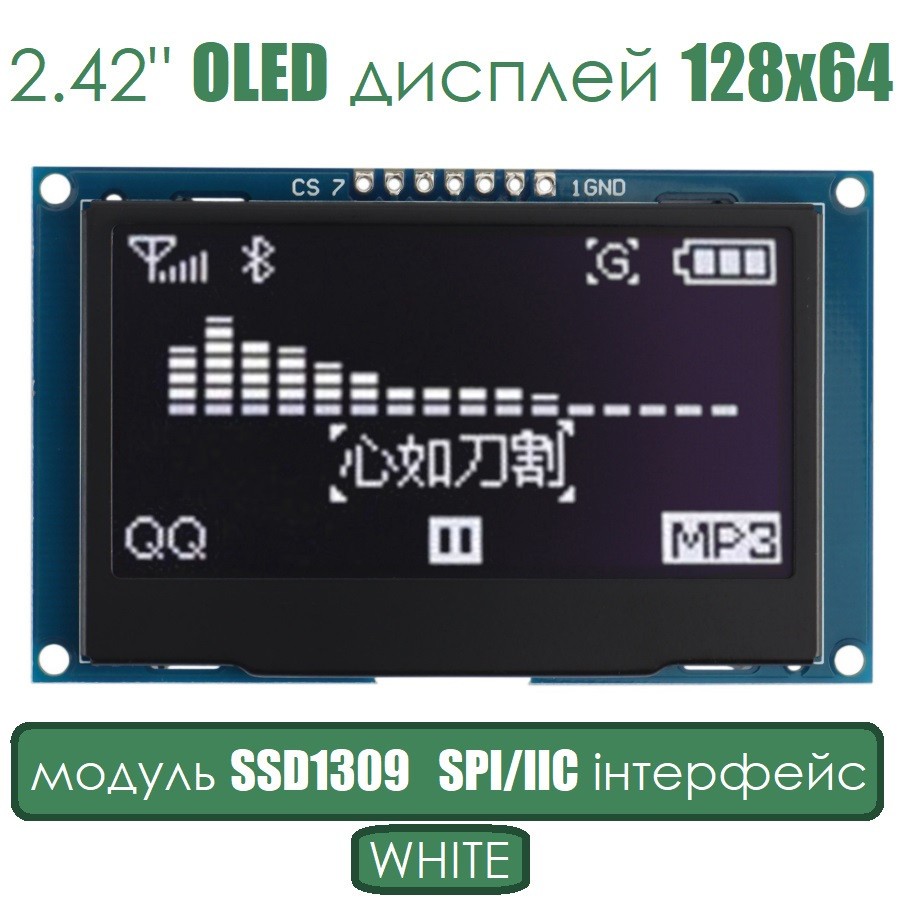

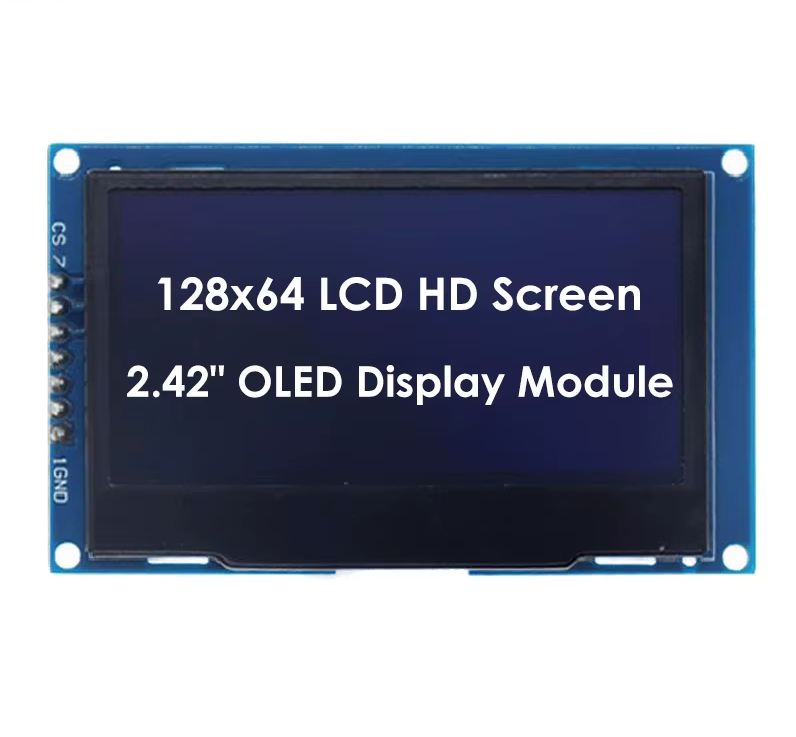

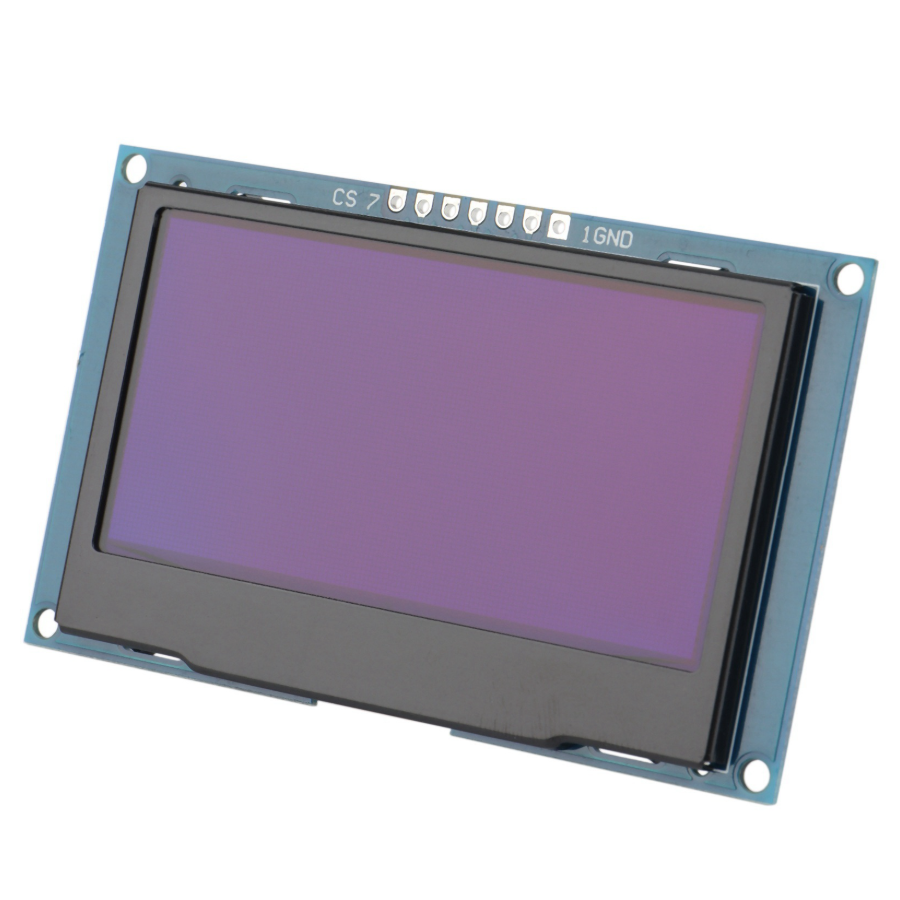

Яскравий та чіткий 2.42" OLED дисплей із роздільною здатністю 128x64 пікселів та драйвером SSD1309 — це ідеальне рішення для візуалізації інформації у DIY-проєктах, пристроях із мікроконтролерами та промислових системах. Підтримка інтерфейсів I2C та SPI дозволяє зручно інтегрувати дисплей до будь-яких сучасних схем. Завдяки білим символам на чорному фоні зображення виглядає контрастно і легко читається навіть при поганому освітленні.
Особливості:
🔹 Драйвер SSD1309 — надійне керування OLED матрицею з високою ефективністю.
🔹 Роздільна здатність 128x64 пікселів — відображення графіки та тексту з високою деталізацією.

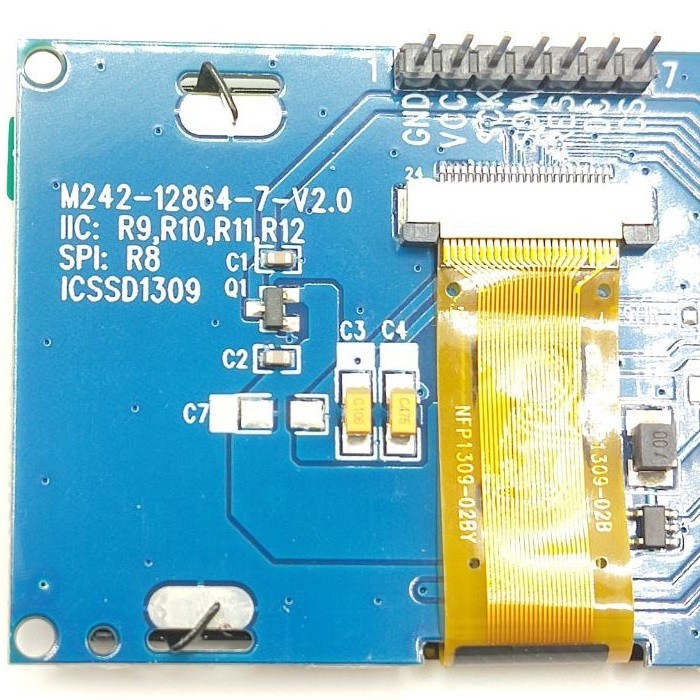

🔹 Підтримка IIC та SPI — перемикання між інтерфейсами через резистори R9, R8.
🔹 Попередньо налаштований на SPI — з можливістю перепайки для IIC.
🔹 Інтерфейс I2C (SCK, SDA) — проста інтеграція з Arduino, ESP32, STM32 та ін.
🔹 Контрастне біле зображення на чорному фоні — чудова видимість.
🔹 Діагональ 2.42 дюйма — зручний розмір для багатьох застосувань.
🔹 Пластикова коробка у комплекті — зручне зберігання та захист.
Переваги:
✔ Можливість вибору інтерфейсу SPI/I2C для гнучкого підключення.
✔ Яскравий OLED дисплей з низьким енергоспоживанням.
✔ Надійна робота навіть у складних умовах.
✔ Простий монтаж та підключення.
✔ Універсальність використання з різними контролерами.

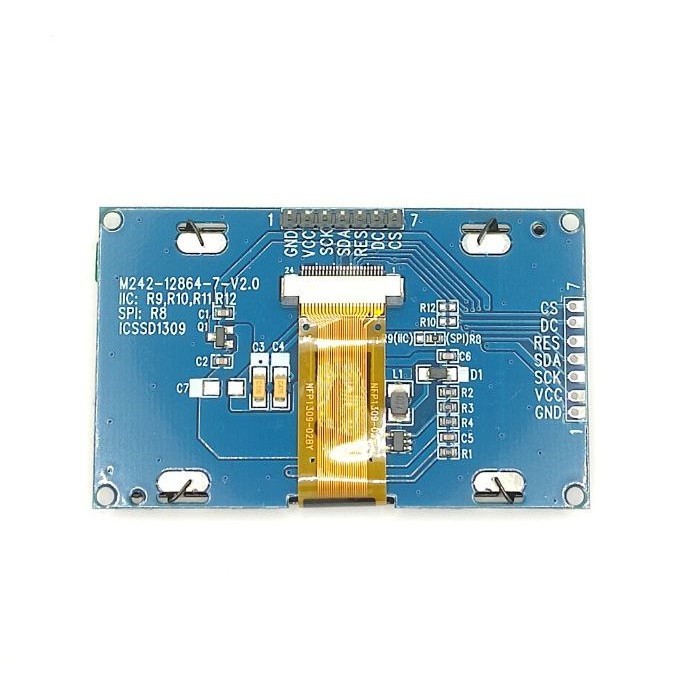

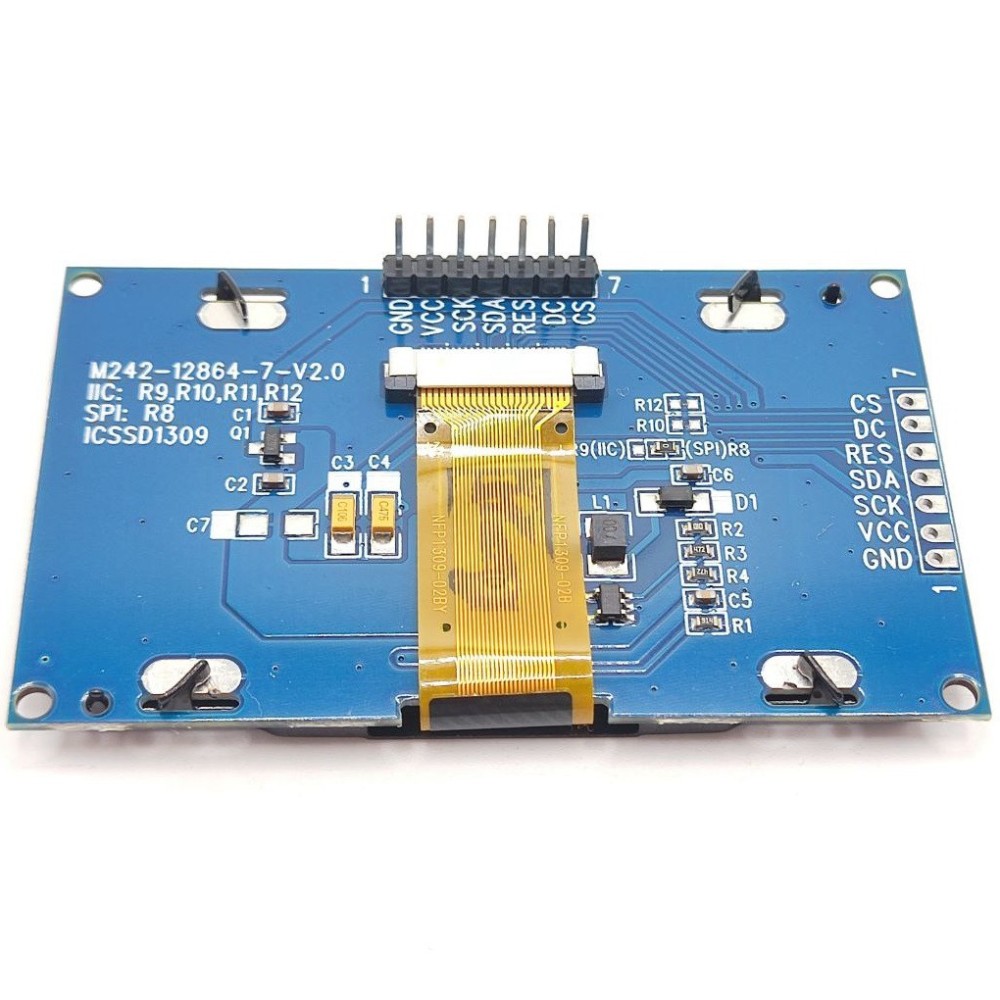

| Позначка | Символ | Значення |
|---|---|---|
| 1 | GND | Живлення (мінус) |
| 2 | VCC | Живлення 3.3В |
| 3 | SCL | SPI/I²C лінія тактування |
| 4 | SDA | SPI/I²C лінія даних |
| 5 | RES | Контакт скидання екрана OLED (за замовчуванням не підключається) |
| 6 | DC | SPI вибір між даними та командами |
| 7 | CS | Вибір SPI-чіпа, активний низьким рівнем. Коли не використовується — можна залишити непідключеним |
Технічні характеристики:
⚙️ Драйвер: SSD1309
⚙️ Роздільна здатність: 128 x 64
⚙️ Інтерфейс: SPI (налаштований), можливість IIC (через перемичку резисторів R9, R10, R12)
⚙️ Кольори символів: білі
⚙️ Колір підсвічування/фону: чорний
⚙️ Тип монтажу: стандартне підключення через виводи
⚙️ Діагональ дисплею: 2.42 дюйма
Комплектація:
📦 1 x Дисплей 2.42" OLED SSD1309

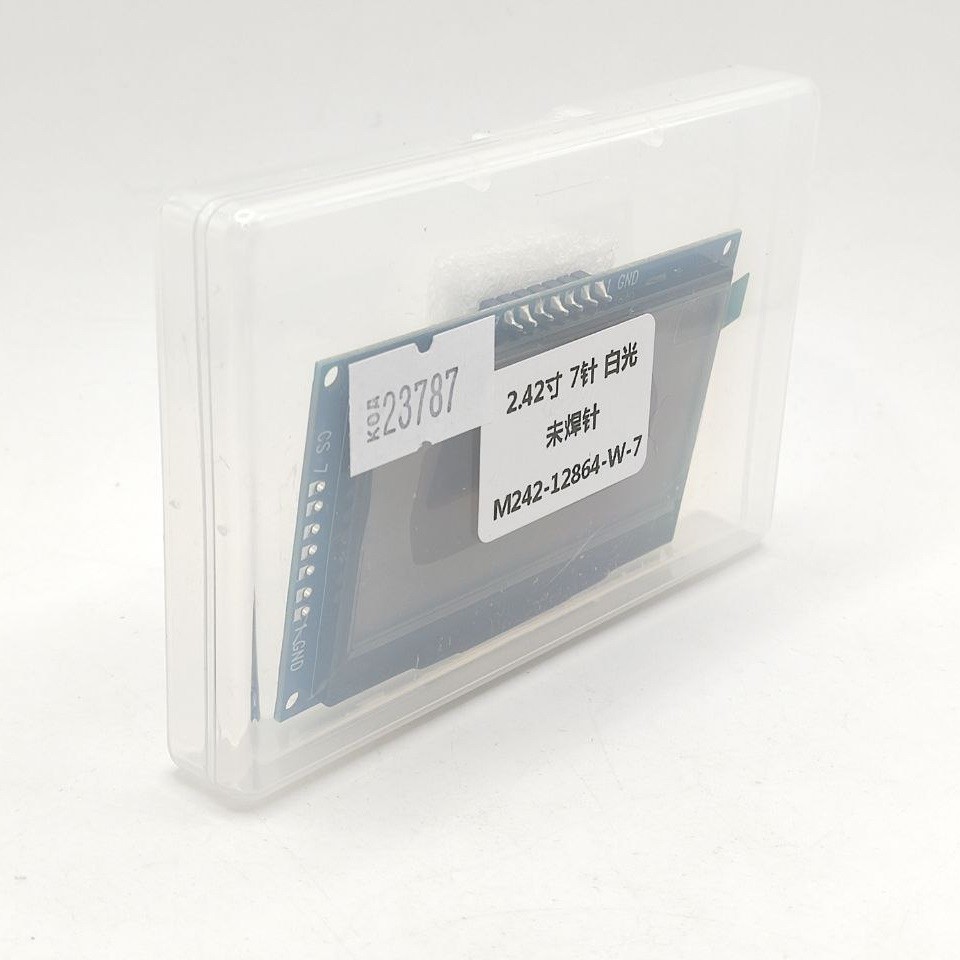

📦 1 x Пластикова коробка для зберігання
Цей дисплей поєднує в собі чудову якість зображення, гнучкість підключення та зручність використання — чудовий вибір для розробників і майстрів електроніки.
