Код: 15657

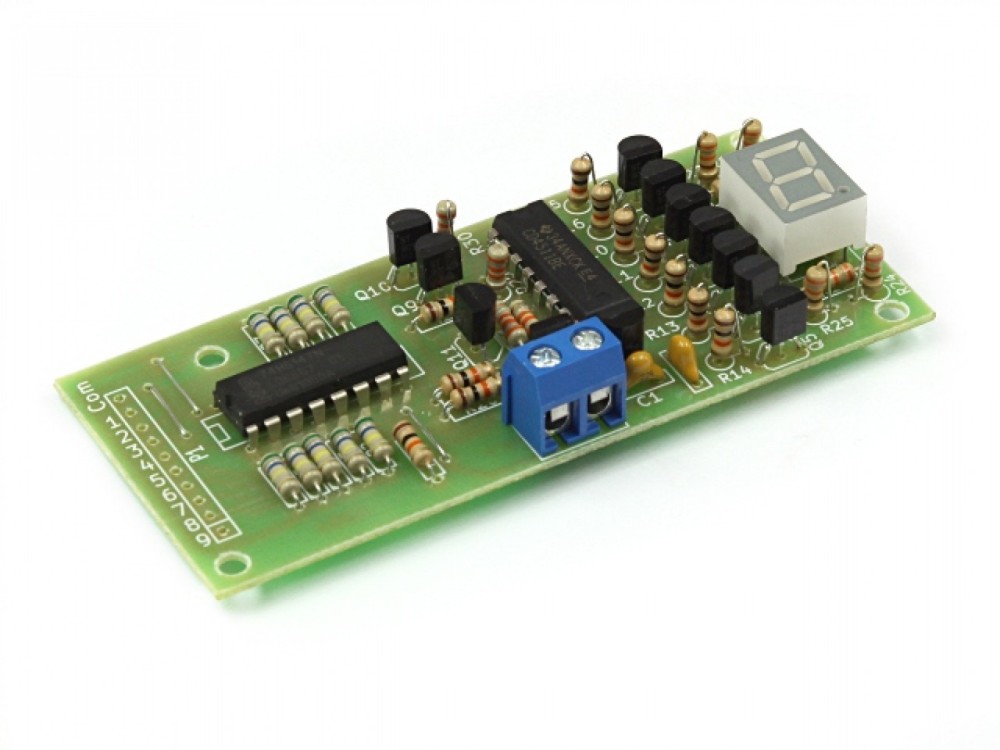

Радіоконструктор Індикатор рівня рідини цифровий К254

Ціна за 1 шт.
152.80 грн
В наявності 0 шт.
Оптом і в роздріб
Товара нема в наявності
Опис

Радиоконструктор K254 позволяет собрать цифровой индикатор уровня жидкости в баке с относительной индикацией, основанного на принципе замыкания контактов выносного датчика токопроводящей жидкостью.

Основу схемы составляют шифратор из 10 в 4 U3 и преобразователя двоичного кода в семисегментный U1. Датчик расположен внутри резервуара с жидкостью, нижняя клемма датчика - общая. Входы U3 подтянуты к плюсу питания. Когда уровень жидкости поднимается, контакты датчика замыкаются с общим, логический уровень на соответствующем входе U3 становится низким. На выходах S0...S3 микросхемы U3 формируется цифровой код относительного уровня. Выходы U3 и входы U1 соединены через транзисторы Q8 ... Q11. Выходы U3 подключены к базам Q8 ... Q11, а входы U1 к коллекторам и через резисторы R28...R31 к плюсу питания. Такое включение позволяет выполнить инверсию кода, необходимую для правильного отображения уровня микросхемой U1. Аналогичную функцию выполняют транзисторы Q1 ... Q7, согласуя работу микросхемы U1 и семисегментного индикатора D1, выполненного по схеме с общим анодом. Схема настроек не требует.

Принцип изготовления датчика. Простейший датчик уровня жидкости можно изготовить в виде токонепроводящей основы (труба) с намотанными на неё витками зачищенного провода на удаленных расстояниях один от одного, соответствующих условным уровням жидкости в резервуаре.

Примечания: Если используется металлический резервуар, общий провод можно соединить с корпусом, но не допускать касаний датчика корпуса.

Внимание: не применять устройство для определения уровня горючих и легковоспламеняемых жидкостей.

Про товар Відгуки

Характеристики

Атрибути відсутні
