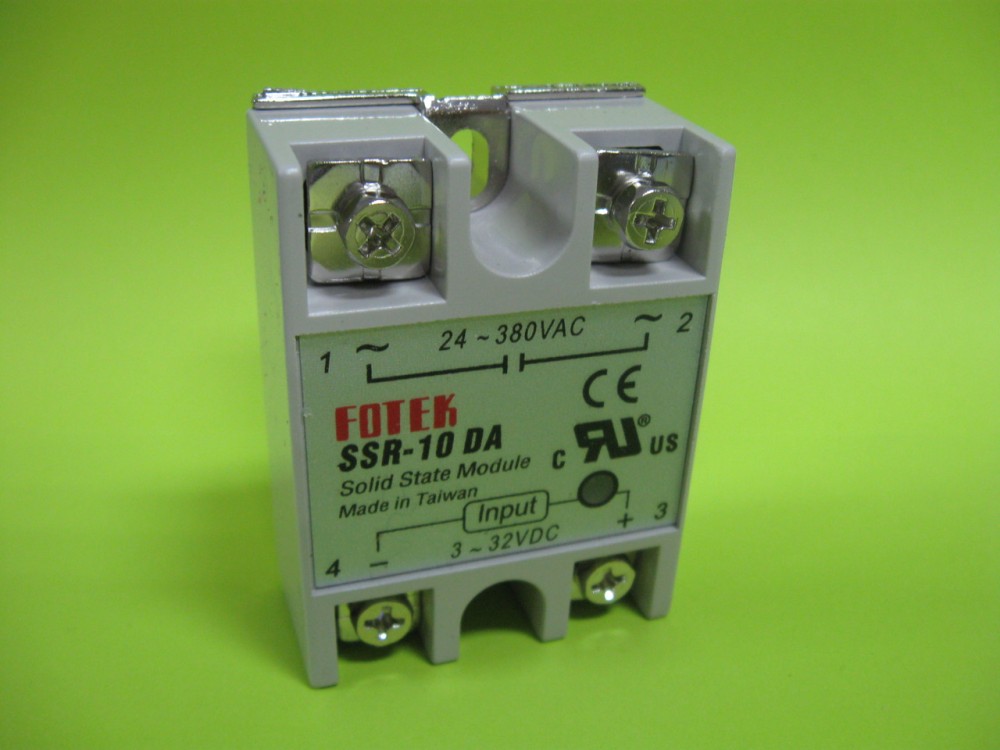

Реле твердотіле SSR-10DA 10A

Тип DC-AC

управление постоянным током

Тип AC-AC

управление переменным током

Тип DC-DC управление постоянным током

Модель

SSR-10DA, SSR -25DA, SSR -40DA, SSR -50DA, SSR -75DA

SSR-10AA, SSR -25AA, SSR -40AA

SSR-05DD, SSR-10DD

Ном. управляющее напряжение

3…32BDC

80…250B AC 50/60 Гц

3…32BDC

Напряжение включения/ выключения

вкл > 2.4VDC / выкл < 1VDC

вкл > 45VAC /

выкл < 35VAC

вкл > 2.4VDC /

выкл < 1VDC

Ток срабатывания

7.5мА/12VDC

5мА/110VAC

7.5мА/12VDC

Метод управления

Коммутация при переходе тока через ноль

Оптрон

Номинальное напряжение нагрузки

24…380BAC

90…480BAC ("Н" в обозначении)

5…60BDC

Падение напряжения

1.6В / 25⁰С

Номинальный ток нагрузки

10А, 25А, 40А, 50А, 75А

соответственно

10А, 25А, 40А соответственно

5А, 10А

соответственно

Максимальный кратковременный ток

10x от номинального

10x от номинал

3x от номинал

Ток утечки

3 мА, 6 мА (для 50A и 75A)

3 мА

0.8 мА

Время отклика на входной сигнал

менее 10 мс

1 мс

Диэлектрическая прочность

более 2.5 кВ АС / 1мин

Сопротивление изоляции

более 50 МОм / 500В DC

Диапазон рабочих температур

-20°С…+80°С
