Код: 24614

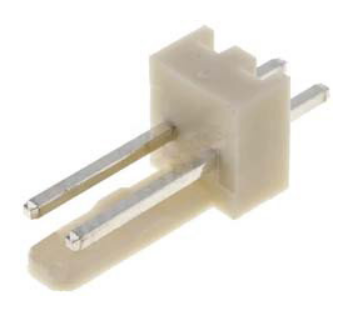

Роз`єм на плату WH-02 NS25-W2P 2pin, 2.54mm
Ціна за 1 шт.
1.60
грн
В
наявності 980
шт.
Оптом і в роздріб
Оптові ціни
Опис
Роз`єм на плату 02 NS25-W2P 2pin, 2.54mm
Роз’єм на плату 02 NS25-W2P 2pin, крок 2,54 мм — це прямий штирьовий роз’єм (вилка) для монтажу на друковану плату, призначений для створення надійних електричних з’єднань у різних електронних пристроях. Завдяки стандартному кроку 2,54 мм та 2 контактам він сумісний із широким спектром роз’ємів та модулів, забезпечуючи стабільну роботу при напрузі до 250 В і струмі до 3 А.
Особливості
🔹 Пряме виконання (вертикальний монтаж) для класичного підключення на платі
🔹 Формат 1×2 Pin із кроком 2,54 мм — універсальний стандарт у електроніці
🔹 Луджені штирі забезпечують якісну пайку та надійний контакт
🔹 Ізолятор з нейлону UL94V-0 має високу термостійкість та вогнестійкість
🔹 Підтримка напруги до 250 VAC/DC дозволяє використовувати у різних пристроях
🔹 Висока пробивна напруга до 1000 VAC підвищує електробезпеку
🔹 Низький контактний опір (до 10 мОм) забезпечує мінімальні втрати
🔹 Робота в широкому температурному діапазоні від –25°C до +85°C
Переваги
✔ Стандартний крок 2,54 мм — сумісність із більшістю макетних і серійних плат
✔ Простота монтажу та пайки
✔ Надійний електричний контакт і довговічність
✔ Стійкість до температурних та електричних навантажень
Застосування
✅ Підключення плат і модулів у електронних пристроях
✅ Використання у живленні та сигнальних ланцюгах
✅ DIY-проекти та прототипування
✅ Ремонт і модернізація електроніки
Опис інтерфейсів
🔸 2 штирьові контакти — підключення до відповідного гнізда
🔸 Крок 2,54 мм — стандартне розташування контактів
🔸 Прямі виводи — вертикальний монтаж на PCB
🔸 Розмір штирів: 0,64×0,64 мм — сумісність зі стандартними роз’ємами
Інструкція до використання
1️⃣ Встановити роз’єм у монтажні отвори друкованої плати
2️⃣ Перевірити правильність розташування контактів
3️⃣ Виконати пайку кожного виводу
4️⃣ Підключити відповідне гніздо або кабель
5️⃣ Переконатися у надійності електричного контакту
Заходи безпеки
⚠️ Не перевищувати номінальну напругу та струм
⚠️ Уникати перегріву під час пайки
⚠️ Не використовувати у вологому середовищі без захисту
⚠️ Дотримуватися температурного діапазону експлуатації
Технічні характеристики
⚙️ Тип: вилка (штирьовий роз’єм), пряма
⚙️ Кількість контактів: 2 (1×2)
⚙️ Крок: 2,54 мм
⚙️ Матеріал ізолятора: нейлон UL94V-0
⚙️ Номінальна напруга: 250 VAC/DC
⚙️ Номінальний струм: 3 А
⚙️ Напруга пробою: 1000 VAC
⚙️ Опір контакту: ≤10 мОм
⚙️ Робоча температура: –25°C…+85°C
⚙️ Розмір контактів: 0,64×0,64 мм
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.
Комплектація
📦 Роз’єм на плату WH-02 NS25-W2P 2 Pin
Роз’єм є простим і надійним рішенням для створення електричних з’єднань у різноманітних електронних пристроях і проєктах.
