Код: 01649

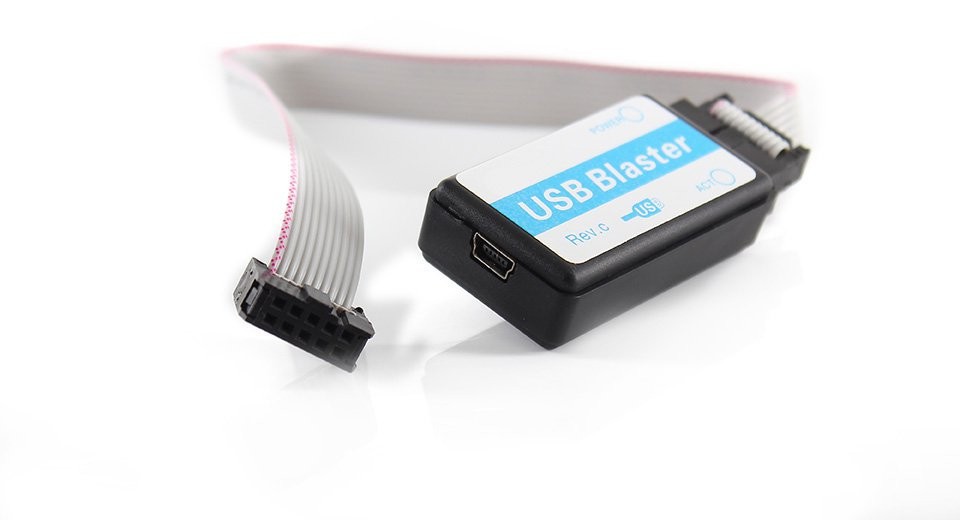

Програматор USB Blaster Altera

Ціна за 1 шт.

336.00 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

USB программатор Altera Blaster FPGA CPLD JTAG используется для программирования логических интегральных схем компании Altera на отладочной плате.
Для использования программатора нужно подключить его к компьютеру через кабель USB – miniUSB. Компьютер должен определить новое внешнее USB оборудование. На программаторе должен гореть светодиод POWER.
Далее на компьютер нужно установить программы, позволяющие операционной системе корректно работать с программатором (драйвера) и программу управления Cyclone II (можно скачать с официального сайта компании Altera).
После выше описанных действий можно подключать к программатору отладочную схему вместе с установленной программируемой логической интегральной схемой и приступать к работе.
Управление программатором осуществляется с компьютера управляющей программой Cyclone II. При программировании должен светится светодиод COM.
Программатор имеет два разъема – для подключения к компьютеру и для подключения отладочной схемы:
для подключения устройства к компьютеру используется miniUSB интерфейс;
для подключения отладочной схемы с установленной программируемой логической интегральной схемой используется JTAG, Active Serial, Passive Serial интерфейсы, объединенные в одном разъеме.
Питание программатора осуществляется от компьютера через кабель USB – miniUSB. Питание отладочных схем с установленной программируемой логической интегральной схемой, которые подключаются к устройству, осуществляется или от программатора, или от внешних источников питания.

Характеристики:

поддержка всех программируемых логических интегральных схем компании Altera;
совместим с операционными системами: Windows 2000/XP/Vista, UNIX и все Linux;
совместимое управляющее программное обеспечение: Cyclone II, Quartus II;
питание: от шины USB 5 В;
поддержка интерфейсов программирования: JTAG, Active Serial, Passive Serial;
напряжение программирования: 1,5 – 5 В;
поддержка встроенного отладчика на уровне ядра NiosII;
поддержка функций логического анализатора SignalTapII;
два светодиода: Power и COM;
размеры программатора: 56 х 28 х 14 мм;
длина JTAG шлейфа: 22 см;
длина USB шнура: 43 см.

Комплект поставки:
