Код: 0313

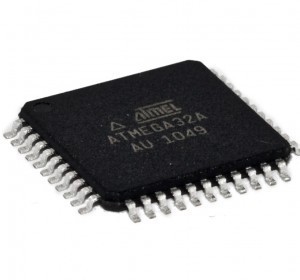

Мікросхема ATMEGA32A - AU QFP

Ціна за 1 шт.

86.50 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Atmega32/L является КМОП 8- битным микроконтроллером построенным на расширенной AVR RISC архитектуре. Используя команды исполняемые за один машинный такт, контроллер достигает производительности в 1 MIPS на рабочей частоте 1 МГц, что позволяет разработчику эффективно оптимизировать потребление энергии за счёт выбора оптимальной производительности.

AVR ядро сочетает расширенный набор команд с 32 рабочими регистрами общего назначения. Все 32 регистра соединены с АЛУ, что обеспечивает доступ к двум независимым регистрам на время исполнения команды за один машинный такт. Благодаря выбранной архитектуре достигнута наивысшая скорость кода и соответственно высокая производительность в 10 раз превосходящая скорость соответствующего CISC микроконтроллера.

ATmega32/L содержит 32Кбайт внутрисистеммно программируемой FLASH памяти программ, допускающей чтение во время записи, 1024 байт EEPROM, 2К байт SRAM , 32 рабочих регистра, JTAG интерфейс сканирования внутренних регистров, встроенную систему отладки и программирования, три гибких таймера- счётчика с модулем сравнения, внутренние и внешние прерывания, последовательный программируемый интерфейс USART, байт-ориентированный двухпроводный последовательный интерфейс, 8-и канальный, 10-и битный АЦП с дифференциальным программируемым усилителем ( только для TQFP ), программируемый Watchdog таймер с внутренним генератором, порт SPI и шестью режимами сбережения энергии. В режиме Idle ЦПУ не функционирует в то время как функционируют USART, двухпроводный интерфейс, АЦП, SRAM, таймеры- счётчики, SPI порт и система прерываний. В Atmega32 существует специальный режим подавления шума АЦП, при этом в целом в спящем режиме функционирует только АЦП и асинхронный таймер для уменьшения цифровых шумов преобразования. В режиме Выкл. процессор сохраняет содержимое всех регистров, замораживает генератор тактовых сигналов, приостанавливает все другие функции кристалла до прихода внешнего прерывания или поступления внешней команды Reset. В режиме ожидания работает один тактовый генератор, при остановке остальных функцийй контроллера. Благодаря быстрому переходу в нормальный режим работы в том числе и по внешнему прерыванию Atmega32 успешно приспосабливается к внешним условиям работы и требует меньше энергии, чащще оказываясь в режиме Выкл. В расширенном режиме ожидания в рабочем состоянии находятся основной генератор и асинхронный генератор.

Микросхемы выпускаются при использовании Atmel технологии энергонезависимой памяти высокой плотности. Встроенная ISP FLASH память позволяет перепрограммировать область программной памяти внутрисистеммно через последовательный SPI интерфейс стандартным программатором, или используя загрузочную программу из энергонезависимой памяти работающую в AVR ядре. Комбинация расширенной 8- и битной RISC архитектуры ЦПУ и твёрдотельной FLASH памяти обеспечивают Atmega32 высокую гибкость и экономическую эффективность во встраиваемых системах управления.

Основные параметры

Ядро	AVR
F,МГц	от 0 до 16
Память: Flash,КБайт	32
Память: RAM,КБайт	2
Память: EEPROM,КБайт	1
I/O (макс.),шт.	32
Таймеры: 8-бит,шт	2
Таймеры: 16-бит,шт	1
Таймеры: Каналов ШИМ,шт	4
Таймеры: RTC	Да
Интерфейсы: UART,шт	1
Интерфейсы: SPI,шт	1
Интерфейсы: I²C,шт	1
Аналоговые входы: Разрядов АЦП,бит	10
Аналоговые входы: Каналов АЦП,шт	8
Аналоговые входы: Быстродействие АЦП,kSPS	15
Аналоговые входы: Аналоговый компаратор,шт	2
V_CC,В	от 2.7 до 5.5
I_CC,мА	7.5
T_A,°C	от -40 до 85
Корпус	DIP-40 MLF (VQFN) 44 TQFP-44
