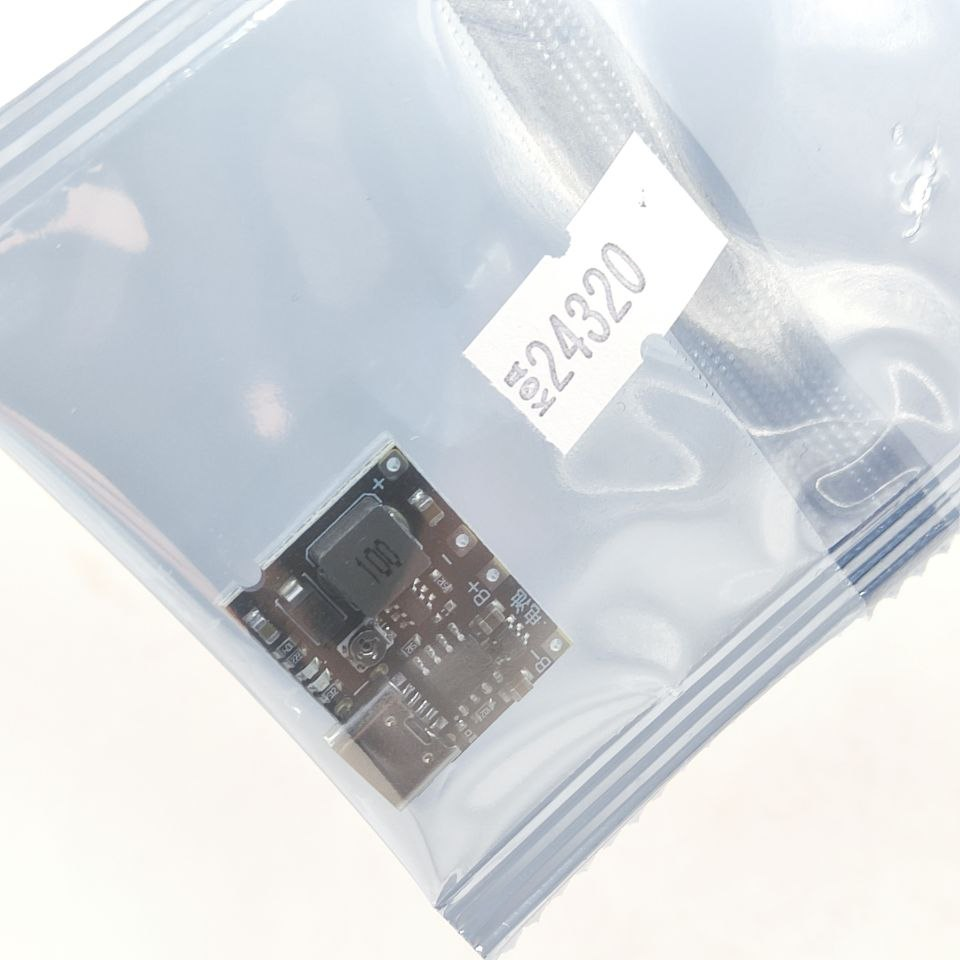

Зарядний пристрій TP4056 з контролем заряду батареї 18650 LX-LCBST USB Type-C 3.7V 4.2V

Ціна за 1 шт.

45.50 грн

В
                                                                    наявності 200
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (200 шт).

Оптом і в роздріб

Оптові ціни

40.50 грн./шт.

при замовленні від 5 шт.

30.20 грн./шт.

при замовленні від 30 шт.

Способи оплати Умови повернення Графік роботи

Опис

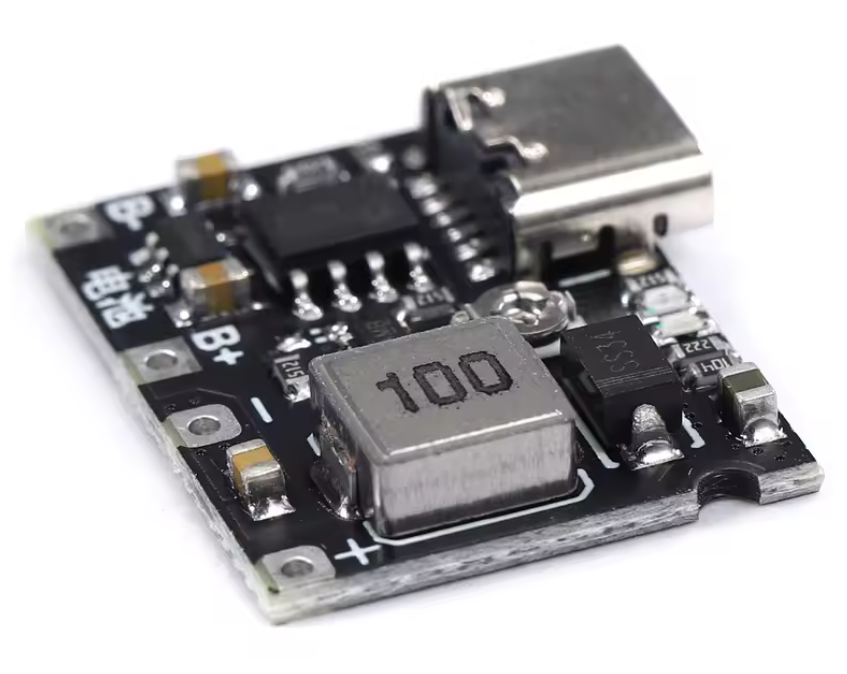

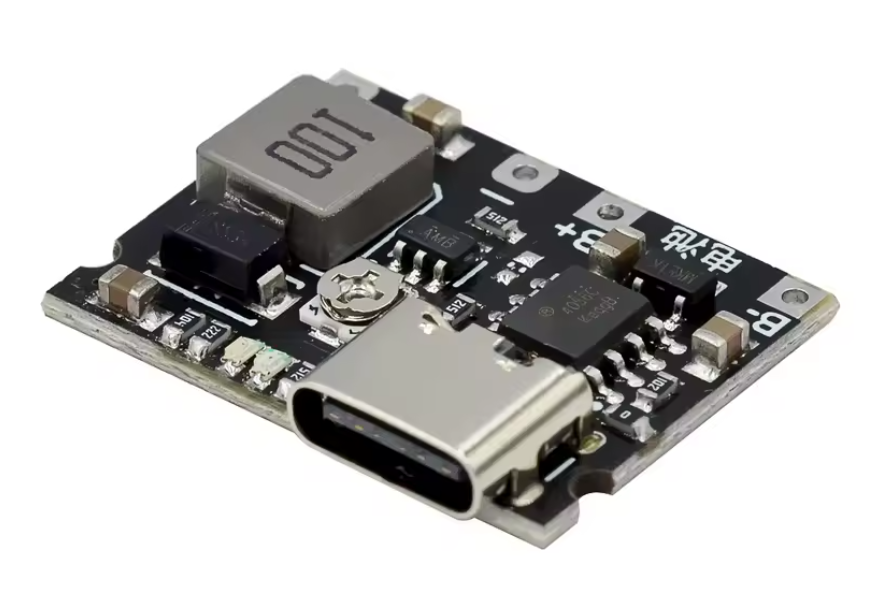

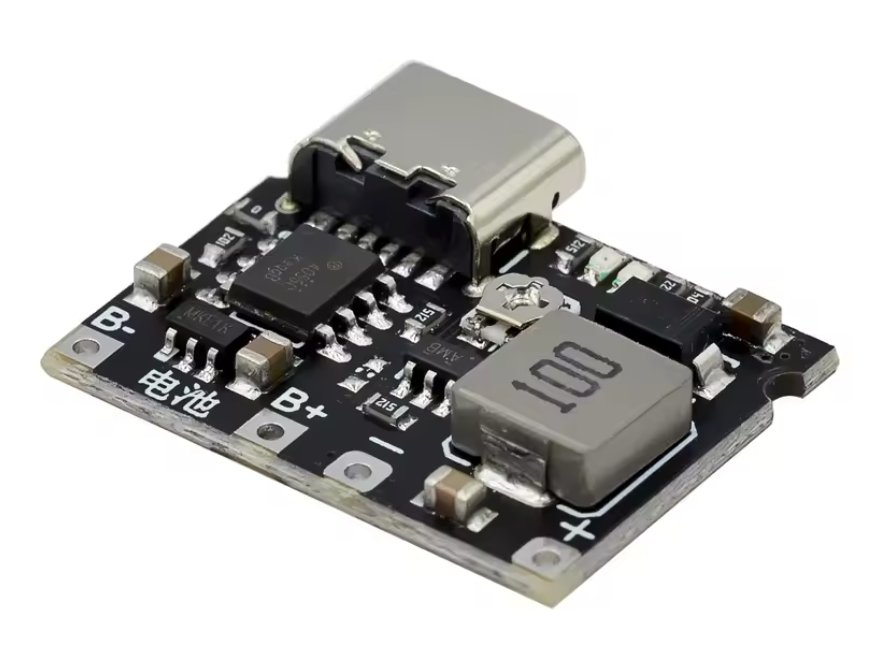

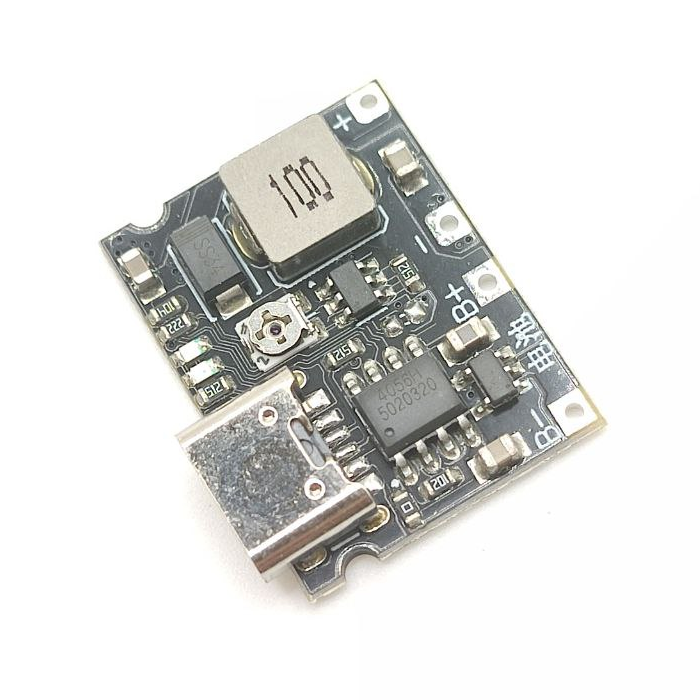

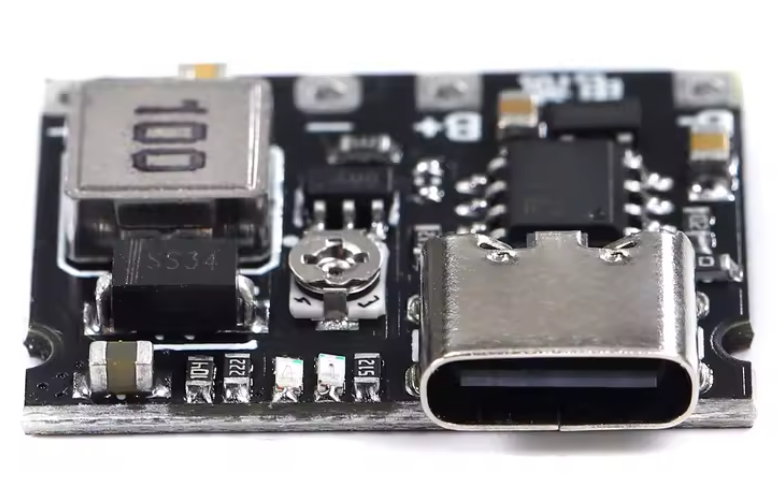

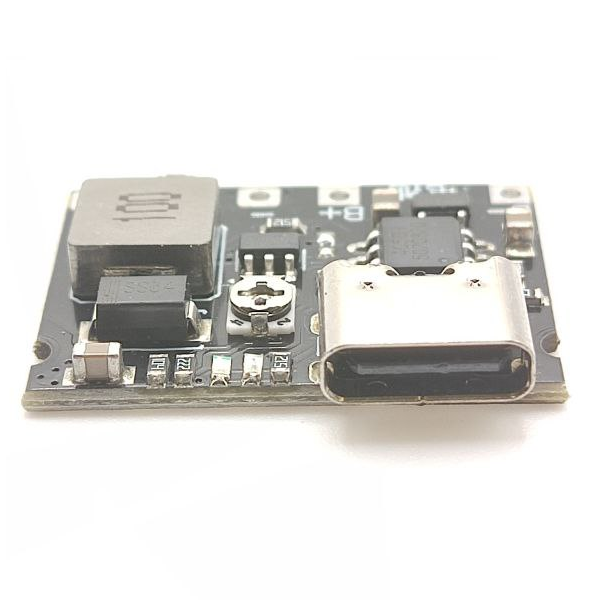

Модуль зарядки та DC-DC підвищення напруги (4.2V-28V) TP4056 для Li-ion 18650 3.7V – 4.2VC

Модуль зарядки TP4056 із підвищувальним перетворювачем напруги — це універсальне рішення для створення власних джерел живлення на базі літій-іонних акумуляторів (18650 або полімерних). Пристрій дозволяє не лише заряджати акумулятор, але й забезпечує стабільний вихід із регульованою напругою, що робить його придатним для DIY-проєктів, портативних пристроїв, ліхтарів, Bluetooth-динаміків тощо.

Особливості

🔹 Підтримка програмованого зарядного струму до 1А для оптимальної зарядки 3.7V Li-ion акумуляторів.
🔹 Алгоритм зарядки з двома етапами: постійний струм / постійна напруга, що забезпечує повний заряд до 4.2V.
🔹 Вбудований захист від перегріву, короткого замикання та неправильного підключення полярності.
🔹 Функція м’якого старту (Soft Start) обмежує пускові струми при підключенні живлення.
🔹 Низьке енергоспоживання у режимі очікування — подовжує строк служби акумулятора.
🔹 Два світлодіодних індикатори: CHRG (червоний) — процес зарядки, STDBY (синій) — завершення зарядки або відсутність батареї.
🔹 Можливість регулювання вихідної напруги від 4.2V до 28V за допомогою потенціометра.
🔹 Підтримка активації від 0V / 2.9V (режим передзарядки для глибоко розряджених батарей).
🔹 Робочий діапазон температур: від -40°C до +80°C.
🔹 Компактна плата з інтерфейсом Type-C та контактними площадками для пайки.

Переваги

✔ Сумісність із більшістю літій-іонних акумуляторів типу 18650, 14500, 16340, полімерних тощо.
✔ Вбудований DC-DC підвищуючий перетворювач дозволяє живити пристрої з напругою до 28V.
✔ Захист від надмірного розряду, перевищення температури та зворотної полярності.
✔ Проста настройка зарядного струму через зміну номіналу резистора.
✔ Зручні індикатори стану зарядки (червоний / синій).
✔ Універсальний інтерфейс Type-C — сумісний із сучасними адаптерами живлення.

Застосування

✅ Створення портативних джерел живлення (Power Bank, Bluetooth-колонки).
✅ Живлення мікроконтролерних пристроїв Arduino, ESP32, STM32.
✅ Зарядка одиночних літієвих акумуляторів 3.7V (18650, 26650, полімерні).
✅ DIY-проєкти, модифікації ліхтарів, датчиків, бездротових систем.

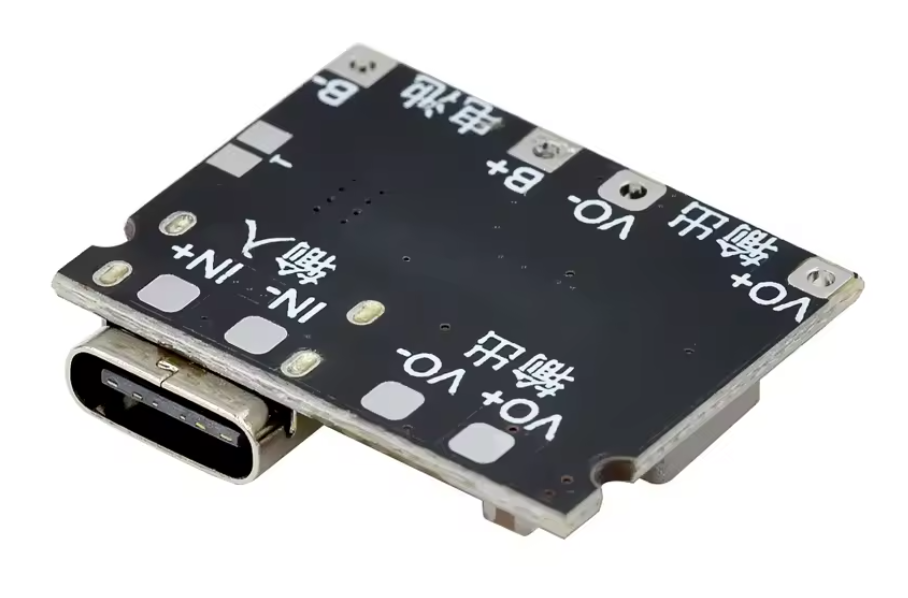

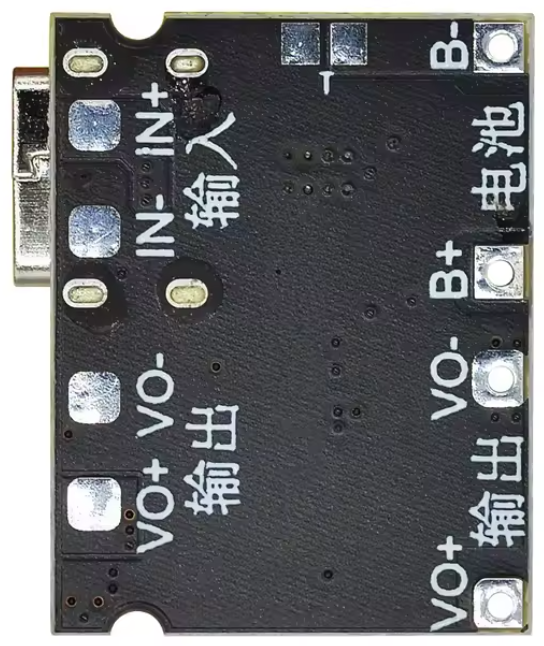

Опис інтерфейсів

🔸 IN+ / IN- — вхід живлення (4.2V–6.5V), можна використовувати Type-C або контактну площадку.
🔸 B+ / B- — підключення літій-іонного акумулятора 3.7V.
🔸 T — контрольна точка; для акумуляторів із власним захистом необхідно короткозамкнути T для зарядки/розрядки.
🔸 VO+ / VO- — вихід підвищеної напруги (регульований 4.2V–28V).
🔸 Потенціометр — регулювання вихідної напруги.
🔸 LED CHRG/STDBY — світлодіоди індикації стану зарядки.

Модуль може самостійно встановлювати струм зарядки. Будь ласка, скористайтеся наведеним нижче методом для зміни параметрів.

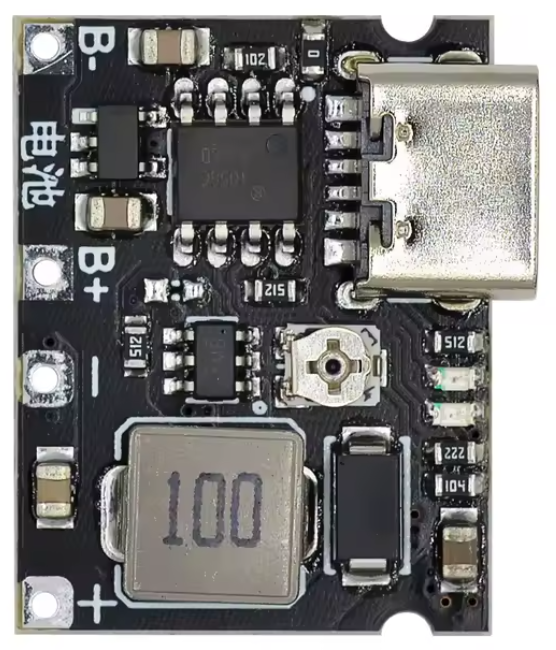

Змініть значення резистора, виділеного на зображенні.
Щоб змінити зарядний струм, використовується резистор у корпусі 0603.

⚠️ Зверніть увагу на ризики, пов’язані зі зміною параметрів. У разі виникнення проблем магазин відповідальності не несе. Нижче наведено формулу та приклади:

Формула:
R = 1200/I (де I — потрібний струм зарядки, мА)

Значення опору (KΩ)	30	5	2	1.2
Зарядний струм (mA)	50	250	580	1000

Інструкція до використання

1️⃣ Підключіть джерело живлення 5V (Type-C або IN+ / IN-).
2️⃣ Приєднайте акумулятор до клем B+ / B-, перевіривши полярність.
3️⃣ Для батареї з вбудованим BMS — замкніть контакт T.
4️⃣ За допомогою викрутки обережно відрегулюйте вихідну напругу потенціометром.
5️⃣ Контролюйте стан зарядки за індикаторами: червоний — заряд, синій — заряд завершено.

Заходи безпеки

⚠️ Не переплутайте полярність при підключенні батареї.
⚠️ Не перевищуйте вхідну напругу 6.5V.
⚠️ Не короткозамикайте вихід VO+ / VO-.
⚠️ Використовуйте лише якісні літій-іонні елементи без пошкоджень.
⚠️ Уникайте роботи в умовах підвищеної вологості.

Технічні характеристики

⚙️ Вхідна напруга: 4.2V–6.5V
⚙️ Зарядний струм: до 1A (регульований)
⚙️ Вихідна напруга: 4.2V–28V (регульована)
⚙️ Максимальна потужність: 5W
⚙️ Тип зарядки: CC/CV (постійний струм / постійна напруга)
⚙️ Захисти: від перегріву, перезаряду, перевантаження, зворотної полярності
⚙️ Температурний діапазон: -40°C ~ +80°C
⚙️ Тип інтерфейсу: Type-C
⚙️ Розмір: приблизно 23.7×19.5×4.4 мм

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація

📦 1× Модуль зарядки та підвищення напруги TP4056

Модуль TP4056 — це поєднання зарядного контролера та DC-DC підвищувача, що дозволяє створювати компактні й ефективні автономні джерела живлення. Ідеальний для майстрів-радіоаматорів, розробників і DIY-ентузіастів, які цінують стабільність, безпеку та точність у живленні.
