Модуль контроля температури та вологи XH-M452

Опис

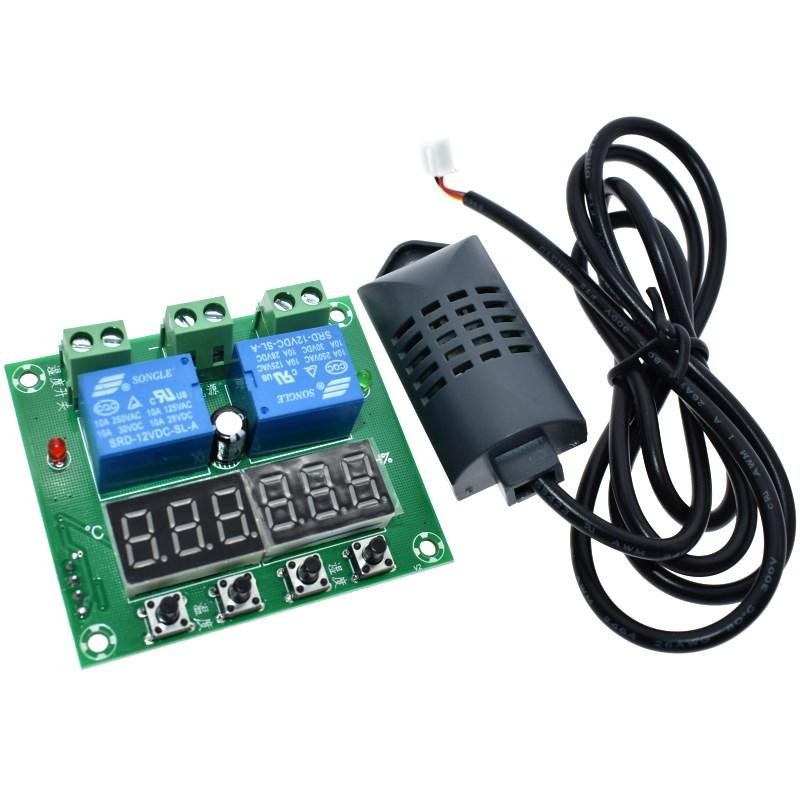

Програмований контролер температури і вологості XH-M452 призначений для контролю температури в діапазоні від -40 до +120°С і контролю вологості повітря в діапазоні від 0 до 99% RH, має два LED дисплея з трьома знаками кожен, два світлодіодних індикатора включення реле, чотири кнопки управління, клеми "+/-" для живлення плати, дві групи клеми для підключення навантаження, виносний датчик SHT20, довжина кабелю 1 метр.

У режимі очікування на цифрових індикаторах постійно відображається поточна температура і вологість з датчика.

Регулювання температури відбувається за рахунок двох порогів верхнього і нижнього, які настроюються в діапазоні від -40 до +120°С.

Для установки верхнього порогу(включення реле) потрібно:

1. натиснути і утримувати кнопку "+" близько 2 секунд, значення на дисплеї почнуть блимати.
2. кнопками "+" або "-" встановити необхідні значення.
3. дочекатися переходу модуля в режим очікування.

Для налаштування нижнього порогу(відключення реле) потрібно:

1. натиснути і утримувати кнопку "-" близько 2 секунд, значення на дисплеї почнуть блимати.
2. кнопками "+" або "-" встановити необхідні значення.
3. дочекатися переходу модуля в режим очікування.

Якщо верхній поріг більше нижнього, модуль буде працювати в режимі охолодження.

Якщо верхній поріг менше нижнього, модуль буде працювати в режимі нагріву.

Регулювання вологості відбувається за рахунок двох порогів верхнього і нижнього, які настроюються в діапазоні від 0 до 100% RH.

Для установки верхнього порогу(включення реле) потрібно:

1. натиснути і утримувати кнопку "+" близько 2 секунд, значення на дисплеї почнуть блимати.
2. кнопками "+" або "-" встановити необхідні значення.
3. дочекатися переходу модуля в режим очікування.

Для налаштування нижнього порогу(відключення реле) потрібно:

1. натиснути і утримувати кнопку "-" близько 2 секунд, значення на дисплеї почнуть блимати.
2. кнопками "+" або "-" встановити необхідні значення.
3. дочекатися переходу модуля в режим очікування.

Якщо верхній поріг більше нижнього, модуль буде працювати в режимі висушування.

Якщо верхній поріг менше нижнього, модуль буде працювати в режимі зволоження.

Для повернення до заводських налаштувань за замовчуванням необхідно натиснути одночасно кнопки "-" і "+" і утримуючи їх поява 888 888 на двох дисплея.
