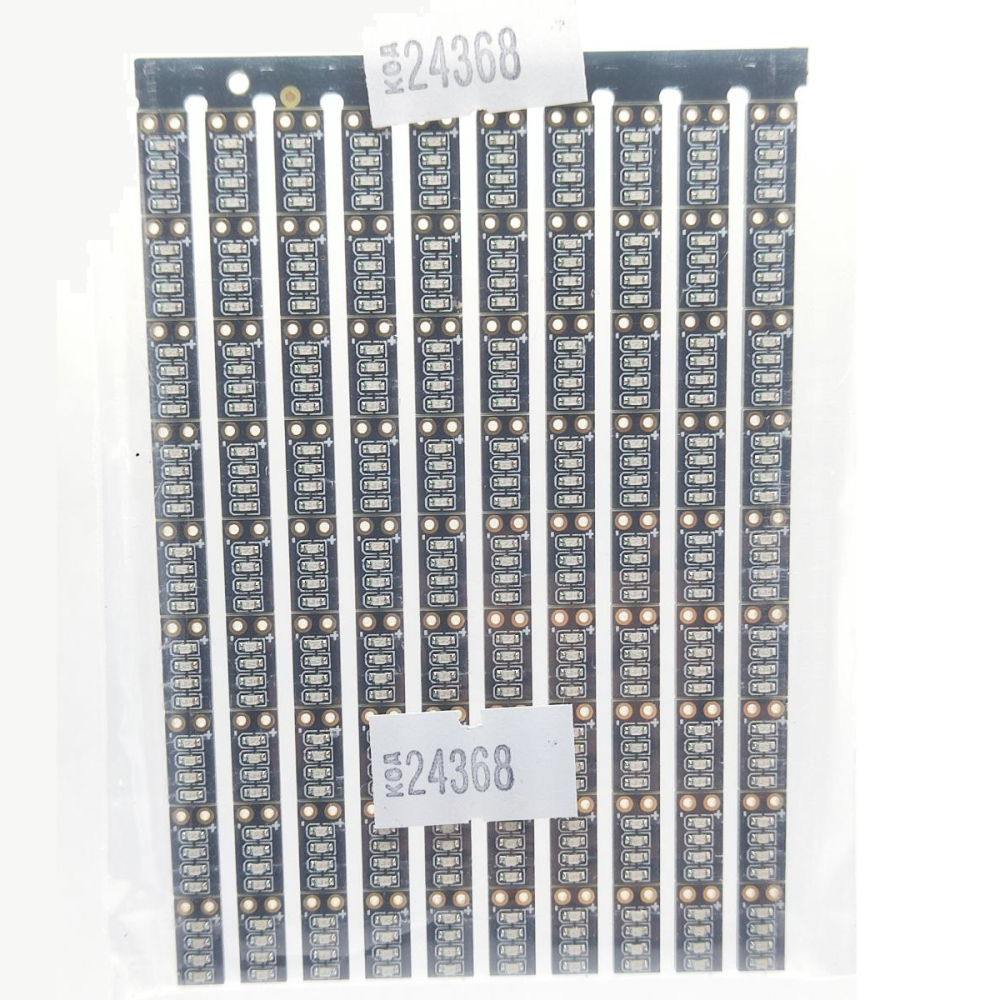

Код: 24368

Вимірювальний модуль 3,7-4,2 В, 1 струнний, LED дисплей живлення

Ціна за 1 шт.

42.90 грн

В
                                                                    наявності 1
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (1 шт).

Оптом і в роздріб

Оптові ціни

38.70 грн./шт.

при замовленні від 5 шт.

30.00 грн./шт.

при замовленні від 30 шт.

Способи оплати Умови повернення Графік роботи

Опис

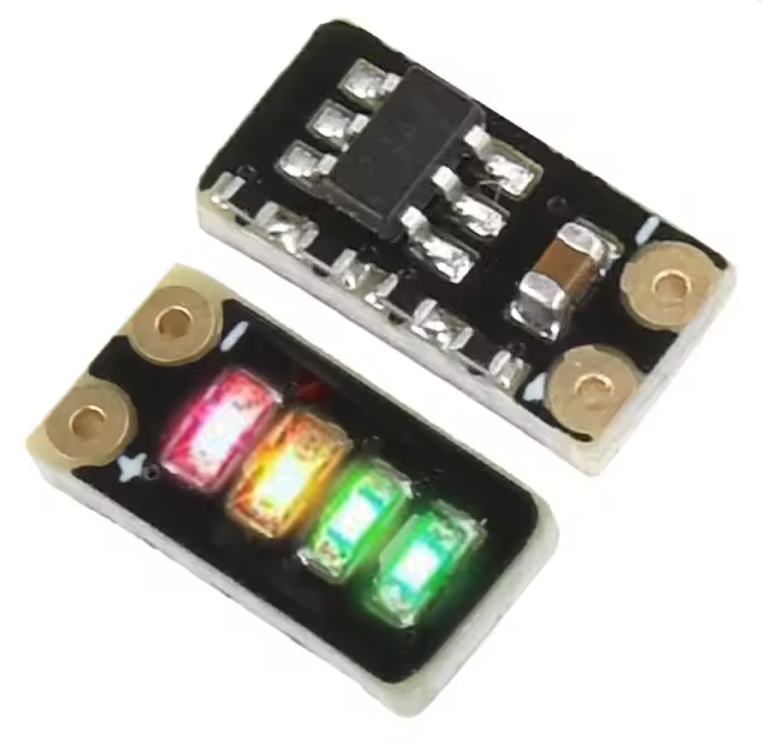

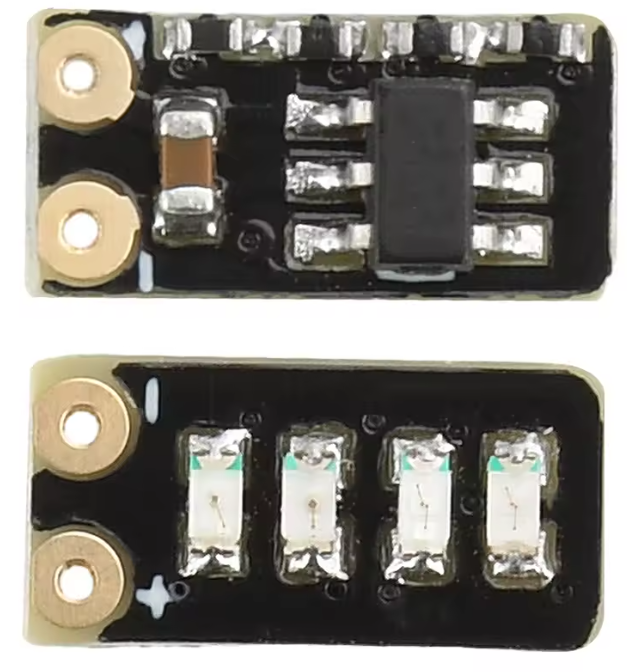

Індикатор рівня заряду літієвої батареї 3.7–4.2V LED Metering Module

Індикатор призначений для точного та наочного відображення рівня заряду літієвих батарей 3.7V, включаючи популярні формати 18650, 21700, 32700 та інші. Завдяки надкомпактному розміру, високій точності вимірювання та трьом кольорам індикації, модуль ідеально підходить для використання у портативних пристроях, DIY-проєктах та системах живлення на основі Li-ion елементів.

Особливості
🔹 Надкомпактний розмір — лише 5×9.5 мм, що дозволяє легко інтегрувати модуль у малі пристрої та вузькі місця монтажу.

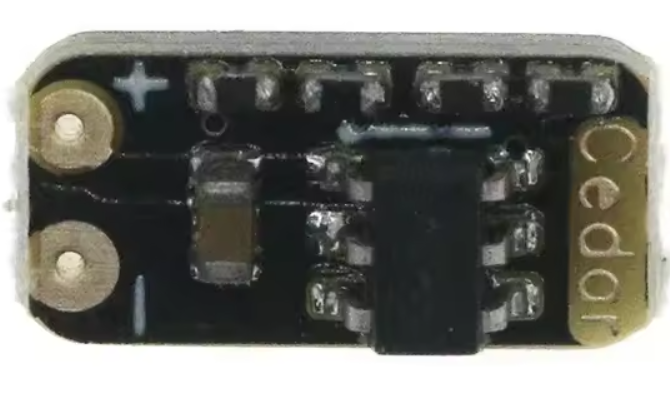

🔹 Вбудований 4-канальний високоточного компаратора — забезпечує точну багаторівневу індикацію заряду без додаткових компонентів.
🔹 Інтегрована схема з гістерезисом — дозволяє чітко розрізняти стани заряд/розряд без помилкових спрацьовувань.
🔹 Висока точність визначення напруги — похибка не перевищує ±1%, що гарантує стабільну роботу у всіх режимах.
🔹 Підтримка 4 рівнів індикації — світлодіоди відображають заряд на 25%, 50%, 75% і 100%.
🔹 Триколірна індикація (зелений, жовтий, червоний) — дозволяє швидко оцінити стан батареї за кольором.
🔹 Просте підключення — лише два контакти (плюс і мінус), що спрощує використання в будь-яких схемах.
🔹 Мінімальне енергоспоживання — не впливає суттєво на ресурс батареї під час роботи.

Переваги
✔ Компактний форм-фактор для обмежених просторів.
✔ Висока точність вимірювання (±1%).
✔ Яскраві LED-індикатори для зручної візуалізації.
✔ Просте підключення без налаштування.
✔ Сумісність з будь-якими 3.7V літієвими елементами.

Застосування
✅ Контроль рівня заряду у портативних пристроях.
✅ Індикація стану батареї у DIY-проєктах.
✅ Системи живлення на базі літієвих елементів 3.7V.
✅ Акумуляторні інструменти, павербанки, модульні системи.

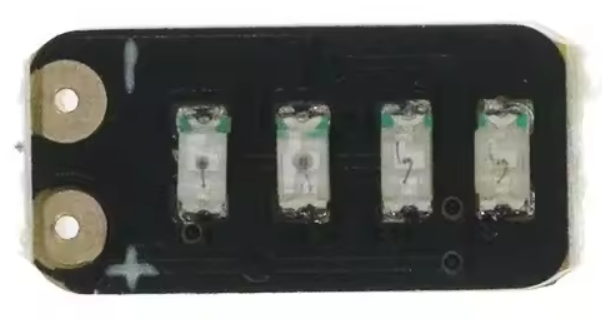

Опис інтерфейсів
🔸 Контакт «+» — підключення до позитивного виводу батареї 3.7–4.2V.
🔸 Контакт «–» — підключення до негативного виводу батареї.

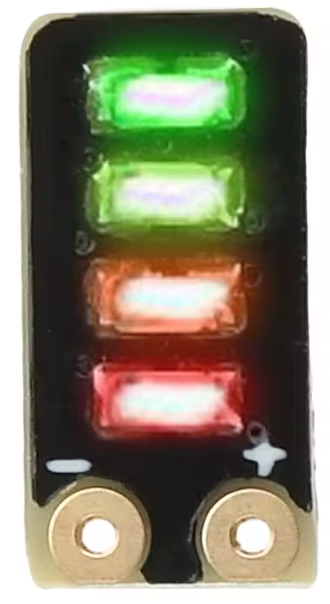

🔸 LED1 (червоний) — індикація низького заряду (~3.4–3.55V, 25%).
🔸 LED2 (жовтий) — індикація середнього заряду (~3.55–3.7V, 50%).
🔸 LED3 (жовто-зелений) — індикація високого заряду (~3.7–3.87V, 75%).
🔸 LED4 (зелений) — індикація повного заряду (~3.87–4.2V, 100%).

Інструкція до використання
1️⃣ Підключіть модуль до батареї, дотримуючись полярності «+» і «–».
2️⃣ Переконайтесь, що батарея має робочу напругу 3.7–4.2V.
3️⃣ Спостерігайте за світлодіодами: колір змінюється відповідно до рівня заряду.
4️⃣ Використовуйте модуль як індикатор у ваших проектах або для тестування батарей.
5️⃣ Не перевищуйте вхідну напругу понад 4.3V.
6️⃣ Під час підключення уникайте коротких замикань.

Заходи безпеки
⚠️ Не підключайте модуль до батарей з напругою понад 4.3V.
⚠️ Уникайте перегріву або роботи поблизу джерел високої температури.
⚠️ Не допускайте замикання контактів «+» і «–».
⚠️ Заборонено використовувати з нікель-кадмієвими чи свинцевими акумуляторами.
⚠️ Монтуйте модуль у місцях із мінімальним ризиком механічного пошкодження.

Технічні характеристики
⚙️ Назва продукту: модуль індикації рівня заряду 3.7–4.2V
⚙️ Робоча напруга: 3.7–4.2V
⚙️ Рівні індикації: 25% / 50% / 75% / 100%
⚙️ Напруга 25%: 3.4–3.55V
⚙️ Напруга 50%: 3.55–3.7V
⚙️ Напруга 75%: 3.7–3.87V
⚙️ Напруга 100%: 3.87–4.2V
⚙️ Компаратор: 4-канальний
⚙️ Колір LED: зелений, жовтий, червоний
⚙️ Розміри: 5×9.5×2.9 мм
⚙️ Похибка вимірювання: ±1%

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація
📦 Модуль індикації рівня заряду 3.7–4.2V — 1 шт.

Модуль є надійним та надкомпактним рішенням для контролю заряду літієвих батарей, забезпечуючи точну та зручну візуальну індикацію рівня енергії в будь-яких портативних пристроях.
