2 в 1 Амперметр/вольтметр 200V/10A 4 розряди вбудовний

Ціна за 1 шт.

297.40 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

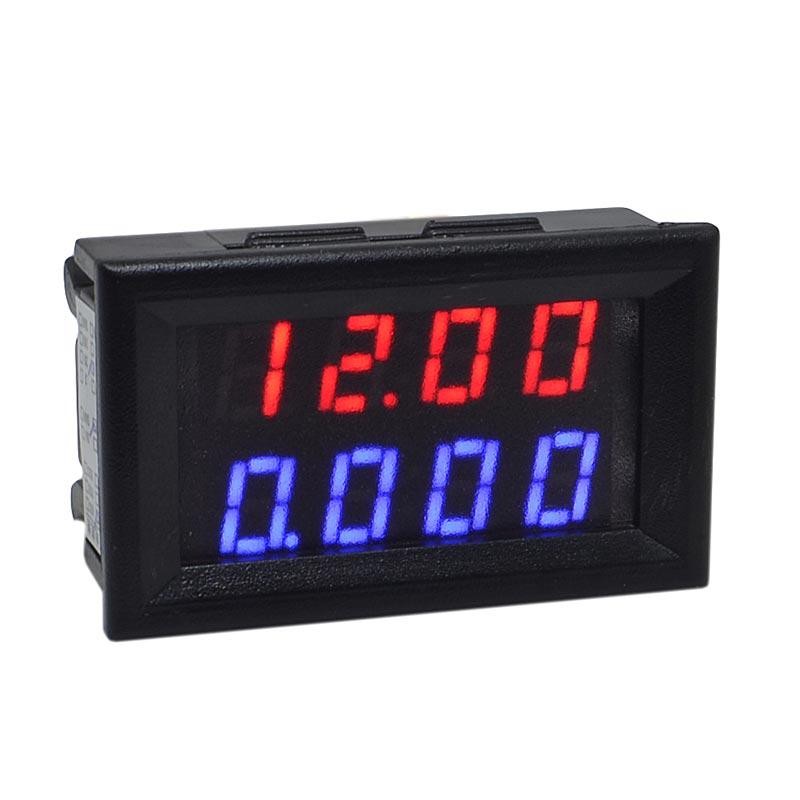

Цифровий вольтметр-амперметр призначений для одночасного вимірювання напруги та сили струму в електричному ланцюзі. Вимірювач можна використовувати в різних електричних ланцюгах, приладах, де потрібна візуалізація напруги та сили струму, тощо.

Пристрій спроектований на базі двох семисегментних індикаторів, 2 підстроювальних резисторів, вбудованого шунта і т.д. Індикатор являє собою 4-розрядний дисплей, який відображає значення вимірюваних параметрів електричного ланцюга. На верхньому рядку дисплея відображається напруга ланцюга червоним світлом, а на нижньому рядку візуалізується сила струму синім світлом. Діапазон вимірювання напруги знаходиться в межах від 0 до 200 В відповідно сили струму від 0 до 10 А. Точність вимірювання параметрів становить 1,5%. Вбудований шунт призначений для вимірювання значення сили струму в ланцюзі.

Пристрій вже відкаліброване, але при необхідності це можна виконати ще раз за допомогою 2 підстроювальних резисторів. Для регулювання точності напруги слід скористатися підстроювальним резистором V_ADJвідповідно змінюється точність сили струму за допомогою потенціометра I_ADJ .

Підключається цифровий вольтметр-амперметр до ланцюга за допомогою 5 (4) висновків. Призначення висновків:

VCC (червоний тонкий провід):	напруга живлення 4,5 – 30 В (не підключається при напрузі ланцюга від 4,5 – 30 В)
GND (чорний тонкий провід):	загальний провід («земля»)
VIN (жовтий тонкий провід):	вимірювання напруги зовнішнього пристрою 0-200 В
I+ (червоний провід):	вимірювання сили струму зовнішнього пристрою 0 - 10 А
I- (чорний провід):	«земля»

Зовнішнє джерело живлення та навантаження можна підключити 2 способами:

Якщо напруга джерела живлення знаходиться в діапазоні від 4,5 до 30 В і має загальний провід з вимірювачем, то прилад можна підключити до його живлення.
За наявності напруги вимірюваного джерела понад 30 В тоді для живлення пристрою необхідно використовувати зовнішнє джерело живлення напругою від 4,5 до 30 В.

Також однією з особливостей даного вимірника є наявність вбудованого дизайну, який дозволятиме вольтметр-амперметр легко вмонтувати в корпус якогось приладу.

Живиться пристрій від зовнішнього джерела живлення напругою від 45 до 30 В.

Технічні характеристики цифрового вольтметра-амперметра:

Напруга живлення,	4,5...30
Максимальний струм споживання, ма	20
Діапазон вимірювання напруги,	0 ... 200
Діапазон вимірювання сили струму, А	0 ... 10
Частота оновлення, мс/раз	500
Точність виміру, %	±1,5
Робоча температура, °C	-10...+65
Розміри модуля, мм	48 х 29 х 21
