Код: 05346

Радіоконструктор Цифровий осцилограф DSO138

Ціна за 1 шт.

684.40 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

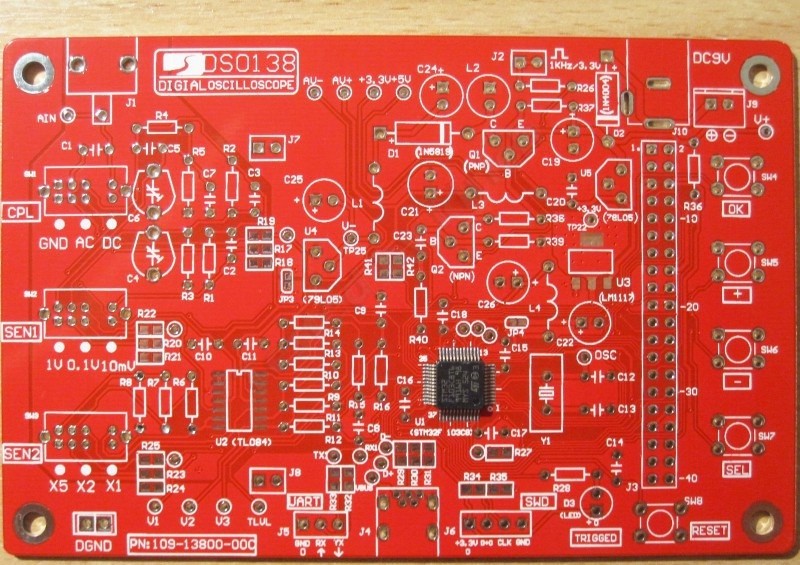

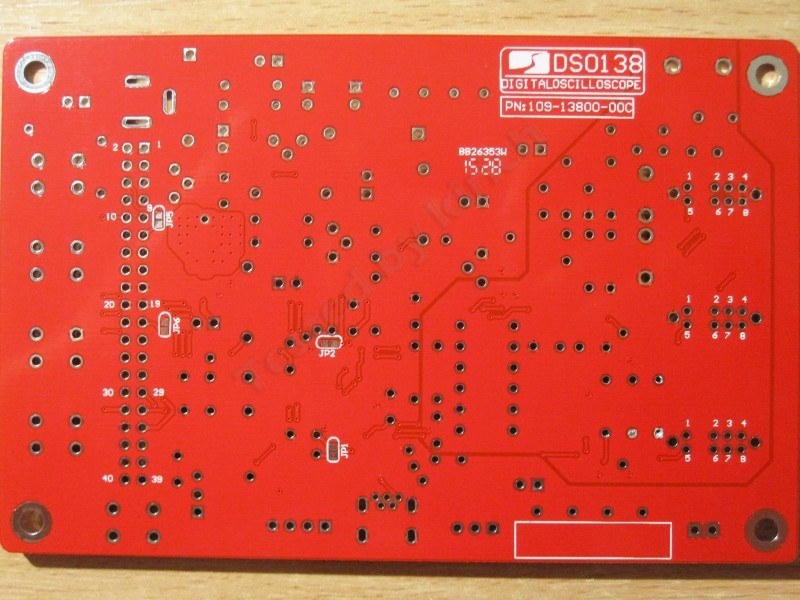

Цифровой осциллограф DSO138 (набор для самостоятельной сборки)

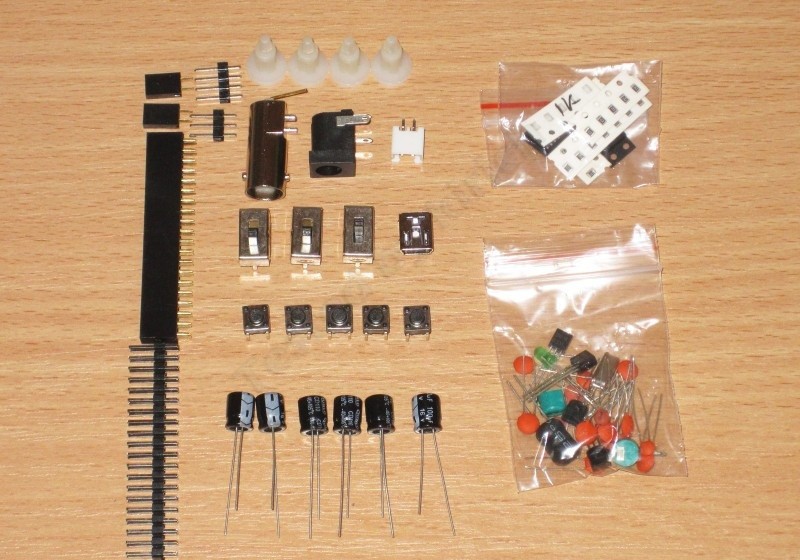

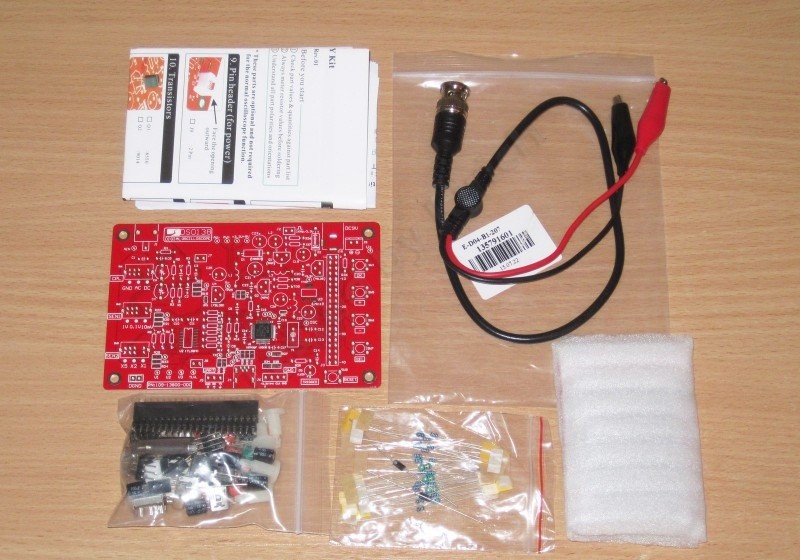

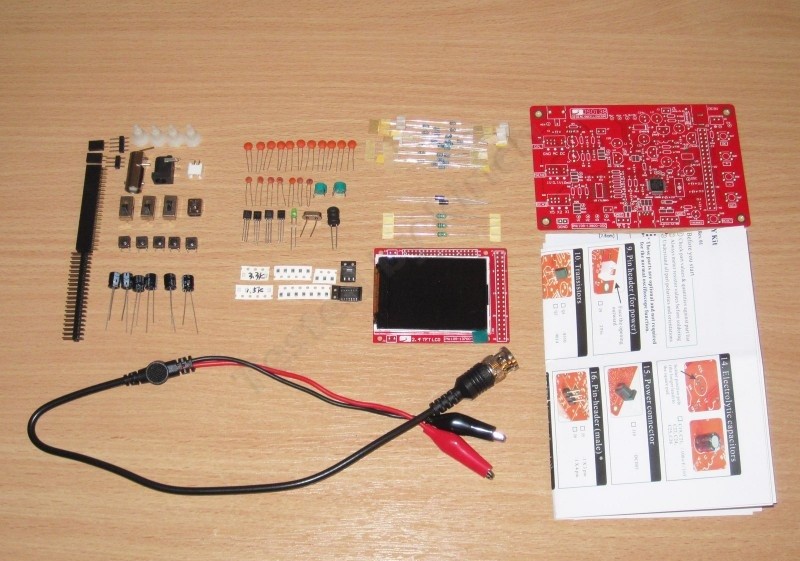

Набор компонентов для сборки настоящего цифрового осциллографа с LCD-экраном, компактного, но весьма функционального. Время увлекательной сборки в среднем 4 часа. Осциллограф начинает работать сразу после сборки. Будет незаменимым помощником в домашней лаборатории радиолюбителя, как в стационарном варианте, так и носимом. Кроме этого модуль можно использовать как отладочный блок для работы с микроконтроллером ARM Cortex-M3 (STM32F103C8).
Параметры осциллографа:
Максимальная частота дискретизации: 1Msps
Точность : 12Bit
Глубина буфера измерений : 1024 bytes
Аналоговый диапазон частот : 0 ― 200KHz
Вертикальная чувствительность : 10mV / Дел. ― 5V / Дел. (1-2-5 прогрессивная шкала)
Настройка расположения линии по вертикали : да
Входное сопротивление (Input impedance) : 1MΩ/20pF
Максимальное входное напряжение : 50V (1: 1 щуп ), 400V (10: 1 щуп с делителем)
Переключатель режимов входа : DC / AC / GND
Время горизонтальной развертки : 10μs / Дел. ― 50s / Дел. (1-2-5 прогрессивная шкала)
Синхронизация автоматическая, по порогу и с захватом по импульсу
Варианты настройки порога синхронизации : по нарастающему фронту, по спадающему
Настройка порога синхронизации
Отрицательная задержка ― возможность увидеть форму сигнала до момента срабатывания синхронизации
Захват изображения экрана на неограниченное время (HOLD function )
Встроенный тестовый генератор 1Hz /3.3V прямоугольного сигнала
