Код: 24886

Транзистор польовий STP100N8F6 N-chl 80V, 100A TO220

Ціна за 1 шт.

21.00 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

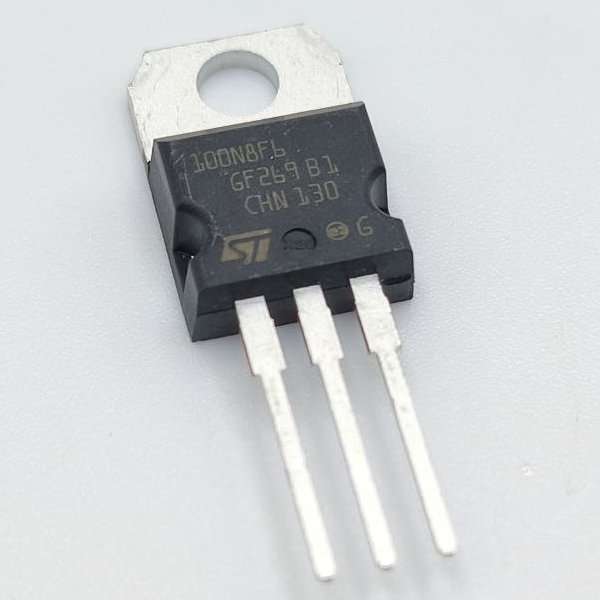

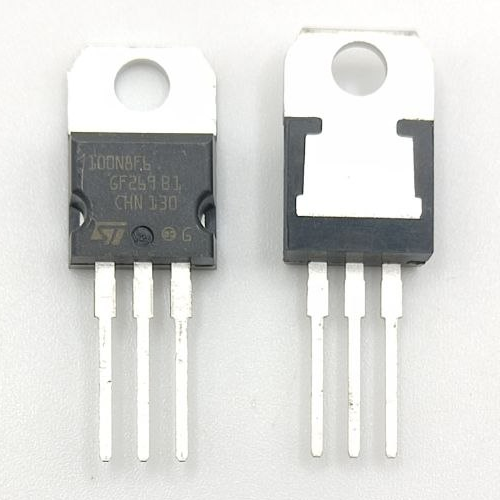

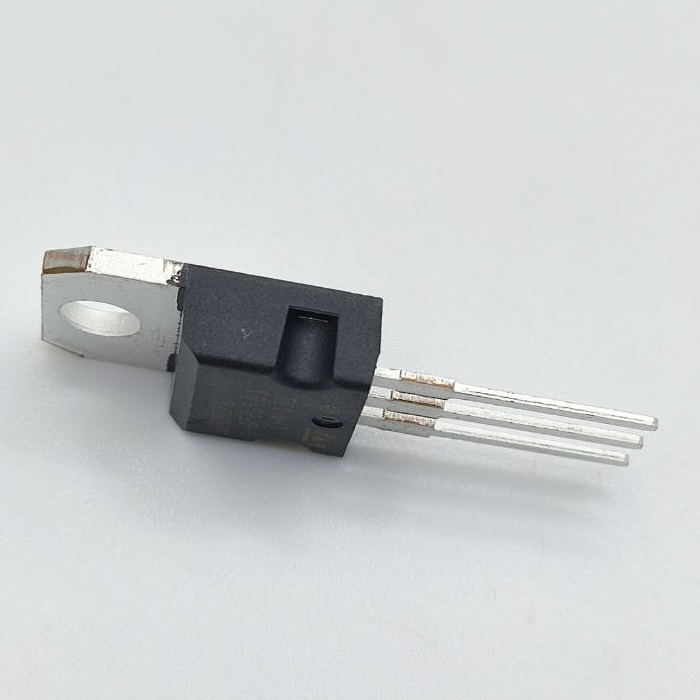

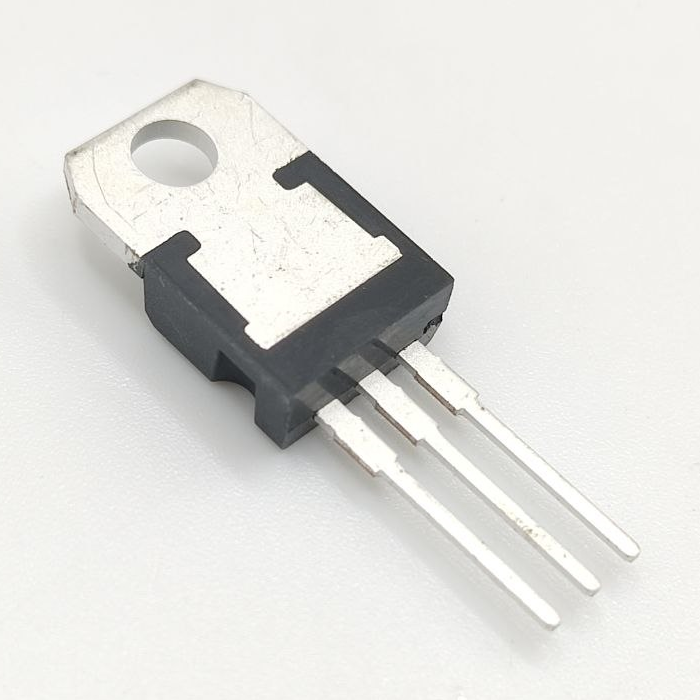

Транзистор польовий STP100N8F6 N-chl 80V, 100A TO220

Польовий транзистор STP100N8F6 N-channel 80V 100A TO-220 — це потужний MOSFET-транзистор від STMicroelectronics, призначений для роботи у силових електронних схемах, імпульсних джерелах живлення та керуванні навантаженнями великої потужності.

Особливості

🔹 N-канальний MOSFET з високою пропускною здатністю струму
🔹 Низький опір відкритого каналу для мінімальних втрат енергії
🔹 Висока ефективність роботи у силових колах
🔹 Надійний корпус TO-220 для простого монтажу та охолодження
🔹 Підходить для високочастотних та імпульсних застосувань
🔹 Стабільна робота при високих навантаженнях
🔹 Виробництво STMicroelectronics (STM) гарантує якість та надійність

Переваги

✔ Високий струм до 100A
✔ Низький опір каналу зменшує нагрівання
✔ Висока енергоефективність
✔ Простий монтаж у стандартний корпус TO-220
✔ Підходить для промислових та DIY застосувань

Застосування

✅ Імпульсні блоки живлення (SMPS)
✅ Інвертори та перетворювачі напруги
✅ Керування електродвигунами
✅ Силові ключі у електронних схемах
✅ Автомобільна електроніка
✅ LED-драйвери високої потужності

Опис інтерфейсів

🔸 Gate (затвор) (1) — керуючий вхід
🔸 Drain (стік) (2) — силовий вихід
🔸 Source (витік) (3) — загальний контакт
🔸 Металевий радіаторний майданчик корпусу TO-220 для тепловідведення

Інструкція до використання

1️⃣ Встановити транзистор на радіатор за потреби
2️⃣ Підключити відповідні виводи (G, D, S) згідно схеми
3️⃣ Забезпечити правильну полярність керуючого сигналу
4️⃣ Не перевищувати граничні параметри напруги та струму
5️⃣ Контролювати тепловий режим при високих навантаженнях

Заходи безпеки

⚠️ Не перевищувати напругу сток-істок
⚠️ Використовувати радіатор при високих струмах
⚠️ Уникати статичної електрики під час монтажу
⚠️ Дотримуватись правильної розпайки виводів

Технічні характеристики

⚙️ Виробник: STMicroelectronics (STM)
⚙️ Корпус: TO-220
⚙️ Тип: N-channel MOSFET
⚙️ Схема: одиночний
⚙️ Напруга сток-істок (Vds): 80 V
⚙️ Напруга затвор-істок (Vgs): ±20 V
⚙️ Струм стоку при 25°C: 100 A
⚙️ Струм стоку при 75–100°C: 70 A
⚙️ Опір відкритого каналу (Rds(on)): 8 мОм
⚙️ Порогова напруга (Vgs(th)): 2–4 V
⚙️ Потужність розсіювання: 176 W
