Код: 01741

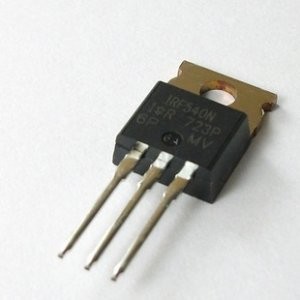

Транзистор польовий IRF540N 33A 100V N-ch TO-220

Ціна за 1 шт.

15.00 грн

В
                                                                    наявності 86
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (86 шт).

Оптом і в роздріб

Оптові ціни

13.70 грн./шт.

при замовленні від 10 шт.

12.20 грн./шт.

при замовленні від 50 шт.

Способи оплати Умови повернення Графік роботи

Опис

IRF540N
Силовий польовий транзистор з ізольованим затвором і n-каналом IRF540N (вітчизняний аналог - КП812А1). Як правило використовується в схемах підсилення, витримує великі струми (до 33А), може використовуватися як силовий ключ, наприклад для живлення світлодіодних стрічок.

Транзистор випускається в міцному монолітному корпусі TO-220AB, і при великих струмах кріпиться на невеликий радіатор. Між витоком і стоком є вбудований захисний діод. Опір «витік-стік» (у відкритому стані) 44ohm, розсіює потужність 140W, напруга пробою затвор-витік – 20V, заряд затвора – 47.3 nC, постійний струм стоку становить 33A. Виріб має низький тепловий опір. Доступна вартість транзистора сприяють його поширенню в побутовій і промисловій електроніці. Має ультра низький опір, робоча температура: 175 °C, швидке перемикання, малий заряд затвора.

Технічні характеристики

Виробник	International Rectifier (IR)
Корпус	TO220
Структура	N
Схема з'єднання	Одиночний
V(BR)DSS - напруга пробою стік-витік	100 V
Vgs - напруга затвор-витік	±20 V
Id25 - постійний струм стоку при 25°C	33 А
Id75(100) - постійний струм стоку при 75(100)°C	23 А
Rds(on)25 - опір стік-витік при 25°C,Vgs=10V	44 мОм
VGS(th) - граничне напруга затвор-витік (діапазон)	2 ... 4 V
Потужність розсіювання при 25°C	130 Вт
