Код: 22605

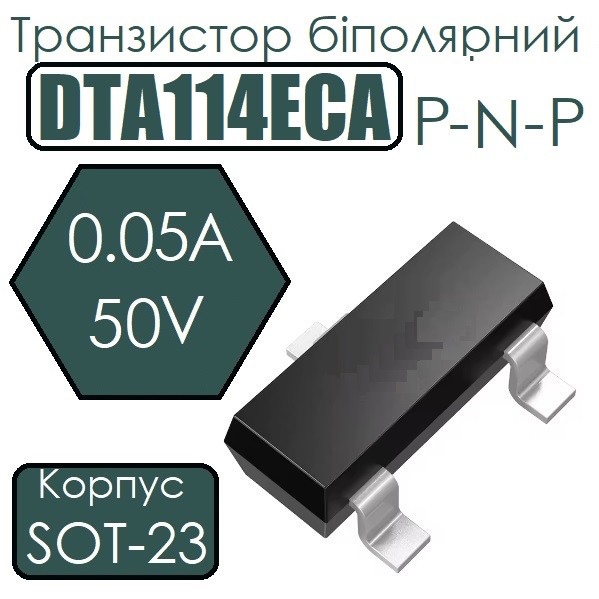

Транзистор біполярний DTA114ECA 0.05A 50V PNP SOT-23

Ціна за 1 шт.

1.70 грн

В
                                                                    наявності 16
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (16 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

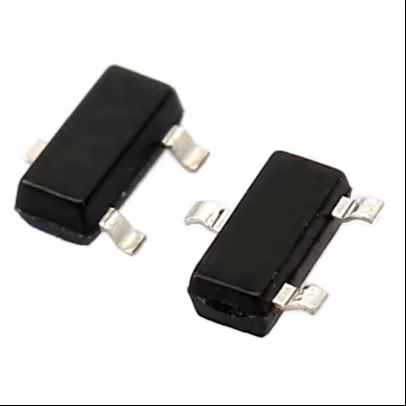

Транзистор біполярний DTA114ECA 0.05A 50V PNP SOT-23

Транзистор DTA114ECA - це біполярний PNP транзистор із вбудованими базовими резисторами, що дозволяє зменшити кількість зовнішніх компонентів у схемі та спрощує дизайн. Завдяки своєму компактному корпусу SOT-23, він широко використовується в сучасних електронних пристроях, де необхідно ефективно керувати струмом у малопотужних схемах.

Особливості:

Тип транзистора: PNP біполярний транзистор, який відключає струм при позитивній напрузі на базі щодо емітера.
Максимальна напруга колектор-емітер (Vce): 50 В, що забезпечує стабільну роботу в низьковольтних і середньовольтних схемах.
Максимальний струм колектора (Ic): 0.05 А, підходить для застосувань з низькими струмами.
Корпус: SOT-23, що дозволяє легко інтегрувати його в малі пристрої або плату.

Резистор між базою і емітером (RBE): Вбудований резистор 10 кОм, що забезпечує стабільну роботу без потреби у зовнішньому резисторі.
Резистор між базою і колектором (RBC): Вбудований резистор 10 кОм, що зменшує кількість зовнішніх компонентів.

Потужність розсіювання: До 200 мВт, що підходить для малопотужних застосувань.
Низький рівень шуму: Ідеально підходить для використання в сигнальних ланцюгах, де важлива чистота сигналу.
Температурний діапазон: Від -55°C до +150°C, забезпечуючи надійну роботу в різних умовах експлуатації.

Застосування:

Інтерфейси для керування: Використовується в схемах інтерфейсів для підключення різних пристроїв і мікроконтролерів.
Перемикання низьковольтних сигналів: Ідеальний для перемикання малих сигналів в електронних пристроях.
Підсилення сигналів: Підходить для підсилення малопотужних аналогових сигналів у сенсорних системах.
Керування світлодіодами: Може використовуватися для керування світлодіодами в індикаторних схемах.
Розвантажувальні схеми: Використовується у схемах для ізоляції сигналів між високовольтними та низьковольтними ланцюгами.

Технічні характеристики:

Виробник: Jiangsu Changjiang Electronics Technology Co., Ltd (CJ)
Корпус: SOT23
Структура: PNP
Схема з'єднання: Одиночний
Макс. напруга колектор-база: -50 V
Макс. напруга колектор-емітер: -50 V
Макс. постійний струм колектора: -50 мА
Потужність розсіювання: 0.2 Вт
Гранична частота (Ft): 250 МГц
Коефіцієнт передачі струму (діапазон): min 30
Спосіб монтажу: SMD монтаж
Тип упаковки: Стрічка на котушці.

Транзистор DTA114ECA - це чудовий вибір для електронних схем, де потрібне ефективне керування струмом при низькій потужності. Його вбудовані резистори зменшують потребу у додаткових компонентах, що спрощує дизайн і знижує загальну вартість системи. Завдяки своєму компактному корпусу SOT-23, DTA114ECA легко інтегрується у будь-який дизайн, забезпечуючи стабільну і надійну роботу в широкому спектрі застосувань, від керування інтерфейсами до підсилення сигналів і керування світлодіодами.
